12 минут назад, Михаил SM сказал:

  В  выходных обычно слой краски .

Обычно лакированные позже оксидированные , последние практичнее в ремонте ...

Posted
18 минут назад, Xрюн222 сказал:

Судя по тому, что в приемниках одной модели, но разных экземплярах, стояли силовые трансформаторы, собранные и так, и эдак - то были какие-то иные соображения... Бумага была и в силовых тоже

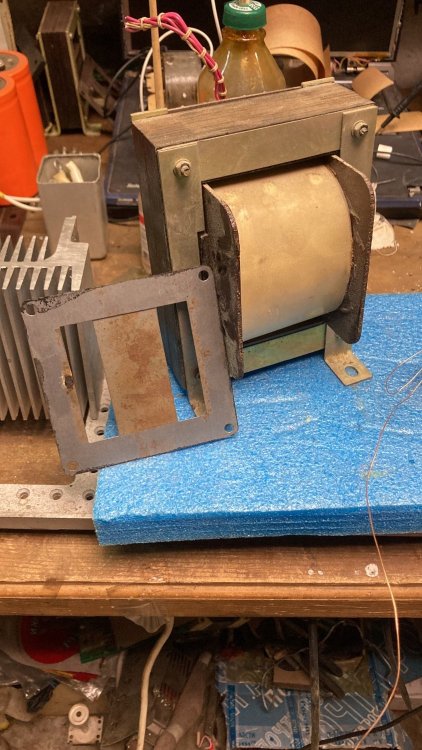

На фото - от "Радио Коричневый" (С), 1938 г.


Бумага , думаю, даёт гарантированный зазор между пластинами , что в выходных и силовых трансформаторах  снижает потери на токи Фуко https://alexandr4784.narod.ru/Detlaf_2/Detlaf_2_gl19_3.pdf   .

  • Like (+1) 1
  • Thanks (+1) 1
Posted
11 минут назад, Михаил SM сказал:

Бумага , думаю, даёт гарантированный зазор между пластинами

пока ржавчина не начнёт разбухать ... насмотрелся Пузатых трансов ... лак тоже не понацея а вот оксидированное покрытие гораздо устойчивее как у влаге таки в ремонте .

Картинка из Букваря ...


  • Like (+1) 2
Posted
1 час назад, Константин сказал:

Коллеги, давайте ближе к физике. Гальванически изолировать пластины в тр-ре нет никакой необходимости. Или есть альтернатиные мнения?

Это технический стёб или и правда так думаете?

Posted
1 час назад, Константин сказал:

Коллеги, давайте ближе к физике. Гальванически изолировать пластины в тр-ре нет никакой необходимости. Или есть альтернатиные мнения?

Ваша теория, вам и карты в руки.

Posted

Окислы на поверхности плюс далеко не идеальная плоскостность сделают свое благое дело)), поэтому покрывать пластины там лаком или тем более прокладывать бумагой дело, я считаю, бесполезное))

  • Like (+1) 1
Posted

Предполагаю, что если сталь не совсем плохая, то ее собственное объемное сопротивление больше вредит Фукиным токам, чем возможные замыкания между пластин там сям, нестабильные и нерегулярные. Но, может и неправ...

  • Like (+1) 1
Posted

Скинули бы фото, того что аж - два дня на транс, что за железяка такая. Думаю как у меня вариант, хотя позже попалось с очень приличной вырубкой, миксанем че нам !


  • Like (+1) 1
Posted
21 час назад, Джон Поллак сказал:

Скинули бы фото, того что аж - два дня на транс

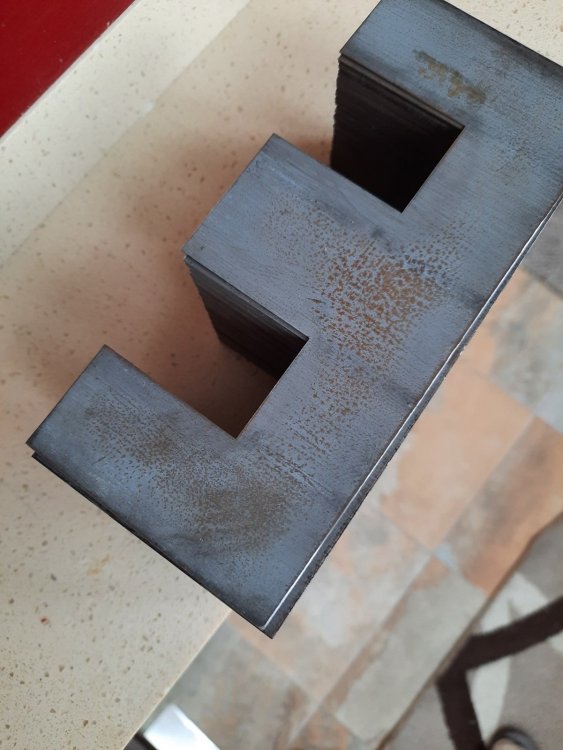

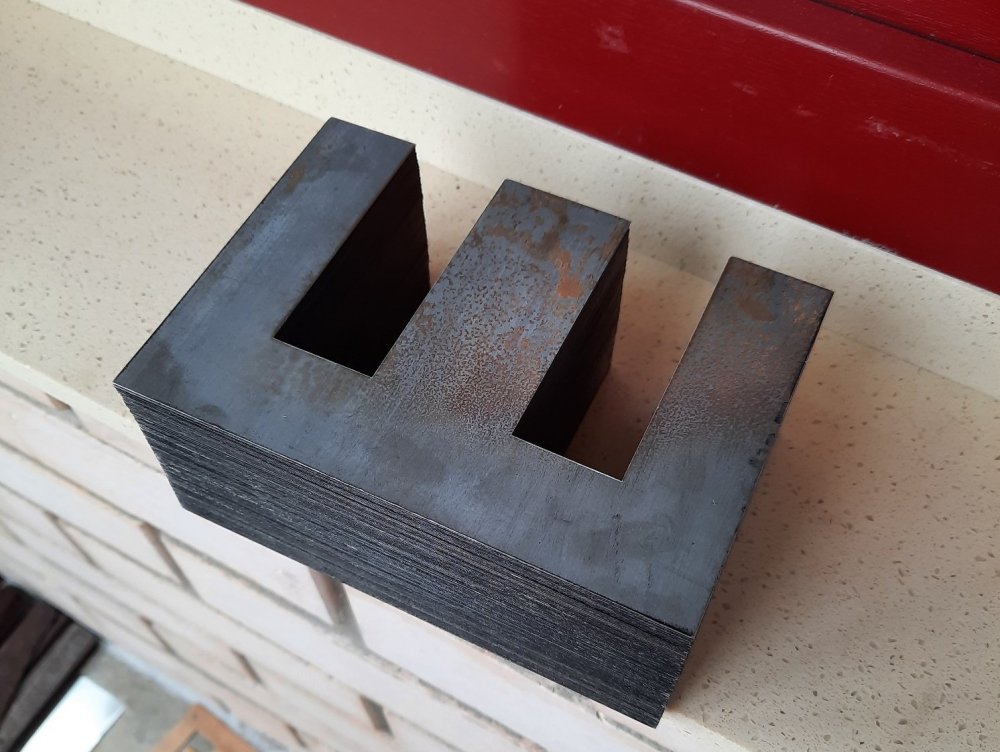

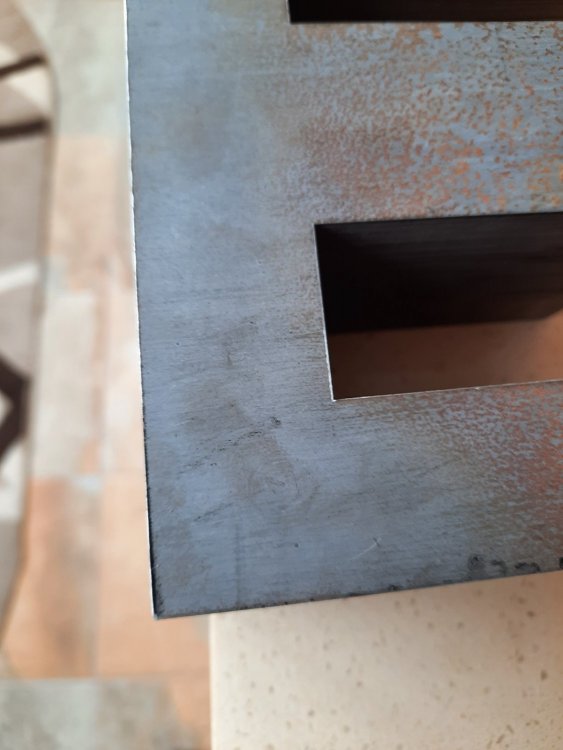

Пластины ш-А и ш-Б много)))




  • Like (+1) 1
Posted
4 минуты назад, Xрюн222 сказал:

Ты их половину что ли еще и укорачивал? :shock:

По госту или как его там: есть такой тип Ш пластин А и Б. И это ещё не всё, ярмо не в два раза шире крайних, приглядись)))

Posted

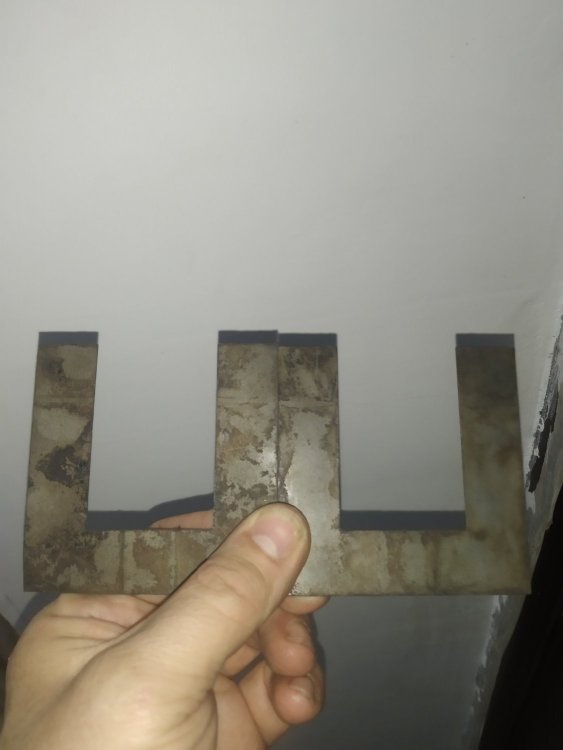

У меня вот такие странные Ш были в одном тр-ре,Ш из двух П,причем они одни покороче другие подлиннее :smile-57::


Posted
5 часов назад, Алекс сказал:

Пластины ш-А и ш-Б много)))




Отличное по геометрии  железо.

Posted
16 часов назад, Алекс сказал:

Пластины ш-А и ш-Б много)))

Тоже есть подобного кг 20, только стандартного типоразмера Ш32 с большим окном.

Нормальный вариант, и окно получается приличное, судя по цвету с доп отжигом. Как на изгиб, пластинка ломается или нет ?

Posted

Из интернета.
РядШ - сердечников наименьшего веса для трансформаторов малой мощности нормальной и промышленной частоты установлен нормалью НО.666.000. Сердечники набираются из пластин по нормали НО.777.000 (рисунок 9.2) шихтуемых вперекрышку. Характерные для ряда параметры геометрии x, y, z приведены в таблице 9.3.

Таблица 9.3 Параметры геометрии для шихтованных сердечников

Ряд сердечников x y z
Ш   0.6 - 2.5 2.5
Ш   0.6 - 2.5 1.5
УШ 0.62 - 0.66 1 - 2 1.8
ША, ШБ   1 - 2 2.5
ШВ 1.25 1 - 2 3.2 - 2.5
ПА   1 - 2
ПБ   1 - 2

Шаг как внутри группы для размеров, так и при переходе от группы к группе для размера a взят, как κζш = 1,25.

Ряд с полной высотой окна имеет 43 типоразмера, с уменьшенной - 41. В каждой группе, варьируемой по размеру b, по семь сердечников. Отличительным признаком сердечников этого ряда является достаточно широкое окно (с = а, х = 1). Вес - от 40 г до 10 кг. Мощность силовых трансформаторов малой мощности, которые можно создать на этих сердечниках, при типовых условиях лежит в диапазоне от долей ватта до 1000 при частоте 50 Гц и до 2500 Вт при частоте 400 Гц.

Обозначение сердечника (и трансформатора с этим сердечником) состоит из буквы Ш и произведения размеров a и b (в миллиметрах), например Ш 16 × 20.

Ряд УШ - сердечников наименьшей стоимости для трансформаторов малой мощности установлен нормалью НИО.010.005. Сердечники набираются из пластин по НИО.777.001, (Рисунок 9.3). Комплект состоит из Ш - пластины и замыкающей, которые при сборке сердечника шихтуются вперекрышку. Ряд включает 27 сердечников весом от 60 г до 5 кг. В группе варьируются параметр b(y), параметры x, y, z - по условиям таблицы (9.4). Внутри группы κζш = 1,3 ÷ 1,5, при переходе от группы к группе κζш = 1,15. Мощность трансформаторов до 400 Вт.

Отличительным признаком сердечников этого ряда являются уширение продольных и поперечных ярем - все они в 1,25 раза шире, чем половина ширины стержня a/2. Анализ показывает, что при использовании текстурованной стали целесообразнее уширять только одно поперечное ярмо, штампуемое поперек проката.

Обозначение сердечника и трансформатора: УШ a × b, например, УШ 22 × 23.

Малогабаритные сердечники для согласующих трансформаторов малой мощности установлены нормалью НО.666.001. Сердечники набирают из пластин по НО.777.001. Пластины для сердечников ША, ШВ, ПА имеют замыкающую, для ШБ, ПБ - уширенные поперечные ярма, шихтуясь вперекрышку без замыкающей. Варьируется размер b, κζш = 1,25 ÷ 2. Вес - от 0,6 до 41 г.

Обозначение типоразмера состоит из двух букв: Ш и А, Б, В; П и А, Б и произведения размеров a × b. Например, ШБ 4 × 5, ПА 3 × 3. Характерные для сердечников параметры геометрии x, y, z приведены в условиях в таблице 2.1.


50 minutes ago, Джон Поллак said:

по цвету с доп отжигом

Сталь изотропную видел. С завода. С неорганическим покрытием. Никакой оксидной пленки от "дополнительного отжига" (который идет в вакууме, водороде или аргоне то есть без доступа воздуха) не наблюдалось. Неоднократно разбирал (в детстве) трансы от ламповых телевизоров - везде была видна "структура", как изморозь, а пластины при сгибе хрустели. Металлического цвета.
Что это такое, в оксиде, со следами ржавчины и без изоляции - непонятно. Сравните с фото от Хрюн222.

  • Like (+1) 1
Posted

Подскажите, пожалуйста, какое сечение магнитопровода у трансформатора LL1660S, я не смог найти((, может кто знает.

Posted
18 часов назад, KAI сказал:

Отличное по геометрии  железо.

 Так тож в девичестве был не какой нибудь силовик, а самый настоящий выходной транс УНЧ на прямонакальных триодах!!! :smile-01:

Posted
6 часов назад, Джон Поллак сказал:

Как на изгиб, пластинка ломается или нет ?

Руки не дошли пока, а вот в межкаскадном на изгиб ломается не при 180 градусов излома, хотя и это отличный результат для ГК, а при чуть более 90, не иначе как больше чем 4% кремния :smile-07:

Posted
9 часов назад, BAA сказал:

Никакой оксидной пленки от "дополнительного отжига" (который идет в вакууме, водороде или аргоне то есть без доступа воздуха) не наблюдалось

Один немец, но и он с пленкой, остальные наши с военки -э 44 ГК, с завода останки увы, лучше бы по назначению работали.


  • Like (+1) 1
Posted

Очевидно на 400 Гц дополнительно пластины изолировали/красили, да кто их теперь разберет - какие и куда, были времена …

И перегиб держат только один, в обратку - уже отламываются.
