17 часов назад, maximka сказал:

Измерял сегодня силмики 47мф 50в. Тангенс 0.02 а вот esr 1,1

Скорее всего 47 мкФ 50 В. Больше чем 1000 мкФ таких конденсаторов нет.
Пора бы уже знать, что микрофарады - это мкФ, а мФ - это миллифарады, вот Russ3000 намекает, что ошибка в обозначении емкости конденсатора, но автор вопроса не желает понимать...

Posted
18 часов назад, maximka сказал:

120 герц

в датыше тангенс 0,08

еср не указан

измерял duorex 47*16v

esr 4 тангенс 0,1

у всех силмиков тангенс низкий а ESR высокий, даже у дешевый серии еср ниже.

Можно задаться что подделка, хотя покупал в аудиомании, и в швейцарии их.

У кого есть силмики , может измерить? вдруг мой прибор кирдык

 ESR всегда выше на низкой частоте  и у низковольтовых.

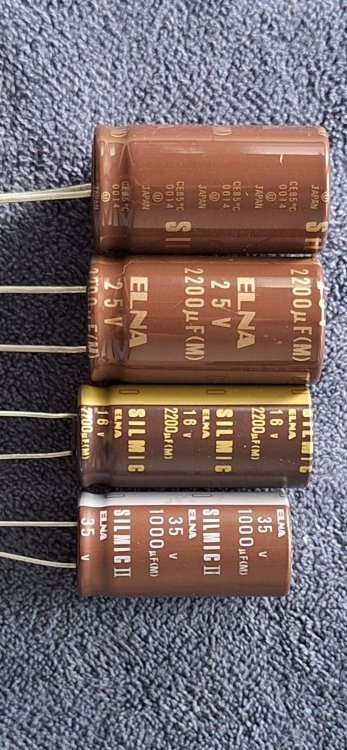

Для Elna Silmic II 47мкф*16в, ESR = 4  великоват, явно левак. Картинки как пример (из интернета). Даже в таблице для обычных конденсаторов ESR ниже чем у ваших.





Posted
2 часа назад, alss сказал:

Скорее всего 47 мкФ 50 В. Больше чем 1000 мкФ таких конденсаторов нет.
Пора бы уже знать, что микрофарады - это мкФ, а мФ - это миллифарады, вот Russ3000 намекает, что ошибка в обозначении емкости конденсатора, но автор вопроса не желает понимать...

Понял

тогда 47mF по нашему эта 47мкф

Posted
30 минут назад, sound сказал:

 ESR всегда выше на низкой частоте  и у низковольтовых.

Для Elna Silmic II 47мкф*16в, ESR = 4  великоват, явно левак. Картинки как пример (из интернета). Даже в таблице для обычных конденсаторов ESR ниже чем у ваших.





ESR = 4 эта у ELNA DUOREX ARS, тут 100% оригинал, лично с приболуды японской выпаивал

Posted
1 час назад, sound сказал:

А где покупали там даташита нет? Обычно солидные фирмы указывают в них ESR.

аудиомания есть, но esr там не указана

Posted

В полном каталоге за 2023-2034 гг такого конденсатора нет (ELNA DUOREX ARS)

https://www.elna.co.jp/wp-content/uploads/2023/05/catalog_23-24_e.pdf

Из топиков на diyaudio можно понять что Duorex текут и портят платы, старая разработка и чуть ли ни Китай.

https://www.diyaudio.com/community/search/1754515/?q=ELNA+DUOREX&o=relevance

Posted

Если посмотреть на али какие номиналы продают , то много чего не будет  и по старому даташиту. Кстати покупал то же в Аудиомании , керафайн и силмик , в катод , звук не понравился, не моё - имхо.

  • Like (+1) 1
Posted
12 минут назад, Андрей63 сказал:

, керафайн и силмик , в катод , звук не понравился, не моё - имхо.

Андрей63 а какие ваши?


Posted

Твёрдые электролиты мерил, у тех параметры на порядок лучше и частота, до которой они остаются приемлимыми гораздо выше, чем у жидких, в БП к ним керамику ставить наверное не обязательно. Как в звуке, не знаю, не пробовал, хотя нет, поставил - зашунтировал светодиод фотовольтаического опторона в аноде EF806 корректора, для подачи смещения на сетку, вроде слух не резало.

Posted
18 минут назад, sound сказал:

Андрей63 а какие ваши?


Только по питанию Ничиконы . без разделительных вообще, батарейка в сетку. межкаскадные трансформаторы. Опять же это чисто для меня.

Posted
9 часов назад, Андрей63 сказал:

Кстати покупал то же в Аудиомании , керафайн и силмик , в катод , звук не понравился, не моё - имхо.

Аналогично. Совершенно неинтересный звук, то же,  что безликий  китай,  только пожалуй без откровенной грязи в звуке. Гораздо лучше для транзисторных например применений, серые элна 60-х годов, что применялись во всех практически  японо аппаратах разных японо  фирм того периода.

  • Like (+1) 2
Posted
10 часов назад, sound сказал:

В полном каталоге за 2023-2034 гг такого конденсатора нет (ELNA DUOREX ARS)

https://www.elna.co.jp/wp-content/uploads/2023/05/catalog_23-24_e.pdf

Из топиков на diyaudio можно понять что Duorex текут и портят платы, старая разработка и чуть ли ни Китай.

https://www.diyaudio.com/community/search/1754515/?q=ELNA+DUOREX&o=relevance

Ну не знаю

DUOREX куда благозвучней чем силмик например, лет 10 ими пользуюсь, не текут

Единственное сняты они с производства очень давно, жаль конечно, были офигенные

Да там и про силмик пишут тоже самое что и дуорекс , что тоже текут как и вся элна.



Posted

Мне силмик тоже не понравился, с ним звук привязывается к АС, не "летает",  подача больше тяготеет к ВЧ , кажется, будь-то, есть некоторый  подъем в верхней части СЧ, а НЧ какие-то условные, ватные, как-то, натужно, через "силу", нет свободы, да и синтетикой отдаёт, тут , даже nichicon fg больше понравился, но у него другие недостатки. Церафайн, с точки зрения динамики, объёма, лучше, но грубовато получается, как бы не хотелось, до качества BG , даже STD, далековато :smile-60:

  • Like (+1) 2
Posted
12 часов назад, Dolboyacher сказал:

до качества BG , даже STD, далековато

  Да уж не далековато, а просто небо и земля, если говорить про аналоговые цепи.

  • Like (+1) 2
Posted
16 часов назад, Dolboyacher сказал:

Мне силмик тоже не понравился, с ним звук привязывается к АС, не "летает",  подача больше тяготеет к ВЧ , кажется, будь-то, есть некоторый  подъем в верхней части СЧ, а НЧ какие-то условные, ватные, как-то, натужно, через "силу", нет свободы, да и синтетикой отдаёт, тут , даже nichicon fg больше понравился, но у него другие недостатки. Церафайн, с точки зрения динамики, объёма, лучше, но грубовато получается, как бы не хотелось, до качества BG , даже STD, далековато :smile-60:

Вся ""трагедия ""  для тех , кто слышит , состоит в том , что Блек гейтам в катодах -за редким исключением , когда конкурентом выступает бумагомаслянный конденсатор , альтернативы нет . Из перечня приближения , винтажные золотые ROE , красные Керафайн , возможно Панасоник .., но они ( ROE) со временем сильно теряют емкости -до 50%и D часто свыше 1 . Трагедия же в том, что Блек гейт можно (и нужно) увязать в создаваемом миксе аудиодивайса и это ""создавание"" есть плод многих субъективных (часто) аудиоэкспертиз -на реальных аудиосистемах , предназначенных для этого . Тогда списочек ""годного и негодного"" составляется весьма быстро и потом просто ""мусор"" выводится за знаменатели .   Мусор потому, что  такой конденсатор нельзя увязать в миксе приличного качества ; сразу слышно  , что он схлопывает важные аудиокритерии звука .., о чём и писалось выше.

  • Like (+1) 1
Posted

Ну вот рое золотые, сколько не ставил, разных серий, все выпаивал, посредственный конденсатор по звуку.

BG STD но мой ух не особо выдающийся, поначалу ставил их, но что не земного не получил, в итоге поиски привели к BG N NX, теперь ставлю их.

Так же не забываем про старый SILMIC первой серии

ELNA CERAFINE Bi-POLAR


Posted
2 часа назад, maximka сказал:

Ну вот рое золотые, сколько не ставил, разных серий, все выпаивал, посредственный конденсатор по звуку.

BG STD но мой ух не особо выдающийся, поначалу ставил их, но что не земного не получил, в итоге поиски привели к BG N NX, теперь ставлю их.

Так же не забываем про старый SILMIC первой серии

ELNA CERAFINE Bi-POLAR


В моём случае любой конденсатор , особенно электролитический или с синтетич. диэлектриком , проверяется на достоверность тембров . Проверенный тракт , в разрыв включается конденсатор  и слушается контрольная запись .  Список конденсаторов не извращающих тембры (вносится окрас ) весьма невелик и Силмиков в нём нет однозначно , Блек гейты есть , с тембрами дружат , лучшие , вместе с неполярными NX, серия FX . Золотые ROE , старые сименсы - по тембрам поглавнее блек гейтов , но грубоваты -классич. электролит (кроме блек гейтов) всегда инертен и однозначен.     Самые максимально неотличимые от живых по тембрам , это бумагомаслянные конденсаторы ; остальные всего лишь приближение , в большинстве популярных концепций (навалить груду всего и вся новодельного или ""млт"" побольше)  так и не критично.

  • 2 weeks later...
Posted

А что, блэк гейты когда то славились достоверными тембрами? Все в этом мире относительно. Сколько не слушал свою систему с ними, всегда приходилось избавляться. Даже в цифре слышу искусственность и пластмассовость. Стараюсь в аналоге вообще не применять. И в цифре. Не только блэк гейт, но и вообще электролиты. С лампой променяю, но не БГ.

Posted
7 часов назад, Александр П. сказал:

Сколько не слушал свою систему с ними, всегда приходилось избавляться.

 А какие электролиты вы ставили вместо них?

  • 2 months later...
Posted
44 минуты назад, BAA сказал:

 Смотрим выше, фломастеры разные. Пошел я отсюдова...

Разумно, стоит проветриться... А то с ценными указаниями перебор. Куда смотреть, на кого молиться...

  • Like (+1) 1
