 Необходимость активного линейного предварительного усилителя один из многих спорных моментов праведного аудиофила. По логике вещей интегральный усилитель является завершённой конструкцией и не требует дополнительных элементов. Вопросы регулирования уровня сигнала и коммутации могут быть также решены пассивным блоком. Так нужен ли активный пред? В некоторых случаях внесение дополнительного элемента явно сказывается положительно на конечном результате по результатам прослушивания…

ИМХО, если уж заморачиваться отдельным предом, он должен:

- регулировать уровень сигнала

- быть лёгкой нагрузкой источнику

- иметь некоторое небольшое сквозное усиление

- линейность и полосу выше/шире последующих каскадов

- низкое выходное



  • Thanks (+1) 3
Posted

 Лично у меня, в качестве предварительного, неплохо показал себя одноламповый усилитель для спальни. Интересен опыт конференции по данному вопросу. Выбор ламп и схемотехники.

Posted

Давно призываю всех к этому решению. В мною изготовленном варианте МКТ4 Marconi/Osram в триодном включении. Трансформатор в аноде с отводами по log от вторички.

Posted

Активный Линейный Предварительный подразумевается с коммутацией входов и с блоком тембров (отключаемых) и ТК ? Или чисто коммутатор с усилением?

Интересная тема.:smile-29:

  • Like (+1) 2
Posted

Можно и с тембрами, кому нужно. Лично я уже позабыл, когда в системе последний раз присутствовали подобные крутилки.

Источники коммутирую на входах ДАКа.

  • Like (+1) 2
Posted
1 час назад, ВКН сказал:

Трансформатор в аноде с отводами по log от вторички.

Очень заманчиво, но не представляю как это нужно мотать, чтобы одинаково получилось по полосе у разных отводов.

Posted
15 minutes ago, Кружка said:

Очень заманчиво, но не представляю как это нужно мотать, чтобы одинаково получилось по полосе у разных отводов.

По опыту в торе с полосой все хорошо. Поэтому даже далеко лежащие обмотки будут нормально.

Posted
1 час назад, Кружка сказал:

Очень заманчиво, но не представляю как это нужно мотать, чтобы одинаково получилось по полосе у разных отводов.

Наверное, типа слой-секция по отводам вторички, чтобы не было неполных слоев и Ls не сильно росла. Возможно, ВКН внесет немного ясности.

Если нагрузка вторички одна и та же для разных отводов, то возможно даже расширение полосы за счет роста Ra...

Posted
3 часа назад, ВКН сказал:

МКТ4 Marconi/Osram в триодном включении

Любовь к Англицким лампочкам давно известна.

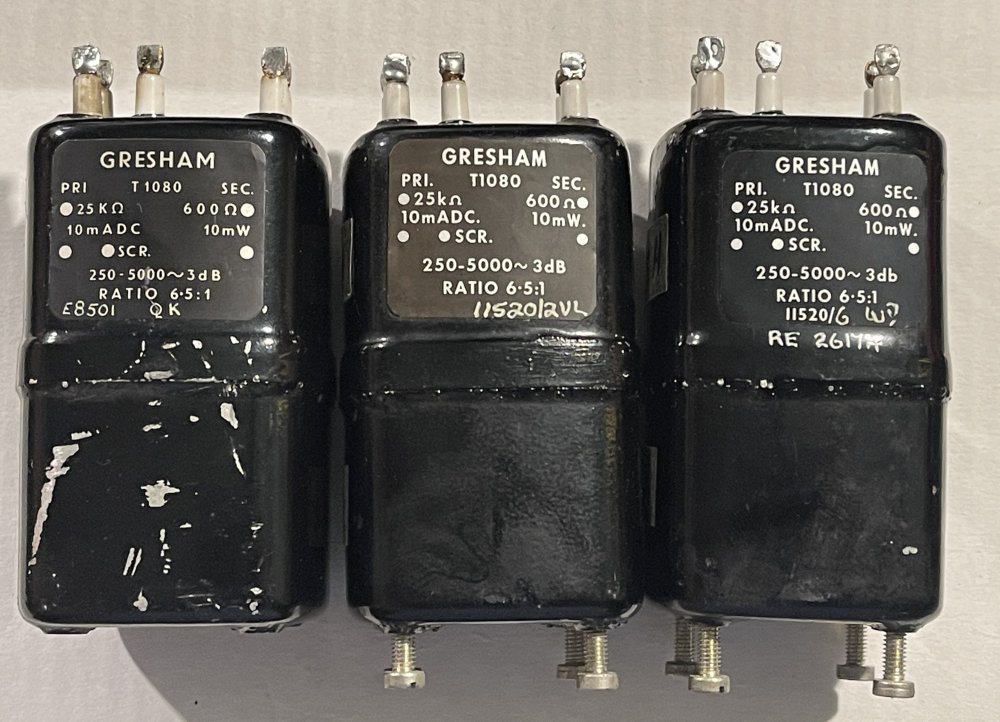

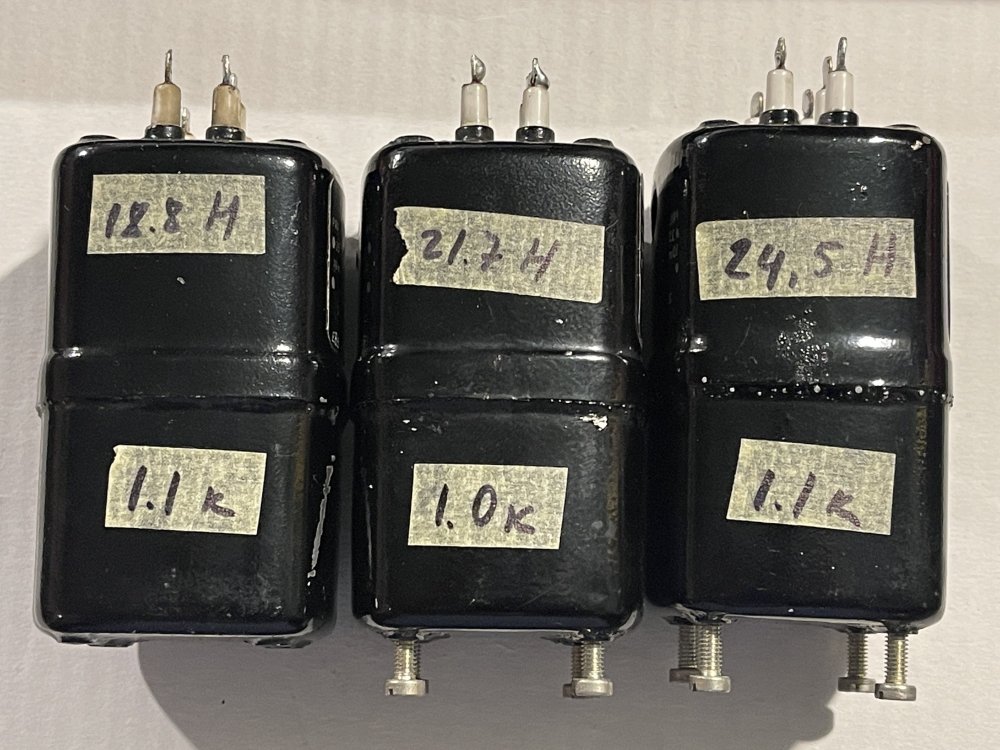

Подмывает трансики от преобразователей частоты попробовать пристроить. На выход можно потенциометр ом на 300-600 прицепить :smile-06:

IMG_3447.thumb.JPG.7060448d8f8632104e792ac1ffb83e1e.JPGIMG_3445.thumb.JPG.e4712fa3090e8f977f7e62e2e61eb715.JPG

Posted

Не помню, с чем они в оригинале работали. Не спроста ж индуктивность обозначил. Подобрать включение подходящее, получится и полоса другая.

Posted

20гн вполне с лампой, имеющей внутреннее 2к-2к5. На вторичку 150 ом (первичка преобразится до 6к5). Но при этом 10ма максимум и сопротивление первички постоянному току в половину внутреннего.

Posted
1 час назад, Кружка сказал:

 сунуть в катод

 "нетрадиционно"

Мы отвлеклись от темы на детали.

Posted

Не слишком. Резистивный каскад с выходом через конденсатор банально и не интересно. Зависимость от выбора комплектующих и других нюансов даже выше, чем в УМ.

Posted



2 часа назад, Сергей А сказал:

6V6?

Вот даже не имею предположить, что должно послужить мотивом для применения подобной лампы. Понимаю, что применив активную нагрузку, можно серьёзно подравнять, что поимеем на выходе, однако видится что-то более линейное изначально.

:smile-38:


Posted

Роман, 6п6с (и др.) в триоде в лин. преде, хоть с РЦ, хоть с трансформатором - совершенно прЭлестна, поверь! Но, разументся, НЕ при токе 3 или 4 ма!!!

  • Thanks (+1) 1
Posted
11 минут назад, Xрюн222 сказал:

Роман, 6п6с (и др.) в триоде в лин. преде, хоть с РЦ, хоть с трансформатором - совершенно прЭлестна, поверь! Но, разументся, НЕ при токе 3 или 4 ма!!!

Почему тогда не 6п1п ? она ровнее.

  • Like (+1) 1
Posted

Симпатично, но крутизна весьма сильно зависит от тока. Линию нагрузки придётся задавать очень полого.

Posted
1 час назад, Ollleg сказал:

Почему тогда не 6п1п ? она ровнее.

Потому что 6п6с ровнее. И субъективно лучше звучит, как и большинство окталок.

  • Like (+1) 1
Posted

Добавил некоторые моменты в шапку.

На мой взгляд одна лампа с Ri порядка пары кОм и усилением 10-15-20 не вписывается в желаемое.

Недавно знакомый по переписке озвучил впечатления от сочетания 3а/167м и Тамур F7003 в аноде. Впечатления крайне положительные. Хотя опять же - 3а/167м лёгкой нагрузкой не назовёшь.

Posted
35 минут назад, Xрюн222 сказал:

Потому что 6п6с ровнее. И субъективно лучше звучит, как и большинство окталок.

не все согласятся, но я спорить не буду, на счёт звука тоже.

http://diyaudio.ru/forum/index.php?topic=343.0

Главное схема, а уж ставить пальчик или октал, это второстепенно и на свой вкус.:smile-50:

Posted

Скажу более того - 6п1п НЕ является прям таким уж аналогом 6п6с. О чем еще лет 70 тому прям в ж. Радио написали ее разработчики. Но, тем не  менее, по режимам аналогична, можно перетыкать. "Результаты замены - эффективны".(С) :smajlik-prava:

В линейном предусилителе амплитуда сигнала даже на аноде столь невелика, что о сколь-нибудь заметной нелинейности вопрос не идет вообще.

Что касается усилителей "мощности", то в них я с удовольствием применяю и 6п6с, и 6п1п, и 6ф3п пентодную часть. Но чаще всего - "как полагается", т.е.в пентоде/тетроде.

  • Like (+1) 1
