15 hours ago, CHEL_EV said:

В транзисторных схемах я не очень, могу только повторить и настроить, по этому и возникают такие вопросы.

Сделайте что-то на латеральных, 1058/162. С термокомренсацией у вертикальных беда. Или что-нибудь от тов. Пасса - он минималист.

Posted

Согласен  с Хрюном, лет 12-ть назад в ЧИПи ДИПе свободно продавались, купил тогда  2SK1058 Renesas  30 шт. линейную упаковку фирменную за 280 руб. шт. , всего  8400 руб., дорого было для меня безумно, однако сейчас не жалею , оно того стоило.

  • Like (+1) 1
Posted
10 часов назад, BAA сказал:

Сделайте что-то на латеральных, 1058/162. С термокомренсацией у вертикальных беда. Или что-нибудь от тов. Пасса - он минималист.

Приветствую. Да, это понятно, что если сейчас и делать то только на них. Оригиналы ещё можно отыскать. А вот что паять, есть сомнения.

Posted

Латералы конечно хорошо, но у них маленькая крутизна и они условно комплементарны, если предполагаемый  усилитель будет с ООС, то это один вариант, а если без , то очень много проблем вылезет. Вот для начала можно посмотреть любопытный анализ.

анализ работы мосфетов в унч.pdf

Posted
8 hours ago, Андрей63 said:

Латералы конечно хорошо,

"В статье методом математического моделирования ищется оценка нелинейных искажений и демпингфактора двухтактных выходных каскадов УМЗЧ для различных типов мощных полевых транзисторов."
Этого мне достаточно, чтобы не учитывать результат, чего и вам рекомендую.
Латералы измерял лично без подбора. Где-то здесь есть.

Posted
9 hours ago, Андрей63 said:

И ещё один известный вариант.

Этот как-то понятнее, но полевики опять ключевые. И насколько дифкаскад будет одинаковый... Я бы смотрел на Пасса при N-канальных транзисторах.

Posted

Более того, если взять подобраные биполяники и выход - Шиклаи в каскоде, то, за счет крутизны и отсутствия Эрли искажения будут ничтожны.
Посему есть два подхода - один за счет характеристик, другой - за счет крутизны. Вы же не будете отрицать, что экспоненциальная зависимость тока от напряжения Б-Э более линейна чем степенная в полевиках/лампах. Можно, конечно СИТ-ы приплести, но это другое.

Posted
3 часа назад, BAA сказал:

Более того, если взять подобраные биполяники и выход - Шиклаи в каскоде, то, за счет крутизны и отсутствия Эрли искажения будут ничтожны.
Посему есть два подхода - один за счет характеристик, другой - за счет крутизны. Вы же не будете отрицать, что экспоненциальная зависимость тока от напряжения Б-Э более линейна чем степенная в полевиках/лампах. Можно, конечно СИТ-ы приплести, но это другое.

Я ничего не буду отрицать и не собирался, а наоборот  полностью согласен с вами. Но искажения это одно, а звучание это другое. Здесь встаёт ещё один вопрос, в каком режиме работает выходной каскад, если в А, то латералы  запараллеленные в кучу в мостовой схеме или цирклотроне дадут всем фору и по надёжности и по звуку, если с двухполярным питанием и очень хочется мосфет и не важно класс А или АВ то 2SK1530/2SJ201 самый лучший вариант, но с подбором, но и самый  не дешёвый, а если чисто АВ, но с током покоя 150-200 мА ,то биполярники рулят и по цене тоже. Но это лично моё мнение и никому не навязываю.

Posted
В 25.05.2023 в 19:27, CHEL_EV сказал:

Вопрос к Владимиру Перепёлкину.

Какой из усилителей лучше? Это обе Ваши версии.

ХОЛТОНА я собирал. Правда ставил на выход типа IRF640/9640 и им подобные в корпусе TO-220.

Мой корешок уважает только транзисторные. Так вот ему очень понравился этот вариант Холтона. Он мне говорил что из всех моих усилков, этот Холтон ему нравится больше всех.

В транзисторных схемах я не очень, могу только повторить и настроить, по этому и возникают такие вопросы.

Спасибо



В первой схеме потенциал лучше, во второй коррекция. Если в первой схеме поправить коррекцию по образу и подобию второй, то она станет сильно лучше.

  • Like (+1) 1
Posted
22 часа назад, Владимир Перепелкин сказал:

В первой схеме потенциал лучше, во второй коррекция. Если в первой схеме поправить коррекцию по образу и подобию второй, то она станет сильно лучше.

Владимир, может уважете, подправите коррекцию в первой схеме?

Posted

Купите СИТы, сделайте однокаскадный усилитель в классе А без обратной связи и будет вам счастье за небольшие деньги, а то смотреть на все эти потуги просто жалко.

Posted
1 час назад, Любопытный сказал:

сделайте однокаскадный усилитель в классе А без обратной связи и будет вам счастье за небольшие деньги,

Не будет там никакого счастья . А будет геморрой с гармониками ( и довольно  за приличные  деньги - учитывая размеры радиатора для А-класса ,  и блок питания ) .

Posted

Прежде чем рассказывать нам, убогим, какие СИТ-ы плохие и дорогие, да какие у них огромные радиаторы, да какой ужасный блок питания, да какие у них ужасные гармоники, прочитайте вот это:

Технологии.pdf

Стереоусилитель с мощностью порядка 8 ватт Вам обйдется не больше пары червонцев. Туда войдут стоимости пары транзисторов, пары малошумящих вентиляторов "Нойзблокер", пары импульсных блоков питания МинВелл или аналогичных, например для ноутбуков, ну и пары китайских радиаторов с али-экспресс. А заодноперечитайте мое сообщение по высококачественному усилителю на мосфетов (однокаскадный из MJ Magazin), там гармоники мосфета указаны, у СИТа они существенно меньше.

Вместо того, чтобы тратить время на пустые сообщения на форуме (боюсь, что и не на одном), соберите и расскажите другим, будет  всем польза. Извините, но ведь Вы вопросом не владеее, не так ли?

Posted
2 часа назад, Любопытный сказал:

Извините, но ведь Вы вопросом не владеее, не так ли?

Лет 20 пользуюсь усилителем на мосфетах . Двухтактный , класс АВ ,  мощность в разы больше 8 ватт . И кулеров для него никаких не надо - обычные радиаторы .

Posted
3 часа назад, Любопытный сказал:

А заодноперечитайте мое сообщение по высококачественному усилителю на мосфетов (однокаскадный из MJ Magazin)

Это в каком разделе.

Posted
19 часов назад, vs music сказал:

Лет 20 пользуюсь усилителем на мосфетах . Двухтактный , класс АВ ,  мощность в разы больше 8 ватт . И кулеров для него никаких не надо - обычные радиаторы .

Примите мои искренние соболезнования - уже 20 лет Вы стоите в своем творчестве на месте. Режим АВ, мосфеты, АС с низкой чувствительностью. Я угадал? Соответственно, все Ваши утверждения основываются на Вашем опыте тех лет.

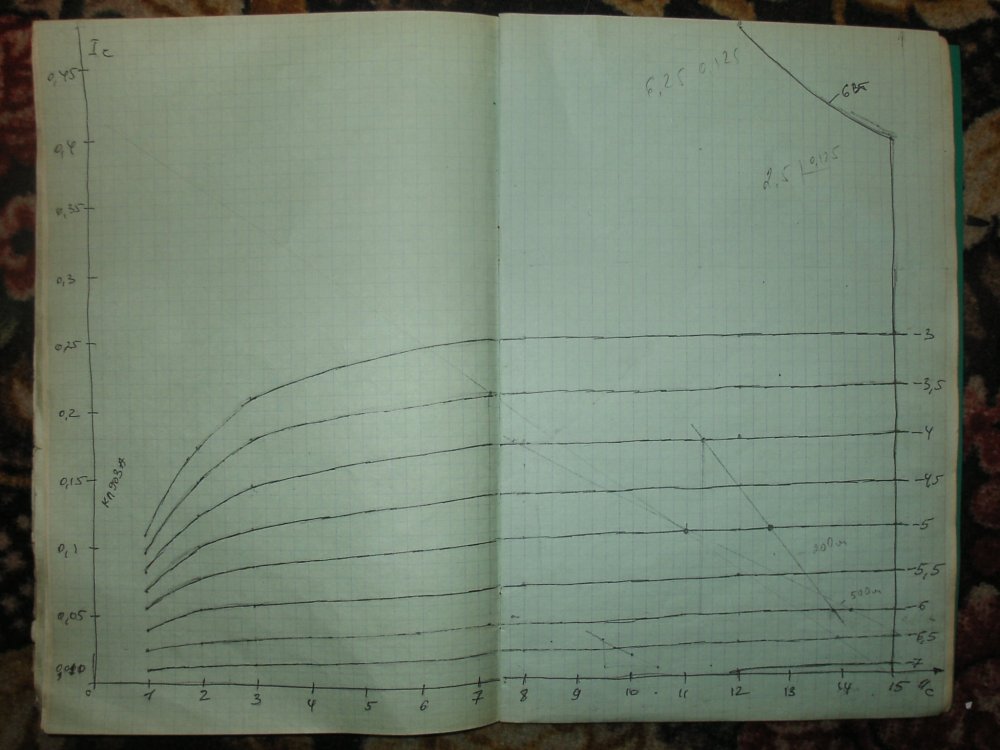

Я с этой лабудой покончил в 90-х годах, опубликовав несколько статей об усилителях на полевых транзисторах в журнале "Радио".  Сейчас у меня моносистема с АС чувствительностью 95-97 дБ, одноламповы1й усилитель на прямонакальном триоде с сетчатым анодом и повышающими входными трансами. Слушаю на выходном мощности не более 200 мВт, этого вполне достаточно, т.к. АС от меня на расстоянии порядка 2,5 метра. Со слухом у меня в 75 лет все в полном порядке.Недавно попробовал мономакет с однокаскадником на кп903. Очень достояное звучание. Кстати, его ВАХ прилагаю.


  • Like (+1) 2
