Posted
В 06.08.2022 в 14:09, nepalimso сказал:

И всё таки  с увеличением мощности полоса конкретно снижается

У меня вопрос   а так должно быть

Posted
On 8/6/2022 at 7:09 PM, nepalimso said:

Ну всё ругайте

А зобель ставить не пробовали, задемпфировать тот самый звон?

Posted
2 часа назад, BAA сказал:

А зобель ставить не пробовали, задемпфировать тот самый звон?

Зачем именно такую 10 я ожидал увидеть



Posted

Меня больше интересует полоса с ростом выходной мощности сужается  с 62кгц 1вт  до 45кгц на 18вт так должно быть  или нет

Posted
Цитата

Меня больше интересует полоса с ростом выходной мощности сужается  с 62кгц 1вт  до 45кгц на 18вт так должно быть  или нет

Может ёмкость растет по какой то причине, замеряли на полной мощности?

Posted
41 минуту назад, BAA сказал:

Может таки ток растет и падение на ВЧ вместе с ним?

Так  так должно быть или нет .У меня даше меж каскадник 1-1 при амп. напряжении 2 в полоса примерно 280кгц а при амп 300в  сужается примерно в полтора раза нагруженного на 845

Posted

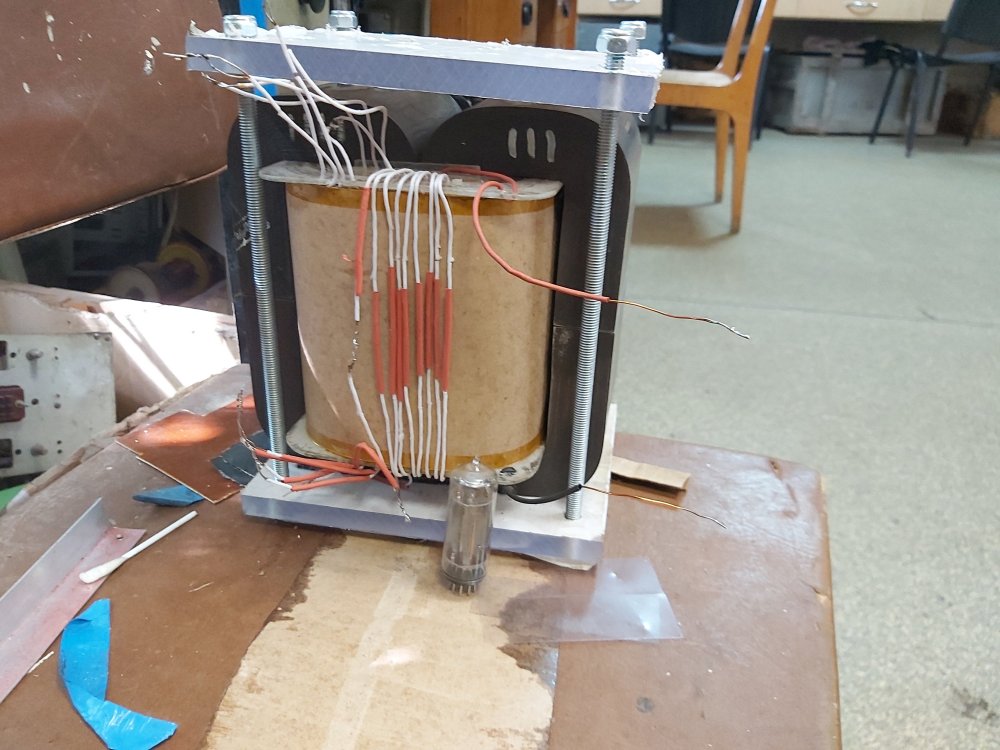

Ещё одна большая конструкция  таких тр за год было намотано 3 пары эта 4

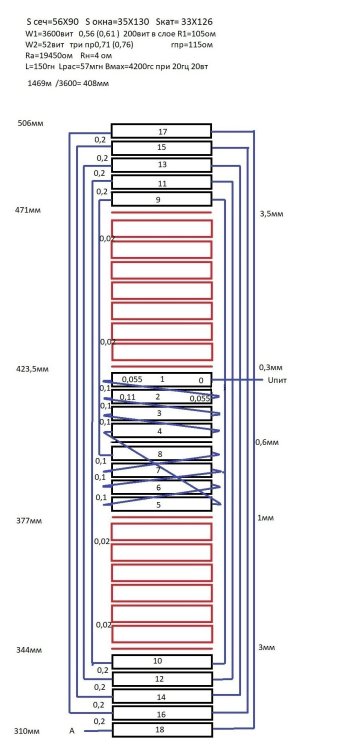

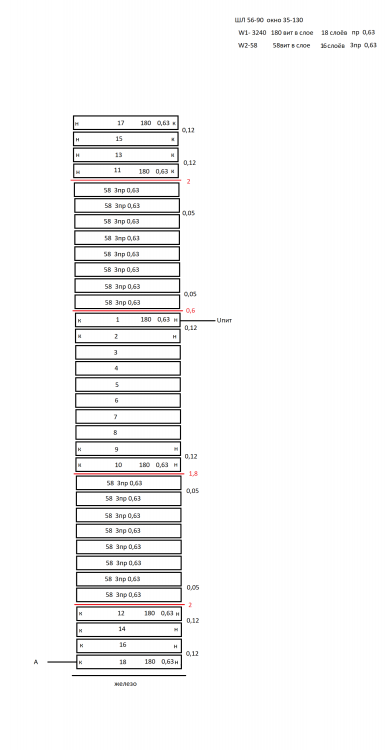

Схема намотки




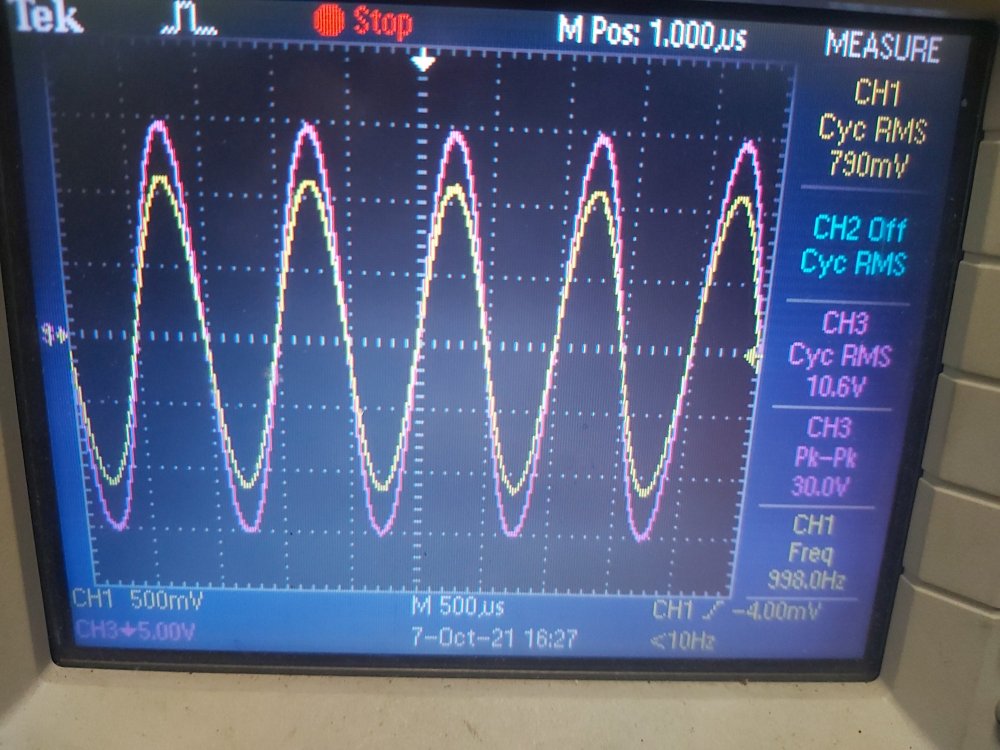

Средняя секция  с одной стороны щеки на другую первая с третей на одной стороне щеки (3-Я  СЕКЦИЯ С РАЗВОРОТОМ) ,на фото видно. Некоторые измерения

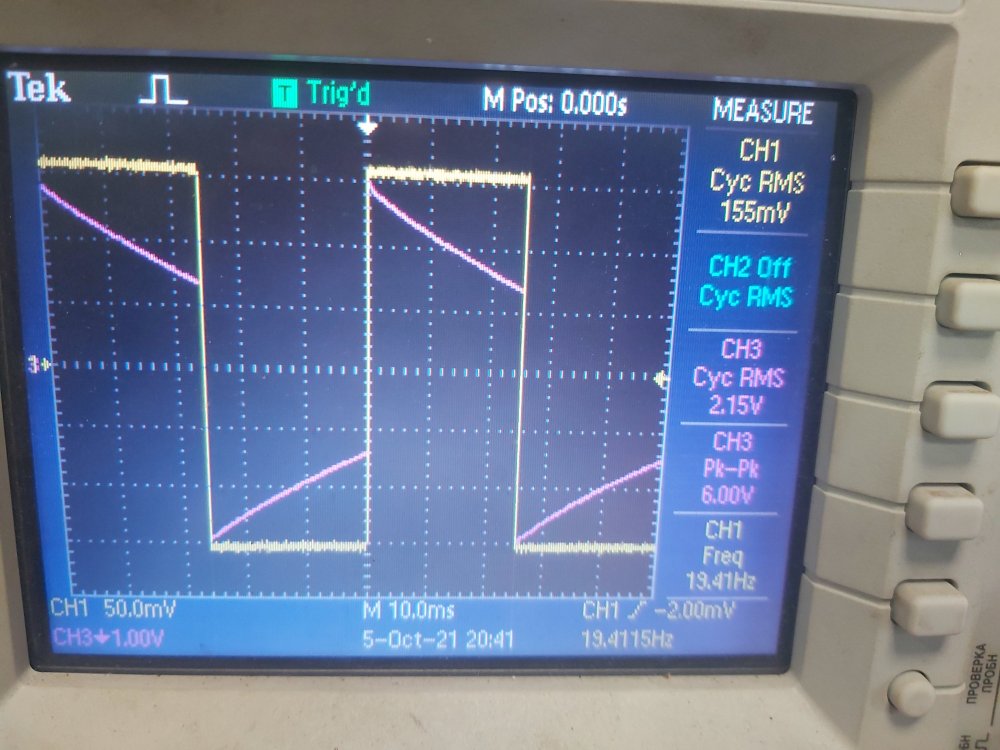

20гц

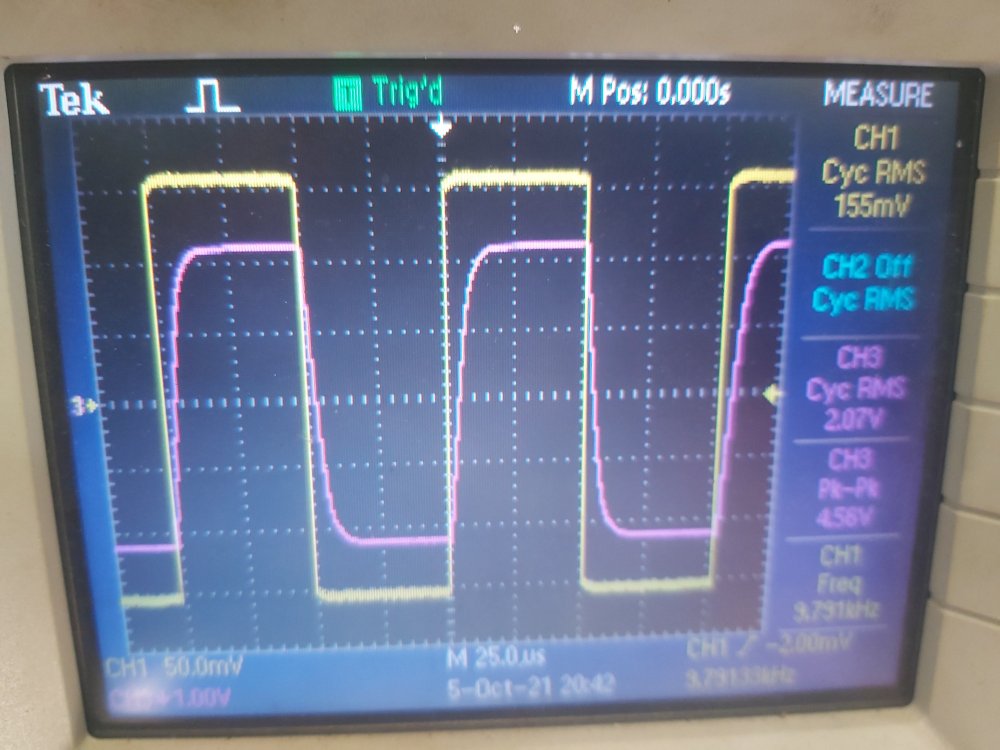

10кгц

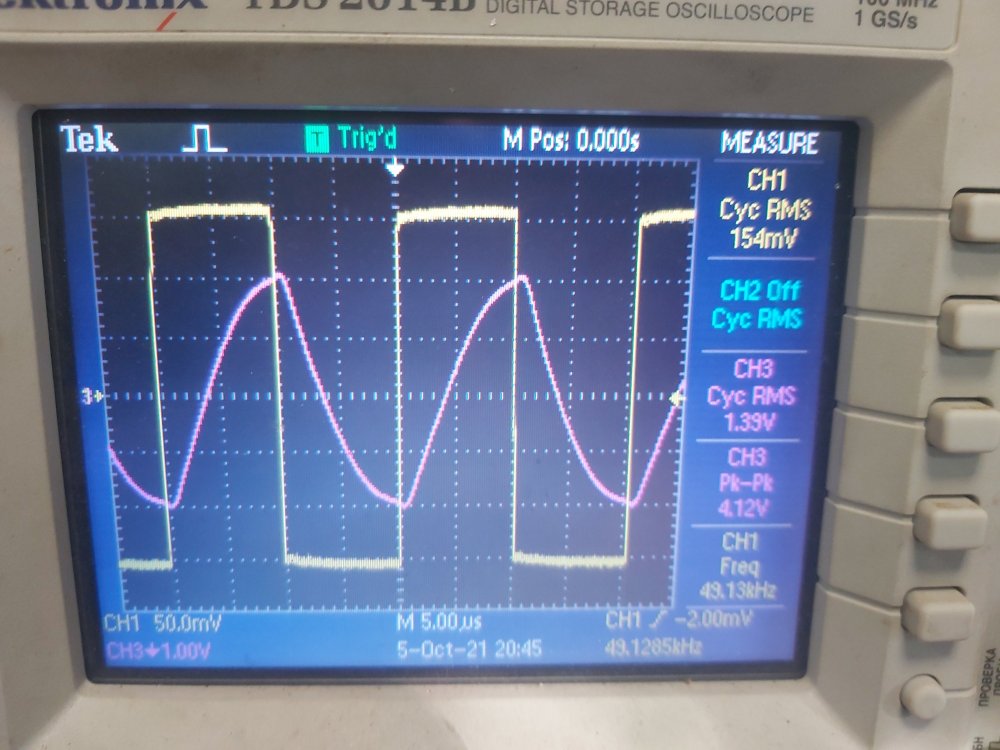

-3дб  примерно 49кгц

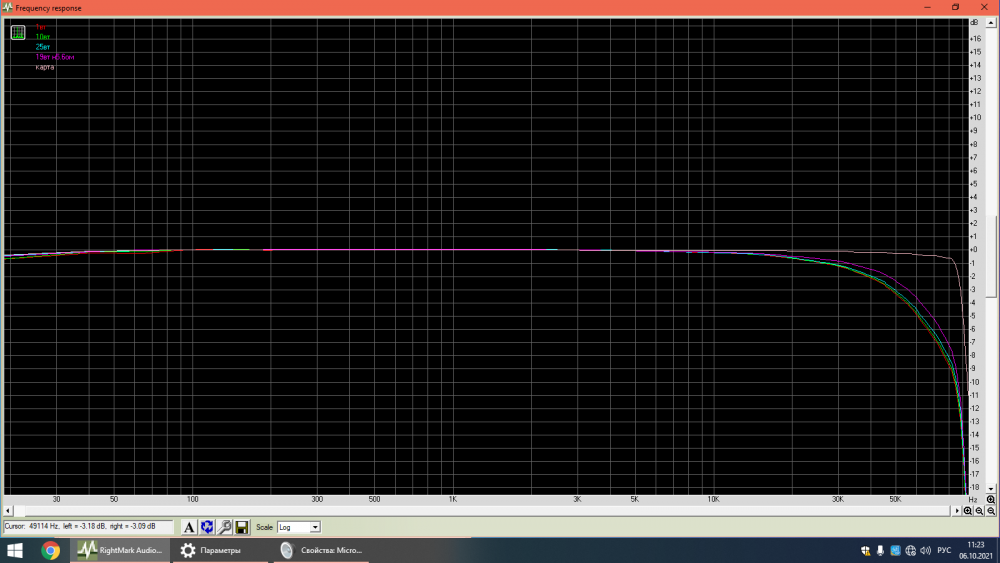

АЧХ


Здесь 845  нагрузка 3.6 ом и  5.6 ом на мощность не смотреть 25вт-это на самом деле ват 5, белая карта

Вообще делалось для 6 ом

с гм70 1200в 90ма предельная мощность с таком сетки нагр 3,6ом




По изоляции между пер и втор два слоя синтофлекса 51  0,17 +поперечная из. до нужной толщины +лак,в слоях пер. полипропиленовая мелкоячеистая сетка и всё.

Сердечник изолирован иначе ой ой.

Заметил токую штуку как в этом тр. если анодный слой и слой анодный -1  расположены у железа (первый к сердечнику внутри катушки  18 слой и 17 слой снаружи кат.) ёмкость на сердечник практически  равна 0 ,  естественно если сердечник изолирован , в этом случае сердечник как бы является второй обкладкой конденсатора которая не к чему не подключена, а разница  потенциалов между 18 слоем и 17 минимальна.А это даёт большой  минус к входной ёмкости тр



  • Like (+1) 2
  • Thanks (+1) 1
Posted

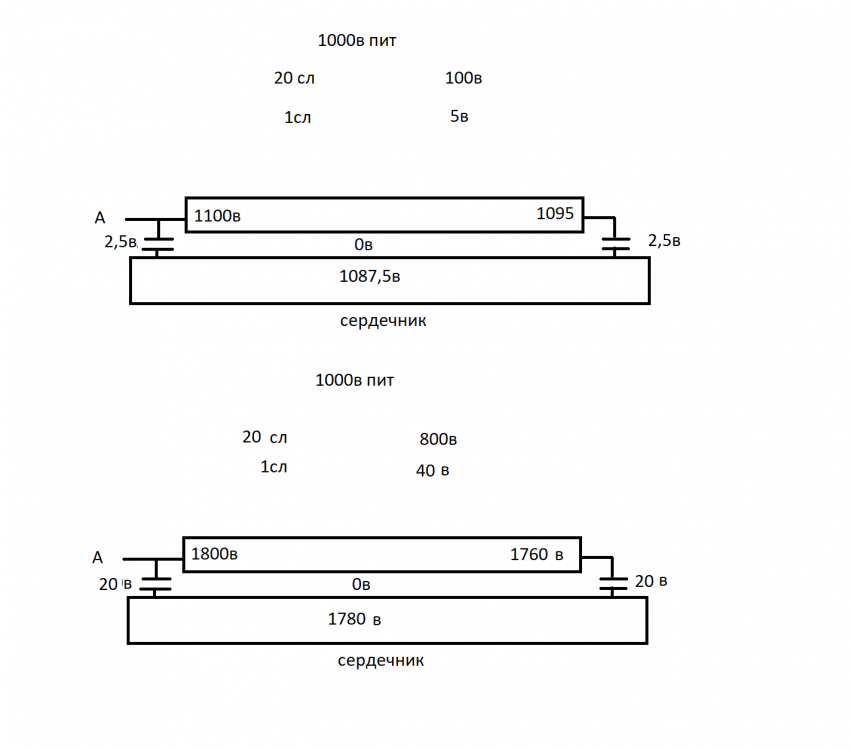

О полезности увеличения слоёв в первичке, рассмотрим  5 слоёв в первичке и последний слой идет вдоль сердечника сердечник изолирован на аноде питание 1000в  1 рис   переменка на аноде 100в   2рис  переменка 800в


второй случай когда  у нас 20 слоёв


а у нас как минимум что в ШЛ  что в ПЛ сердечник  соприкасается с катушкой 2 раза. Мерил гальванометром  на изолированном сердечнике  и 2000в на нем запросто на гм70 было

ДА ЭТО МОИ МЫСЛИ возможно они ошибочны.

  • Like (+1) 2
  • Thanks (+1) 1
Posted

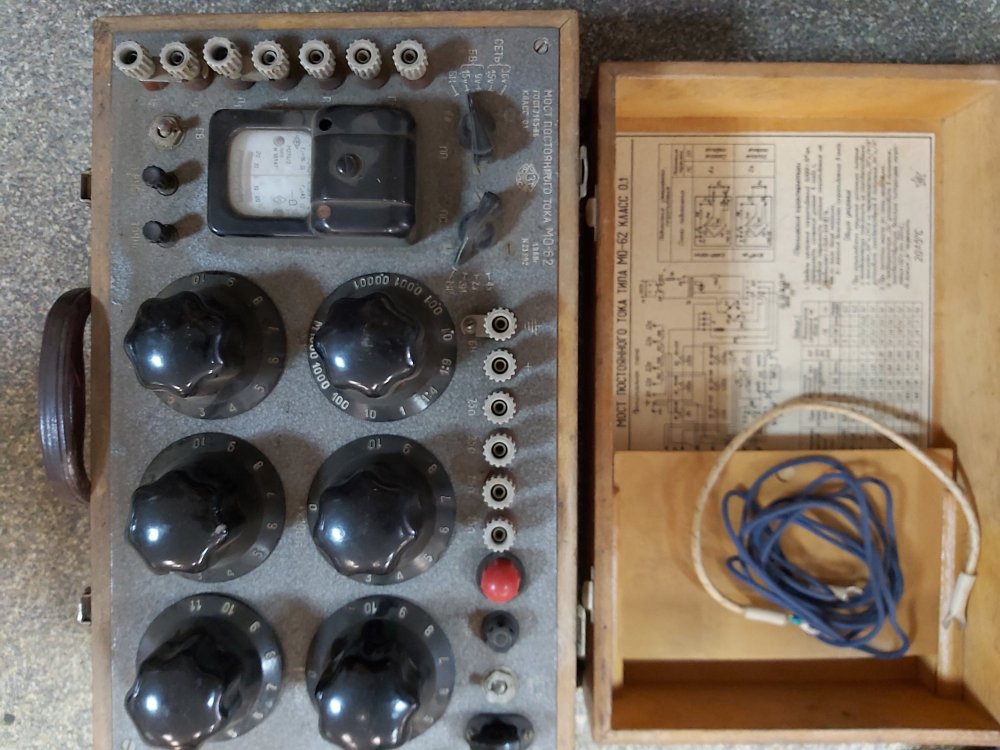

Где то была тема здесь про старую измериловку  не нашел позволю выложить здесь




от 10 ^-4 ом  погрешность  класс точности 5 вроде работает . Будем отмывать.

  • Like (+1) 2
Posted

Меня поразило 10^ -4  поэтому и достал со склада никто не помнит от куда он я думаю что он тоже с 70х лежал и некто им не пользовался. В принципе  и мне для измерений не нужен. Но штука классная.

Posted
7 часов назад, nepalimso сказал:

Где то была тема здесь про старую измериловку  не нашел позволю выложить здесь




от 10 ^-4 ом  погрешность  класс точности 5 вроде работает . Будем отмывать.

Класс точности там вроде чётко прописан 0,1? Кстати, если Вам сказать сколько у него и ему подобных была себестоимость "тогда", Вы всё равно не поверите :).

Posted
4 часа назад, ДимДимыч сказал:

Попроще: От 0,05 Ом до 50кОм.  Рабочий.

Лежит с пару десятков лет,  не пользовался.

Батарейку 4,5В квадратную поставил, проверил и всё.

P1010001 (11).JPG

По моему, у трансформаторщика и акустикостроителя ежедневный настольный прибор. У моего такого же другого ещё гнезда есть для зуммера и наушников :). Можно полное Rtr на переменке мерять :).

Posted
2 часа назад, Xрюн222 сказал:

если Вам сказать сколько у него и ему подобных была себестоимость "тогда", Вы всё равно не поверите :).

Не в тему но уверяю вас я знаю сколь стоит спец измерительная техника и полностью с вами согласен это просто сумасшедшие деньги.

  • 5 weeks later...
Posted
В 11.08.2022 в 23:52, nepalimso сказал:

Не в тему но уверяю вас я знаю сколь стоит спец измерительная техника и полностью с вами согласен это просто сумасшедшие деньги.

Полностью согласен!

  • 1 month later...
Posted

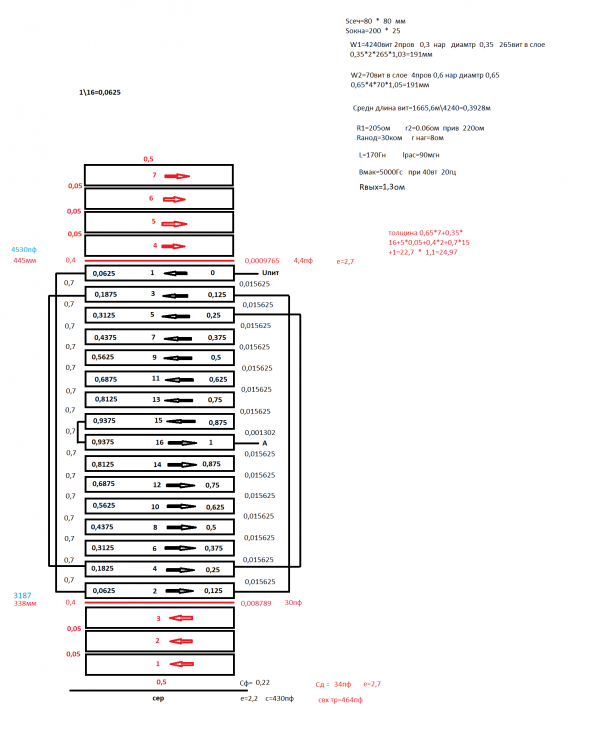

Теоретическая схема тр 30ком для 833  сердечник не стандарт




Катушка без каркасная две вторички одна первичка   теоретически срез по Lрас=60кгц по входной ёмкости 465пф и Rэк.г. 3900ом  около100кгц вместе примерно 55кгц  f рез примерно  90мгн и 35пф  около 100кгц

По изоляции между первичкой и вторичкой два слоя синтофлекс 51   0,19(производитель даёт пробивное 0,19 -  9кв) переменное напряжение на конце второго слоя небольшое (на аноде 1000в  на конце второго слоя всего 125в)

Изоляция в слоях первички составная (0,7)  синтофлекс 51    0,17  фторопласт  синтофлекс 51  0,17

Как думаете, будет работать?

  • Thanks (+1) 1
  • 8 months later...
Posted

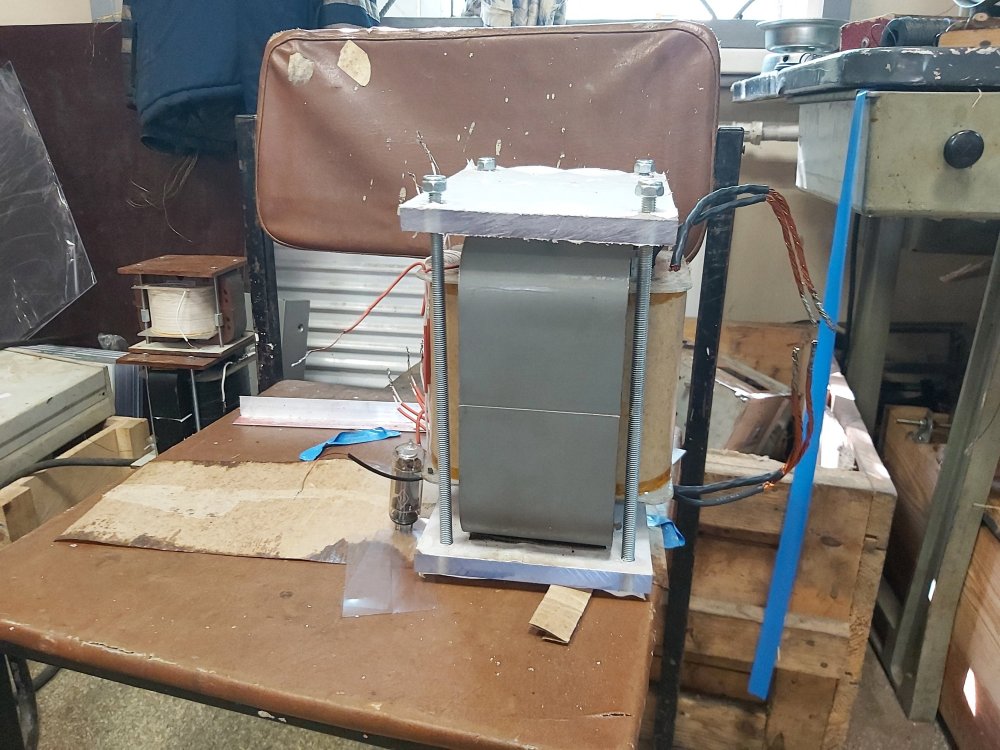

 Недавно закончил большой транс  на 19,5 Ком к 211 лампе намотка

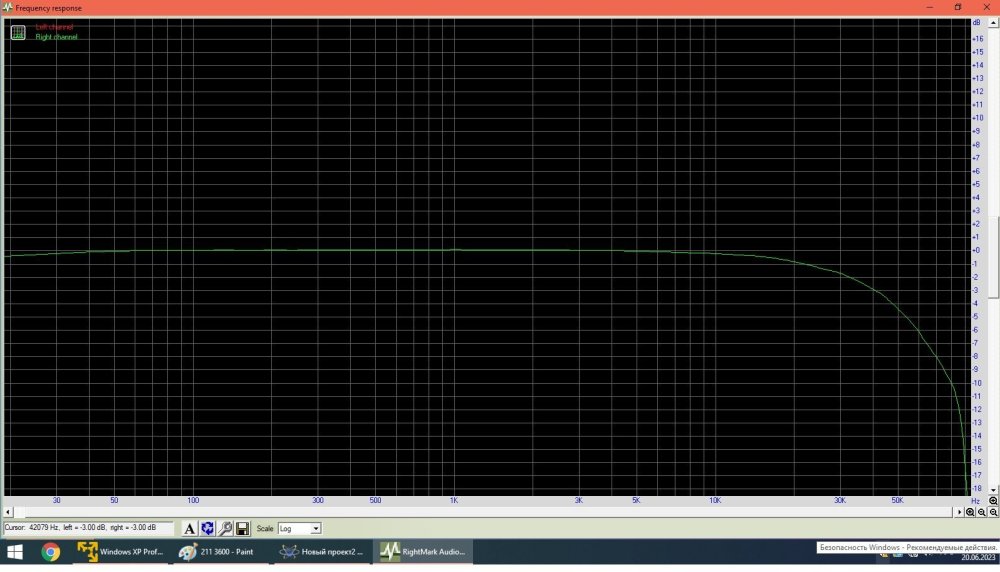

АЧХ с 211 режим Uа=1050в Uс=-63в  I=80ма лампа  Китай.




По -3 дб 5гц-42кГц при 1вт  нагрузка 4 ом

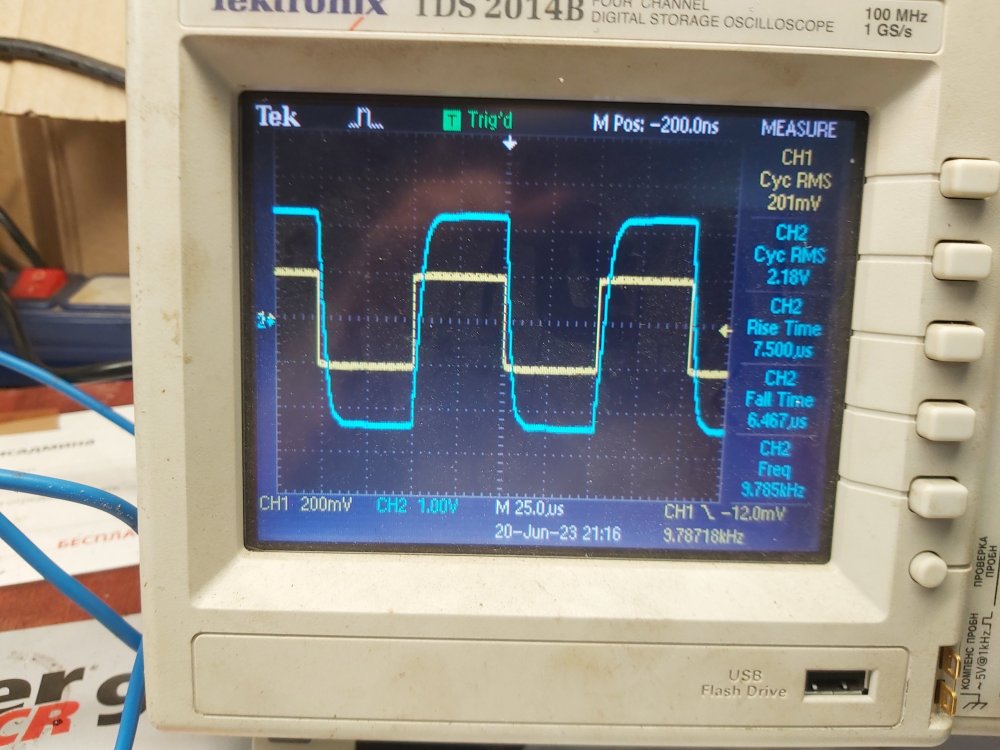

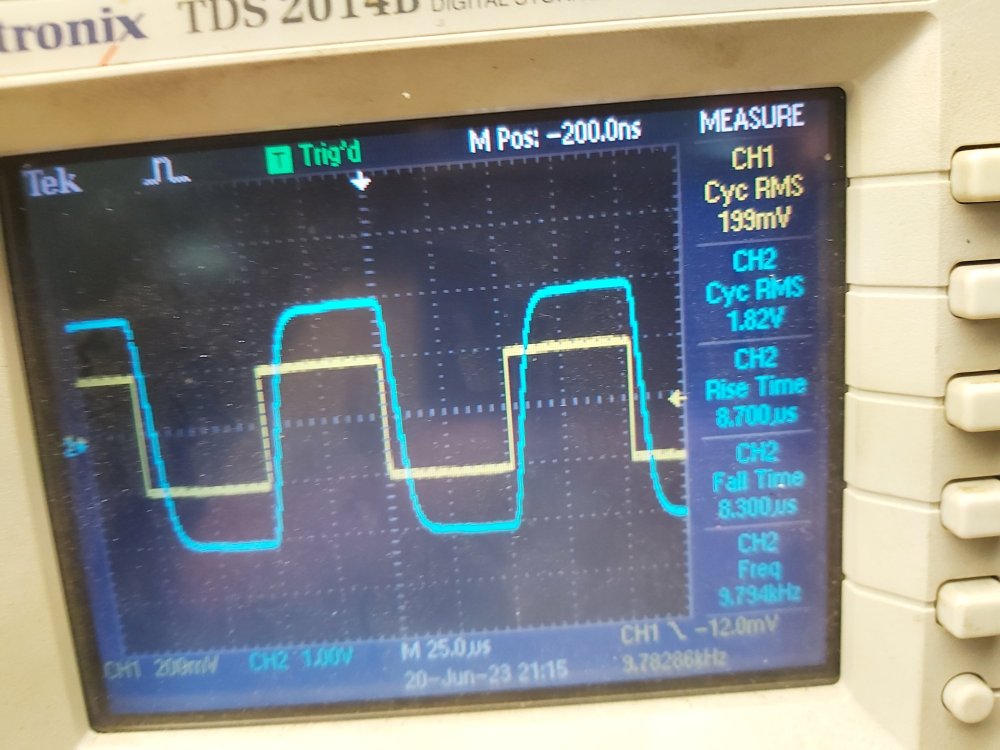

10кгц


10кгц  без нагрузки


Резонансов нет При 16вт (уже А2) полоса без насыщения сердечника 10гц - 34кГц. Выходное сопротивление около 0,8 Ом

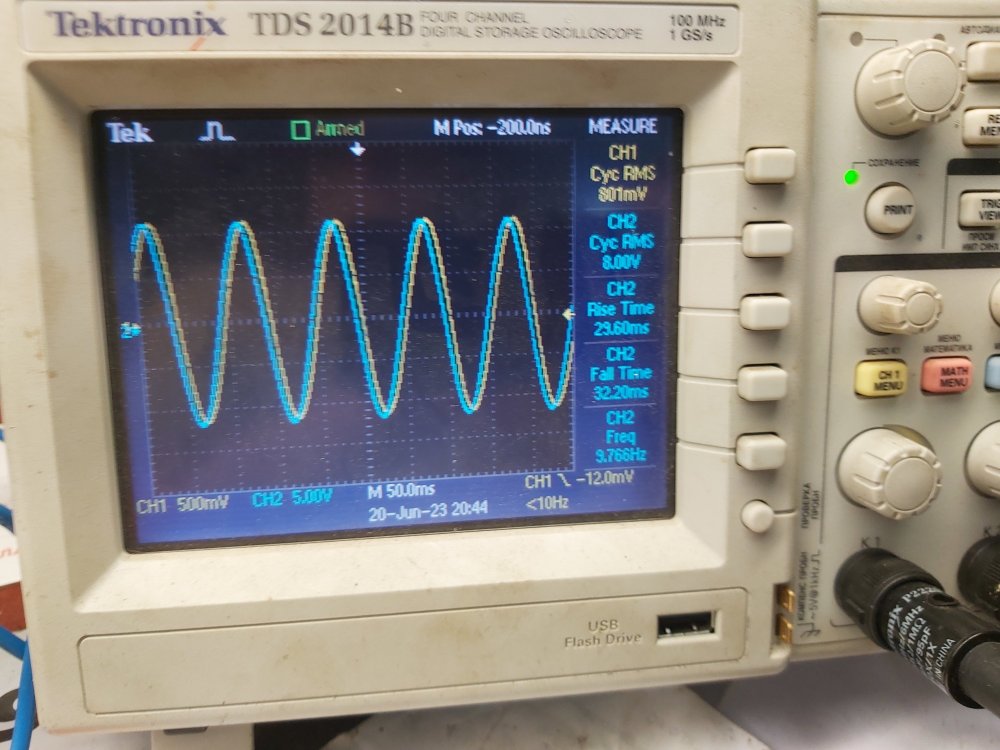

10гц 16вт




Изоляция около  1мм  3мм  3,5мм  и 0,6мм воздух + бумага ,0,02 бумага,  в первичке 0,2 и 0,1 мелкоячеистая сетка

  • Like (+1) 8
  • Thanks (+1) 1
Posted

Есть смайлик    ОЧУМЕТЬ!  ?   Даже в воображении такой трансформатор не представлялся........

Posted

Схема макета на которой тестирую всякие тр


Вместо межкаскадника можно вставить  выходной для 6с4  вместо 845  ту же 211 .

Схемка имеет довольно широкую полосу до сетки 6с4 и полоса мало зависит от положения регулятора уровня на входе.



  • Like (+1) 2
Posted
20 минут назад, nepalimso сказал:

Схема макета на которой тестирую всякие тр


Вместо межкаскадника можно вставить  выходной для 6с4  вместо 845  ту же 211 .

Схемка имеет довольно широкую полосу до сетки 6с4 и полоса мало зависит от положения регулятора уровня на входе.



Не поделитесь своими резонами по поводу входного каскада? Любопытно...

Posted
В 08.08.2022 в 18:29, nepalimso сказал:

Меня больше интересует полоса с ростом выходной мощности сужается  с 62кгц 1вт  до 45кгц на 18вт так должно быть  или нет

Попробуйте изменить полосу по вч с голой катушкой без железа.

  • Like (+1) 1
Posted
В 13.07.2023 в 10:17, Rezvoy сказал:

Не поделитесь своими резонами по поводу входного каскада? Любопытно

Если про RV1 то  он изображен неправильно бегунок к сетке вход на верхний конец резистора извините не внимателен. Если про первую лампу  то каскад обеспечивает до сетки 845 при 800мв rms  вход,  сетка 6с4 Umax+ 43.2в(смещение 44в)   сетка 845  U = +Pk -Pk 354в  смещение 162в уже А2 по -3дб полоса  174кгц , если RV1 выставить на сетке 845 U= +Pk -Pk 5в то полоса по-3дб выше 200кгц  что примерно в три раза выше  пропускной способности выходных трансформаторов .

Posted
В 13.07.2023 в 12:56, Васянин Сергей сказал:

Попробуйте изменить полосу по вч с голой катушкой без железа

Попробую  самому интересно что будет
