ДимДимыч Mentor

ДимДимыч

Posted
Posted
28 минут назад, Кружка сказал:

Счастливый. У нас видимо другая сеть. Вчера воткнул очередную пару Английских накальников. Первичка 250в. Гудят. Хотя и не сильно. ХХ 26-30мА.


Роман, попробуй через регенератор.

Интересен результат.

  • Replies 476
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Karagesgol
Karagesgol

Вот такой получился усилитель.

Юрий_Б
Юрий_Б

Две схемы которые я делал, одна у друга трудится, другая у меня почти два года. Выкладывал тему на sonus но там мне ее засрали. https://sonus.es/topic/81-se-na-gu-72/#comments

Karagesgol
Karagesgol

Приветствую всех форумчан. Я на вашем форуме человек новый. Увидел обсуждение по поводу усилителя на ГУ-72. Вот решил тоже написать про свой опыт сборки такого усилителя.  Изначально, ещё в 20 году я

Posted Images

Кружка Local

Кружка

Posted
Posted
2 часа назад, ДимДимыч сказал:

попробуй через регенератор

Да я уже как только не пробовал. Не попадалось мне фабричных трансов, что бы не гудели вообще. Исключение - с первичкой на 400-440-460в. Потому и в "тихие" наши зелёные не верю. В своё время была возможность - отбирал из кучи NOS ТН-36, ТН-41 (с двойной первичкой естественно). Недавно попробовал - гудят все как один. Можно использовать только включив пару последовательно. Gresham заливал в прошлый отпуск. Вакуумная пропитка, первичка на 270в! - тоже гудят, хотя и не сильно. ХХ - 36мА.

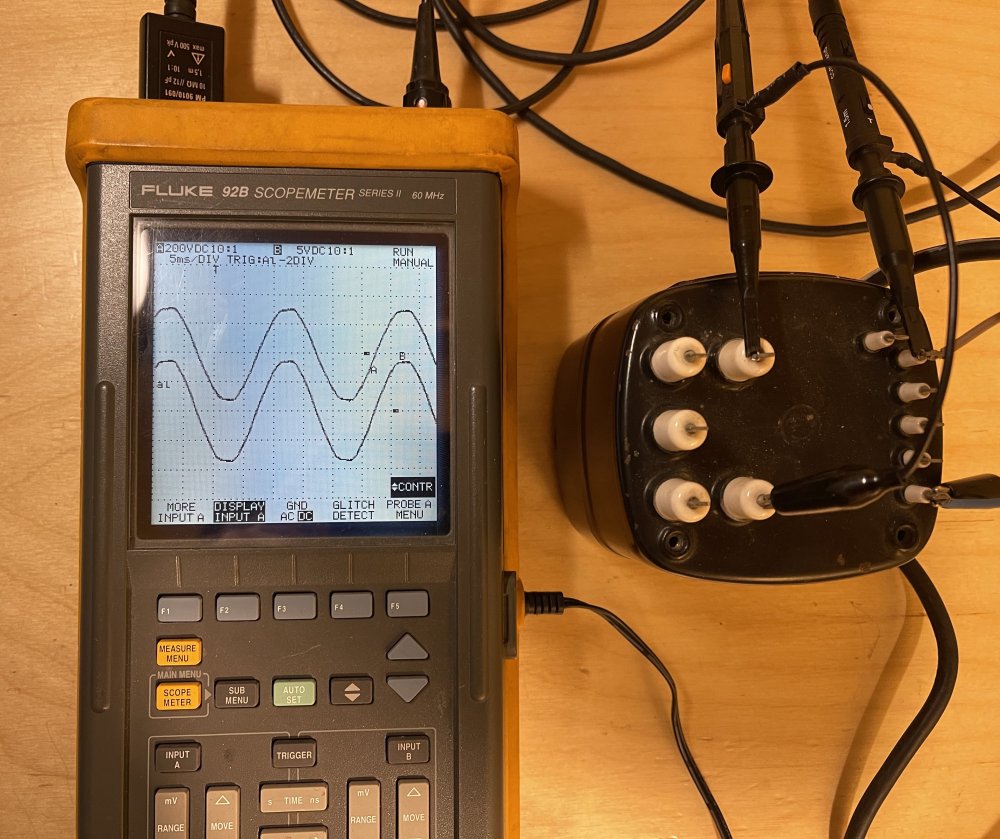

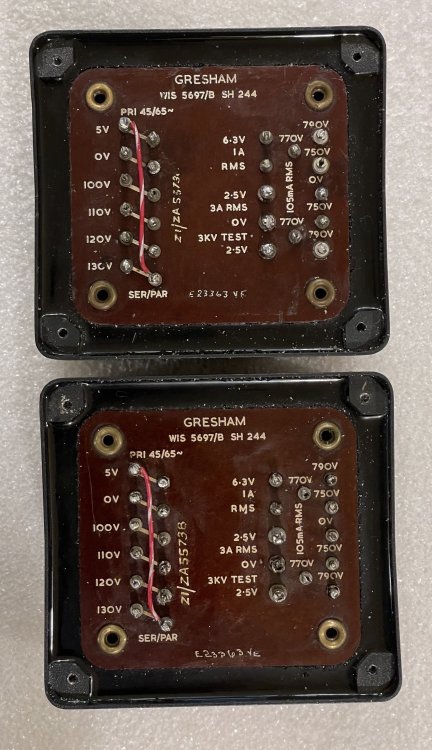

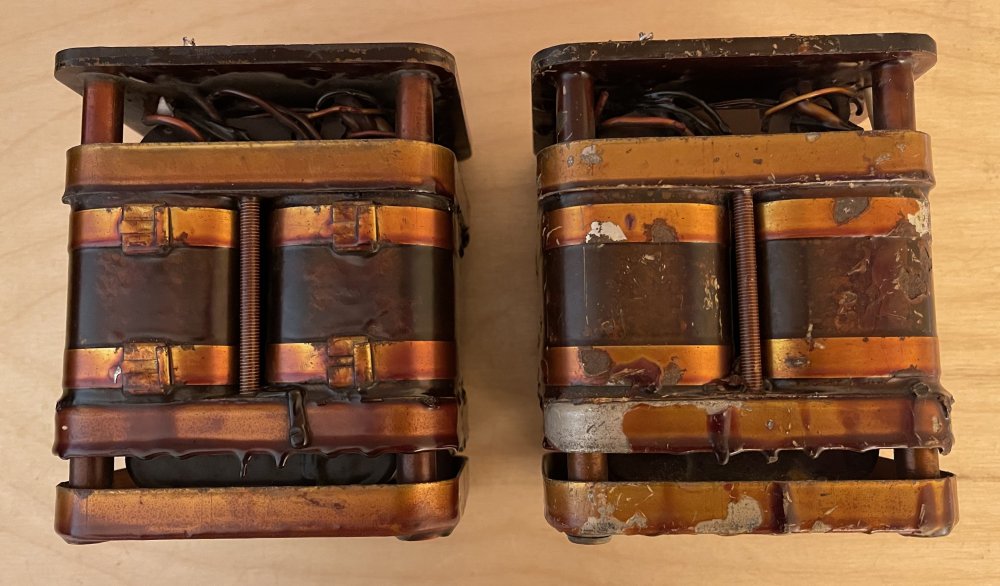

IMG_0356.thumb.JPG.7f58d86cc779c8f809150937ddfbbb21.JPGIMG_0269.thumb.JPG.4db89e417a7119c9c1dce95d7d71003b.JPG

Р.S. Тор в регенераторе тоже гудит.

P.P.S. Правильнее бы конечно это все сюда:





  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
25 минут назад, Кружка сказал:

 Исключение - с первичкой на 400-440-460в.

Многие так и поступали: брали ОСМ на 380В, их было везде навалом, вторичку сматывали и мотали нужное. Только там нужно было ещё убедиться в том, что "подковы" от одних "Ошек". У старых минских обычно так и бывало, но не всегда. Унифицированные же (127/220) нужно включать на 254 или 268 вольт, ну и вывешивать на амортизаторах, разумеется. Иногда их можно использовать для наших дел. Но редко.

BAA Master

BAA

Posted
Posted
1 hour ago, Кружка said:

ХХ 26-30мА

Надо форму смотреть. Никто в 1.5 раза больше витков не положит и постоянку не уберет.

Кружка Local

Кружка

Posted
Posted
12 минут назад, Stan Marsh сказал:

нужно включать на 254 или 268 вольт

Это понятно. Я всегда стараюсь использовать всю первичку.

Sergio Proficient

Sergio

Posted
Posted

Китайский тор гудел до неприличия. Снял вторичку. Первичку пропитал эпоксидкой. Высохла. Четыре часа челноком 1200 витков (300В). Снова эпоксидка. Молчит. Пока.

Sergio Proficient

Sergio

Posted
Posted

Делал такой вариант для выходного после выпрямителя 500В. Два транса Siemens с КИПовсих дел 380/110, вторички последовательно, с первичек снимал 380. Тихо.

BAA Master

BAA

Posted
Posted
5 hours ago, Кружка said:

Ничего криминального. Верхняя вход, нижняя выход.

Простите, я имел в виду ток, входной.

  • 3 months later...
Юрий_Б Local

Юрий_Б

Posted
Posted

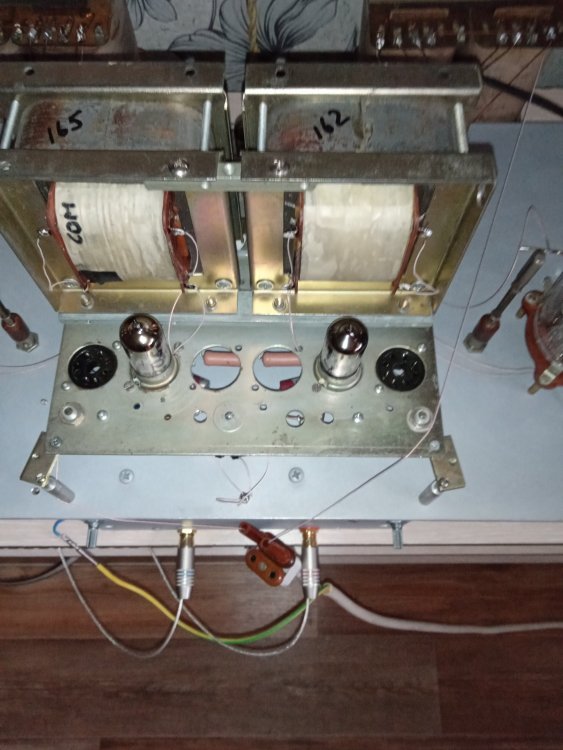

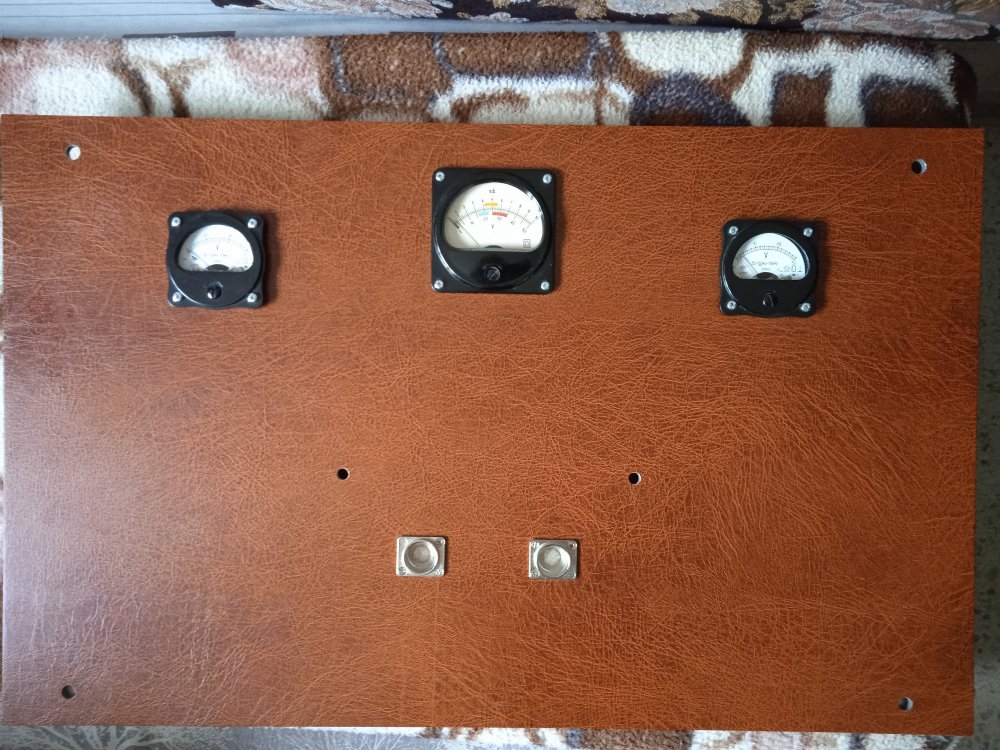

Морда лица у-ля на ГУ-72. Разобрал самый тяжеловес для апгрейда, хочу убавить вес, заменить пред и драйвер, звенят сетки у 6Н12С, что только не делал с лампой. Собрал на  9 штырьковых пентодах, простым перетыком с подстройкой можно ставить от Ж9 до Ж52, только Ж50 нет, в глаза не видел ни разу.


  • 2 weeks later...
Юрий_Б Local

Юрий_Б

Posted
Posted
13 часов назад, Юрий_Б сказал:

Сегодня спаял. Бум завтра слушать.

1 6Н6П.png

Не складываются у меня отношения с 6Н6П, куда я ее только не ставил, не берет за душу и все, единственное место где понравилось в ушнике в СРПП , ТВЗ включен авто-трансформатором. Были отслушаны: ФОТОН, НЕВЗ, ПУЛ перечислены в порядке ухудшения.

Dolboyacher Local

Dolboyacher

Posted
Posted

Юрий, полюбопытствую, а что именно не пришлось по вкусу? Схемку прикинул - годная, по циферкам - хорошо  . При 70V амплитуды Y2- 3.2%, Y3 - 0.22%.  Единственное, что неочень понравилось, смещение первого каскада, сделал бы поменьше (вольта 3), на малых уровнях громкости звучание должно быть поэнергичнее. Может ,так :smile-55:? Неискаженный размах амплитуды получается выше, т.к. смещение 2ого каскада больше, что вводит в ограничение первый каскада позже. ГУ-72 у меня не было и нет, какой почерк её звучания не знаю, если тяготеет к НЧ и некоторой "угрюмости", то, возможно, нужно чего-то немного "поярче" , чем 6н6п со схожей подачей? :smile-55:image.png.17e4414c626fc11f197561fc11ddbf19.png

Юрий_Б Local

Юрий_Б

Posted
Posted
35 минут назад, Dolboyacher сказал:

неочень понравилось, смещение первого каскада

С высокими перебор, но это может от МК кондесаторов поставил МКР10 п-пропилен 1.5Х400. Согласен по поводу смещения слишком задрото, в среду займусь, сейчас конденсаторы в катодах слушаю, в ОК прижился RFT MP 40X160, в первый ни как не подберу, куда то коробочка с элной запропастилась. Ставил К50-15 не то, сейчас вообще без него.

Dolboyacher Local

Dolboyacher

Posted
Posted

Элна  - "яркая", с акцентом на верхнюю середину и ВЧ, во всяком случае ,Силмик2 и Церафайн, поэтому может усугубить ситуацию. Можно бумагомасло или Nichicon KZ, ЭГЦ втулить, тональный балланс, вероятно, может выровнить, хз. Тут еще от величины этих самых ёмкостей и вольтажа зависит. Например, Силмик2 3300мкФ на 50V - имел вполне основательную подачу с приличным "телом" без особого "перекоса".

Юрий_Б Local

Юрий_Б

Posted
Posted
4 минуты назад, Dolboyacher сказал:

Можно бумагомасло

Б-масла полно разных производителей, бум слушать. Всех с дне победы, пошел на сутки собираться, повезло же.

Юрий_Б Local

Юрий_Б

Posted
Posted
В 08.05.2023 в 12:47, Dolboyacher сказал:

Юрий, полюбопытствую, а что именно не пришлось по вкусу? Схемку прикинул - годная, по циферкам - хорошо  . При 70V амплитуды Y2- 3.2%, Y3 - 0.22%.  Единственное, что неочень понравилось, смещение первого каскада, сделал бы поменьше (вольта 3), на малых уровнях громкости звучание должно быть поэнергичнее. Может ,так :smile-55:? Неискаженный размах амплитуды получается выше, т.к. смещение 2ого каскада больше, что вводит в ограничение первый каскада позже. ГУ-72 у меня не было и нет, какой почерк её звучания не знаю, если тяготеет к НЧ и некоторой "угрюмости", то, возможно, нужно чего-то немного "поярче" , чем 6н6п со схожей подачей? :smile-55:image.png.17e4414c626fc11f197561fc11ddbf19.png

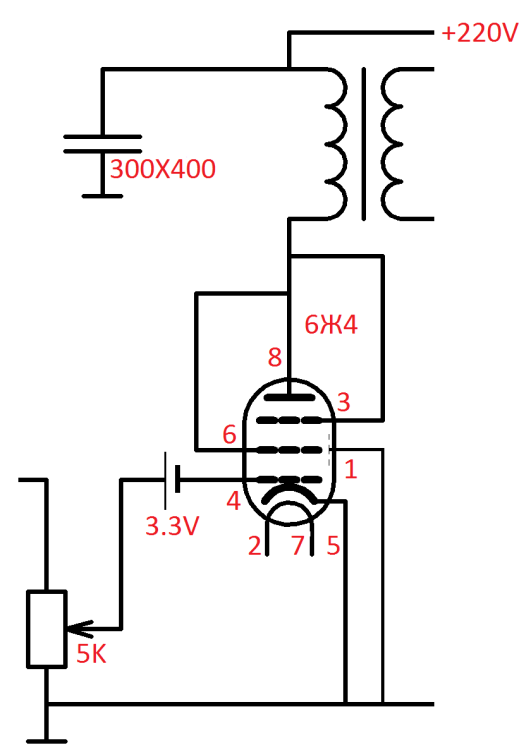

Отложил пока в сторону на 6Н6П, спаял на 6Ж4 с МКТ, звук хорош, но усиления маловато,  МКТ нужен 1:2. Параллельно 6Ж4 подпаял ПЛК 9 кроме катода, можно 9 штырьковые ставить. Хотел ,облегчить, получается на оборот. Надо делать блочно: БП, 2 моноблока.



  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted
2 часа назад, Юрий_Б сказал:

Надо делать блочно

Однозначно делить. Вдоль или поперек по вкусу. Да и симпатичнее получится не в столь объёмных корпусах.

  • Like (+1) 3
Dolboyacher Local

Dolboyacher

Posted
Posted

Преимуществ отдельных блоков много, при практически отсутствующих недостатках, разьве что, продумать конструкцию так, чтобы минимизировать длинну соединительных проводов, у себя этим и заморочился, пришлось в очередной раз переделывать.

  • Like (+1) 2
Кружка Local

Кружка

Posted
Posted

К недостаткам можно отнести увеличивающееся количество шасси и увеличение площадей отделки. Сделать 2 одинаковых детали в домашних условиях всегда сложнее одной.

  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
22 минуты назад, Dolboyacher сказал:

Преимуществ отдельных блоков много, при практически отсутствующих недостатках, разьве что, продумать конструкцию так, чтобы минимизировать длинну соединительных проводов, у себя этим и заморочился, пришлось в очередной раз переделывать.

Как раз соединить не проблема, на БП с заду ставишь вертикально (4) по 2 слева и справа  одиночных раз*ема, на м-блоках тоже самое из меди 4мм. выгибаешь линию,все. Если смещение ф-ное, лучше собрать в м-блоке.


  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
13 минут назад, Кружка сказал:

2 одинаковых детали в домашних условиях всегда сложнее одной.

Это да, особенно дерево, знакомый делал 3 блока в домусловиях, намучился, нужна хотя бы не большая циркулярка, на ней и дерево, д-алюминий пилить можно, а вот люминь загибает, приходится с низу ДСП подкладывать. Я когда дом продавал, и станки отца д-обрабатывающие продал, в квартиру не потащишь.

Кружка Local

Кружка

Posted
Posted



35 минут назад, Юрий_Б сказал:

хотя бы не большая циркулярка

Я себе брал типа такой. Конкретно модель не помню, но очень похожа.






Диском по цветмету пилит алюминий и медь. Хотя можно и простым победитовым. Налипает здорово и очищать зубья нужно часто. Подобрал алмазный - стеклотекстолит.

  • Like (+1) 1
