УНЧ на ГУ-72

Lukasarts

By Lukasarts
in Valve

 Share

Recommended Posts

Юрий_Б Local

Юрий_Б

Posted
Posted

Мы с отцом на циркулярку ставили отрезной с болгарки, распускали трубу 12 метровую с поливальной машины, отлично режет.

  • Replies 503
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Karagesgol
Karagesgol

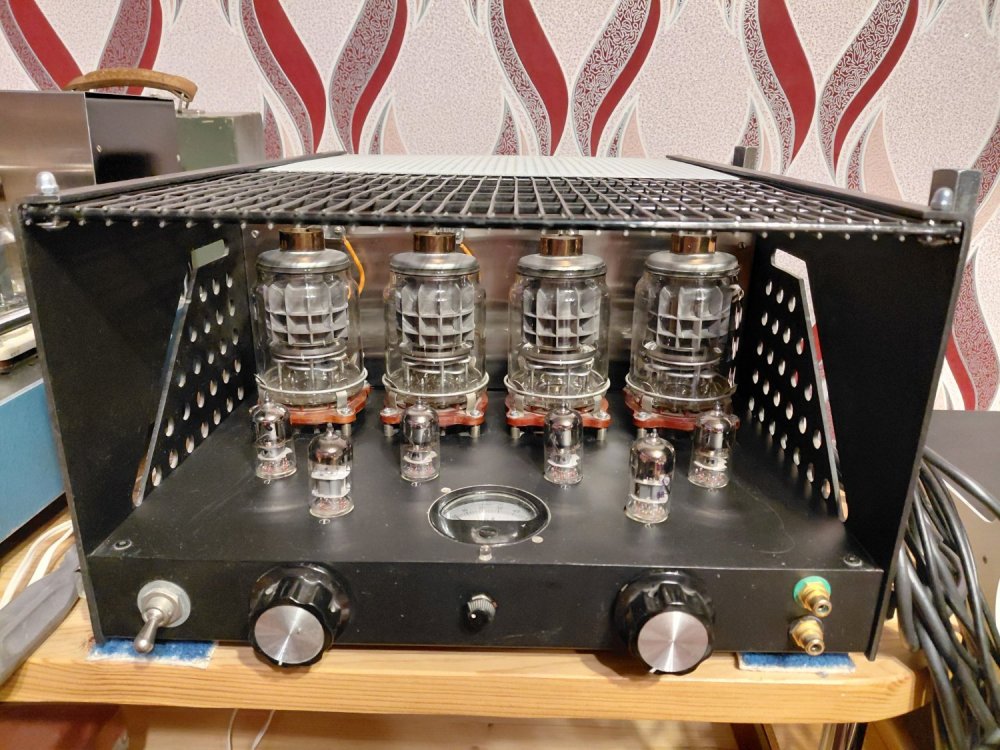

Вот такой получился усилитель.

Юрий_Б
Юрий_Б

Две схемы которые я делал, одна у друга трудится, другая у меня почти два года. Выкладывал тему на sonus но там мне ее засрали. https://sonus.es/topic/81-se-na-gu-72/#comments

Karagesgol
Karagesgol

Приветствую всех форумчан. Я на вашем форуме человек новый. Увидел обсуждение по поводу усилителя на ГУ-72. Вот решил тоже написать про свой опыт сборки такого усилителя.  Изначально, ещё в 20 году я

Posted Images

Юрий_Б Local

Юрий_Б

Posted
Posted
В 06.01.2023 в 17:06, Lukasarts сказал:

Прикупил плюшки.

Реле задержки питания анодников.

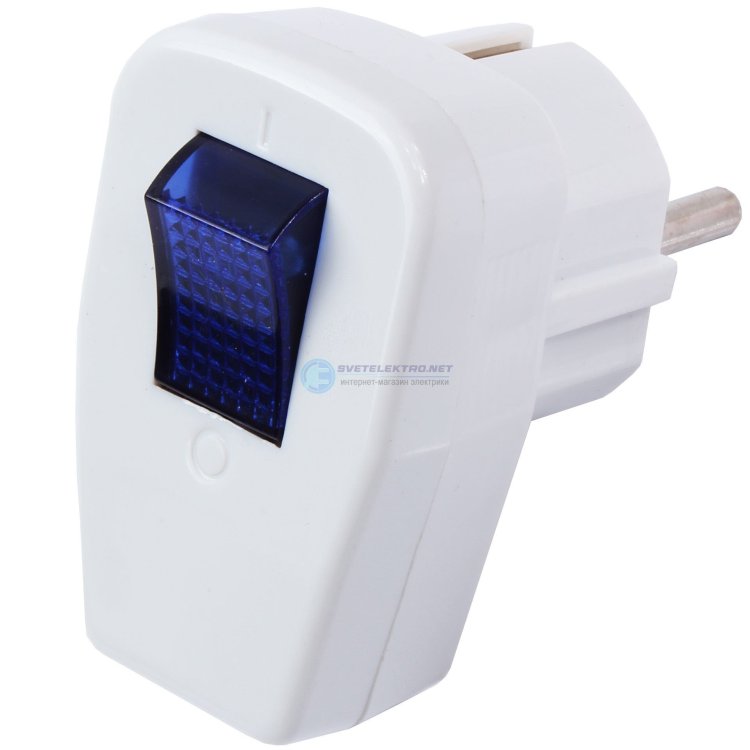

Я сейчас проще делаю, ставлю вилку с выключателем VIKO, реле на 220в собираю по схеме пускателя , без кнопки стоп. Цепи накала и смещения подключены по мимо реле. Делайте проще, усложнить всегда успеем.


Юрий_Б Local

Юрий_Б

Posted
Posted
15 часов назад, Юрий_Б сказал:

Отложил пока в сторону на 6Н6П, спаял на 6Ж4 с МКТ, звук хорош, но усиления маловато,  МКТ нужен 1:2. Параллельно 6Ж4 подпаял ПЛК 9 кроме катода, можно 9 штырьковые ставить. Хотел ,облегчить, получается на оборот. Надо делать блочно: БП, 2 моноблока.



До финиша дошли: 6Ж4 усиления маловато, П65 (6Ж51П) самый сбалансированный звук, EF80 u E810F СЧ ВЧ отлично, НЧ матрас на акустику положили.

Sergio Proficient

Sergio

Posted
Posted
10 часов назад, Юрий_Б сказал:

До финиша дошли: 6Ж4 усиления маловато, П65 (6Ж51П) самый сбалансированный звук, EF80 u E810F СЧ ВЧ отлично, НЧ матрас на акустику положили.

Е81L не доводилось юзать?

Юрий_Б Local

Юрий_Б

Posted
Posted
6 минут назад, Sergio сказал:

Е81L не доводилось юзать?

Делал на ней одноламповый в пентоде, звук хорошо, в триоде будет Мю=35, R=2,7K, Uak=220-225V, Iа=25mA, Ug=-3,3V если драйвером к 72, усиления маловато, не могу попробовать, нет их у меня продал, раздал, есть аналог 18046 но у нее накал 20 вольт, накальник надо менять.

Sergio Proficient

Sergio

Posted
Posted
8 минут назад, Юрий_Б сказал:

Делал на ней одноламповый в пентоде, звук хорошо, в триоде будет Мю=35, R=2,7K, Uak=220-225V, Iа=25mA, Ug=-3,3V если драйвером к 72, усиления маловато, не могу попробовать, нет их у меня продал, раздал, есть аналог 18046 но у нее накал 20 вольт, накальник надо менять.

Спасибо за ответ. Жду посылку как раз с 18046.

Georg57 Contributor

Georg57

Posted
Posted
15 минут назад, Sergio сказал:

Жду посылку как раз с 18046.

Если делать с резистивной нагр. К=24-25, с дросселем и МКТ К=35. Если источник выдает 2 вольта, для 72 самое то, у меня выход с СД 1 вольт.

Юрий_Б Local

Юрий_Б

Posted
Posted
1 минуту назад, Georg57 сказал:

Если делать с резистивной нагр. К=24-25, с дросселем и МКТ К=35. Если источник выдает 2 вольта, для 72 самое то, у меня выход с СД 1 вольт.

А сидюшник какой?

Юрий_Б Local

Юрий_Б

Posted
Posted

Сегодня по новой рассчитал и перелопатил пред для 72, как всегда перед стартом решил составить карту сопротивлений, хотя знал все элементы проверены но все же, проверяю ЛК все ок, в правом сразу косяк, в аноде первой половинке  6Н 22К ушел в обрыв, вот те бабушка и юркни в дверь. Перед монтажом все РЭ были проверены. Сопротивление жалко, не найду такое.

6 6Н6П..png


  • Like (+1) 3
Dolboyacher Local

Dolboyacher

Posted
Posted

Вот это резистор, так резистор :smile-55:Жаль усопшего :(. Немного смущает, что по току первый каскад на пару мА выше второго, привык делать либо одинаковыми, либо первый каскад немного меньше, относительно второго, но это так , мои заскоки. Юрий, а как звучание, успели оценить?

Юрий_Б Local

Юрий_Б

Posted
Posted
57 минут назад, Dolboyacher сказал:

мои заскоки. Юрий, а как звучание, успели оценить?

Почему заскоки, я всегда предыдущий на 2-5 мА меньше делаю, звучание не успел проверить, резистора нет мощного на такой номинал. С субботу на барахолку поеду, сегодня  у деда 100 ваттных целый чемодан видел, кто знал что такая бяка вылезет. Но замеры одного канала сделал. К1=18,1мА,  К2=16,2. Настрою в процессе.

BAA Master

BAA

Posted
Posted
4 hours ago, Юрий_Б said:

кто знал что такая бяка вылезет

Знал знал, 22000 Ом - тонкий провод :-)
Сильно намазано, боюсь вскрывать не поможет.

Юрий_Б Local

Юрий_Б

Posted
Posted
2 часа назад, BAA сказал:

Знал знал, 22000 Ом - тонкий провод :-)
Сильно намазано, боюсь вскрывать не поможет.

Нет, сделано на совесть, бокорезы не берут.

BAA Master

BAA

Posted
Posted
16 minutes ago, Юрий_Б said:

Нет, сделано на совесть, бокорезы не берут.

Стекло, однако.

Dolboyacher Local

Dolboyacher

Posted
Posted
1 час назад, юрий робертович сказал:

И 2вт хватает, нафиг монстры нужны?

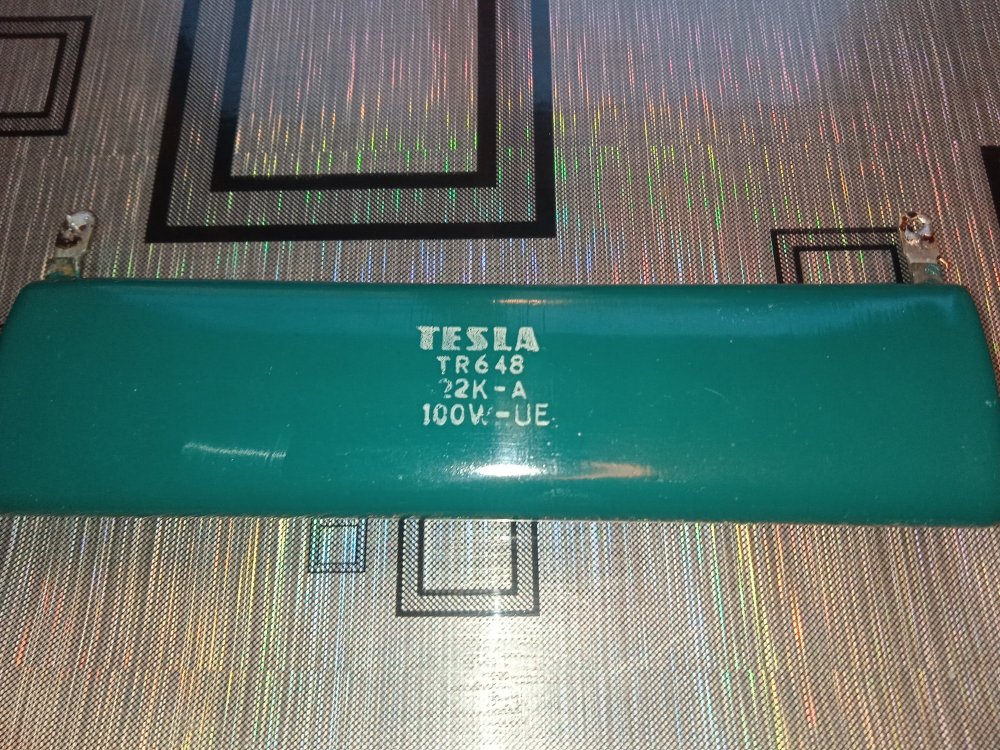

Приветствую, всех. Юрий Робертович, в вашей представленной схеме анодный резистор рассеивает P=0.009*0.009*22000 = 1.78Вт , это значит, что 2х ваттный резистор указанный на схеме, работает почти на пределе и не имеет запаса. В схеме Юрия_Б же, ток в цепи уже в 2 раза больше (18.1мА) и анодная нагрузка рассеивает уже: 0.0181*0.0181*22000 = 7.21Вт, поэтому использование 100Вт резистора несколько избыточно, но , для долгой и надежной работы, вполне оправдано.

  • Like (+1) 1
Sergio Proficient

Sergio

Posted
Posted
35 минут назад, Dolboyacher сказал:

Приветствую, всех. Юрий, в вашей представленной схеме анодный резистор рассеивает P=0.009*0.009*22000 = 1.78Вт , это значит, что 2х ваттный резистор указанный на схеме, работает почти на пределе и не имеет запаса. В схеме Юрия же, ток в цепи уже в 2 раза больше (18.1мА) и анодная нагрузка рассеивает уже: 0.0181*0.0181*22000 = 7.21Вт, поэтому использование 100Вт резистора несколько избыточно, но , для долгой и надежной работы, вполне оправдано.

Полагаю, что избыточный запас по мощности выбрар для уменьшения больцмановского шума резистора. Из условий необходимой достаточности и 10Вт хватило бы.

Юрий_Б Local

Юрий_Б

Posted
Posted
1 час назад, alnsu сказал:

Здесь есть С5 на 10 ватт 22ком

Спасибо. Я набрал из ПЭВов 23 ком. Высокоомные вообще редкость.



40 минут назад, Dolboyacher сказал:

поэтому использование 100Вт резистора несколько избыточно, но , для долгой и надежной работы, вполне

Хех, я на будущее поставил такое мощное, хочу собрать пред на 6С15П по заветам Макарова, так что самое то. Что то не цепляет задушу ничего после 6Н12С.

Dolboyacher Local

Dolboyacher

Posted
Posted
13 минут назад, Sergio сказал:

Полагаю, что избыточный запас по мощности выбрар для уменьшения больцмановского шума резистора. Из условий необходимой достаточности и 10Вт хватило бы.

Это тоже, конечно, но запас бы взял минимум 2х кратный, т.к. указанная производителем мощность у некоторых импортных резисторов, бывает, несколько завышена, относительно наших советских. Достаточно сравнить ,например, ругаемый многоими Киваме или распространённые тайваньские металлопленочные с BC и УЛИ.

  • Like (+1) 1
Dolboyacher Local

Dolboyacher

Posted
Posted
8 минут назад, Юрий_Б сказал:

Что то не цепляет задушу ничего после 6Н12С.

Сильно ли отличается по подаче от хороших 6н8с, сравнивали? 6н12с у меня нет, но было желание приобрести, поэтому и интересуюсь.

yroxi Community Regular

yroxi

Posted
Posted
28 минут назад, Dolboyacher сказал:

Сильно ли отличается по подаче от хороших 6н8с, сравнивали? 6н12с у меня нет, но было желание приобрести, поэтому и интересуюсь.

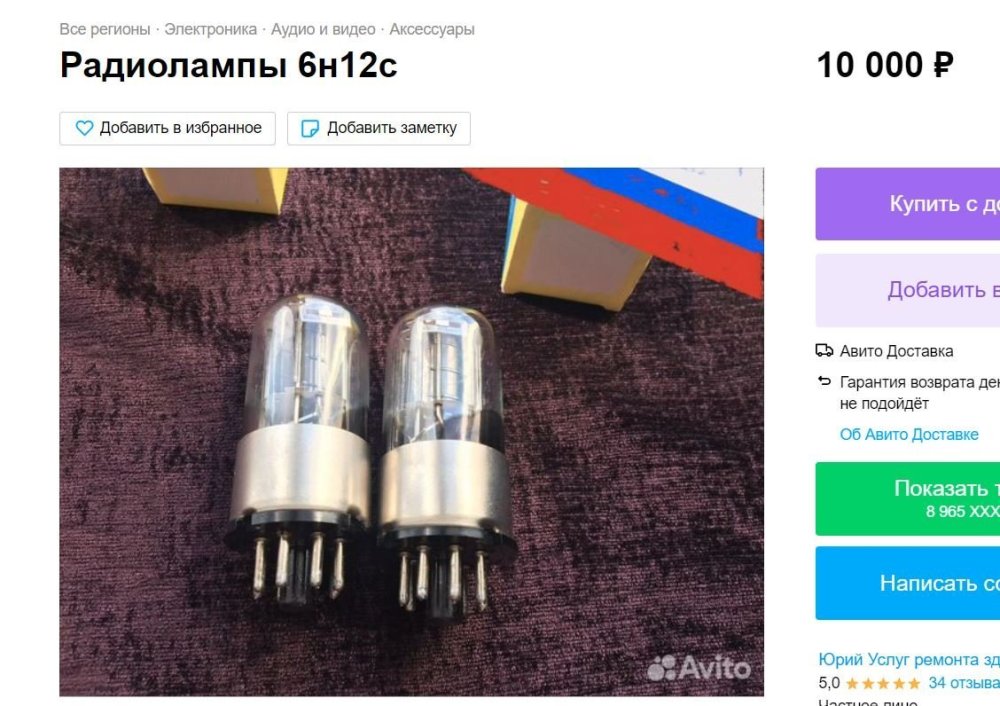

Глянул 6Н12С на Авито и удивился...(цена  за пару)
