УНЧ на ГУ-72

Lukasarts

By Lukasarts
in Valve

 Share

Recommended Posts

  • Replies 504
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Karagesgol
Karagesgol

Вот такой получился усилитель.

Юрий_Б
Юрий_Б

Две схемы которые я делал, одна у друга трудится, другая у меня почти два года. Выкладывал тему на sonus но там мне ее засрали. https://sonus.es/topic/81-se-na-gu-72/#comments

Karagesgol
Karagesgol

Приветствую всех форумчан. Я на вашем форуме человек новый. Увидел обсуждение по поводу усилителя на ГУ-72. Вот решил тоже написать про свой опыт сборки такого усилителя.  Изначально, ещё в 20 году я

Posted Images

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, Sergio сказал:

Для преда и драйвера сделайте т. н. электронный дроссель, выиграете во всём.

Вы это имеете в виду?

Я обращал внимание ранее....


Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 минут назад, Lukasarts сказал:

для общего развития

Для общего развития существует учебник, а форум общему развитию только навредит.

  • Like (+1) 1
  • Thanks (+1) 1
Sergio Proficient

Sergio

Posted
Posted
16 минут назад, Lukasarts сказал:

Вы это имеете в виду?

Я обращал внимание ранее....


Да, типа такого. А там уж и до стаба рукой подать и фиксированного смещения.

Смотрите схему Lynx на лампе ГУ-72.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted

А он здесь каким боком? Схеме лет больше чем ему. Лично мне она неинтересна, я полупроводники по минимуму стараюсь пихать в ламповые конструкции, обхожусь. Блажь у меня такая.:smile-03:

  • Like (+1) 5
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, ДимДимыч сказал:

Нельзя спорить только с женщиной!

 С Андронниковым можно.

Увековечить в камне!

Sergio Proficient

Sergio

Posted
Posted

Нее.. С Андронниковым и Бокаревым спорить не надо. Надо внимательно слушать и применять на практике. Подходы у них разные, поэтому каждому-своё.

Sergio Proficient

Sergio

Posted
Posted

Stan Marsh, ваш подход мне тоже импонирует, особенно открытость, которая была проявлена (не без вашего благословения) в ветке по безтрансформаторным усилителям. На 6С4С обязательно схему безтрансовую сделаю.

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

Прикупил плюшки.

Реле задержки питания анодников.

Дистрибьютеры питания сетевых трансформаторов. В усилителе их будет шесть.




  • Thanks (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
2 часа назад, Sergio сказал:

Накал отдельным трансом?

Да...у меня есть ДВА отдельных транса.

Можно использовать один "накальник" на две лампы ?

Или лучше использовать накал каждой от своего трансформатора ?

Спасибо.

Смещение тоже питаем от одного транса ? или каждое смещение для каждой лампы от своего транса ?


Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

покопавшись в гараже ...были найдены пара одинаковых анодных красавца ) ТА-244-127/220-50

коммутируем 200 + 20 = 220 и 200 + 20 = 220

получаем 220 *1.4 = 308 и 220 *1.4 = 308

308 + 308 = 616 в

10 вольт упадет на дросселе )))

красота )



Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

Касательно стабилизации. Принял решение (не без помощи сокамерников)  перед усилителем поставить  сервоприводный стабилизатор.

Den101 Proficient

Den101

Posted
Posted
31 минуту назад, Lukasarts сказал:

Касательно стабилизации. Принял решение (не без помощи сокамерников)  перед усилителем поставить  сервоприводный стабилизатор.

А олдскульный феррорезонансный чем не угодил? Проще, надёжнее, дешевле...

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, Васянин Сергей сказал:

Накальник один на обе лампы. И смещение от одного источника.

Есть ещё транс  ТаН 46

Если этот транс будет выполнять смещение для гу72 и накала ламп предварительного каскада - это не будет противоречить религии?

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, Den101 сказал:

А олдскульный феррорезонансный чем не угодил? Проще, надёжнее, дешевле...

А можно посмотреть на схему? Спасибо.

Den101 Proficient

Den101

Posted
Posted
3 минуты назад, Lukasarts сказал:

А можно посмотреть на схему? Спасибо.

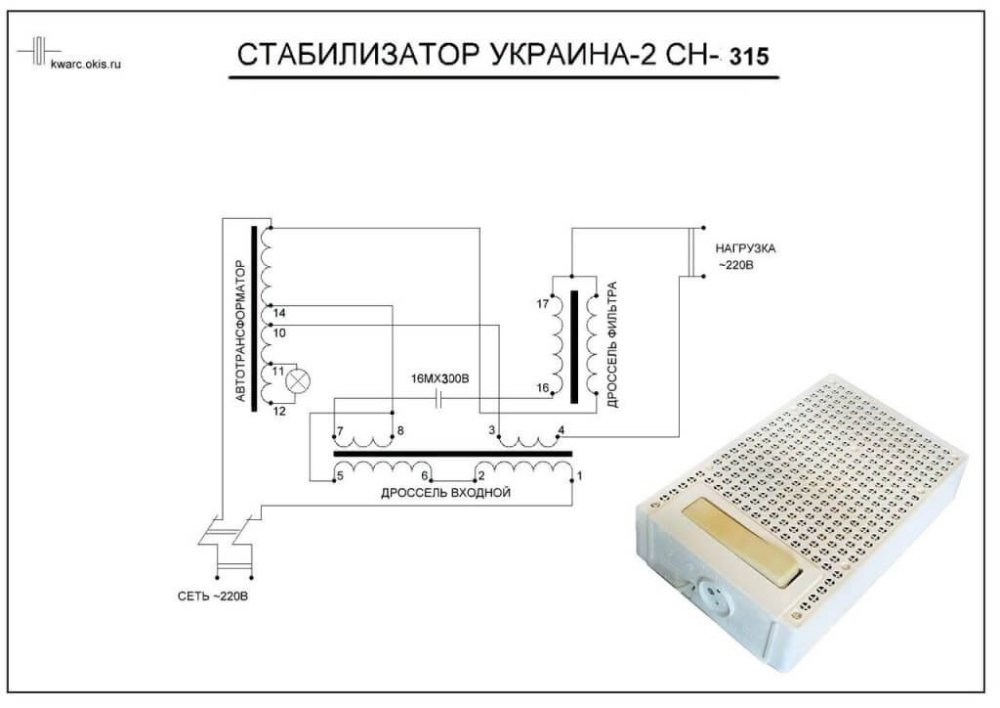

Ну типа такого. Когда-то в каждом доме были)83f2fc65f45557477e471e1433636062.thumb.jpeg.c5d513438fdb23f7f5783078dba55652.jpeg

Sergio Proficient

Sergio

Posted
Posted

В смещении не забудьте конденсаторы с "ползунков" на землю поставить.

Феррорезонансный не нужен, да и сервоприводный тоже, есть электронные сетевые стабилизаторы.











Кружка Local

Кружка

Posted
Posted
10 часов назад, Lukasarts сказал:

были найдены пара одинаковых анодных красавца  ТА

Ещё раз: перед размещением на шасси, стоит как минимум воткнуть этих уродцев в сеть на ХХ. Причем, как уже говорил выше Александр: на всю первичку. Так что напряжения на выходе будут меньше.

  • Thanks (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
2 часа назад, Кружка сказал:

Ещё раз: перед размещением на шасси, стоит как минимум воткнуть этих уродцев в сеть на ХХ. Причем, как уже говорил выше Александр: на всю первичку. Так что напряжения на выходе будут меньше.

Я помню) спасибо.

Воткнул.... Молчат.  Чуть позже поменяю)

Кружка Local

Кружка

Posted
Posted
32 минуты назад, Lukasarts сказал:

Воткнул.... Молчат.

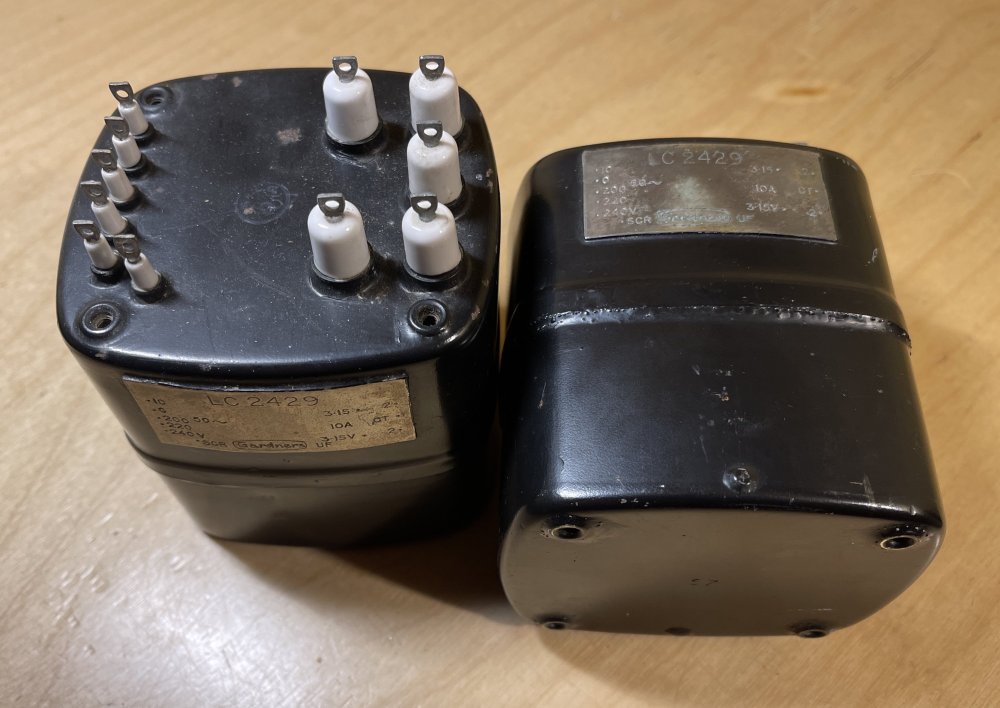

Счастливый. У нас видимо другая сеть. Вчера воткнул очередную пару Английских накальников. Первичка 250в. Гудят. Хотя и не сильно. ХХ 26-30мА.


  • Like (+1) 1
  • Thanks (+1) 1
