1 minute ago, Xрюн222 said:

Вроде было где-то на АП про C= 50 I/U.

Пульсации от напряжения не зависят, при С фильтре. Они зависят от тока нагрузки, емкости и частоты...
Вставляем 50*0,1/1000=5/1000= 5е-3. 5000 микрофарад?

  • Like (+1) 1
  • Replies 945
  • Created
  • Last Reply

Top Posters In This Topic

Posted

Анодное около 480 вольт, кенотрон 5ц3с, ток 140 ма, единственный клнденсатор МБГП то ли 4 мкф х600в, то ли 6 мкф х 500, стерлось. И это не симулятор какой нибудь, это прям сейчас,  в процессе, слушаем "синЬфонии Штоштаковича" (С).


Posted
3 минуты назад, BAA сказал:

Пульсации от напряжения не зависят, при С фильтре. Они зависят от тока нагрузки, емкости и частоты...
Вставляем 50*0,1/1000=5/1000= 5е-3. 5000 микрофарад?

Посчитал независимо и непредвзято, получил столько же :smile-61:

Posted

Коэфф. пульсации на первом конденсаторе при ДППВ примерно рассчитывается именно по формуле Ро=(300*I)/(U*C), пульсации в процентах, ток в миллиамперах, емкость в микрофарадах. Для наших дел точности с избытком.

Posted

Да, вопрос в том, какой коэффициент допустим/приемлем/нормирован и тд и тп? Ну слух? По приборам? По книге?

Posted
5 минут назад, Sergio сказал:

Да, вопрос в том, какой коэффициент допустим/приемлем/нормирован и тд и тп? Ну слух? По приборам? По книге?

Нормирован по книге, замеренное прибором, приемлем , на слух.

Posted

Ну вот и вольты откуда появились. Проценты умножаем на U-. Теперь понятно.
Только что посчитал с R перв=33 ом, что очень мало. 145В п-п при 5 мкФ. В симуляторе. Угол ведения 41 град, или 2,3 мсек. 100 ом вернее, не считая вентилей. Не очень помогает.
Такая пульсация для PP пойдет... наверное
Ну и по классике dUc/dt=Ic/C имеем 200/0,01=0,1/С => С=0,001/200 =5е-6... в полтора раза мимо. Но на самом деле лучше (145 против 200)

Posted
10 минут назад, Sergio сказал:

какой коэффициент допустим

На первом конденсаторе? 1...5℅. Дальше у нас  фильтр LC или RC.

  • Like (+1) 1
Posted
14 minutes ago, Sergio said:

Ну слух? По приборам? По книге?

Вроде как пояснили - для столько % имеем примерно столько емкости. Некая начальная величина. А дальше - "сама, сама". Много/мало, фонит/не фонит и так далее. Про меньшую заметность 50 Гц уже писали.

Posted
28 минут назад, Sergio сказал:

Исключительно по фильтрации.

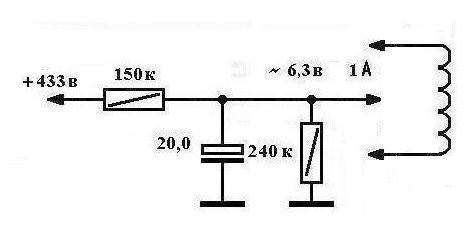

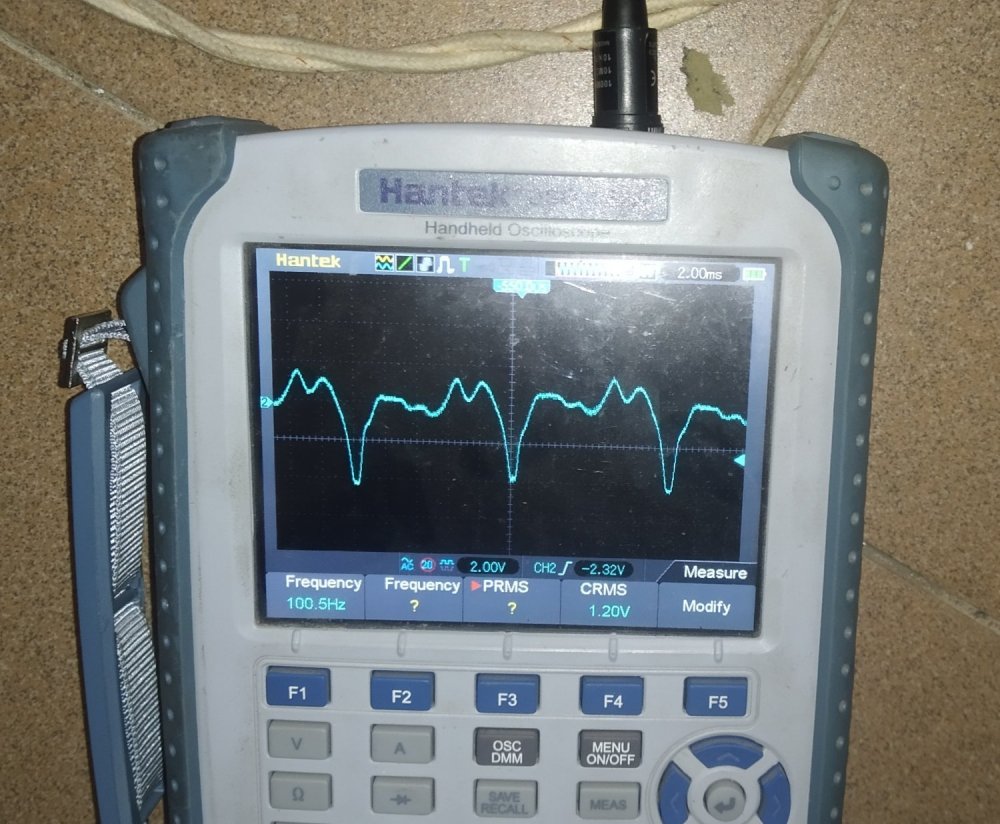

Что не так с фильтрацией на картинке?

24 минуты назад, Xрюн222 сказал:

Анодное около 480 вольт, кенотрон 5ц3с, ток 140 ма, единственный клнденсатор МБГП то ли 4 мкф х600в, то ли 6 мкф х 500, стерлось. И это не симулятор какой нибудь, это прям сейчас,  в процессе, слушаем "синЬфонии Штоштаковича" (С).




Posted
16 минут назад, Ollleg сказал:

ЭТО круто - хотел бы я поприсутствовать, когда на слух будет определяться первая ёмкость в бп после кена в 1000мкф при 100ма и 450 вольт. Там уже и глазами можно.... на салют кена полюбоваться:smile-03:

Тут есть ещё круче специалисты, они направление проводов слышат, конденсаторы с пайками греют и много других чудес делают

Posted
10 минут назад, Sergio сказал:

Тут есть ещё круче специалисты, они направление проводов слышат, конденсаторы с пайками греют и много других чудес делают

А также есть специалисты, которые почти каждый день направление проводов даже видят на дисплее прибора, И при оказии даже сфотографировать могут -  "провод в одном направлении" и "провод в другом направлении". Типа как те красивые картинки спектров из темы про корректор и оцифровки.

Posted
42 минуты назад, Ollleg сказал:

ЭТО круто - хотел бы я поприсутствовать, когда на слух будет определяться первая ёмкость в бп после кена в 1000мкф при 100ма и 450 вольт. Там уже и глазами можно.... на салют кена полюбоваться:smile-03:

В чем проблема понять,  приемлем ли тот уровень фона для себя,  или нет? В пределаз написанного в книге,  видно по опытным результатм.

Ну и звуковые свойства , тем более не прибором понимаем.

  • Like (+1) 1
Posted
22 минуты назад, Sergio сказал:

Тут есть ещё круче специалисты, они направление проводов слышат, конденсаторы с пайками греют и много других чудес делают

Банальные,  давно известные практически всем, факты и приемы.

Posted
4 часа назад, Алекс сказал:

Верхний красный: для 1200в и 100ма = 2500мкф? :scare:

Первый конденсатор после выпрямитель 5uF  ,пульсация 5% .

Откуда 2500мкФ?

  • Smile 1
Posted
16 часов назад, Xрюн222 сказал:

Вроде было где-то на АП про C= 50 I/U.

Бред полный! Зачем опять это повторять?

На старом АП ,автору этой "формулы"  "натыкали" по факту по его же книге,что речь была о БП для ВЧ устройства. И все это сокращение до этой "формулы" это ошибка.

Posted
В 05.04.2025 в 06:20, Михаил SM сказал:

И  скорее всего ( в другом ракурсе критичности )  , БП  под такое напряжение имеет три последовательных электролита ( в реальности и параллельные группы) , хорошо если только после дросселя , но часто и перед ним.  При условии , что БП имеет в наличии неполярные(кто не в теме) бумагомаслянные конденсаторы , минимум МБГВ 100(200) мкф/1000в  , выход звука с таким БП ( и МКТ в драйверном каскаде) обеспечивается уже при 950 ... 1000в . Прямое сравнение , когда убираешь гирлянды электролитов и ставишь МБГВ  у многих вызывает что-то вроде легкого шока , так как звук ГМ 70 на самом деле удивительно ""энергичен и академичен"" одновременно .

При наладке ,да была этажерка из электролитов с выравнивающими резюками.

В окончательном варианте только бумажные высоковольты (100х1600 и 200х1600-2000)и высоковольтная пленка параллель. Сначала LC +LC мой любимый каскад....но в окончательном варианте хватило CLC (П образный)...но первый кондер 2мкф и он свою роль играет, ставил 10 ,не понравилось.

И да ГМ 70 с качественным обвесом и хорошей, качественной раскачкой ....в общем 300В оставите только для вечерней нирваны с под винцо-коньячок....драйва после 70-ки будет нехватать.

Правда только моноблоки-тауэры по исполнению из-за массо-габаритных размеров.



  • Like (+1) 1
Posted
В 06.04.2025 в 01:23, CHEL_EV сказал:

И сколько мкф оптимально в БП для ГМ70, бумагомаслянных?

У меня в LC -600uf было,в  CLC-2uf(можно до 5 uf)-L -500uf. Меньше звучок хромает если выкрутить громкость от 2"часов",больше (емкость) явного выигрыша не заметил. Но дроссель должен быть хорошим и подбирайте индуктивность. По качеству железа М6 хватит,аморф или что-еще излишне.ИМХО.

Хотя даже для тугих Монитор Аудио Бронза (отвратительные по звуку колонки:)) регулятор больше чем на 3 "часа" уже перебор.

Posted
В 11.04.2025 в 18:35, alex41697 сказал:

При наладке ,да была этажерка из электролитов с выравнивающими резюками.

В окончательном варианте только бумажные высоковольты (100х1600 и 200х1600-2000)и высоковольтная пленка параллель. Сначала LC +LC мой любимый каскад....но в окончательном варианте хватило CLC (П образный)...но первый кондер 2мкф и он свою роль играет, ставил 10 ,не понравилось.

И да ГМ 70 с качественным обвесом и хорошей, качественной раскачкой ....в общем 300В оставите только для вечерней нирваны с под винцо-коньячок....драйва после 70-ки будет нехватать.

Правда только моноблоки-тауэры по исполнению из-за массо-габаритных размеров.



Спасибо за опыт . Может , скорее , пленочные (если 1600в ) типа к75 .  Бумажные известны из советских только МБГВ (100...200мкф х 1кв ) , есть немецкие , конечно, Bosch MP , это топ .   Непонятно , какой тип выпрямления применили -  ДППВ или удвоитель . Если советские 5ц3с , то скорее удвоитель , ставил в нем после кенотронов 2 х 20мкфх 750в (Бошь ) , потом 5 гн и после него - 100 мкф х 1кв МБГВ ( Uраб. = 950в). Помимо драйва , есть субъективное -  живость , подача , тембры. Как то не меряется сия ""беда"" ни приборами , ни симуляторами , но уши фиксируют различия , если меняешь электролиты (кроме B.G)в БП на пленочные конденсаторы.

Конкурент ГМ -70 в моём опыте -  моноблоки на сдвоенных 300В Р.S.E. , до 20вт , но и драйв тут по мне ""поглавнее "" ( даже) одиночной ГМ70 будет на АС уровня (согласования) Альтек ( 604) или Корал (Х-15 к примеру) .

  • Like (+1) 1
  • Thanks (+1) 1
Posted
21 час назад, Михаил SM сказал:

Спасибо за опыт . Может , скорее , пленочные (если 1600в ) типа к75 .  Бумажные известны из советских только МБГВ (100...200мкф х 1кв ) , есть немецкие , конечно, Bosch MP , это топ .   Непонятно , какой тип выпрямления применили -  ДППВ или удвоитель . Если советские 5ц3с , то скорее удвоитель , ставил в нем после кенотронов 2 х 20мкфх 750в (Бошь ) , потом 5 гн и после него - 100 мкф х 1кв МБГВ ( Uраб. = 950в). Помимо драйва , есть субъективное -  живость , подача , тембры. Как то не меряется сия ""беда"" ни приборами , ни симуляторами , но уши фиксируют различия , если меняешь электролиты (кроме B.G)в БП на пленочные конденсаторы.

Конкурент ГМ -70 в моём опыте -  моноблоки на сдвоенных 300В Р.S.E. , до 20вт , но и драйв тут по мне ""поглавнее "" ( даже) одиночной ГМ70 будет на АС уровня (согласования) Альтек ( 604) или Корал (Х-15 к примеру) .

Бумага-масло МБГЧ и МБГВ последовательно. 1600 вольт пленка.

Выпрямлял сначала высоковольтными диодами (макетировать начинал вообще диоды последовательно:)) )

далее удвоитель на кенотронах. Потом сделал просто последовательно три полноценных кенотронных выпрямителя. Дроссель стоит после объединения в общую линию (уже на 1250вольт).При последовательном наращивании напряжения с помощью кенотронного выпрямления стирается картина по звуку при замене кенотронов на быстрые диоды.Нет резкой разницы в пользу кенотронов.

Сейчас параллельно с ГМ-57 буду переделывать усилитель на ГМ-70. По мере эксплуатации родились идеи твиков и наконец то пришло понимание как оформить корпуса -башни в одном стиле.

Есть хорошие высоковольтные конденсаторы (в медтехнике применяются) 500мкф на 1440 вольт.

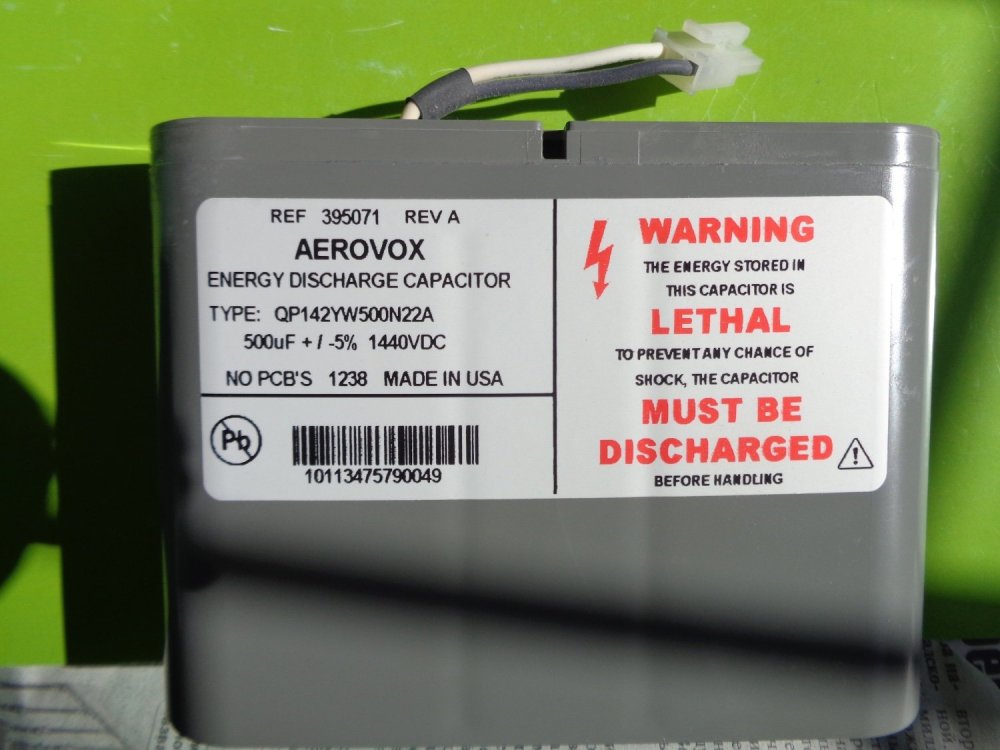

Конденсаторы в БП 500,0х1440 В.JPG

  • Like (+1) 2
  • Thanks (+1) 1
Posted

Ну и к 75-40 БВ 200(100)миф х1600 вольт так же применял для набора емкости.

Если делаете CLC то качество первого кондера в приоритете.После дросселя можете шунтировать, например набрать этажерку ССГ..как вариант. Или хорошей пленки.



Posted
1 час назад, alex41697 сказал:

Есть хорошие высоковольтные конденсаторы (в медтехнике применяются) 500мкф на 1440 вольт.

И оно так-же очень хорошо  "жахает",если что то пойдёт не так.

Так что желаю таких конденсаторов в БП только для личного использования. Посторонним людям ,в коммерческих проектах, так делать не надо! Не берите грех на душу!

  • Like (+1) 1
Posted
7 часов назад, Buran81 сказал:

И оно так-же очень хорошо  "жахает",если что то пойдёт не так.

Так что желаю таких конденсаторов в БП только для личного использования. Посторонним людям ,в коммерческих проектах, так делать не надо! Не берите грех на душу!

Благодарю за совет.Эти аэровоксы отработали года два с половиной при 1300 в,полет нормальный.Коммерческих проектов не делаю,в обмен на детали и лампы за всю историю отдал два усилителя, каюсь за один добавили денег:)),остальное дарил близким людям. И у меня везде ступенчатое нарастание как накала так и анодного напряжения.Как инженер-электрик не люблю пусковые скачки тока,"мягкое" включение наше все:)



Posted
В 23.09.2024 в 04:54, Михаил SM сказал:

Лучше отдельный накальный трансформатор с обмотками под ДППВ , два Д305 на радиаторе , гасящий баластный резистор после диодов 0,2..0,3 ом , Блек гейт  4700мкф х35в -дроссель 0,2гн - 4700мкфх35в . Сам накал ГМ70  бумагомасл. конденсатором порядка 8 мкф зашунтировать ..,  спать легче будет .

https://rudatasheet.ru/diodes/d305/?ysclid=m1e1ubzq9h621960570

Да ДППВ,да Д305,да дроссель...на 0,4 Гн,можно вместо БГ поставить Керафайн. И самое главное-все это предвариловка перед девайсом Рода Колемана. Решил при апгрейде усилителя организовать питание по его рекомендации, благо,что он делает платы и для 300В и для ГМ-70. Платы уже пришли домой (в Новосиб).

  • Like (+1) 1
Posted
14 часов назад, alex41697 сказал:

500мкф на 1440 вольт.

Одно время их можно было довольно просто и не дорого купить. Здесь на форуме повстречались и в проекте на ГМ-60. Под свои хотелки оставил 196х2300в :smile:

  • Like (+1) 1
