Диалога нет, или устали или ждут чего то.

Тогда у меня вопрос для продолжения темы, а именно. Как создаются вибрации в моторе головки? Вернее кто их производит? Сам механизм возникновения и кто это делает? Известно же что сам по себе динамик это преобразователь электро магнитных колебаний в звуковые волны. Ну, понятие о динамике как о линейном двигателе мы пока опустим, не исключая что это так. В целом вопрос о вибрации и её природе.

Posted

Ну вибратор у строителей можно занять, а я задал конкретный вопрос т.к. в книгах толкование об этом эффекте преобразования довольно разные.

Posted
55 minutes ago, Сергей А said:

Пора к ШП вернуться.

А это всё о нём, надо не на ожиданиях "сидеть", а активность не забывать. Думаете то что я вам показал и рассказал всё? Жить как то веселей надо, а не одним ШП в корзине.

Posted
On 11/20/2022 at 4:33 PM, Valentin said:

разделение вибраций от движения

Давление и скорость вещи разные, но мотор у вас тот-же: катушка-магнит.
А вибрация есть движение возвратно-поступательное. Строители, и не только, в курсе.

Posted
1 hour ago, Stan Marsh said:

Валентин, давайте создадим тему по Торнадо, там можно будет выложить ваши наработки.

Я не против создания темы о Торнадо и моих нароботках. Только одно смущает написано много и привязано к теме о ШП, если бы раньше вы это предложили, а сечас это потребует много усилий. Сама идея Торнадо далеко идущая и многое стало понятно со временем, есть моменты где теорию TSP просто разбомбить можно. И это надо сказать что бы кто то из лаборатории прислушался т.к. тем что мы сейчас пользуемся это откровенный огрызок.

Мне в принципе осталось тут не долго людей удивлять. Я хочу рассказать о ... будущем. Есть подозрения что не смогу провести это дело до конца по ряду причин, вот и хочу поделиться - как получить звук без ящика и мембраны.

30 minutes ago, BAA said:

Давление и скорость вещи разные, но мотор у вас тот-же: катушка-магнит.
А вибрация есть движение возвратно-поступательное. Строители, и не только, в курсе.

Оказывается давление производится при направленном движении и ... томозит скорость. Вы правильо сказали что такое вибрации, но к Лоренцу это отношение не имеет - у Лоренца было поонятие вибрирующие движение типа возратно-поступательного. Я своей конструкцией доказал что у Лоренца два физических явления это вибрации и направленое движение.

У меня почти тот самый мотор и называется магнитный, но он составной и катушка необычная. Их совместный продукт тот самый что и везде в головках, только движение там крутящие и его удалось устранить. Нет в этой конструкции возрвратно- поступательного движения, если бы и было я бы панель/мембрану не смог бы удержать/зафиксировать в одной точке магнитного поля.

Posted

Мау, это о трясунах пишут. А нас интересует откуда берутся вибрации у обычной катушки в обычном динамике. мы же эти полученные вибрации транспоритруем на поверхность мембраны/диффузора.

Ладно, подскажу. Есть два вида объяснений природы этого явления:

- это продукт взаимодействия двух разных по своей природе магнитных полей, постоянного магнитного поля и электро-магнитного поля от сигнала наведённого катушкой. Т.е. это тёрка между магнитными полями;

- вибрация это продукт геометрического изменения провода на малекулярном уровне под действием постоянного магнитного поля и электрического сигнала.

Теперь вопрос упрощается - какое из утверждений верное? Ссылок на это не даю, т.к. нам они и не нужны будут, меня лично маратели бумаги мало интересуют.

Posted

Я не думаю что у вас в форуме есть подстрекатель, ... не говорю что провокатор, хоть это и больше подходит. Не 10 лет мой дорогой, а более 20 лет в Инете, и как реагировать на бодобные выпады мне хорошо известно.

Давай, продолжай, надо же прогреть читателей и посетителей! :smile-03:

Posted
3 hours ago, Valentin said:

вибрация это продукт геометрического изменения провода на малекулярном уровне под действием постоянного магнитного поля и электрического сигнала.

Провод скорее распухнет рт нагрева чем от пондемоторных сил.
Если магнитное поле в катушке не есть сигнал (ток), то в каком физическом виде есть сигнал?
Возвратно-поступательного вращения не бывает?

Posted

Практически все головки работают с возвратно-поступательном движением, в панели с бабочкой этого практически нет. Сама геометрия катушки напоминает токовую рамку эл. двигателя и по з-ну Лоренца старается отработать вращательное движение как преимущественное, где и томозится эффективно в конструкции рамы панели. Лоренц сидит не только в динамиках, это он работает эффективно в эл. моторах.

Если бы мы имели вибрацию от магнитных полей мы бы получали бы её в не конструкции материалов, а где то в недалёком пространстве от катушки и магнита. Но материал получивший вибрацию не реагирует на магнитные поля, а именно в нём происходит транспортировка вибраций.

Изменения геометрии проводника от магнитного поля и сигнала в нём выглядит предпочтительней чем идея с магнитными полями и их тёркой. Нагрев проводника и изменение после этого геометрии требует времени, мы же имеем процесс с высокой/достаточной скоростью, что устраивает получение звуковых волн в звучании.

Это всё только логика, важно для полного понятия процесса знать эти два момента, а что правдо- подобно мы узнаем чуть позже.

Posted

Электрический ток в проводнике создает магнитное поле. Еще 200 лет назад Андре Мари Ампер вывел «Закон Ампера», который описывает механическое действие и влияние одного электротока на другой - параллельные проводники с электрическим током одинакового направления притягиваются друг к другу, а противоположного направления, наоборот, отталкиваются. Данное взаимодействие обусловлено магнитным и механическим взаимодействием магнитных полей электро токов. Магнитное взаимодействие токов первостепенно, применяется в трансформаторах, электромагнитах и др. Электрические двигатели, реле и др. имеют магнитные действия, которые преобразуются в движение.

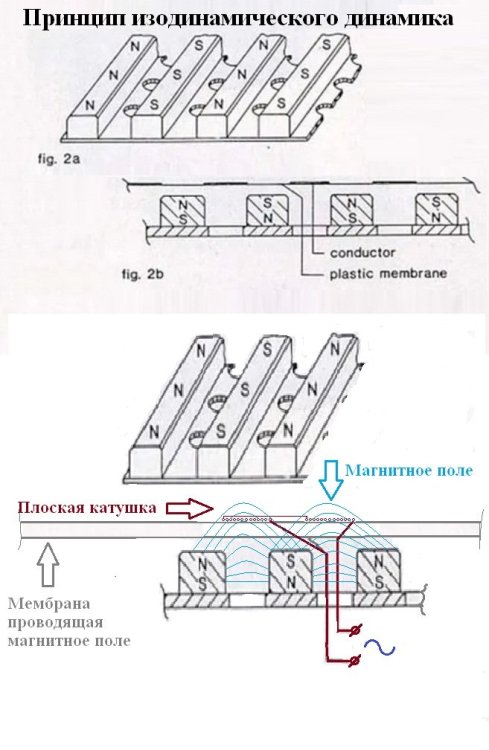

Электрический ток протекая по проводнику находящемуся в магнитном поле постоянного магнита создает движение проводника, например электродвигатели, громкоговорители и др. На рисунке ниже принцип работы плоского громкоговорителя.

Екклесиаст: «Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.»


  • Like (+1) 1
Posted
5 часов назад, Valentin сказал:

Практически все головки работают с возвратно-поступательном движением

Эл сигнал синусоидальный, также как акустические волны в воздухе,  то есть также эти процессы вроде как ,  возвратно-поступательные.

Posted
5 hours ago, Valentin said:

Изменения геометрии проводника от магнитного поля и сигнала в нём

Что такое сигнал?
Как меняется геометрия от магнитного поля?
Примеры
Магнитострикция
Изгиб (как указал Мау) опять же надо проводник на пленку клеить или гармошку делать, как у ленточников.
"Не скажу" тоже хорошо.


  • Like (+1) 1
Posted
21 minutes ago, BAA said:

Изгиб (как указал Мау) опять же надо проводник на пленку клеить или гармошку делать, как у ленточников.
"Не скажу" тоже хорошо.


Я к чему веду - гармошка не гармошка, а вот сделать свободными витки бабочки и послушать что она может. У бабочки два ряда провода до верхней и нижней части в которых находятся узлы коммуникаций катушки и они нам не инресны т.к. в магнитном поле работает только на два ряда провода. Вот эти два ряда я и опробовал сделать условно "свободными". Как ни старался, но вышло коряво - одни витки натянуты, а др. даже провесали. В целом материал затрачен и как бы там не было, а опробовать надо. Реагирует и есть звук, но очень слабый где то на уровне 0,5Вт при подаче в 30Вт от усилителя. Да, коряво получилось слышно как витки друг о друга трутся, но что удивительно АЧХ просто супер от самых низких до высоких и очень ровная. Сама бабочка была мала для опыта, возможно надо делать проект с магнето-плана высотой, без мембраны, мембрана ворует у нас НЧ не забывайте, и провод должен быть натянут как струны у гитары. Да, затратно и без гарантии на успех, но подумайте сами каков может быть выигрыш. Влаживаемся же мы в ящики и заведомо знаем что за звук выскочит от туда. Может к шутам его этот ящик и вложиться в проект где ящика заведомо не надо!?!? Куча за и куча против. Я готов слушать что скажите.

Posted

Ну как озвучить, и что? Вас я вижу даже устройство панели не интересует, нет вопросов. Я говорю об особенностях, а все прикидывают, разумеется примерно, это когда же меня коснётся сие?

Уж извините за откровенность, всё выглядит пока так с точки зрения сего форума. Но, ... у меня есть и свой форум и там люди более активные т.к. там встретились те самые чудаки типа меня и есть тема "Четыре магнита и плоская катушка", ну так начиналась бабочка с 4х магнитов, так там уже 104 страницы накатали. Расползается идея, а тот кто к теме подошёл практически того уже не остановить, звук завораживает и как оказалось самый лучший "двигатель" для активности. Так что не тут, так там - бабочке быть, а кто практически интерес имеет могу помочь выйти на контакт в Москве где уже тройная бабочка порхает. И можно договориться с мастером о изготовлении той самой бабочки, что бы руки свои поберечь, дело тонкое и с проводом, это понимают практически все кто хоть раз провод крутил.

Да, всё забываю. У бабочки есть ещё одно солидное примущество - она не греется даже при номинальной мощности и длительной работе. Это было выявлено сразу как только мы её начали исследовать. Выявелось это при 4х магнитах. В это блок из 4х магнитов чего только мы не засовывали и как правило дело кончалось дымом, а вот бабочка в 4х магнитах само центрировалась и нагрев был на 2-3 градуса больше чем температура в комнате, и это после часовой работы и нагрузке в номинальной мощности. В открытом варианте бабочки в последней модели нагрев был ровно тот же и не более. Так что я точно знаю почему горят конусы и все остальные что с катушками в типичных моторах головок. Если вы внимательно следили что я пишу, вы догадаетесь сами в чём дело и откуда дым как родной везде и всюду в катушках громкоговорителей. Жуть какая :smile-07:

Posted

Не  могу стоять на пути прогресса , мотайте смело , надо было Вам в выставке Росхайэнда поучаствовать , там были сотни энтузиастов .
Мне уже поздно , буду обычные ящики слушать.
