Однотактный усилитель на 6С4С с максимально допустимым напряжением на аноде.

Xрюн222

By Xрюн222
in Valve

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
1 час назад, Сергей Ал. сказал:

Если  такая возможность будет, стоит добавить в список 6с2с (6с5с) - при вроде близких с 6н8с параметрах в звуке, на мой взгляд,  на ступень выше, чем восьмёрка.

Добавим. Согласен. Точно лучше. И 6ж7 в триоде попробуем. Есть 6С5 и 6J5 заокеанские.

  • Like (+1) 1
  • Replies 282
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Юрий_Б
Юрий_Б

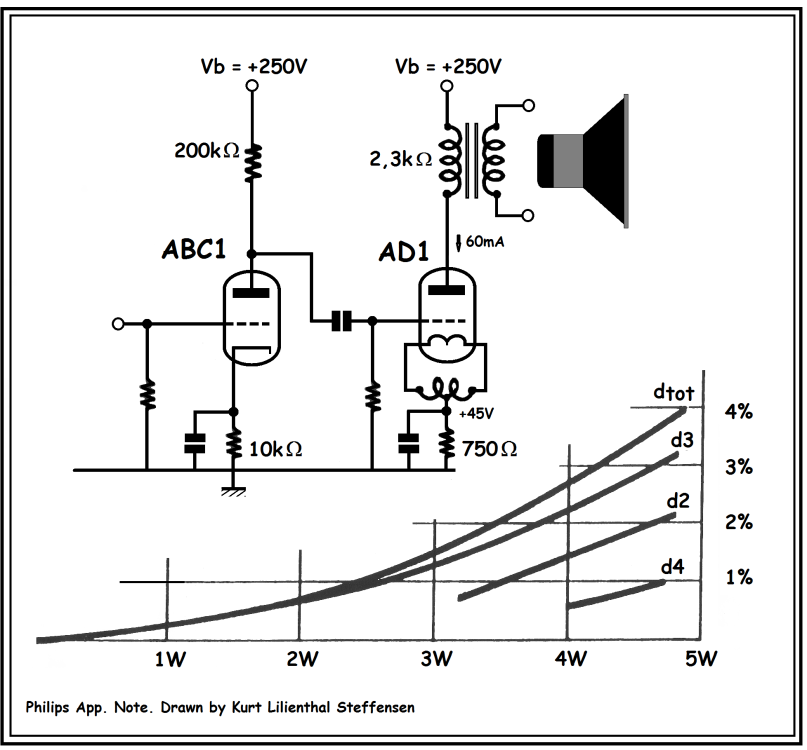

Легко. Вариант с 6А6 и 2С4С. двойное моно, раздельное питание, кены ВО-188 и АZ50, МКТ без экранов. Сделан универсальным, можно 2А3 и вся ее родня, УО-186, 53, 6А6,6N7. Проработал 11 лет, готовлю к ра

Admin
Admin

Вы мне под наш режим на графике покажите, зачем схемы другие??? Чертёж читаете? У меня есть ошибки? НЕТ!  Не нужно уходить от прямого ответа, прошу. Это ещё почему??? Ку = 16 (у

Васянин Сергей
Васянин Сергей

Давно делал аналогичный усилитель, драйвер был 2-х каскадный, в первом каскаде стояла 6Г1, во втором ГИ3. Смещение у 6Г1 было 3В, в аноде 27ком, питание 400В. В таком режиме это одна из самых линейных

Posted Images

Admin Collaborator

Admin

Posted
Posted

Тогда уж и 6ж4 триодом, а 6п9 пентодом ещё попробовать, от такого "полигона" была бы огромная польза для всех! Конечно, одно дело на бумаге, совсем другое - на реальном макете в железе.

Никита Сергеевич, торопиться не нужно, но мы будем ждать с нетерпением.:smile-50:

ВКН Local

ВКН

Posted
Posted

Могу предоставить заЛАМАНШевские ЕВС33 и CV6 (DET-20).

PS. Вспомнил еще один интересный драйвер - Р61 (VR66).

Stan Marsh Mentor

Stan Marsh

Posted
Posted

И хорошо бы с цифрами наперевес, мы всё-таки не Сундук, и рассказы про восторги авторитетных слухачей радуют, но не слишком убеждают.

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
2 часа назад, Юрий_Б сказал:

И с МКТ, усиление с разными годами 35-40, Uak=215, Ik=13,5 http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/6Zh/6Zh4/Garmoniki

А, ну так по ссылке уже всё сделано в лучшем виде. И обратите внимание, какими средствами. Но 6ж4 в триоде с МКТ нагрузкой и 6ж4 в пентоде с резистивной - весьма разная история.

Admin Collaborator

Admin

Posted
Posted

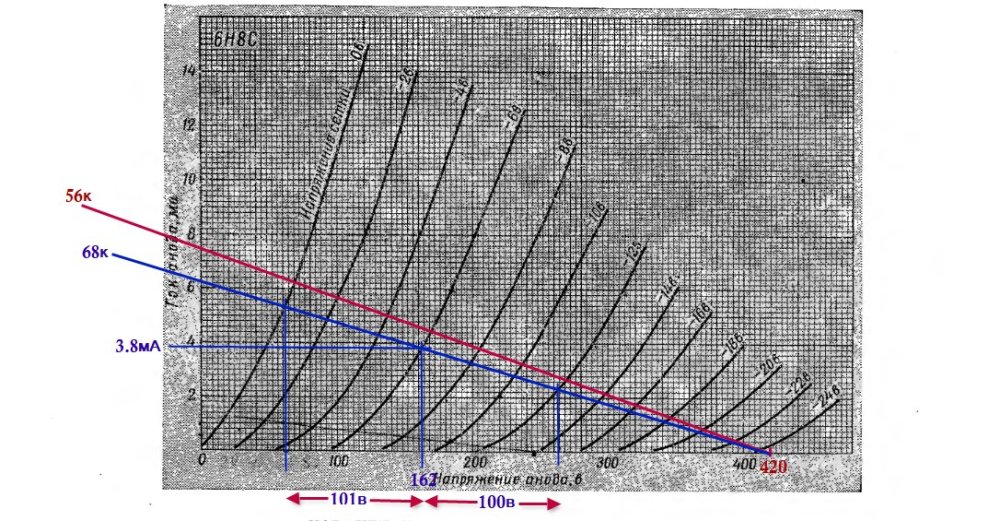

Вторая половинка 6н8с по входу усилителя:


Теперь можно половинку драйвера "скорректировать" на анодный резистор 33к вместо 30к и нарисовать схему.

п.с. 6Н8С - как один из возможных вариантов, не более того.



Admin Collaborator

Admin

Posted
Posted
10 минут назад, Xрюн222 сказал:

Но тем не менее, как там якобы лорд Рэлей якобы говорил? :smile-11:

Контрреволюция в науке?

Неважно, что кривые вахи, главное звучит!

...Где то я про конденсаторы нечто такое поминал, что их отслушивать нужно, помниться меня с чем только не смешали....:smile-03:

Так что затея без циферек никак не проходит....

Нужно видеть наглядно, где "кривое" выпрямилось другим "кривым" в обратную сторону, а то как же?

Admin Collaborator

Admin

Posted
Posted
6 минут назад, Юрий_Б сказал:

Ни когда не рассматривал пентод в усилитель, только в корр.

А кто то принуждает? Рассмотрят те, кому это интересно.



Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, Xрюн222 сказал:

Но тем не менее, как там якобы лорд Рэлей якобы говорил? :smile-11:

Ох уж эти лорды, один вон сам себя из болота как-то вытащил.



14 минут назад, Юрий_Б сказал:

не копирую

И это правильно, только так и можно чему-то научиться, иначе никак.



Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
50 минут назад, Ollleg сказал:

Контрреволюция в науке?

Неважно, что кривые вахи, главное звучит!

...Где то я про конденсаторы нечто такое поминал, что их отслушивать нужно, помниться меня с чем только не смешали....:smile-03:

Так что затея без циферек никак не проходит....

Нужно видеть наглядно, где "кривое" выпрямилось другим "кривым" в обратную сторону, а то как же?

А, кстати, что, КРГ уже законодательно отменены?

Разумеется, конденсаторы надо не только "атсматривать", но и " атслушивать", если нет априорного опыта. Нисколько не буду спориьь

Stan Marsh Mentor

Stan Marsh

Posted
Posted
5 минут назад, Xрюн222 сказал:

КРГ

Надеюсь, это не про один из представителей класса рилизинг-гормонов гипоталамуса, действующий на переднюю долю гипофиза и вызывающий там секрецию АКТГ?!:smile-03:

Admin Collaborator

Admin

Posted
Posted
2 часа назад, Юрий_Б сказал:

Ни когда не рассматривал пентод в усилитель, только в корр.



2 часа назад, Ollleg сказал:

А кто то принуждает? Рассмотрят те, кому это интересно.





1 час назад, Юрий_Б сказал:

Да ни кто, также ни кода не копирую схемы других.

Мы здесь  обсуждаем разные варианты, сколько людей, столько и мнений , желающим  разобраться выбор предоставлен и это хорошо.





Васянин Сергей Local

Васянин Сергей

Posted
Posted

Давно делал аналогичный усилитель, драйвер был 2-х каскадный, в первом каскаде стояла 6Г1, во втором ГИ3. Смещение у 6Г1 было 3В, в аноде 27ком, питание 400В. В таком режиме это одна из самых линейных ламп, в спектре были только 2 и 3 гармоники, причем 3-я была ниже 2й на 30дб. Линейные её была только 1Н3С.

  • Like (+1) 4
volli Proficient

volli

Posted
Posted
6 минут назад, Васянин Сергей сказал:

у 6Г1 было 3В, в аноде 27ком,

Прикидывал на ВАХ, ток примерно 7,5 мА, напряжение анод/катод около 135 В. Питание в районе 340В. Усиление где то в районе 10.

Admin Collaborator

Admin

Posted
Posted
В 30.11.2022 в 21:41, Ollleg сказал:
В 30.11.2022 в 18:24, volli сказал:

Ест ли возможность применения здесь  6Г1 - с их не большим коэф. усиления? Вроде бы отзывы о них не плохие.

Возможно в качестве входной ... Для драйверной в нашем режиме явно не годиться.



В 30.11.2022 в 22:13, volli сказал:

Вообще то я предполагал две лампы 6Г1 - и там, и там.:smile-06:



3 часа назад, volli сказал:

Прикидывал на ВАХ, ток примерно 7,5 мА, напряжение анод/катод около 135 В. Питание в районе 340В. Усиление где то в районе 10.

Ключевое слово

3 часа назад, Васянин Сергей сказал:

в первом каскаде

т.как для драйвера нужно не меньше 7 вольт смещения, о чём выше уже писал.

volli, Вы же хотели применить эту лампу и в первом каскаде и во втором.

:smile-33:



Guest Моя совесть

Guest Моя совесть

Posted
Posted

Тоже не спите?
