Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted
53 минуты назад, nepalimso сказал:

удвоитель напряжения (лучше тр намотать)

Ещё одну обмотку для предкаскада? Можно. Я обычно применяю то, что якобы предложили пресловутые английские учЁные:




Но вот нужно ли это? И будет ли уместно? Предположу, что в этой разработке не будет пошлого моста Гретца, а будет ДППВ Миткевича. Может даже на кенотроне.

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Всё эти программы есть... Книги и справочники тоже есть. Но чтобы из всего материала книги собрать готовую рабочую методику расчёта это нужно быть очень подготовленным специалистом. И новичкам этот пр

Климентий
Климентий

Один из самых частых вопросов новичков, является именно этот. Как бы совместными усилиями изложить методики расчёта рабочей точки для  наиболее популярных и распространённых ламповых каскадов. Не ссыл

Stan Marsh
Stan Marsh

Всё есть в книжках. Напряжение источника питания выбирается максимально возможным, но так, чтоб это не привело к излишним техническим сложностям. Рабочая точка выбирается из условия непоявления сеточн

Posted Images

Den101 Proficient

Den101

Posted
Posted
3 минуты назад, Stan Marsh сказал:

Ещё одну обмотку для предкаскада? Можно. Я обычно применяю то, что якобы предложили пресловутые английские учЁные:


А электролиты в этой схеме как себя чувствуют? Я думаю, пусковой полипропилен лучше будет.

nepalimso Community Regular

nepalimso

Posted
Posted
4 минуты назад, Stan Marsh сказал:

Ещё одну обмотку для предкаскада?

Можно и так и так


Ток не большой а её богу при 700в анодного питания лампа раскрывается

Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 минуты назад, Den101 сказал:

А электролиты в этой схеме как себя чувствуют?

Прекрасно. Но при малом токе потребления вполне можно ставить МКР.



1 минуту назад, nepalimso сказал:

так

Можно.

nepalimso Community Regular

nepalimso

Posted
Posted
3 минуты назад, юрий робертович сказал:

малая чувствительность

Да понятно что усиления у 6н7 не хватает но я про то что 1й каскад питать по полной  и у вас 45  для ел34 раскачка меньше нужна

nepalimso Community Regular

nepalimso

Posted
Posted
25 минут назад, юрий робертович сказал:

6н7с при 500-700 вольт лучше поёт

Так я про это и пишу и не только 6н7 , 650в анодное 110к и 6н9  ( 260в на аноде) тоже совсем другая песня по чему то всё упирается в 350-400в питание

Ollleg Mentor

Ollleg

Posted
Posted

В какие то дебри вы полезли, господа....

Схема для начинающих?:smile-59:

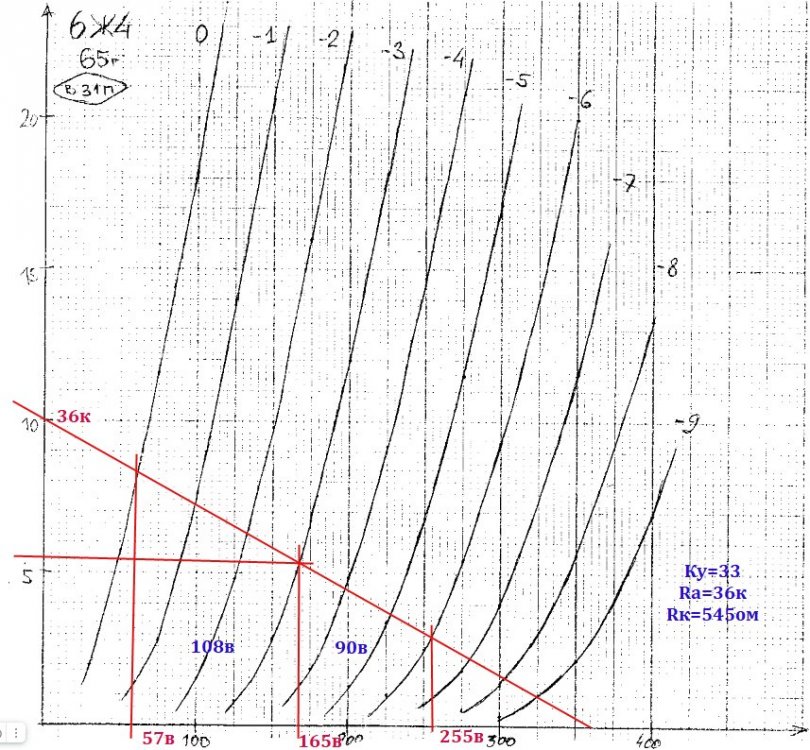

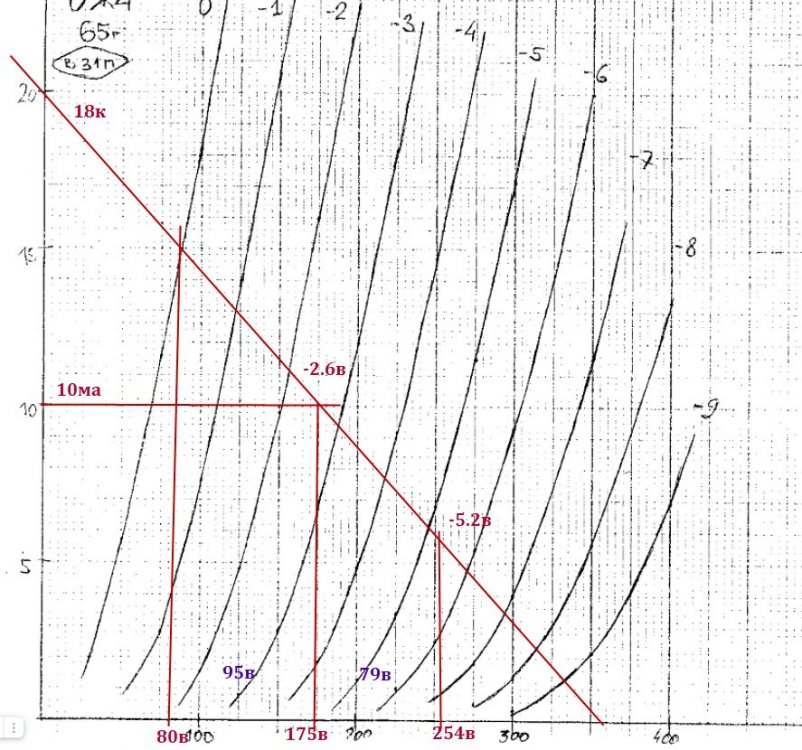

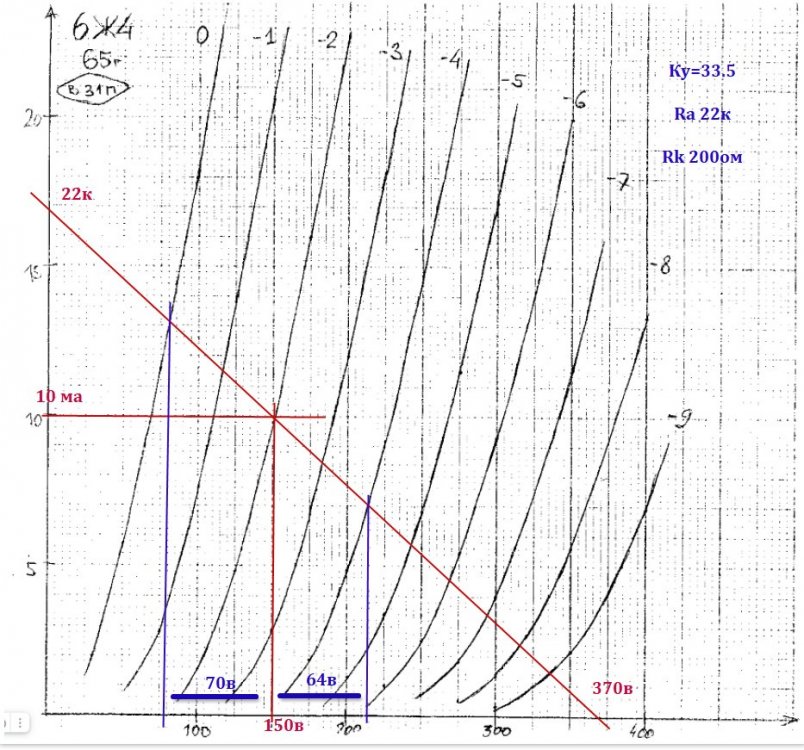

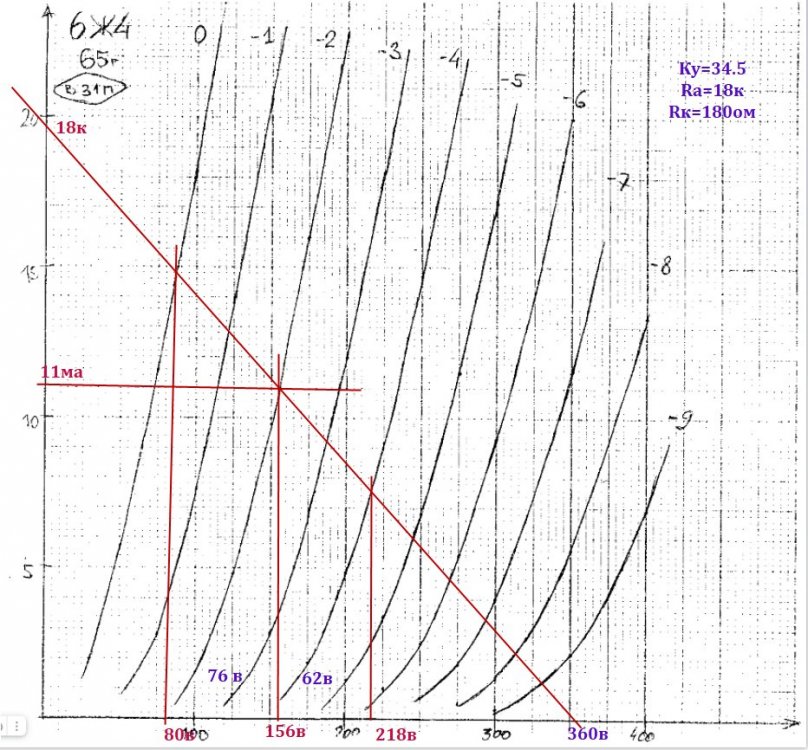

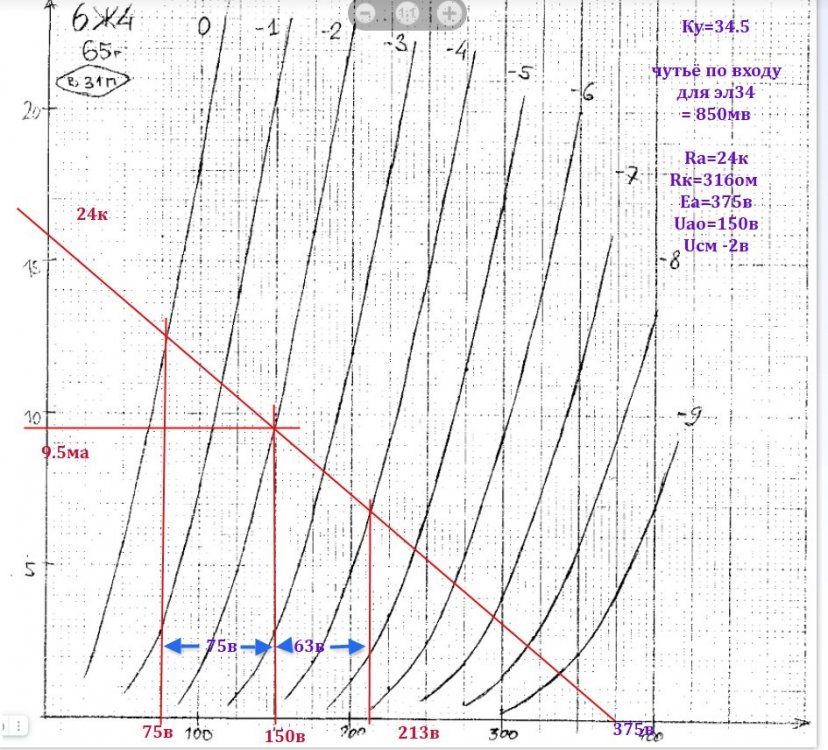

Немного помучил на графике 6ж4

Спойлер

1903821385_64182.thumb.jpg.1779e05d479092cc567145098d87f462.jpg115006565_6418.thumb.jpg.a8ab808e0664361a98eb28d248481271.jpg1720217589_6422.thumb.jpg.94e33c5f3b1410a041a6de25e3ae1308.jpg1020627369_24.thumb.jpg.e63e99cdeefb1a4bf8f21b79a5ff27c9.jpg704005201_36.thumb.jpg.29c6dca885899b2b04431d99e77ccc2c.jpg

Как мне показалось, лампа немного кривая, явно хуже по искажениям, чем 6н7с,

но нарисовались два варианта с усилением Ку=34.5,

что даёт нам номинальное входное напряжение по входу будущего усилителя в 850мв для полной раскачки эл34.

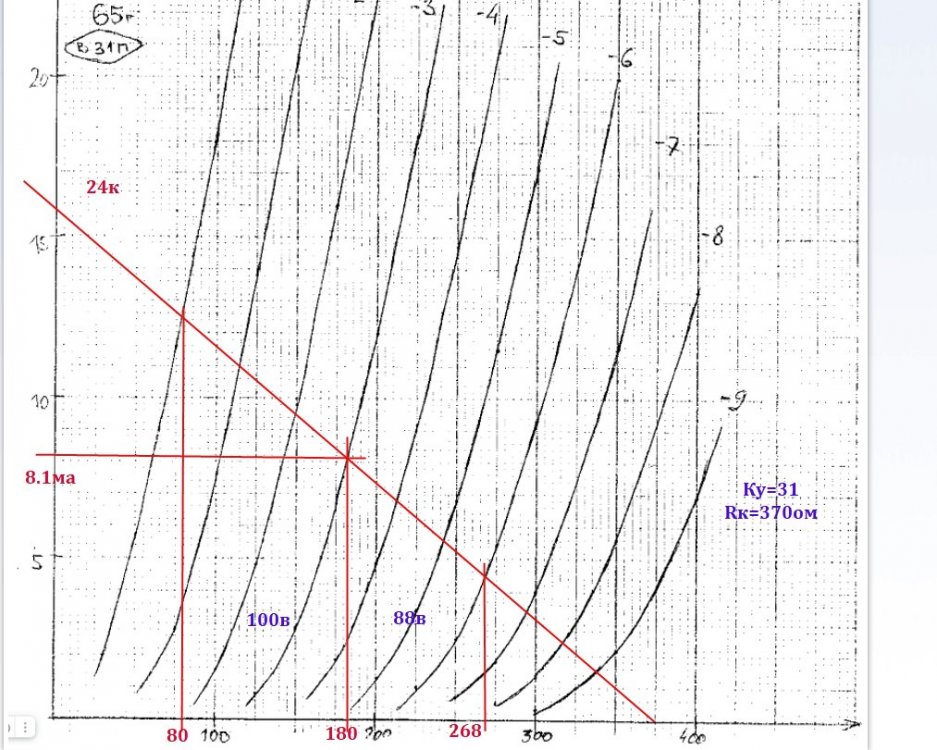

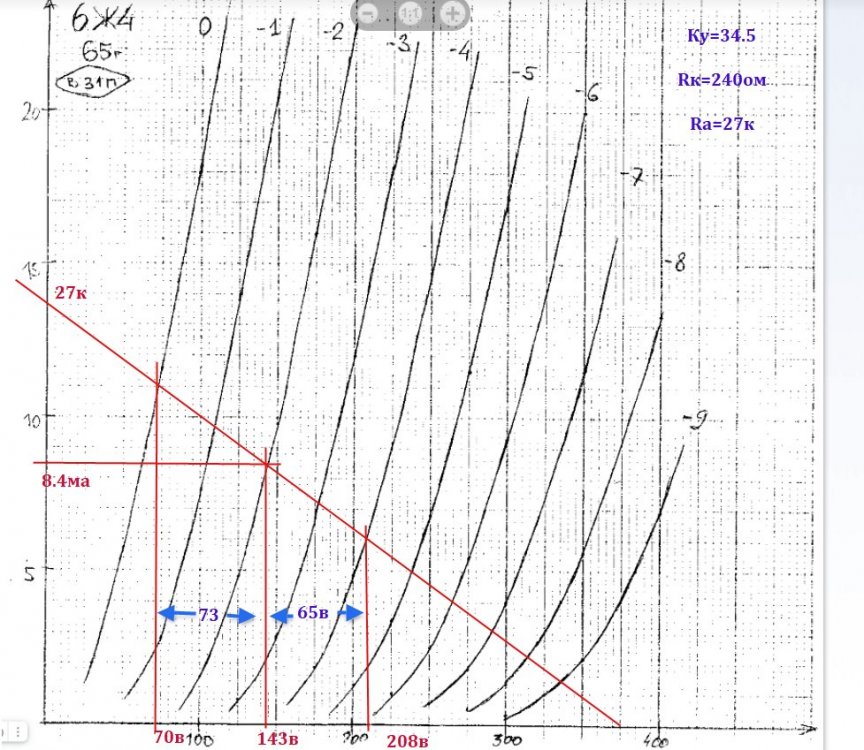

Вариант с нагрузкой в 27к и током покоя 8.4ма по искажениям меньше, чем нагрузка в 24к , но при 24к у нас ток побольше - 9.5ма , что есть немного получше....

В общем вполне приемлемо (на мой взгляд) использовать 6ж4 в триодном включении  вторым кандидатом к 6н7с (а то и первым)

1252921013_27.thumb.jpg.ca2c683d99c5eb25b8730cbc00d10890.jpg1020627369_24.thumb.jpg.e63e99cdeefb1a4bf8f21b79a5ff27c9.jpg

24к лучшее.jpg

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
33 минуты назад, nepalimso сказал:

по чему то всё упирается в 350-400в питание

380-390в нужно в БП для оконечного каскада, поэтому и "упираемся" в этот предел с расчётом ещё на развязывающие фильтр,  Rc тоже "скушает" свои вольты.

Схема для начинающих, вполне можно уложиться в классику без доп. высокого напр. для первой лампы, разве мал выбор?



nepalimso Community Regular

nepalimso

Posted
Posted
2 минуты назад, Ollleg сказал:

380-390в нужно в БП для оконечного каскада

Мне кажется  добавить два диода и два конденсатора не так сложно вон   юрий робертович

всю схему нарисовал .Но это моё мнениё



Ollleg Mentor

Ollleg

Posted
Posted
11 минут назад, nepalimso сказал:

Мне кажется  добавить два диода и два конденсатора не так сложно вон   юрий робертович

всю схему нарисовал .Но это моё мнениё



Нарисовать недолго, вот объяснить на пальцах, как рассчитывал и почему так, а не иначе и т.д., это разные вещи, а мы и стараемся в первую очередь пояснить... что бы человек потом сам что то подсчитать....

Будет БП рассчитан, нет проблем - можно и такой вариант с пояснениями расчётов добавить ,

nepalimso, возьмётесь?





Ollleg Mentor

Ollleg

Posted
Posted
2 минуты назад, юрий робертович сказал:

И лампа 6ж4 спокойно при Ra=8 ком лет с десяток


Я умоляю, не нужно закидывать эту тему готовыми усями, я могу тоже накидать, мало не покажется....ДЛЯ ЧЕГО?

Что бы было? Не нужно!

Тема называется " Расчёт рабочей точки по ВАХ.",

а не "Накидайте побольше готовых схем"



nepalimso Community Regular

nepalimso

Posted
Posted
4 минуты назад, Ollleg сказал:

nepalimso, возьмётесь

Не я пас я лучше тр что у меня есть из лучших переведу на осм04

Xрюн222 Mentor

Xрюн222

Posted
Posted

Две 6п3с впараллель или две г807, 6п7с. 6п13/31 почему нет, но тоже надо 2 шт впараллель. Вопрос в том, что нам бы хорошо бы приблизиться бы к 5 Вт на выходе при выхсопр порядка 1 ом на 8 омном выходе. Понятно, что прям так не получится, но хотя бы стремиться надо как можно ближе.

Ollleg Mentor

Ollleg

Posted
Posted
18 часов назад, Xрюн222 сказал:

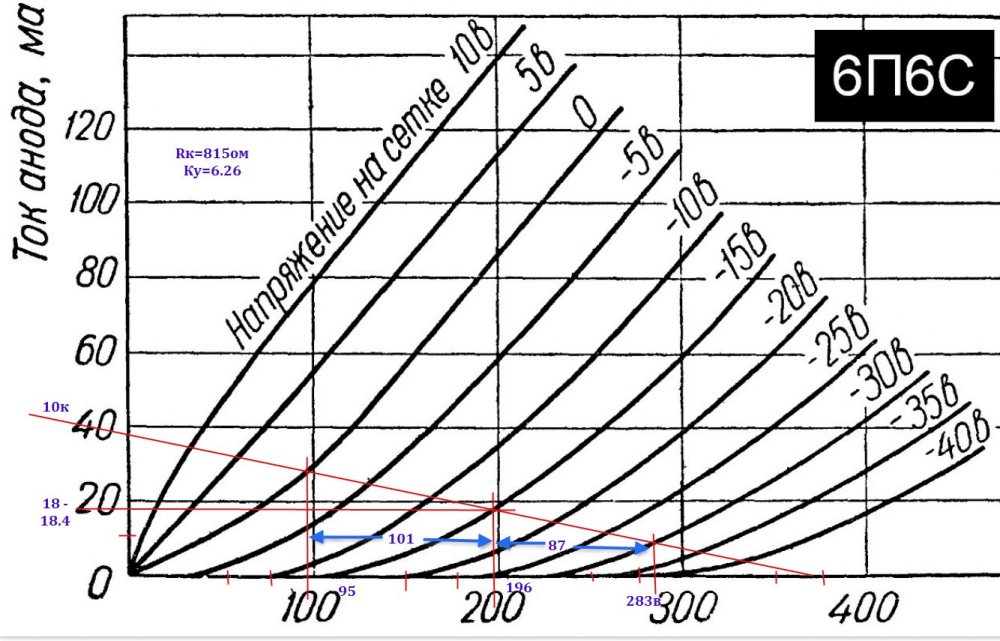

 Итак, прикинул. Вариант режима 6п6с/6п1п в триоде для драйвера - смещение порядка 15 вольт, резистор нагрузки 10...20 кОм, усиление порядка 6,5 +/-.

Никита, у меня вышло так:

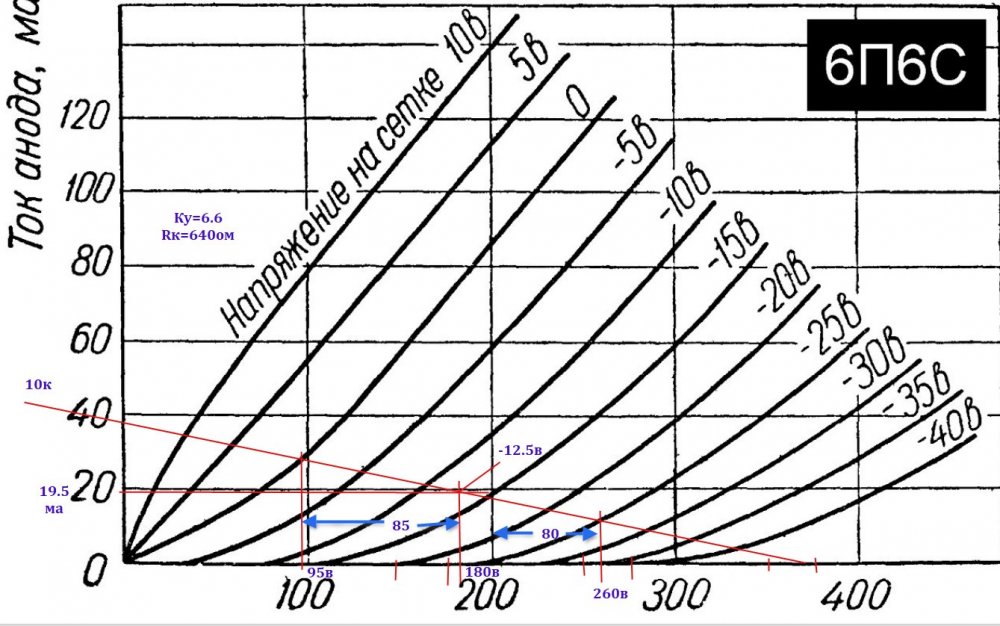

По искажениям и усилению -12.5в на сетке выигрышнее (кажется, -12.5 в штатно для 6п6п в пентоде?)

Хороший ток, достаточное усиление, можно 6н8с приклеивать впереди.

Замечания?

1486940035_8810.thumb.jpg.b8b9ac8dffc3d151830f1fb073968583.jpg962916538_6610.thumb.jpg.40122655b96199e9798e0ed239fbce2d.jpg

Ollleg Mentor

Ollleg

Posted
Posted
48 минут назад, юрий робертович сказал:

Самое простое, взять 6п13с, 6п31с, и пожалуйста, хоть пентоде, хоть триоде, и распространненая

Сколько чувств, мВ наверное 100, это зачем?


Если мы поставим 6п6с триодом (Ку6.6), добавим впереди 6н8с (Ку 16-15 из опыта), то в итоге получим 6.6х15 = 99

29-30 (на сетке эл34) делим на 99 = 300мв входного.

Если катод в 6н8с не будем шунтировать конденсатором, сколько усиление будет? Наверное к искомому 500мв придём?

А вот входное 850мв уже 6ж4 даёт.

Получаем 3 варианта :

300-500мв номинального по входу

850-900мв

1.15-1.2 вольта

Задача решена.

Или как?



Xрюн222 Mentor

Xрюн222

Posted
Posted

Да вроде всё красиво, без замечаний. А 12,5 в или 15 - нуу, джентльмен не должен быть мелочным... Можно на ходу поиграть смещением в разумных пределах - какое по факту будет лучше ( обычно чем меньше тем лучше).

Думаю, всё таки что одна 6ж4 НЕ превзойдёт дуэт 6н8с/6п6с.Тем более вариант 6ж7/8 триодом + 6п6с триодом.

Ollleg Mentor

Ollleg

Posted
Posted

Ну а если параллелить, тогда уж 6н7с - у неё наименьшие искажения, остаётся прикинуть на графике, какое Ку она выдаст....

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ку она выдаст всегда 24-25.Если режим корректный.

Насколько я помню, у 6п6с в триоде искажения ниже, чем у 6н7с.

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, Xрюн222 сказал:

Да вроде всё красиво, без замечаний. А 12,5 в или 15 - нуу, джентльмен не должен быть мелочным... Можно на ходу поиграть смещением в разумных пределах - какое по факту будет лучше ( обычно чем меньше тем лучше).

Да тут понятно, что и от разных ламп разброс будет 15-20%, особенно от 6ж4 - там самая огромная разница. Пока я нашёл оптимальные варианты по имеющимся ВАХам, а там уже в процессе на самой схеме можно подстроечниками в катоде всё понять.... Нужна картинка, от которой отталкиваться.
