PP усилитель на ГУ-46 мощностью 1200+ Вт

Magnetron

By Magnetron
in Valve

 Share

Recommended Posts

BAA Master

BAA

Posted
Posted
On 10/3/2025 at 2:54 AM, Magnetron said:

Эксперименты показали что можно анодное дотащить до 4 кВ и выжать ещё мощности:smile-12: Только за фильтровые конденсаторы уже боязно...

Моё почтение!
Масло есть правильно. Что так быстро на мокрое перешли - тоже почтение!
Заделать сухой (без правильной заливки/пропитки) на киловольты можно пробовать. Размеры могут не понравиться. Роман подскажет.
Вопрос, как всегда, "зачем". Но он неправильный. Проще конечно было бы металлокерамику поставить. Но она не светится... да и вентиляторы шумят...
Удачи.
P.S. Не работайте без поликарбонатного "экрана". Шит, он хэппенз... у всех, рано или поздно.

  • Like (+1) 1
  • Replies 177
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Magnetron
Magnetron

Выходной каскад усилителя можно считать завершенным. Всё собрано, всё спаяно. Корпус покрашен в готичный черный цвет)) Дальше предстоит большая работа -- сборка высоковольтного источника в своем корпу

Magnetron
Magnetron

Прежде чем начать рассказывать о процессе работы над данным проектом считаю нужным написать небольшой disclaimer. А именно: данный усилитель не претендует на "почетное" звание Hi-End, он создается исх

Magnetron
Magnetron

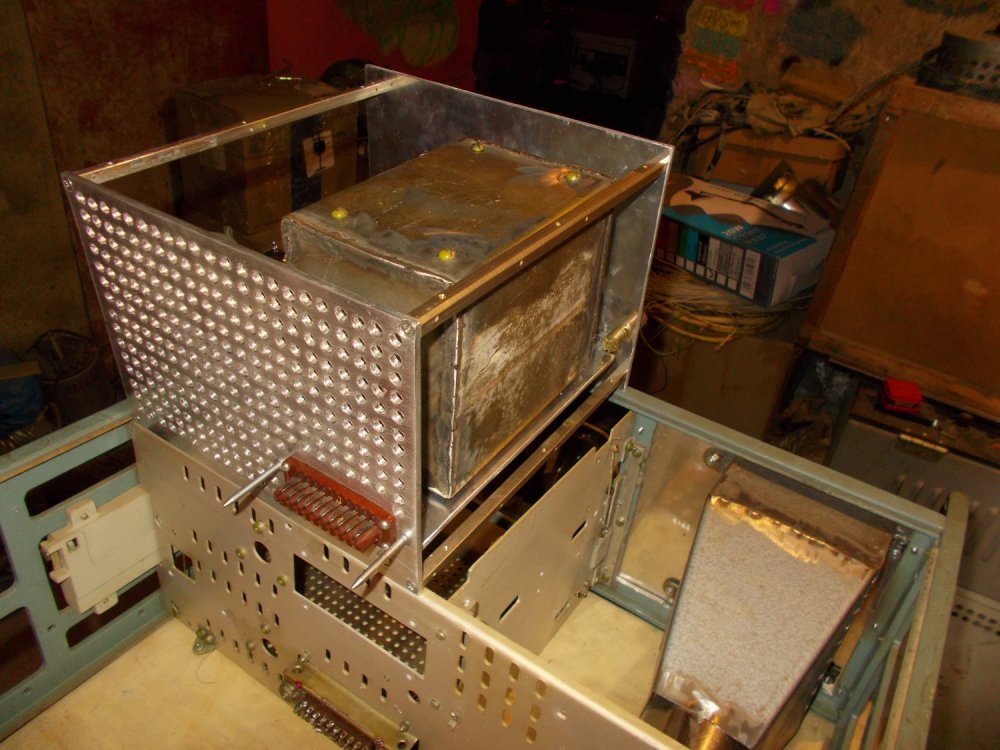

Выходной каскад требует серьезного анодного питания -- до 3.5 кВ при силе тока до 1А в пике. Высоковольтный трансформатор анодного питания -- самодельный, намотан на большом ШЛ-железе от какого-то неи

Posted Images

Magnetron Enthusiast

Magnetron

Posted
  • Author
Posted
2 часа назад, BAA сказал:

вентиляторы шумят...

ГУ46 тоже требует обдува, на заднем плане вентилятор заметен. Как и блок питания в тесном корпусе со стабилизаторами на 6с33с, иначе тепловой режим внутри получается за пределами разумного...

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Схема очень нравится.

Есть ли какие премудрости в первом каскаде?

 Источники питания нужно показать. обязательно.

И реально ли сделать акустику?


Айсберг Collaborator

Айсберг

Posted
Posted
12 часов назад, Magnetron сказал:

Однотактник, гу81м, 100вт... Чахленько как-то совсем.

Вы увлечены получением чемпионской мощности. Давайте попросим форумчан измерить мощность на которой они в реальности слушают музыку и написать в эту ветку.

Михаил SM Local

Михаил SM

Posted
Posted
27 минут назад, Goofnm сказал:

Подозреваю эта ветка не про слушание музыки, как и не только эта.
Если нужна мощность и без летальных исходов, то есть типа того -
http://www.nevaaudio.ru/models/mna3000.html

Интересный разворот .  Вопрос к автору , без подтекста , чем отличается мощность Вашего усилителя от мощности усилителей , представленных по ссылке.   Если ни чем , то теряется смысл . Если же работает иной фактор, то какой . О субъективном не спрашиваю, тут это (в этом разделе ) за красными флажками...  (в другой зоне..) .

Magnetron Enthusiast

Magnetron

Posted
  • Author
Posted
3 часа назад, ДимДимыч сказал:

Есть ли какие премудрости в первом каскаде?

Определенные есть. Резистор в аноде лампы (R5) нужно подбирать для достижения симметрии выходных сигналов. Сама лампа 6В1П очень сильно фонит через накал.  Накал нужно обязательно выпрямлять. Ещё нужно настраивать ток через стабилитрон VL2 так, чтобы не происходило релаксационных колебаний, у меня они, подозреваю, есть, и ещё нужно повозиться с настройкой. Усиление первого каскада при этом небольшое, около 10 по напряжению, из-за чего и пришлось втулить промежуточный каскад усиления на 6п1п. В целом, я не уверен что есть объективный выигрыш от применения такого нестандартного входного каскада, попробовать его применить было лишь моей прихотью.



3 часа назад, ДимДимыч сказал:

Источники питания нужно показать. обязательно.

Покажу, пока они будут готовы в чистовом виде. Сейчас все низкие напряжения запитаны от лабораторного стабилизированного БП, схема которого по сути -- переработанный УИП-1





3 часа назад, ДимДимыч сказал:

И реально ли сделать акустику?

Я считаю, что реально. Созданием АС для этого "радиоузла" я и буду заниматься, когда закончу, собственно, усилитель.



53 минуты назад, Михаил SM сказал:

чем отличается мощность Вашего усилителя от мощности усилителей , представленных по ссылке.

Очевидно, тем, что она достигается на лампах. И сопровождающими ощущениями ламповой теплоты, запаха нагретых трансформаторов и впечатлениями, что находишься рядом с передатчиком от РЛС или чем-то подобным мощным и внушительным. А так, первейшим мотивом было получить опыт постройки ламповых проектов подобного масштаба. С последующей заявкой на рекорд по выходной мощности.

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

Ну не очень правильный трансляционник , цель достигнута, к музыке отношения не имеет.
ГУ-46 в триоде,  однотакт, 120вт в триоде, два каскада. играл прекрасно, но мне оказался не нужен.

  • Like (+1) 2
Agats Proficient

Agats

Posted
Posted
1 час назад, Rezvoy сказал:

...цель достигнута, к музыке отношения не имеет...

думаю как и к этому форуму вообще не имеет никакого отношения. Я так и не понял, в чем идея автора? Создать что то принципиально назло и вопреки всему не имеющего отношения к воспроизведению музыки? Потом из за сумасшедшей мощности усилителя создавать тупую низкочувствительную акустику чтоб как кто слушать на минимуме громкости? Т.е создаём одну проблему, решаем ее, теряем жизнь, создаем еще одну проблему в акустике, снова решаем ее , снова теряем жизнь и тд. Для дома семьи хватает 0.5ватта , иногда под настроение 2-4 ватта, ну пусть в запасе усилителя еще 10 ватт, которые никогда не используются. Да прочитал на одном дыхании, круто, снимаю шляпу. Высоковольтные большие лампы это красиво, сама лампа выглядит здорово, работая она сияет, да разные цвета у ламп в питании, стабилизации, усиления... Чисто розовый, голубой, красный, огненный и тд. Если это нравится владельцу, он так хочет и делает, но там так же на выходе пару ват обычно, больше и не надо. Качество звука всё то же как и любого усилителя на камне или лампе низковольтной, лучше хуже, как вышло  и тд. Не со злом пишу, а на 6ом десятке лет понимаю, что надо беречь жизнь по мах. И использовать ее на родных, близких, на отношения, на семью, на детей...а так выпадаем из жизни, блокируя всех и вся в своем окружении.

  • Like (+1) 1
  • Smile 1
RSD Veteran

RSD

Posted
Posted
18 минут назад, Agats сказал:

думаю как и к этому форуму вообще не имеет никакого отношения.

Лихо вы тут приговоры подписываете. :smile-28:

По мне, так весьма интересный проект. Первый каскад, конечно, уж слишком "экспериментальный", я бы поставил что-нибудь общечеловеческое, ну а остальное - вообще зашибись! Желаю автору финального воплощения в красивую конструкцию.

А кто на что меняет свою жизнь, это вопрос вообще мимо темы.

  • Like (+1) 2
  • Smile 1
Agats Proficient

Agats

Posted
Posted

ничего приговорного :) , просто не увидел смысла и высказался, у автора есть смысл и ему всё равно  на мои слова. Я так же делаю сейчас глупый проект винил проигрывателя, что то там точу, лакирую...и то же и так же не имеет никакого смысла и не относиться к музыке. Это аудио бес входит в нас  и руководит ерундой :))))))) . Другого объяснения я не вижу.

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Нет ребята, это очень интересно.

 Сам бы делал, но боюсь что у меня не выйдет.

А первый каскад это дело автора.

 Мне так вообще схема нравится.

 И вообще Магнетрону удачи!

( чудо проект).

  • Like (+1) 1
  • Hmm... (-1) 1
Magnetron Enthusiast

Magnetron

Posted
  • Author
Posted
1 час назад, ДимДимыч сказал:

А первый каскад это дело автора.

 Мне так вообще схема нравится.

 И вообще Магнетрону удачи!

Весьма благодарен! Буду держать в курсе происходящего с проектом. Помаленьку давлю фон переменки, основной путь -- некоторое снижение усиления предварительных каскадов, что снизит чуйку. Однако, думаю, это приемлемая цена.

Айсберг Collaborator

Айсберг

Posted
Posted
10 часов назад, ДимДимыч сказал:

Есть ли какие премудрости в первом каскаде?

на схеме видим РГ в 100К, анодный ток первой лампочки в единицы мА. Первый каскад явно "вялый", с недостаточной скоростью нарастания. Автору можно порекомендовать посмотреть 1й каскад  осциллографом на меандре например. Еще, с анодным в 3кВ вторичку ТВЗ лучше бы заземлить ради здоровья семьи, я думаю.

Кружка Local

Кружка

Posted
Posted
6 минут назад, Айсберг сказал:

ради здоровья семьи

Да не для дома/семьи это. Т.с. же огласил - гараж озвучивать!

Не особо в подробности вдаваясь и так понятно, что не Hi-Fi; и к качественному звукоизвлечению отношения не имеет.

  • Like (+1) 1
Magnetron Enthusiast

Magnetron

Posted
  • Author
Posted
2 часа назад, Айсберг сказал:

вторичку ТВЗ лучше бы заземлить

Заземлена она на макете, просто на схеме я забыл это указать.

Над первым каскадом ещё нужно поработать, согласен. Возможно таки придется от экзотической лампы отказаться в пользу чего-то другого.

  • Like (+1) 1
Magnetron Enthusiast

Magnetron

Posted
  • Author
Posted
2 часа назад, ДимДимыч сказал:

Никто её не применял.

Применяли один раз тут, отсюда и заимствовал. https://radiokot.ru/circuit/audio/amplifier/101/

Внес тем временем ряд изменений в схему: R1, R5, R6 -- уменьшены в 5 раз (680 ом, 3.6к и 6.8к соответственно), R7 -- уменьшен до 10к, R12, R13 -- уменьшены до 680 Ом. Режим выходного каскада скорректирован по току покоя -- 150 мА на обе лампы (был 200). Этими мерами удалось существенно уменьшить уровень фона, ценой сниженной чуйки. Попробую R5, R6 уменьшить ещё раза в джва.

Den101 Proficient

Den101

Posted
Posted
В 04.10.2025 в 00:45, Magnetron сказал:

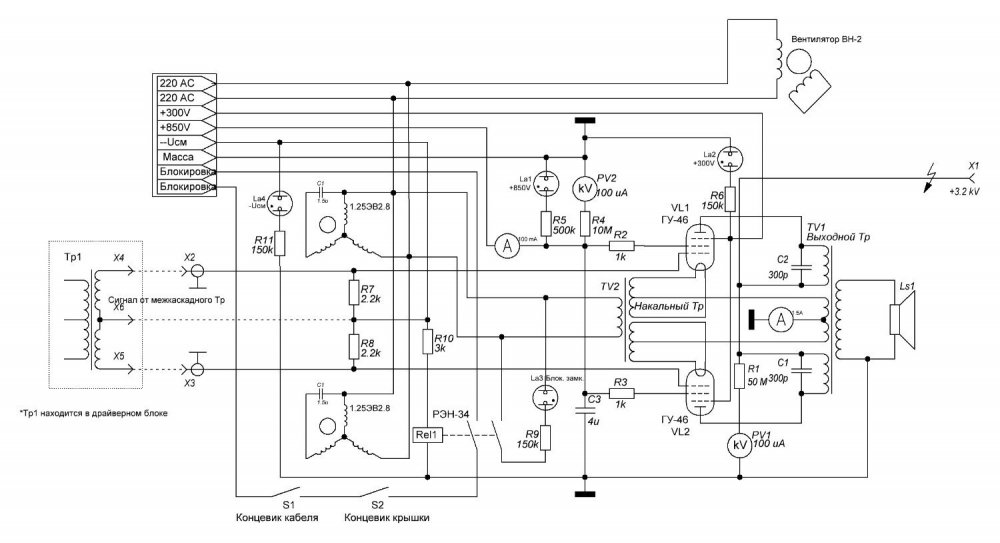

Черновик схемы усилителя, которая соответствует тому, что собрано на текущий момент. В процессе настройки могут ещё вноситься изменения. Я потому и не планировал выкладывать сразу схему. Источники питания не показаны. image.thumb.jpeg.9c49c0c4c020c51c397057e7a4e5563f.jpeg

Поздравляю с воплощением столь монументального проекта! Долго ждал пока кто-то выложит усилитель с этой лампой. От себя бы добавил балансировочную цепь во 2 каскад, чтобы 6П1П в пары не подбирать. Удачи!

  • Like (+1) 1
  • Smile 1
Magnetron Enthusiast

Magnetron

Posted
  • Author
Posted

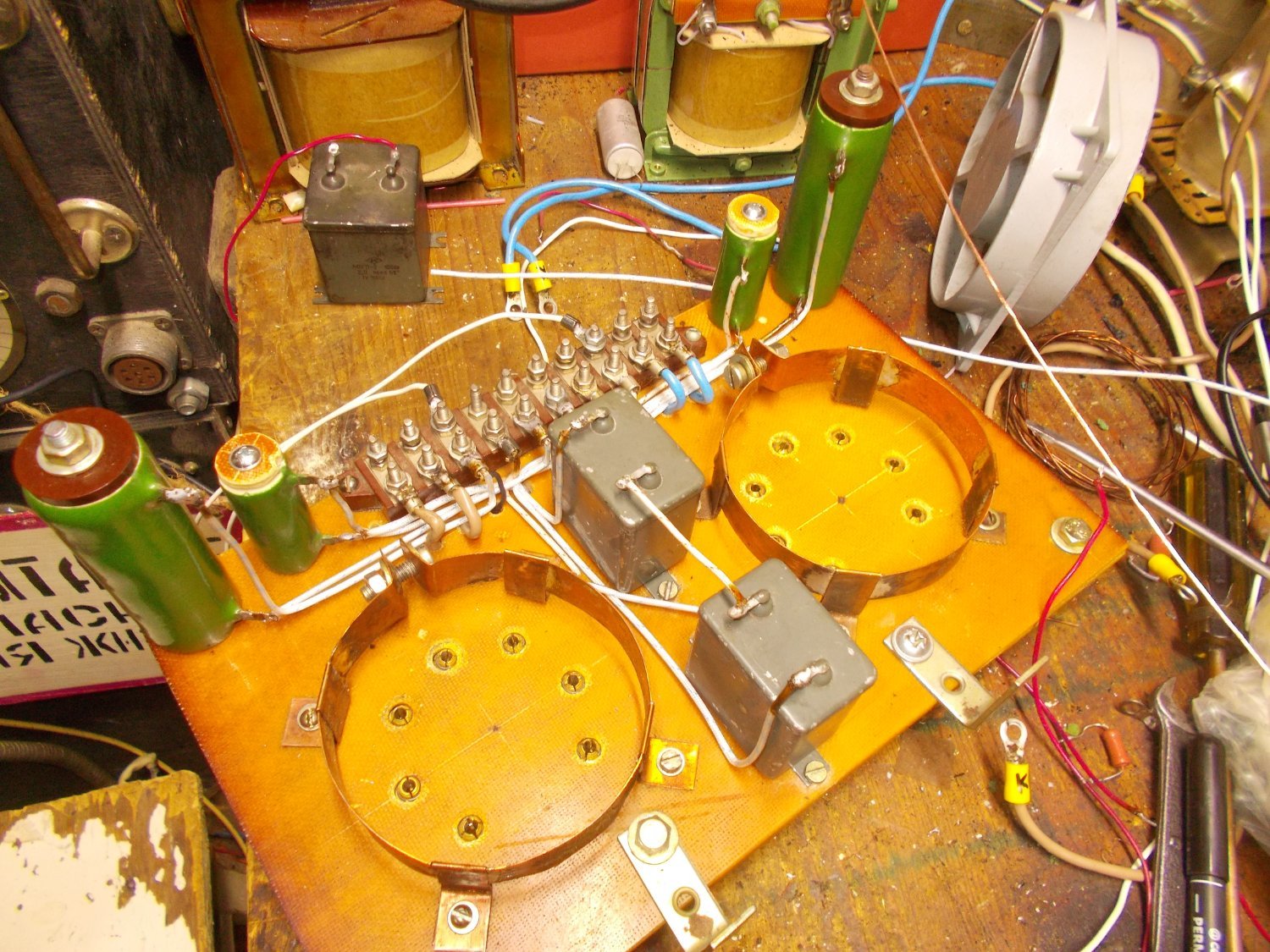

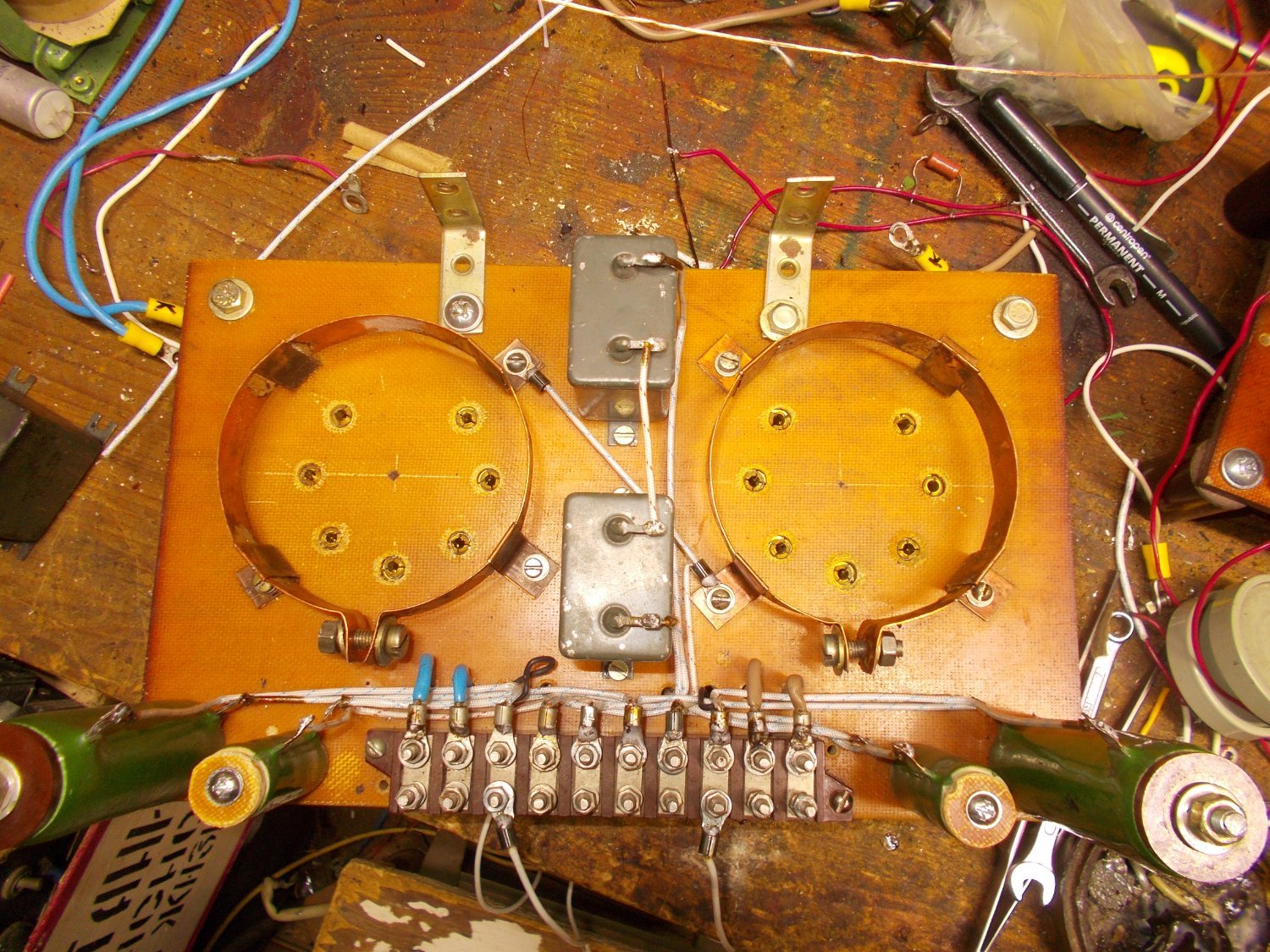

Начал понемногу "причесывать" макет усилителя, для последующей окончательной сборки в корпусе. К примеру, разместил на шасси ламп выходного каскада всю резисторную обвязку, которая до этого болталась рядом на столе.
Фон удалось снизить до 100мВ среднеквадратичного значения на 8 Омах, на 4х Омах его величина ещё меньше и составляет 50 мВ. Тем не менее, работа выходного каскада на 4 Ом не демонстрирует такой же эффективности как на 8 Ом -- коэффициент трансформации должен быть другим (очевидно), КПД каскада снижается и искажения сильнее. Параллельно думаю об акустической системе и прихожу к выводу, что гораздо выгоднее купить готовую АС. На вторичном рынке продается масса концертных колонок по типу Yamaha S15E или Behringer Eurolive B1520 по цене до 200$ за пару. А дополнительно можно за 100-150$ докупить сабвуфер от того же Behringer на 18" динамике , например как VР1800. Бегло ознакомившись с вопросом пришло осознание что купить динамики и изготовить АС на их основе будет, как минимум, равноценно. А если учитывать время и трудозатраты -- то и дороже, причем существенно.

  • Like (+1) 2
Алекс Proficient

Алекс

Posted
Posted
В 15.10.2025 в 20:23, Magnetron сказал:

Фон удалось снизить до 100мВ

Какой уровень фона, для проекта, будет считаться приемлемым?

  • Smile 1
Юрий_Б Local

Юрий_Б

Posted
Posted
В 05.10.2025 в 00:27, Magnetron сказал:

Заземлена она на макете, просто на схеме я забыл это указать.

Над первым каскадом ещё нужно поработать, согласен. Возможно таки придется от экзотической лампы отказаться в пользу чего-то другого.

По хорошему в первые два кааскада просятся 6C2, 6C5, 1508, 6Н1 в первый,  и второй 6П6, 6V6, 1515, 6П15, 6П3 старая фигурная.

Magnetron Enthusiast

Magnetron

Posted
  • Author
Posted
9 часов назад, Алекс сказал:

Какой уровень фона, для проекта, будет считаться приемлемым?

Снижения до 50 мВ  уже достаточно, чтобы не слышать фон за гудением вентиляторов и анодного 6 кВ транса. Вентиляторы же в таком усилителе неизбежны априори.

Цитата

в первые два кааскада просятся 6C2, 6C5, 1508, 6Н1 в первый,  и второй 6П6, 6V6, 1515, 6П15, 6П3 старая фигурная

Есть мысль вместо 6в1п попробовать каскад с разделенной нагрузкой на каком-нибудь пентоде, возможно 6ж11п\6ж52п. Если у него окажется слишком малое усиление -- добавить перед ним ещё один на 6ж1п\6ж2\3\5\9\10\38п. Но это ещё надо смакетить.

  • Like (+1) 1

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

×
 Share
Go to topic listing

  • Recently Browsing   0 members

    • No registered users viewing this page.

  • Клубы

  • Сообщения

    • Magnetron
      Монтаж

      By Magnetron · Posted

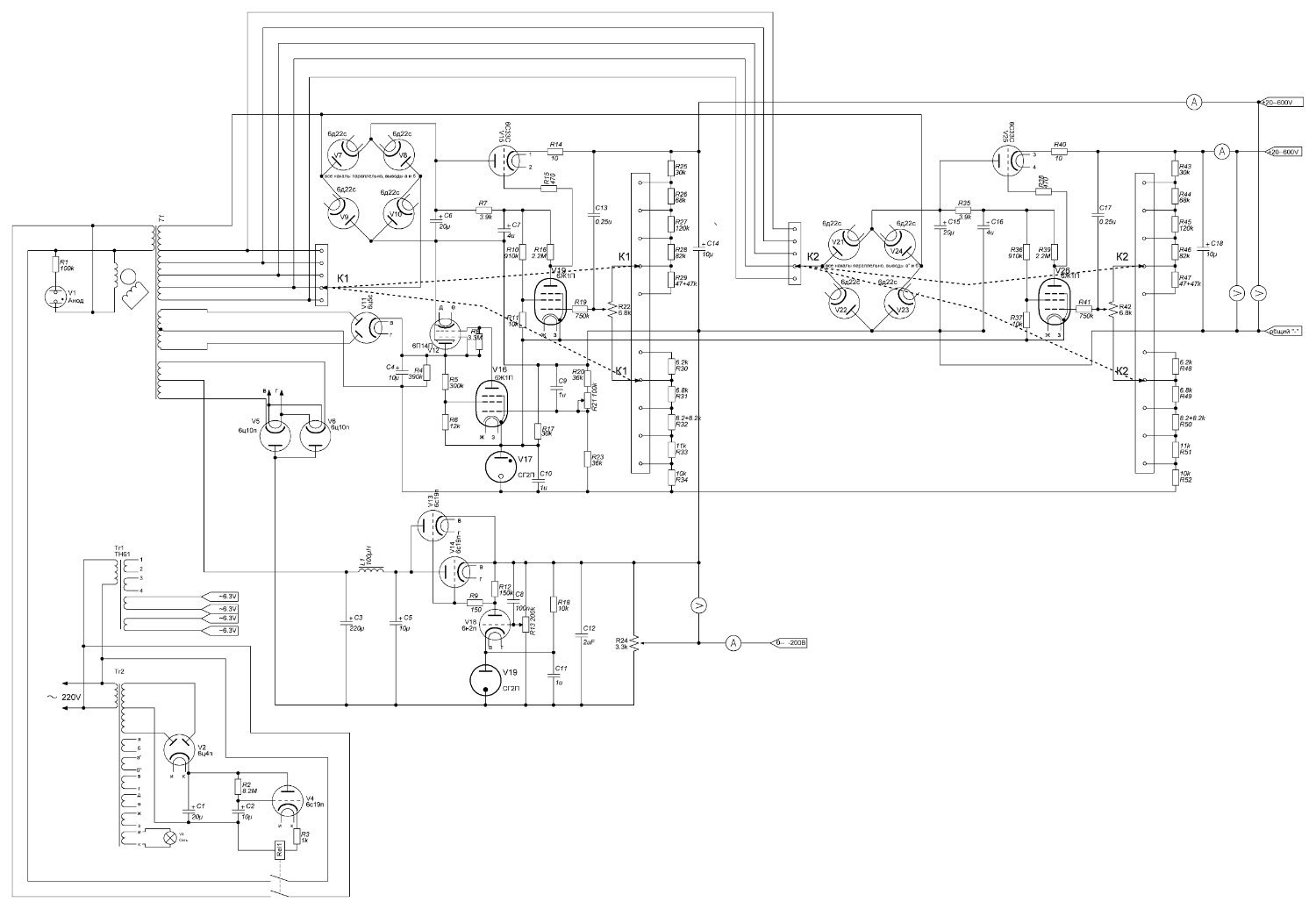

      Хоть и не усилитель, но пример монтажа который выполнялся при сборке лампового лабораторного источника питания для макетирования ламповых же схем)).
