4 часа назад, Magnetron сказал:

Снижения до 50 мВ  уже достаточно, чтобы не слышать фон за гудением вентиляторов и анодного 6 кВ транса. Вентиляторы же в таком усилителе неизбежны априори.

Есть мысль вместо 6в1п попробовать каскад с разделенной нагрузкой на каком-нибудь пентоде, возможно 6ж11п\6ж52п. Если у него окажется слишком малое усиление -- добавить перед ним ещё один на 6ж1п\6ж2\3\5\9\10\38п. Но это ещё надо смакетить.

Тогда уж 6Л1П )

  • Replies 163
  • Created
  • Last Reply

Top Posters In This Topic

Posted
4 часа назад, Magnetron сказал:

фон за гудением вентиляторов и анодного 6 кВ транса.

ничегосебе, транс в масляной ванне и слышно как он гудит? :gl:

Posted
9 часов назад, Алекс сказал:

транс в масляной ванне и слышно как он гудит?

Как будто масло предохраняет от гудения :smile-46:

Posted
54 минуты назад, Кружка сказал:

Как будто масло предохраняет от гудения :smile-46:

Конечно, дребезг отслоившихся пластин убирает напрочь, но если транс заряжен на полторы Теслы то масло тут не помощник.

 Для себя-то можно было предусмотреть щадящую индукцию, зачем брать пример с тех что нещадно гудят, ну типа тех что ты так любишь у себя применять)))

Posted

Прокрутил RMAA тесты для текущего сетапа усилителя на мощности порядка 500Вт, на максимальную мощность выти все же чуйки не хватает при подключении к стандартному звуковому выходу компьютера. КНИ оказался даже лучше чем я думал -- порядка 3% (ожидалось не менее 5%).

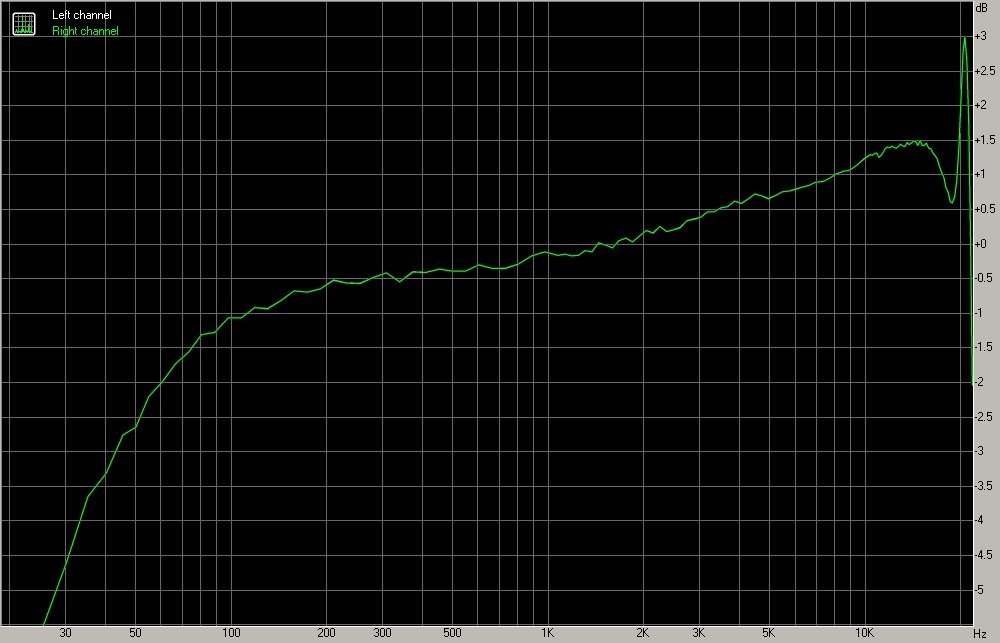

А вот АЧХ он показывает сильно хуже чем казалось при ручных измерениях генератором с осциллографом. Главный фейл оно рисует с низкими частотами, всё что ниже 100Гц довольно сильно валится. Зато середина и высокие идут с заметным подъемом. Думается, стоит попробовать домотать первичку выходного транса до 5000 витков (сейчас 4000 витков).

  • Like (+1) 1
Posted
2 часа назад, Magnetron сказал:

Главный фейл оно рисует с низкими частотами, всё что ниже 100Гц довольно сильно валится.

Что ещё можно ждать от пентода без оос?

Posted
16 часов назад, Алекс сказал:

Что ещё можно ждать от пентода без оос?

Если я правильно понимаю, ООС поможет снизить уровни середины\ВЧ на АЧХ, приблизив их к уровню НЧ? Чуйка при этом станет ещё ниже.

Posted
52 минуты назад, Magnetron сказал:

Если я правильно понимаю, ООС поможет снизить уровни середины\ВЧ на АЧХ, приблизив их к уровню НЧ?

Да, только оос должна  быть с выходника через доп обмотку со средней точкой идущей на землю в катоды выходных ламп. Другая оос не прокатит т.к. стоит МКТ.

55 минут назад, Magnetron сказал:

Чуйка при этом станет ещё ниже.

У вас там чуйки на пентодах за глаза и уши, ещё и останется.

  • Like (+1) 1
Posted
2 часа назад, Алекс сказал:

Да, только оос должна  быть с выходника через доп обмотку со средней точкой идущей на землю в катоды выходных ламп.

Катодные обмотки на трансформаторе? Делал такое в макете двухтактника на гу50. Витков брать порядка 10% от первички?

Posted
27 минут назад, Magnetron сказал:

Катодные обмотки на трансформаторе? Делал такое в макете двухтактника на гу50. Витков брать порядка 10% от первички?

10-20% от всей вторички.

Posted
24 минуты назад, Алекс сказал:

10-20% от всей вторички

Именно вторички? Вторички 125 витков, т.е. для катодной обмотки нужно всего 12-25 витков? На макете с ГУ-50 я мотал минимум 200-250 витков в катодную обмотку

Posted
31 минуту назад, Magnetron сказал:

Именно вторички? Вторички 125 витков, т.е. для катодной обмотки нужно всего 12-25 витков? На макете с ГУ-50 я мотал минимум 200-250 витков в катодную обмотку

сорян, конечно от первички

Posted

Провел измерения на полной (1200Вт) мощности. Тут конечно уже КНИ стал похуже, приняв ожидаемую величину в 5%.

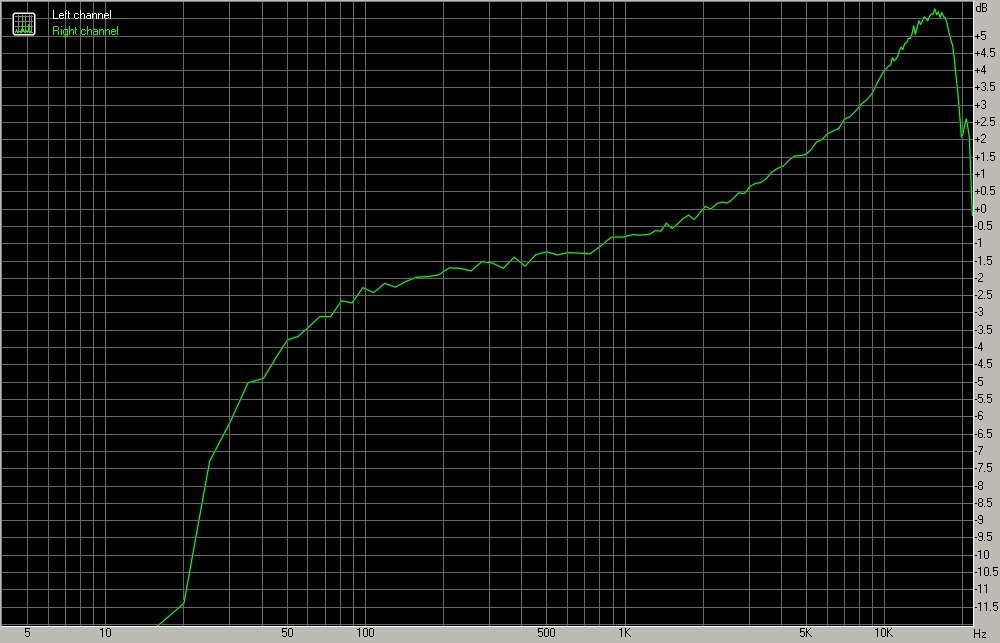

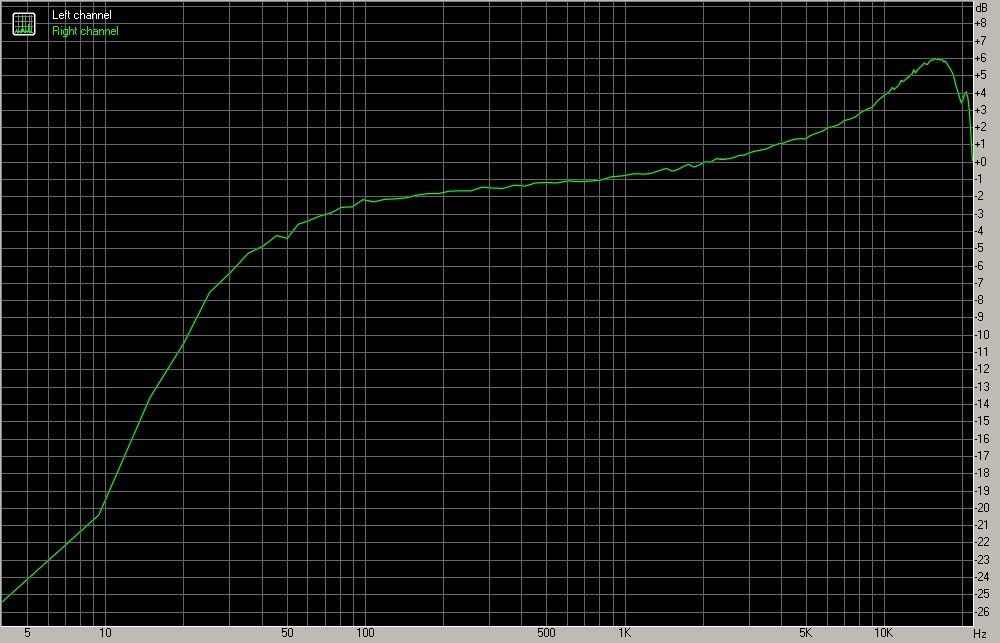

АЧХ без изменений. Буду мотать катодную обмотку. Только меня вот что смущает. RMAA выводит два разных окна названных Frequency response. Графики в них отличаются весьма сильно. Один из них выглядит так -- кривая АЧХ с сильно заваленными НЧ, подъемом на СЧ и большим горбом на ВЧ. image.jpeg.03bbcbd4eb1da6c3c2fd8cf5a70096f2.jpeg

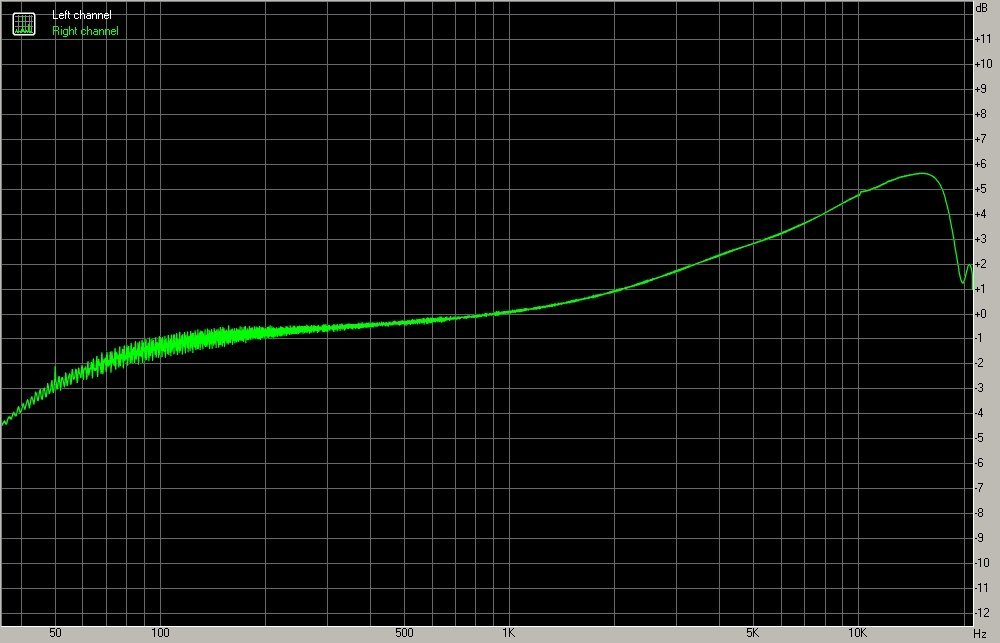

Второй график показывает более ровную АЧХ, ближе к той, что я измерил вручную осциллографом, с куда меньшим завалом НЧ. Этот же график отображается на совместном графике АЧХ и искажений. Кому верить?



Posted
В 24.10.2025 в 21:47, Magnetron сказал:

Провел измерения на полной (1200Вт) мощности. Тут конечно уже КНИ стал похуже, приняв ожидаемую величину в 5%.
АЧХ без изменений. Буду мотать катодную обмотку. Только меня вот что смущает. RMAA выводит два разных окна названных Frequency response. Графики в них отличаются весьма сильно. Один из них выглядит так -- кривая АЧХ с сильно заваленными НЧ, подъемом на СЧ и большим горбом на ВЧ. image.jpeg.03bbcbd4eb1da6c3c2fd8cf5a70096f2.jpeg

Второй график показывает более ровную АЧХ, ближе к той, что я измерил вручную осциллографом, с куда меньшим завалом НЧ. Этот же график отображается на совместном графике АЧХ и искажений. Кому верить?



Ушам.

Posted

Намотал катодные обмотки, по 240 витков на каждой катушке (12% от первички). Результат есть и весьма заметный -- АЧХ выровнялась, остался только пик +3Дб на 20 кГц, заметно меньше завал на НЧ (-2.5 Дб на 50Гц против -4Дб в предыдущем тесте без КО), чуйка существенно меньше, но теперь есть резерв её поднять до прежнего уровня. Самое заметное улучшение  -- снижение уровня фона, который не превышает теперь 40 мВ (было 100 мВ). Тем не менее стал хуже КНИ -- 4.2% при условии, что усилитель работал далеко не на полной мощности. image.jpeg.0d8668160c4873c5dd6a6422042b9bc7.jpeg



  • Like (+1) 1
Posted

Все-таки ООС через катодные обмотки -- сильная вещь. Выходное сопротивление упало во много раз, сброс\обрыв нагрузки усилителю теперь совершенно не страшен, появилась определенная толерантность к изменению анодного напряжения выходного каскада. Оптимальное сопротивление нагрузки теперь не 8, а 4 Ома, на такой ангрузке достигается полная мощность. Теперь правда не хватает напряжения и мощности со стороны драйвера. Провел тупейший эксперимент -- отключил драйвер и сеточную цепь выходного каскада подключил к трансформатору ТА244, ко вторичным обмоткам. На первичку подаю напряжение из розетки через латр и смотрю по осциллографу что на выходе. Таким образом выяснил, что среднеквадратическое напряжение на полуобмотке межкаскадного транса должно быть 270-300В, а ток, который втекает в сетку 130 мА с каждой полуобмотки. Правда, с учетом того, что сетки шунтированы 2.2к резисторами. Надо попробовать их сопротивление увеличить до 6.8-10к. И с напряжением второй сетки гу46 поиграться, поднять до 800-1000В, что должно несколько снизить требования к драйверу.

Posted
11 часов назад, Magnetron сказал:

Надо попробовать их сопротивление увеличить до 6.8-10к.

50кОм и будет счастье, а с 2.2к ничего путного и быть не могло, всё чутьё там и оседало((

Posted

Поднастроил ещё макет, оказалось, предыдущие измерения нельзя считать корректными, поскольку был возбуд усилителя на 50 кГц, который увидеть смог только осциллографом. Теперь же провел несколько циклов измерений -- на малой мощности (начало слышимости над фоном из гудящих вентиляторов и трансов) и на мощности в 400 Вт. На малой мощности искажения приняли феноменально малую для такой вундервафли величину -- 0.1%, на 400Вт они составляют 3.5%, сказывается недостаточное напряжение 2й сетки. АЧХ как уже упоминал -- гораздо равнее чем без ООС.

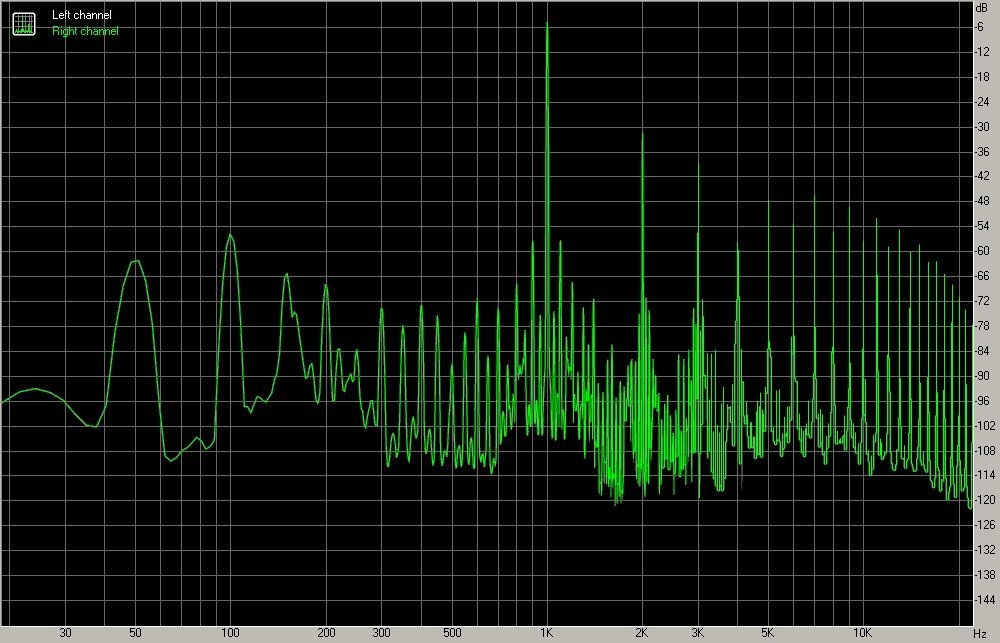

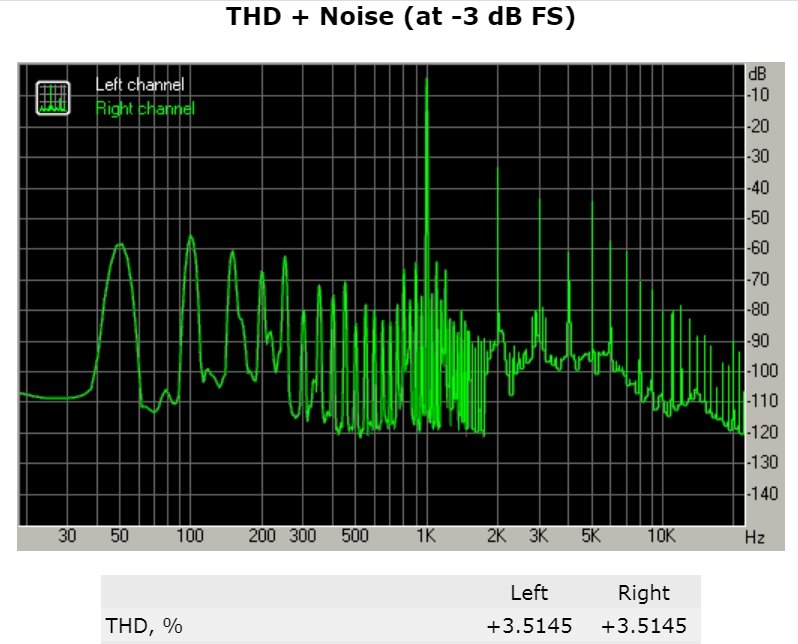

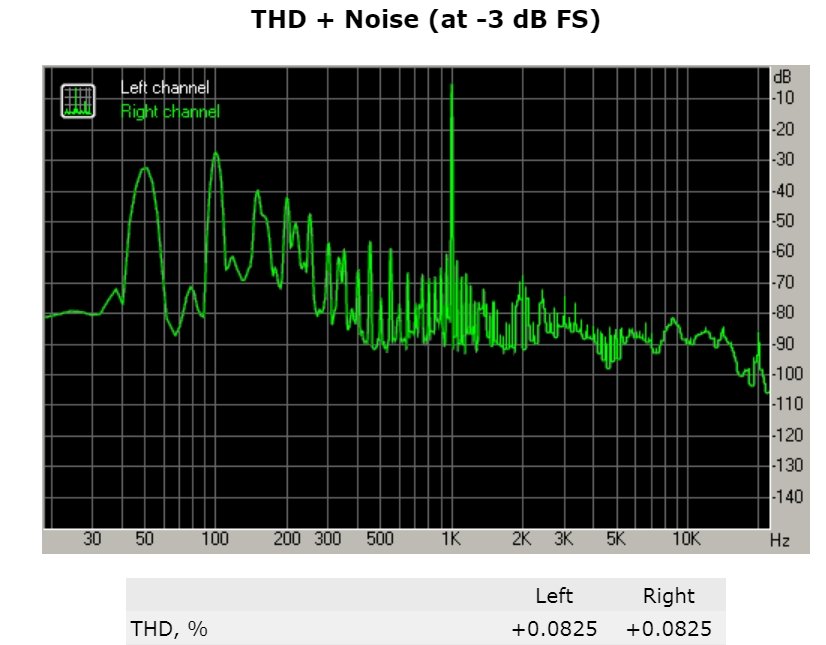

КНИ на минимальной слушабельной мощности.

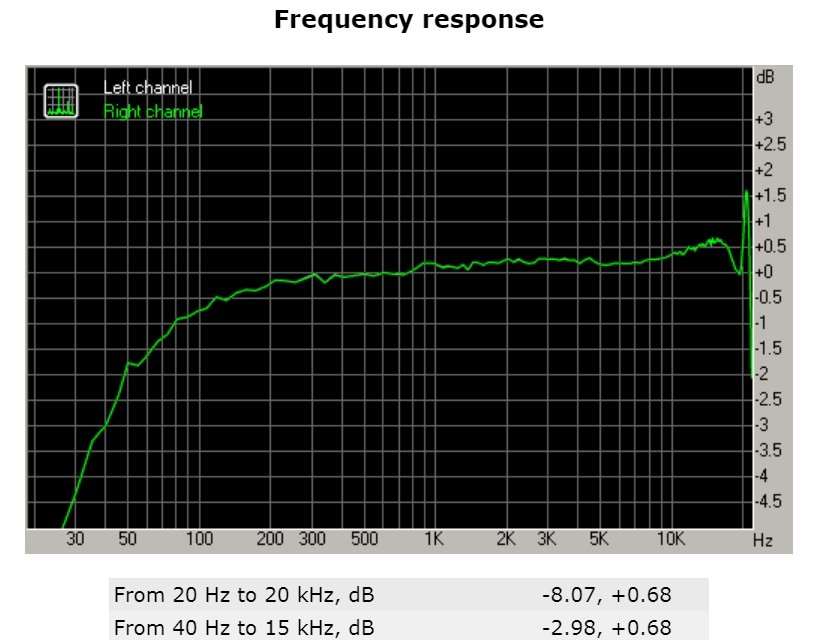

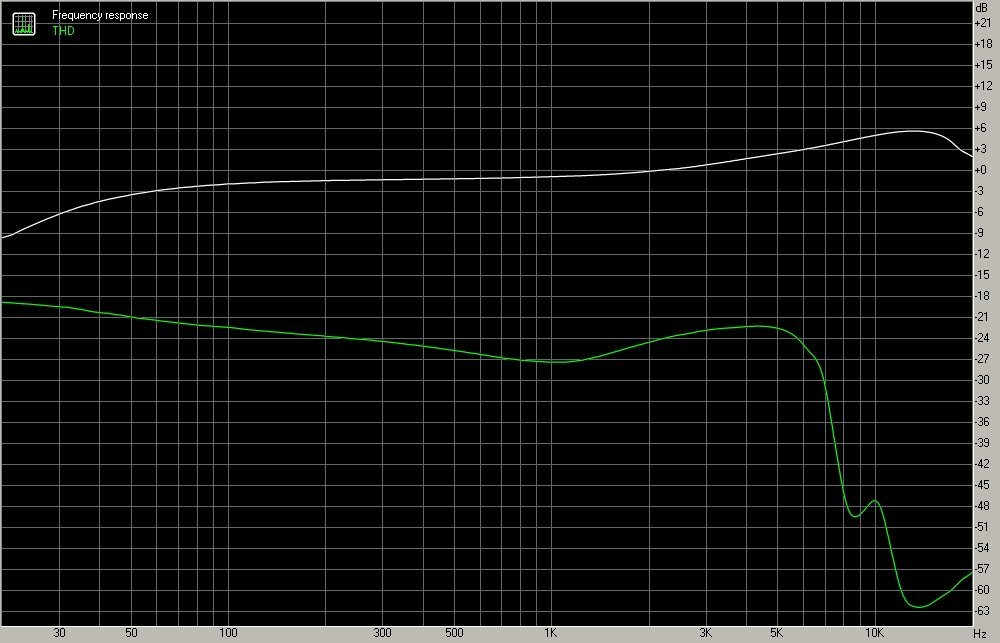

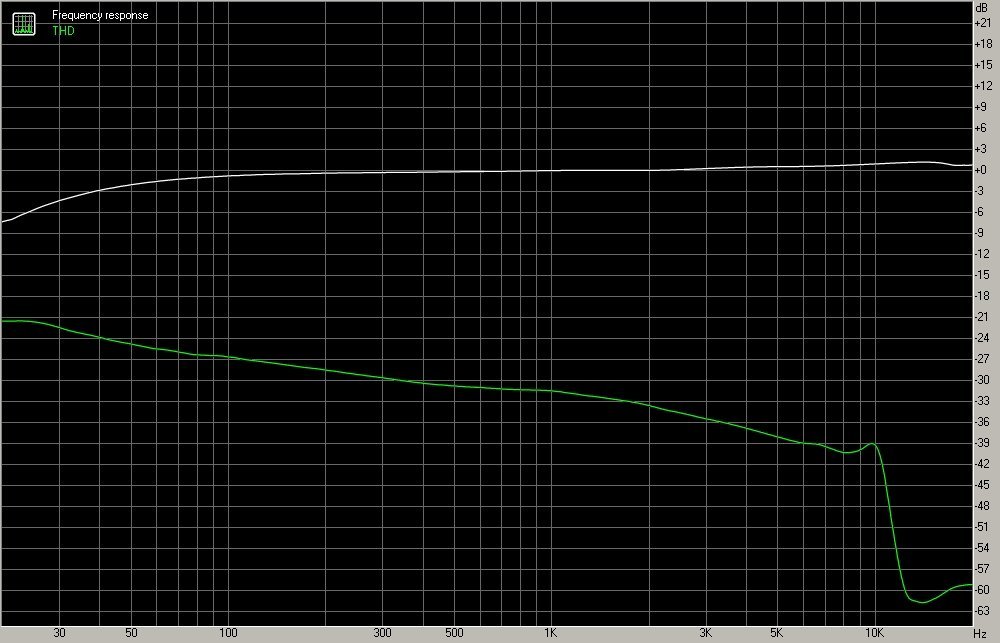

АЧХ на мощности 400Вт

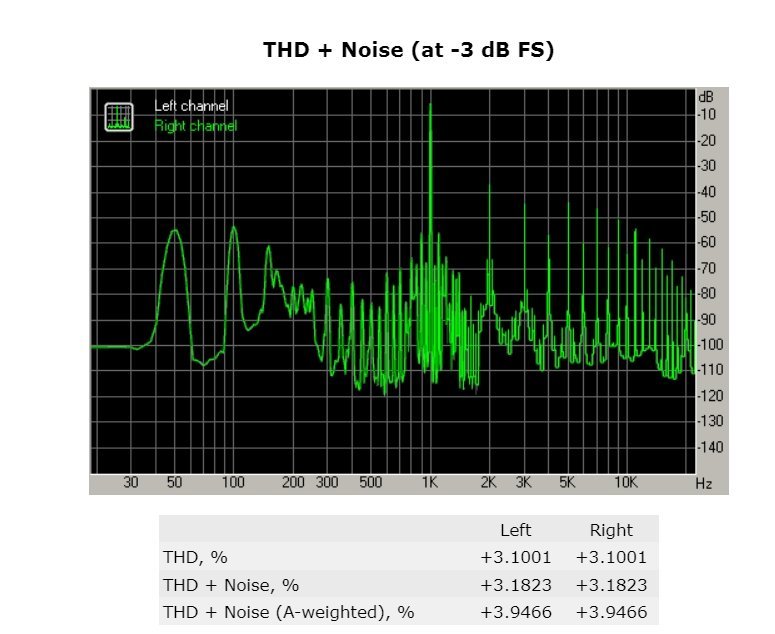

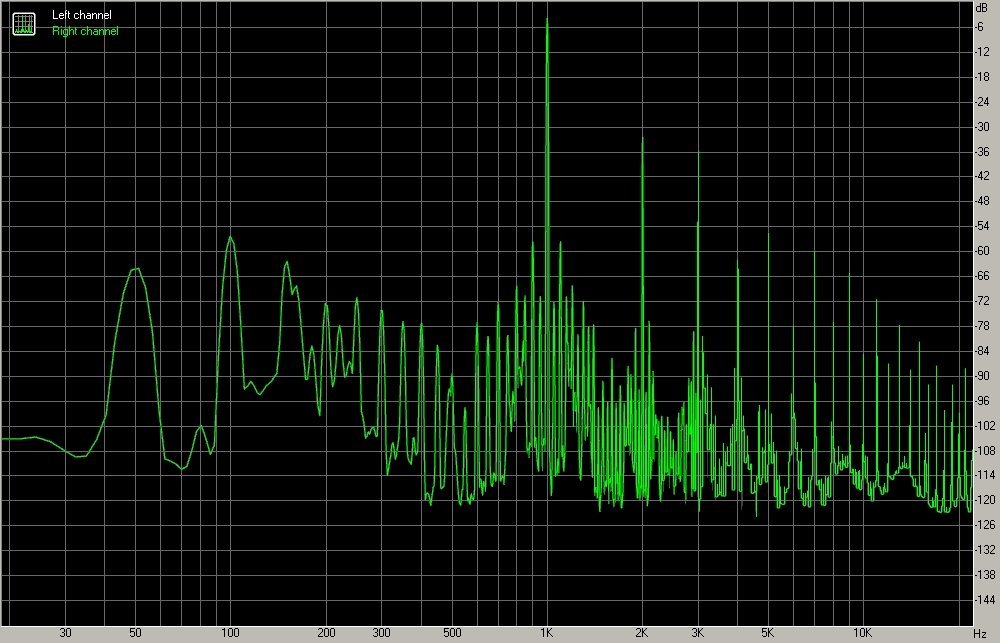

КНИ на 400Вт


При всех этих измерениях режим ламп ГУ46 оставался старым -- 3.5 кВ на аноде, 600В вторая сетка, 100В третья сетка, ток покоя 75 мА на каждую лампу, сопротивление нагрузки -- 4 Ома. На 50 Гц получена мощность до 1300Вт при режиме 3.2 кВ на аноде, 850В на второй сетке, 100В на третьей сетке и величине смещения -240В. Амплитуда входного сигнала на 1 сетку составила при этом 370В среднеквадратичного значения, что означает широкий заход в область сеточных токов.

На следующей неделе постараюсь наконец послушать какую-то музыку...

  • Like (+1) 5
  • 2 weeks later...
Posted

Респектище.

Всё не прочёл, я технарь в этой области весьма посредственный, но с огромным удовольствием бы подключил бас гитару с фузом  Big muff и навалил бы тяжеляка в лучших традициях:-)))

  • Like (+1) 1
  • Smile 1
  • Smile 1
Posted

Послушал наконец макет усилителя. Выходной каскад работает в следующем режиме: анодное 3.5 кВ, вторая сетка 850В, третья сетка 300В, ток покоя 100 мА на каждую лампу.  В качестве АС использовались советские концертные колонки "Форманта" построенные на парах широкополосных динамиков ГД303+75ГДШ.

Должен признать, усилитель меня впечатлил. Весьма приятно впечатлил.  Слушал конечно же металл окологотической направленности -- Gothminister, Lord Vampyr, Trail of Tears, исконную классику doom metal"а Candlemass и подобные хорошие годные метал-банды. Слушал на мощности до 100 Вт, чтобы не превращать соседские квартиры в камеры Гуантанамо))) Звук понравился, ощущал себя словно на концерте, бас-гитара и ударные слушались, как и полагается, не столько ушами, сколько печонкой. Гитарные же соляки и чистый вокал пронизывали душу) Трудно представить, какие будут ощущения на его предельной мощности с мощно концертной АС, но полагаю, что грандиозные. Помню, после рок-концерта ощущал себя контуженным, рискну предположить, что от этого "радиоузла" эффект будет схожий))

В 13.11.2025 в 21:08, ваникян сказал:

с огромным удовольствием бы подключил бас гитару с фузом  Big muff и навалил бы тяжеляка в лучших традициях:-)))

Да, похоже что это именно оно самое, для бас-гитары аппарат подошел бы практически идеально.

После всего этого текста я оговорюсь, что у меня есть одна большая проблема в плане впечатлений от звука. Мне не с чем его сравнить. Я не являюсь меломаном перепробовавшим кучу разной суперкачественной и супердорогой аппаратуры и понимающим чей конкретно звук мне нравится. Имея опыт построения ламповой аппаратуры я не имею опыта её прослушивания))) В нашем местном музыкальном клубе, где выступают разные банды, эксплуатируется ламповый концертный усилитель мощностью предположительно ватт 300 (внутри просматривалось штук 6-8 (по старой памяти) КТ88 или чего-то подобного) и если и можно с чем-то сравнить мое изделие, то разве что с тем аппаратом. Но и о его звучании воспоминания довольно обрывочные...

Теперь же будет новая эпопея -- сборка макета в корпусах и окончательная доводка, что займет немало времени... Но буду дополнять тему обновлениями и фото процесса.

  • Like (+1) 5
Posted

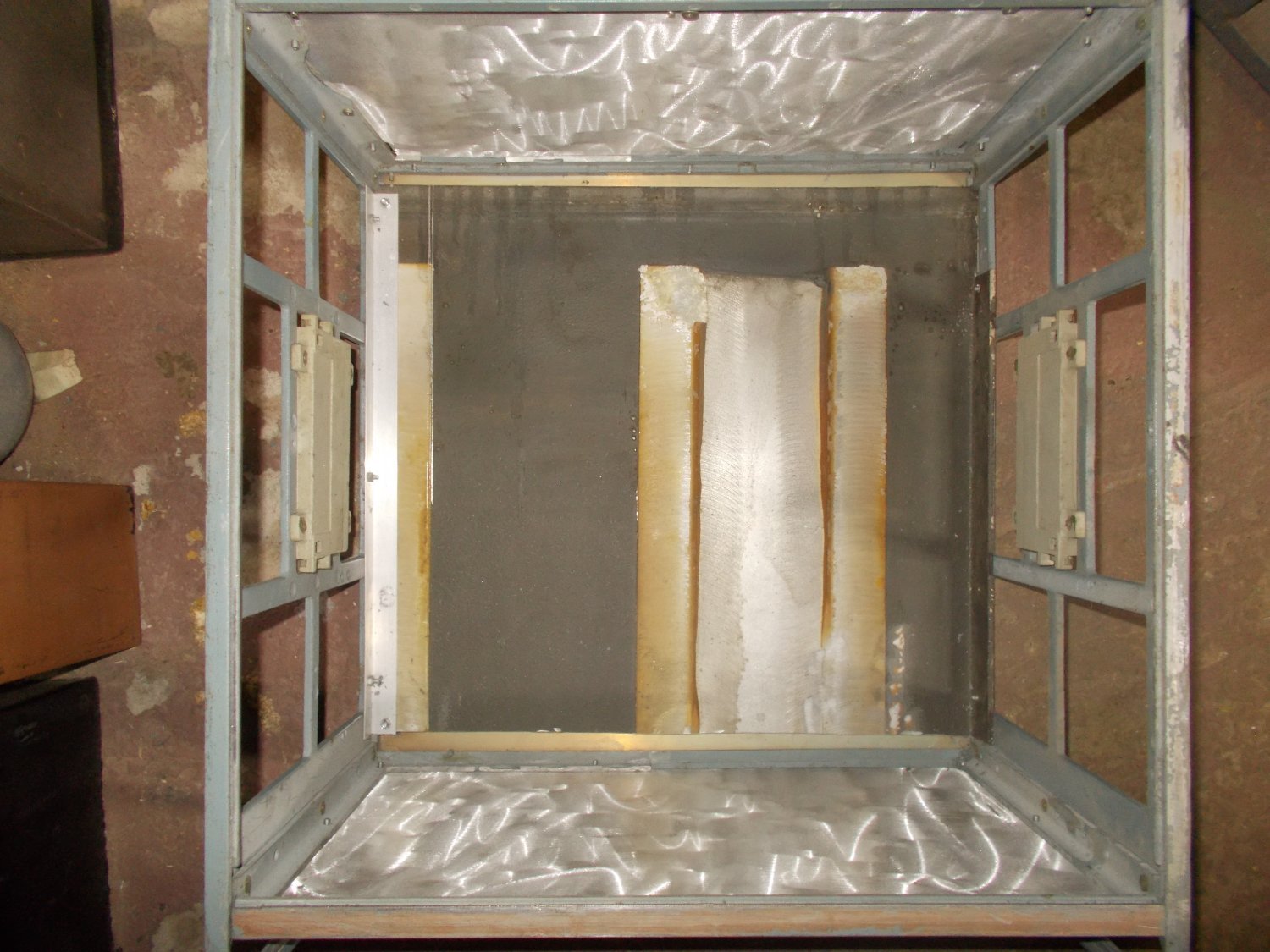

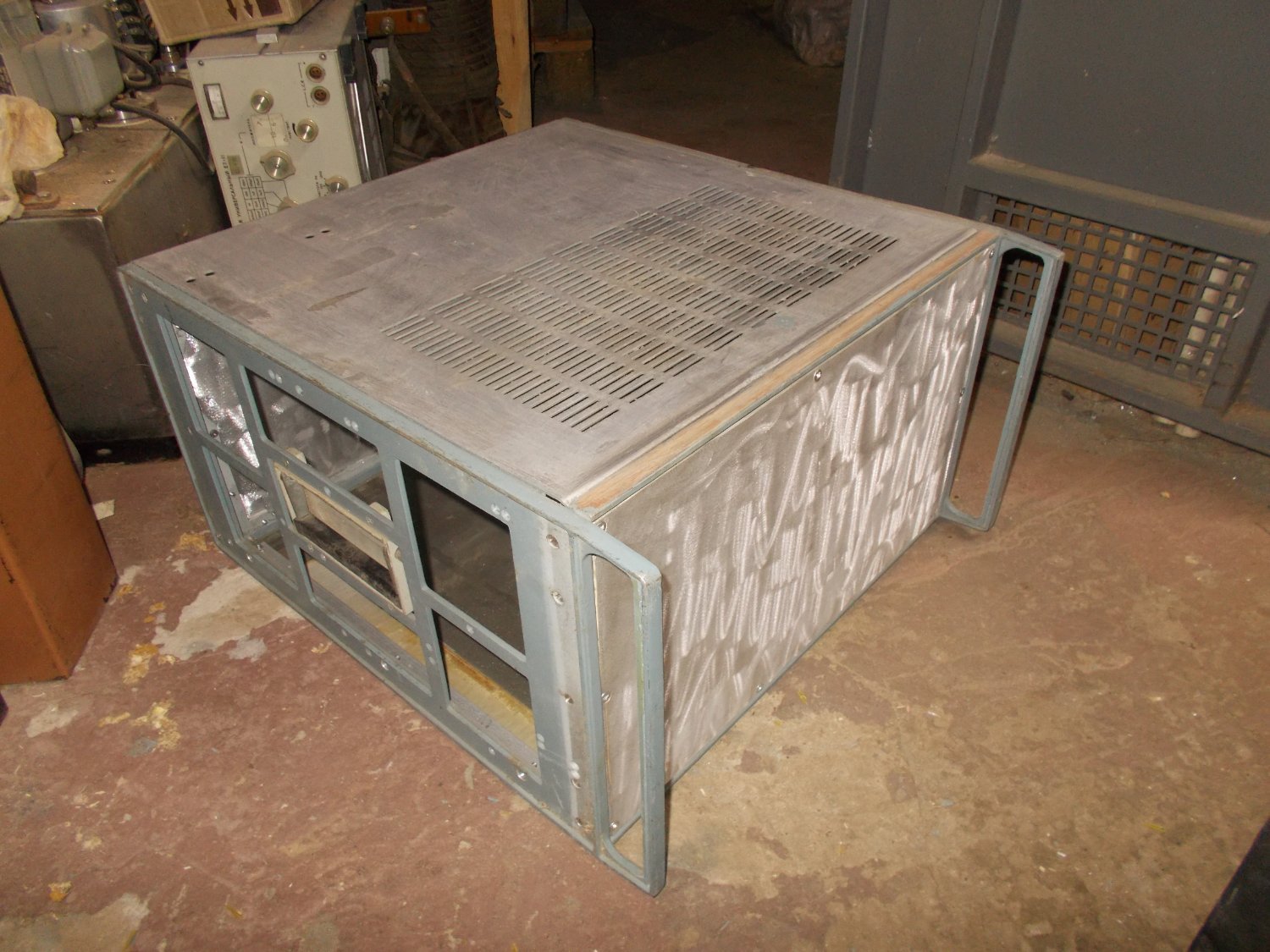

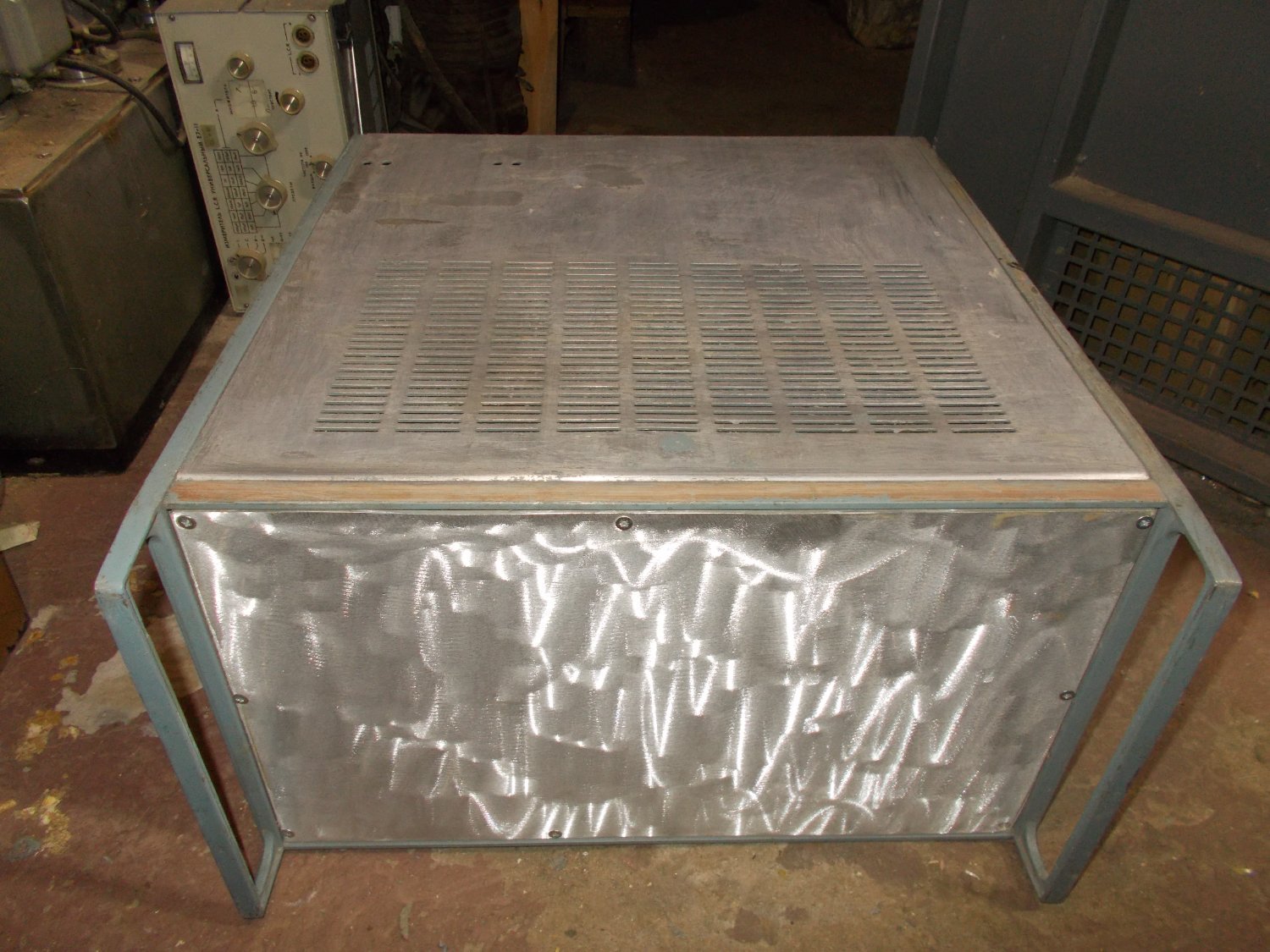

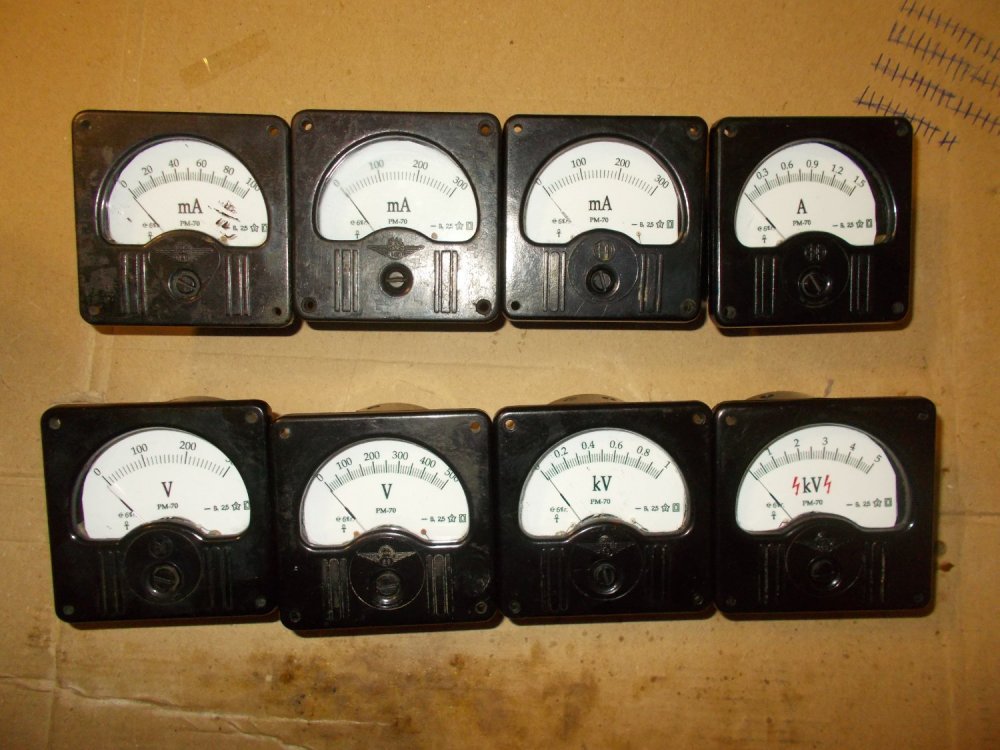

Подготовил заготовку корпуса для выходного каскада, сейчас придумываю дизайн передней панели, определенно будет окно закрытое сеткой, чтобы было видно лампы и будут головки для измерения анодного напряжения, анодного тока, напряжения и тока второй сетки. Основой стал корпус от осциллографа С1-74, полностью выпотрошенный и доработанный путем замены передней и задней панели и добавлением толстого плоского шасси на самый его низ.

  • Like (+1) 3
Posted

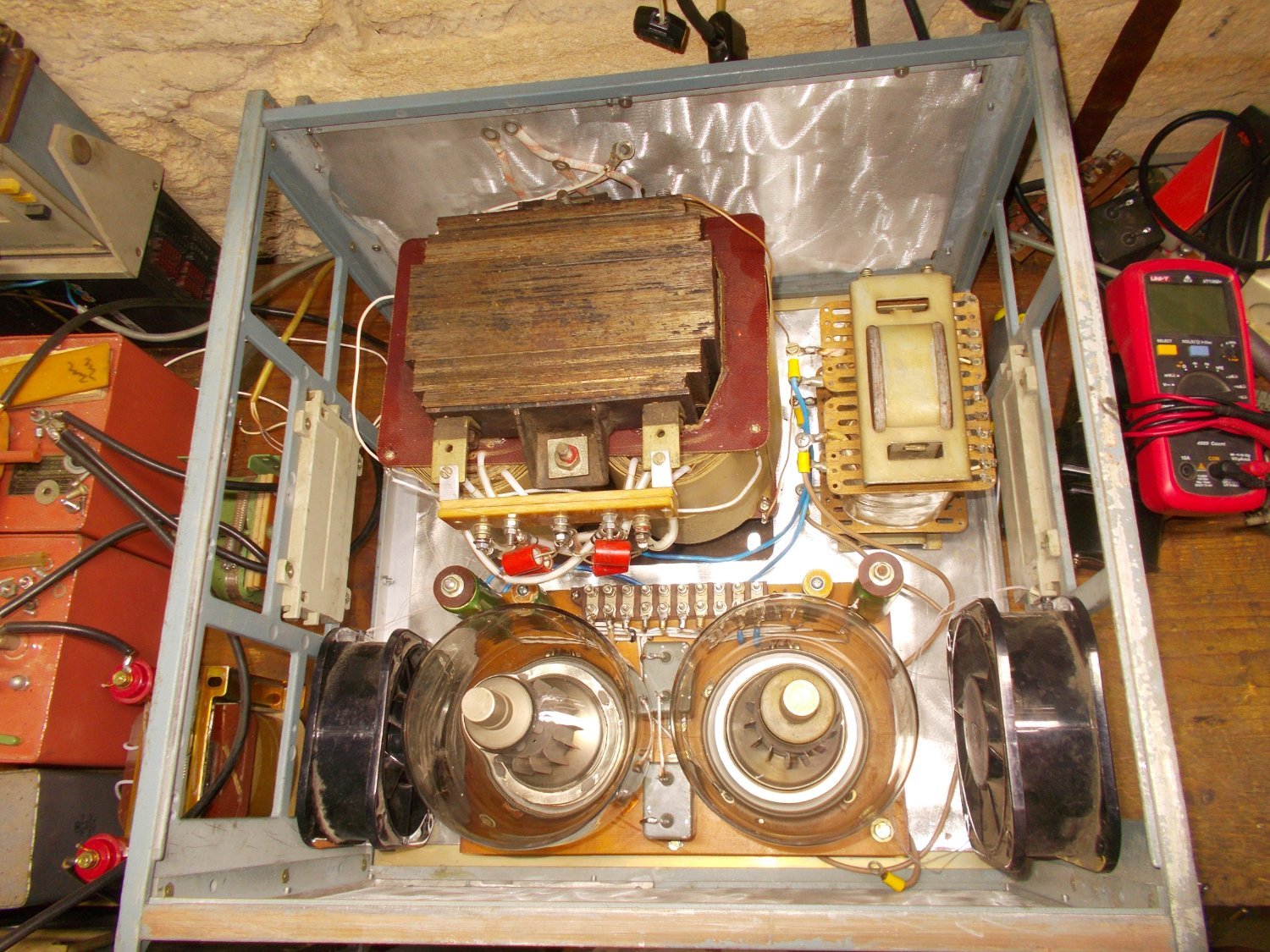

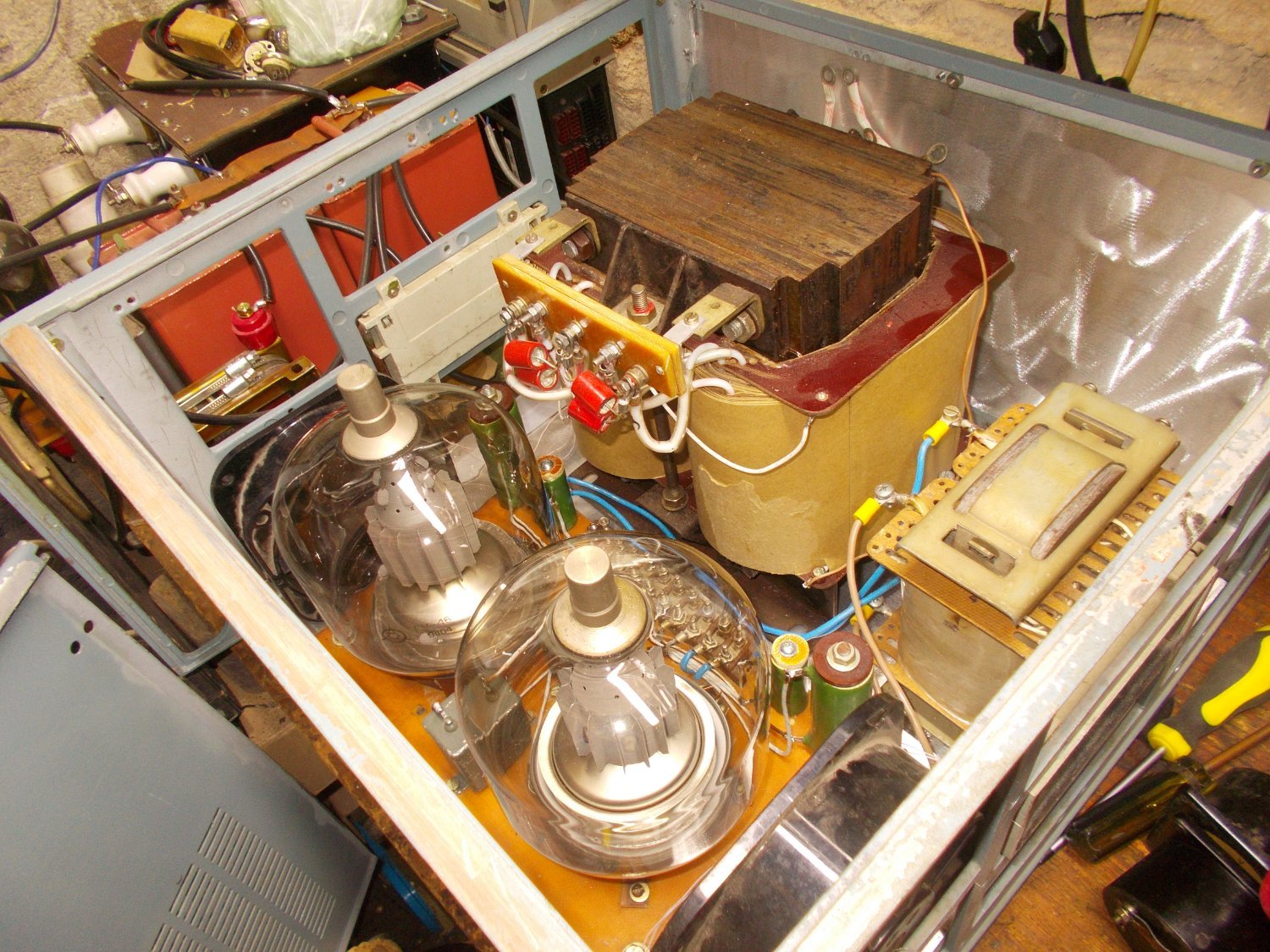

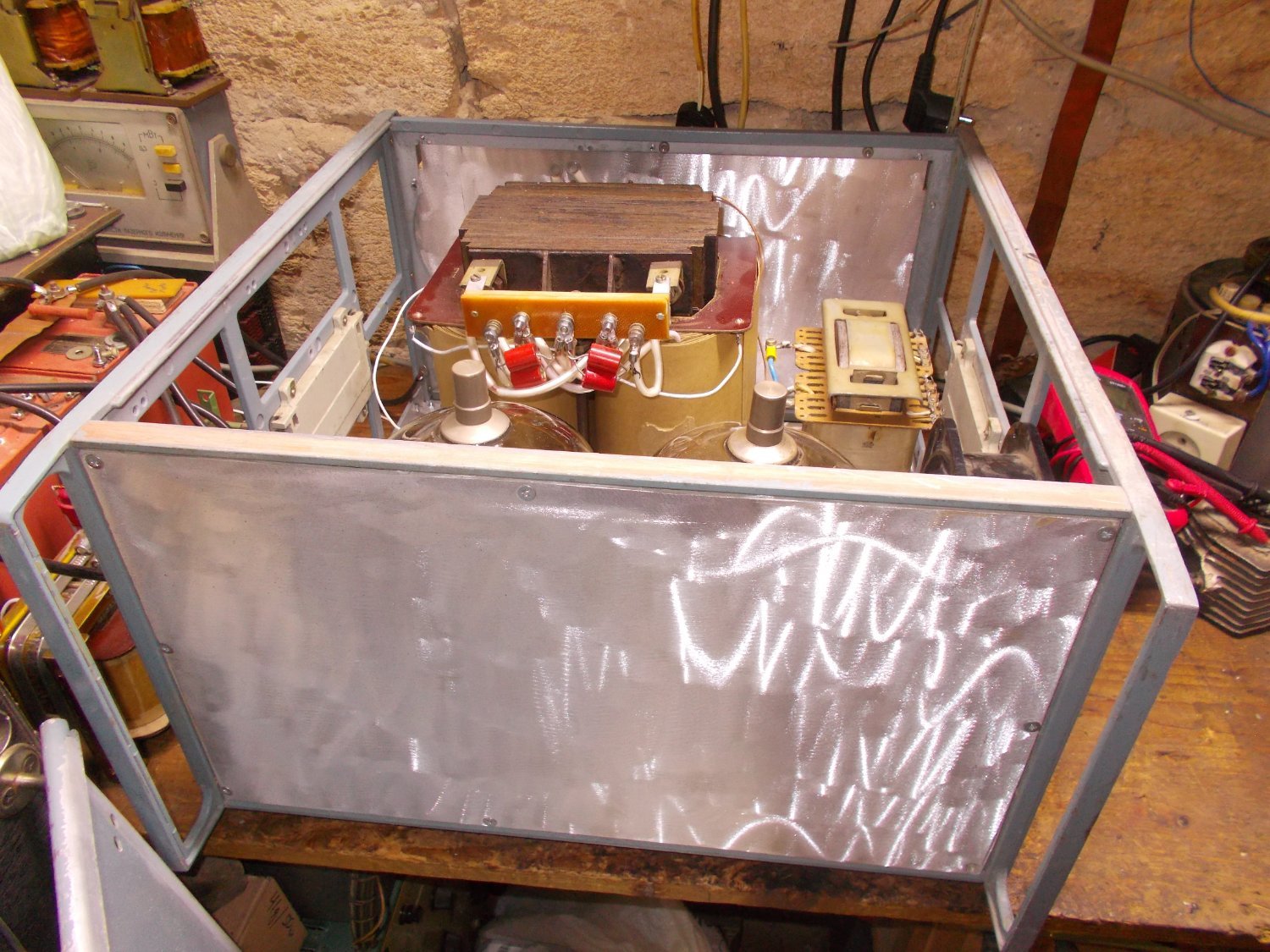

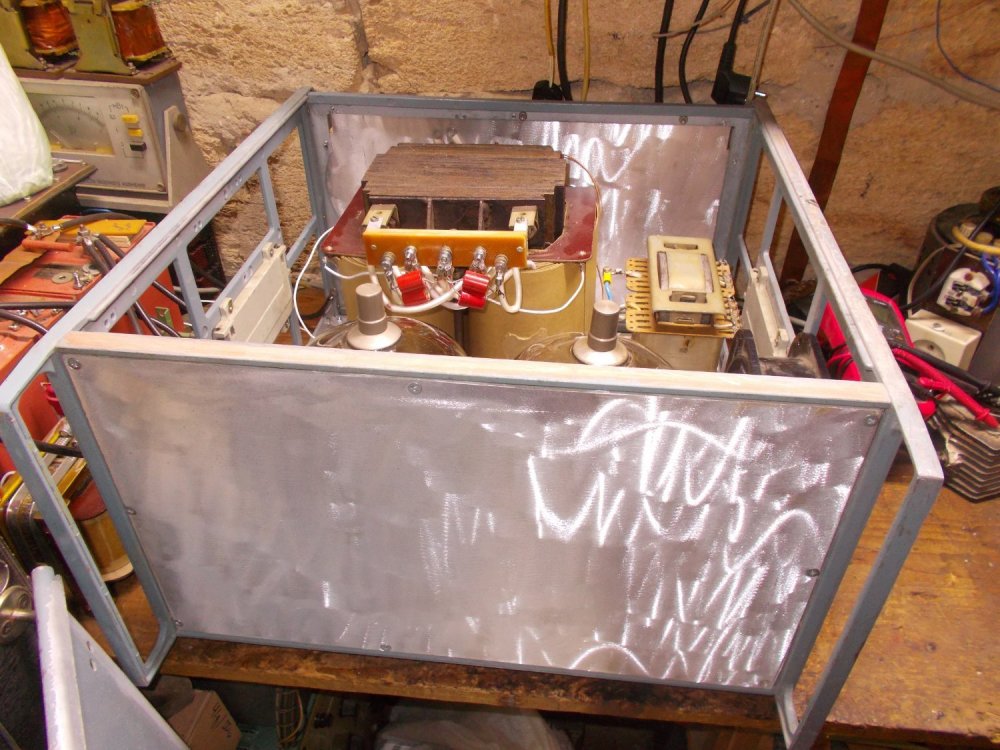

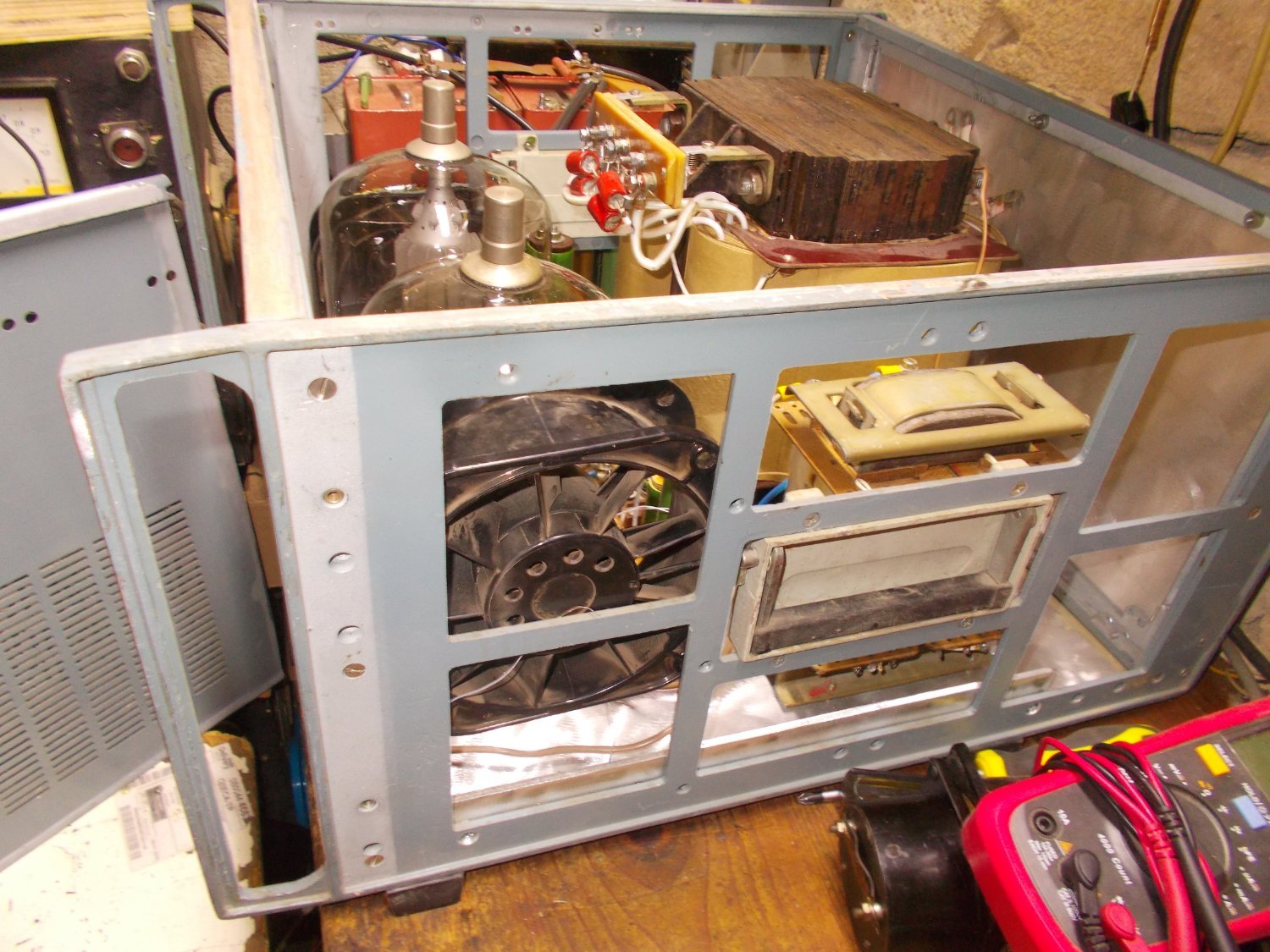

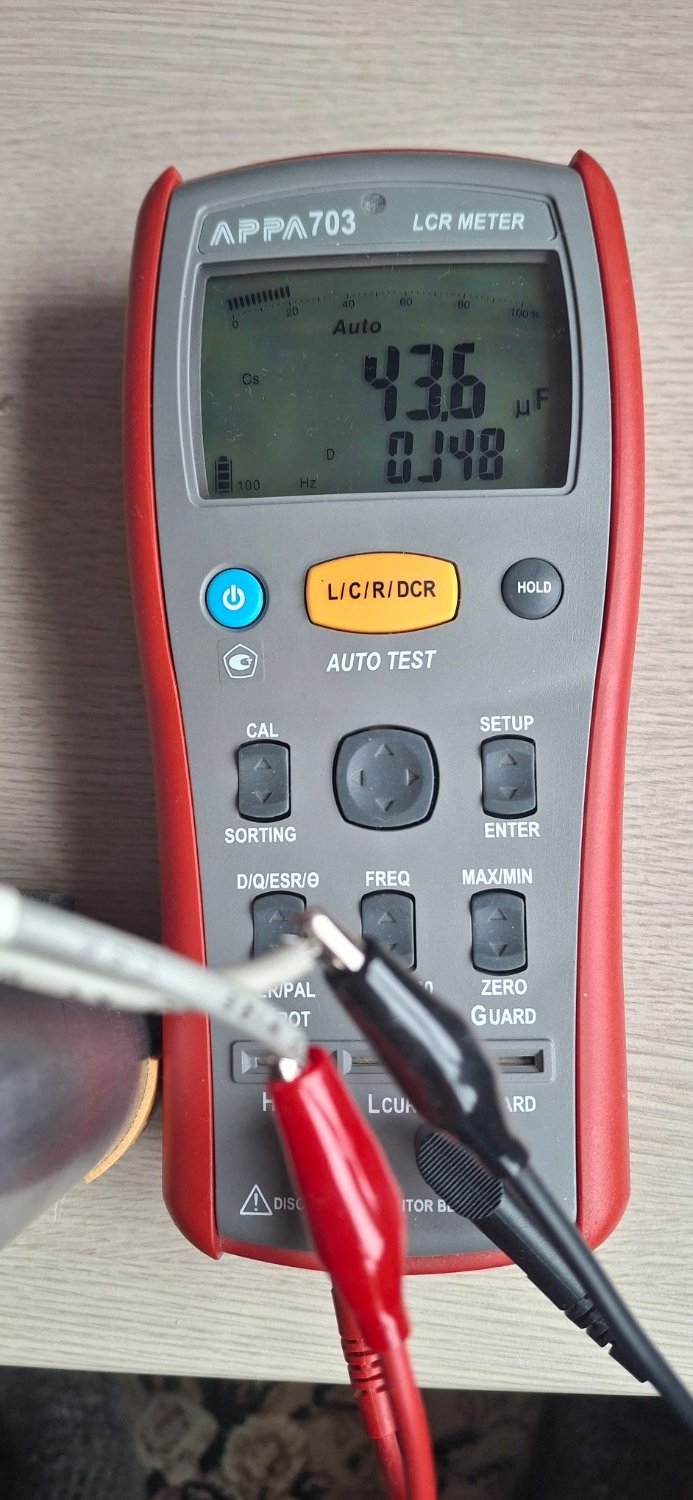

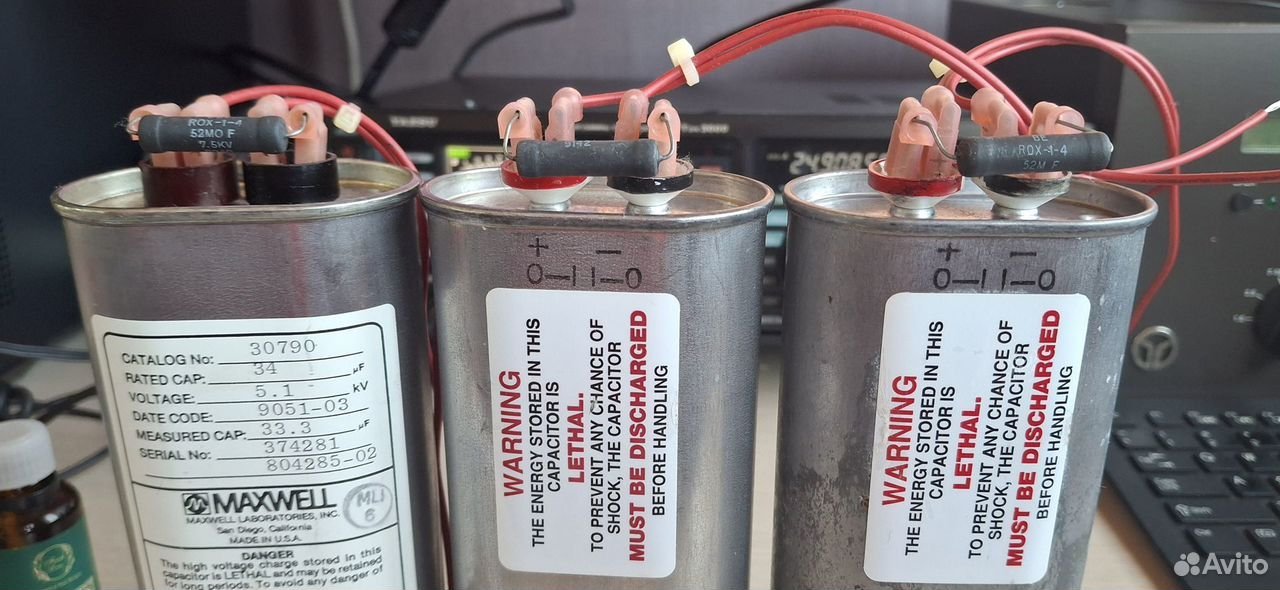

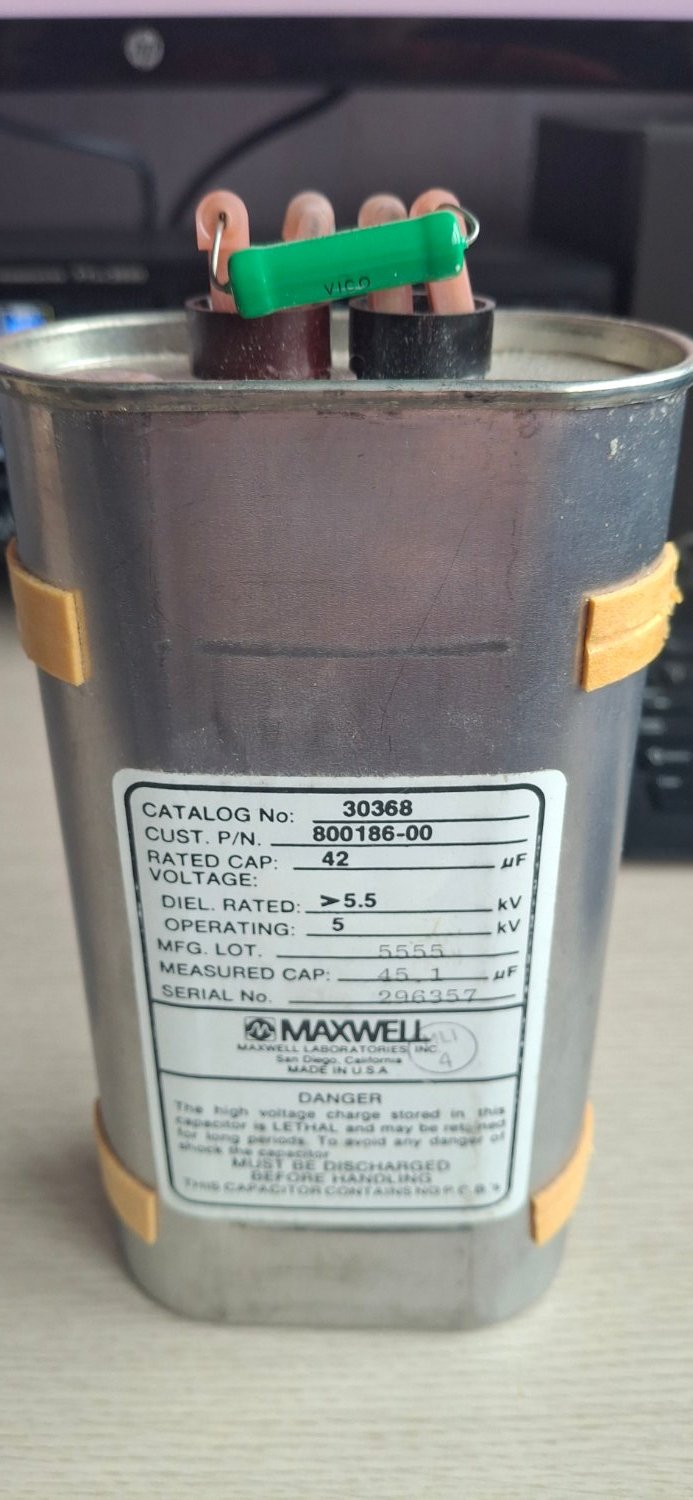

Примерка компонентов выходного каскада в корпусе. Все влазит просто идеально, ещё и места немного остается.



  • Like (+1) 4
Posted
8 часов назад, Пикассо сказал:

Может вынести лампы наверх?

Категорически, нет.



8 часов назад, Пикассо сказал:

Лампы не пожгут трансформаторы и остальное?



Практика показала, что окружающие компоненты не перегреваются, а с двумя злющими вентиляторами, которые будут заниматься обдувом ламп -- и подавно не перегреются.
