PP усилитель на ГУ-46 мощностью 1200+ Вт

volli · July 18

Только надо правильно цвет подобрать... . :smile-40:

AlexKorotov · July 18

Тут, рядом обсуждают худ искусство. Через такой усилитель включить Esoteric и любоваться картинами VERGVOKTRE

Magnetron · July 27

В 18.07.2026 в 20:49, volli сказал:

Только надо правильно цвет подобрать..

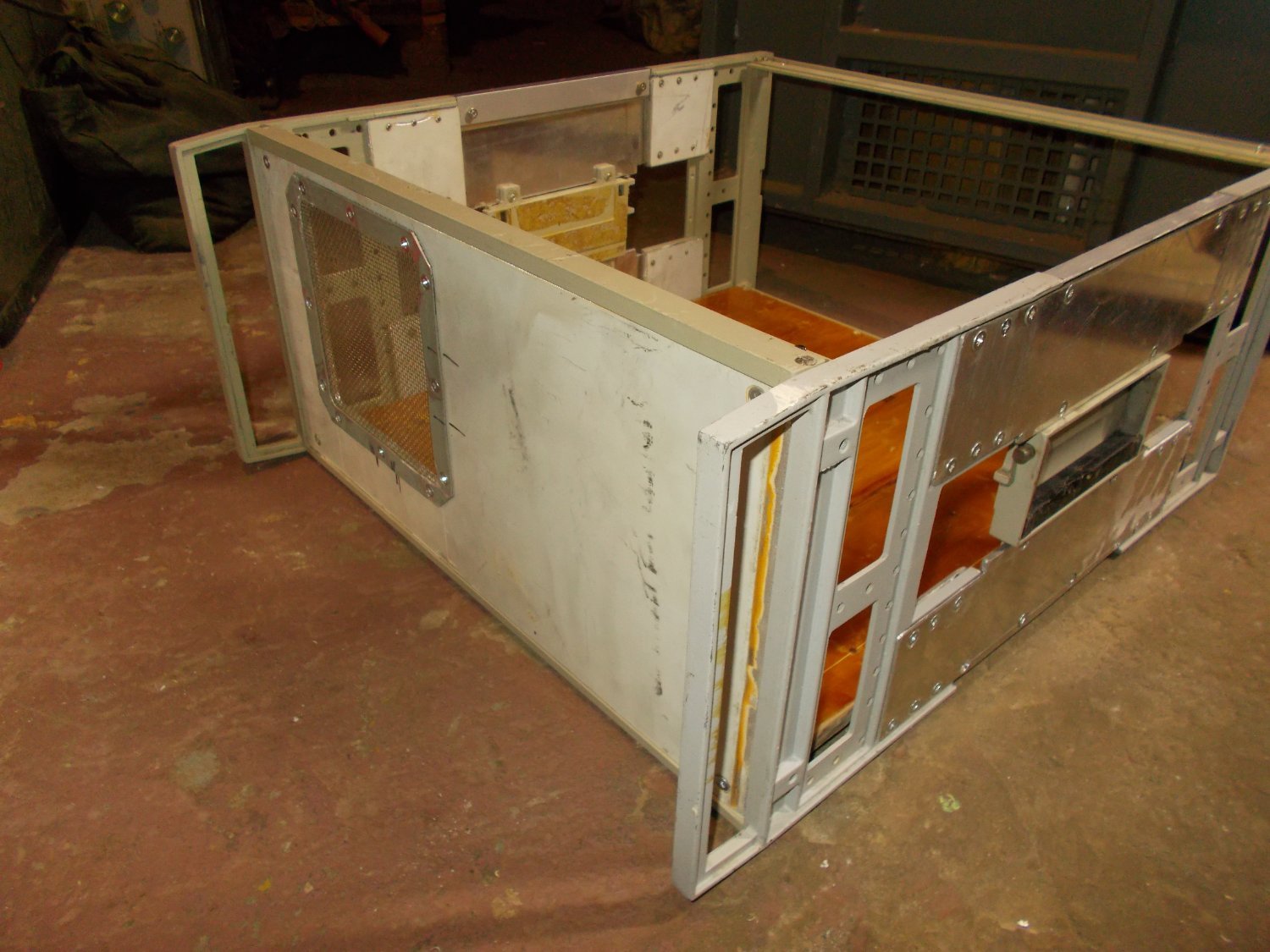

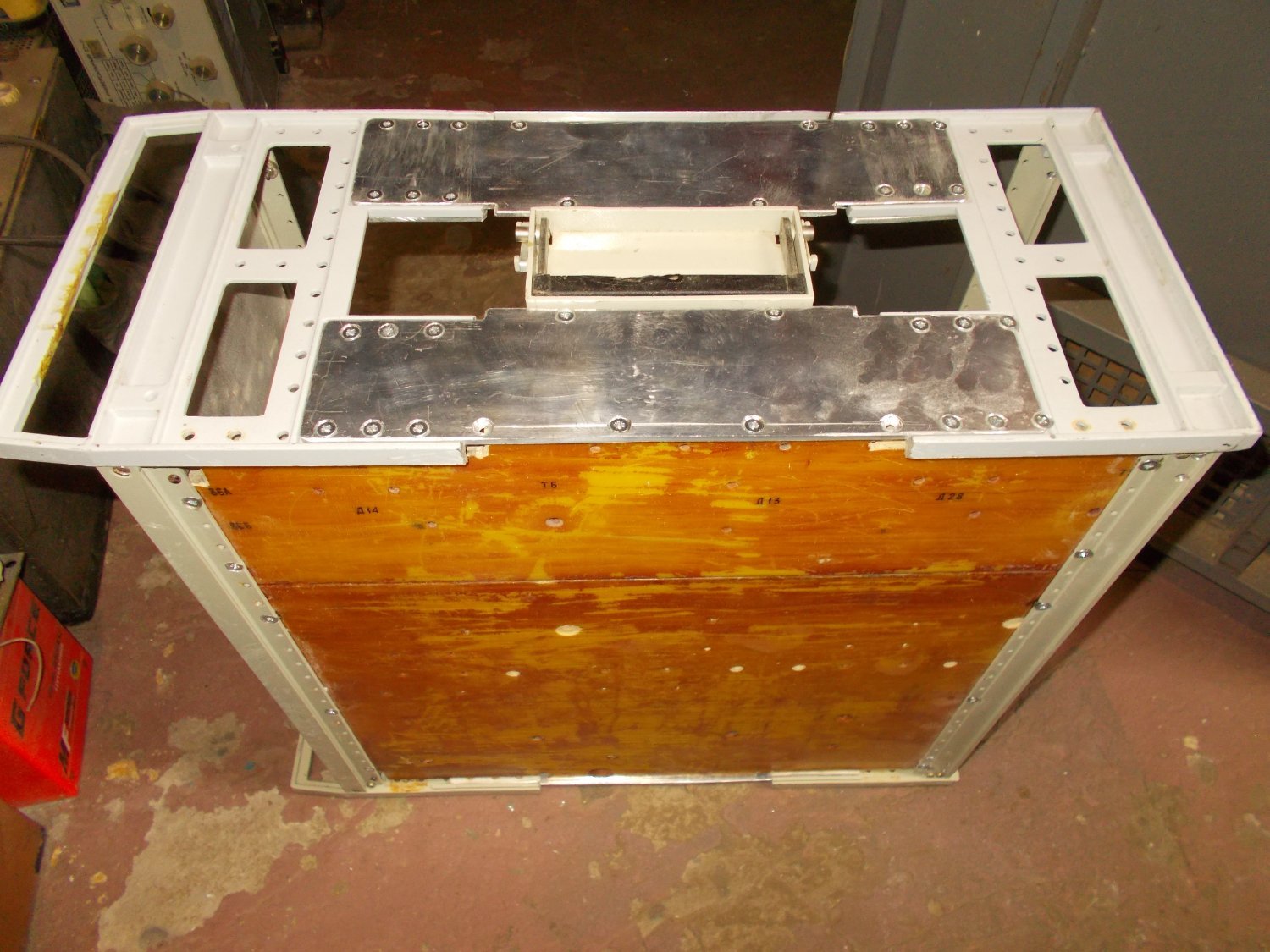

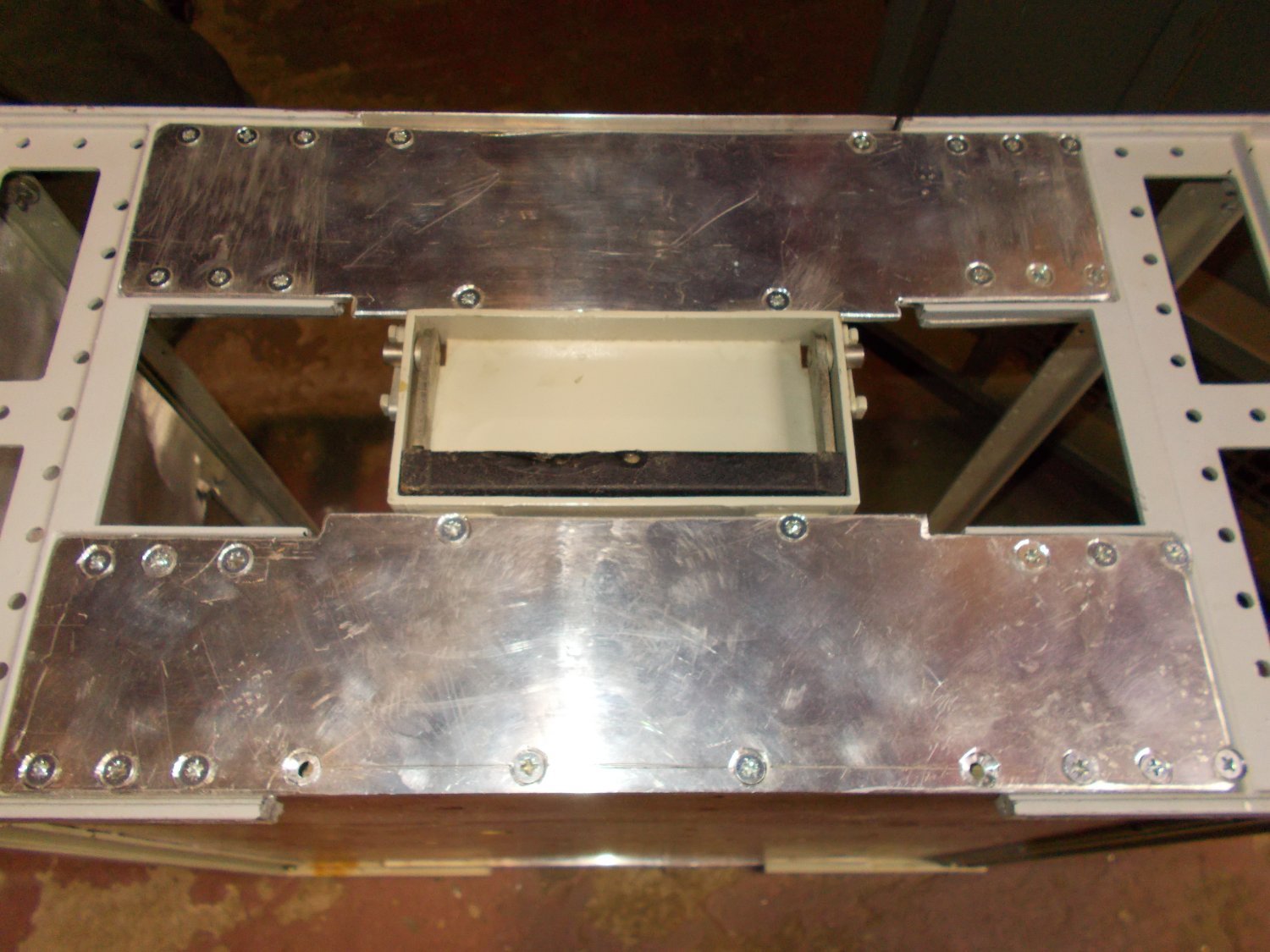

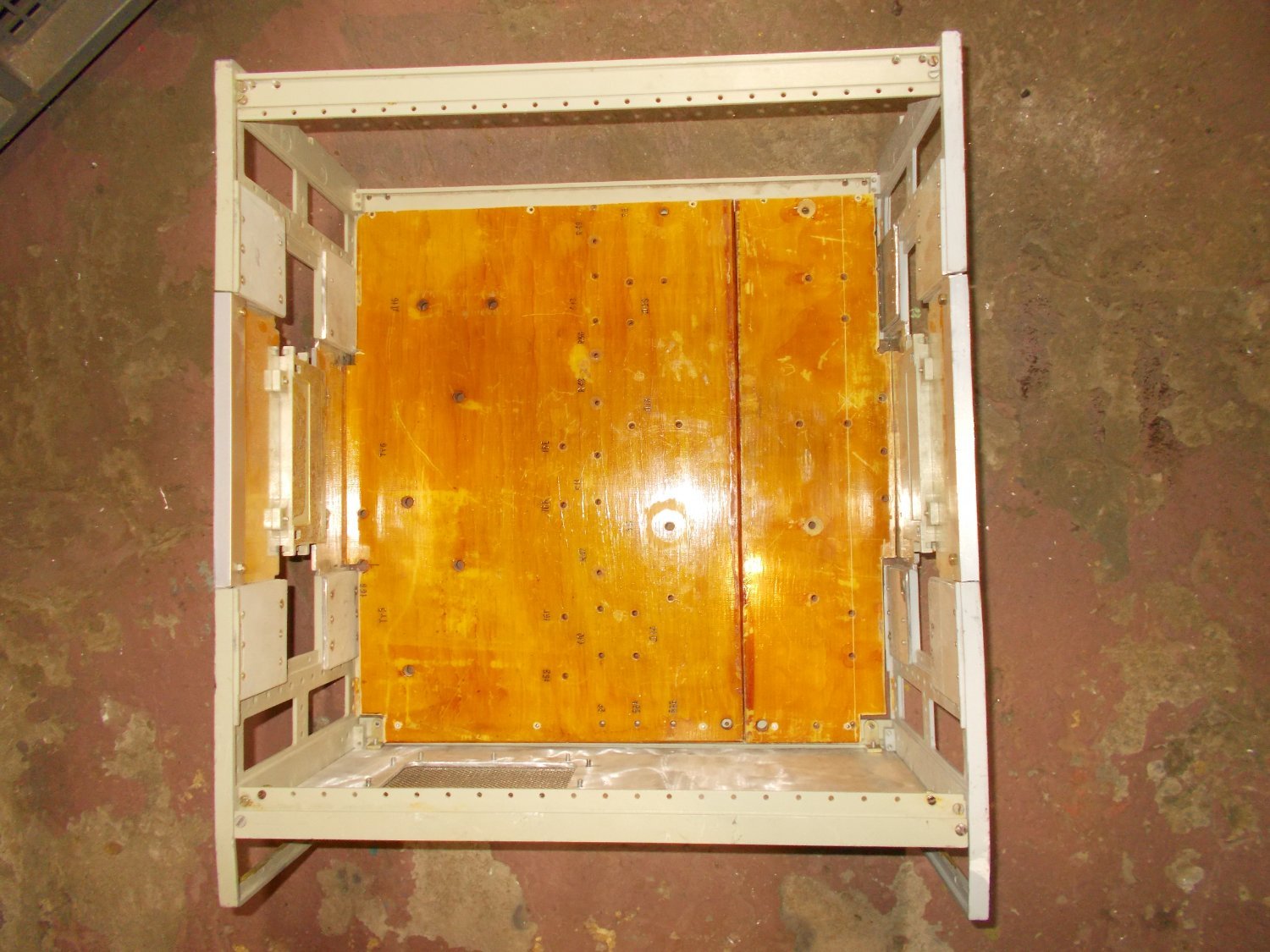

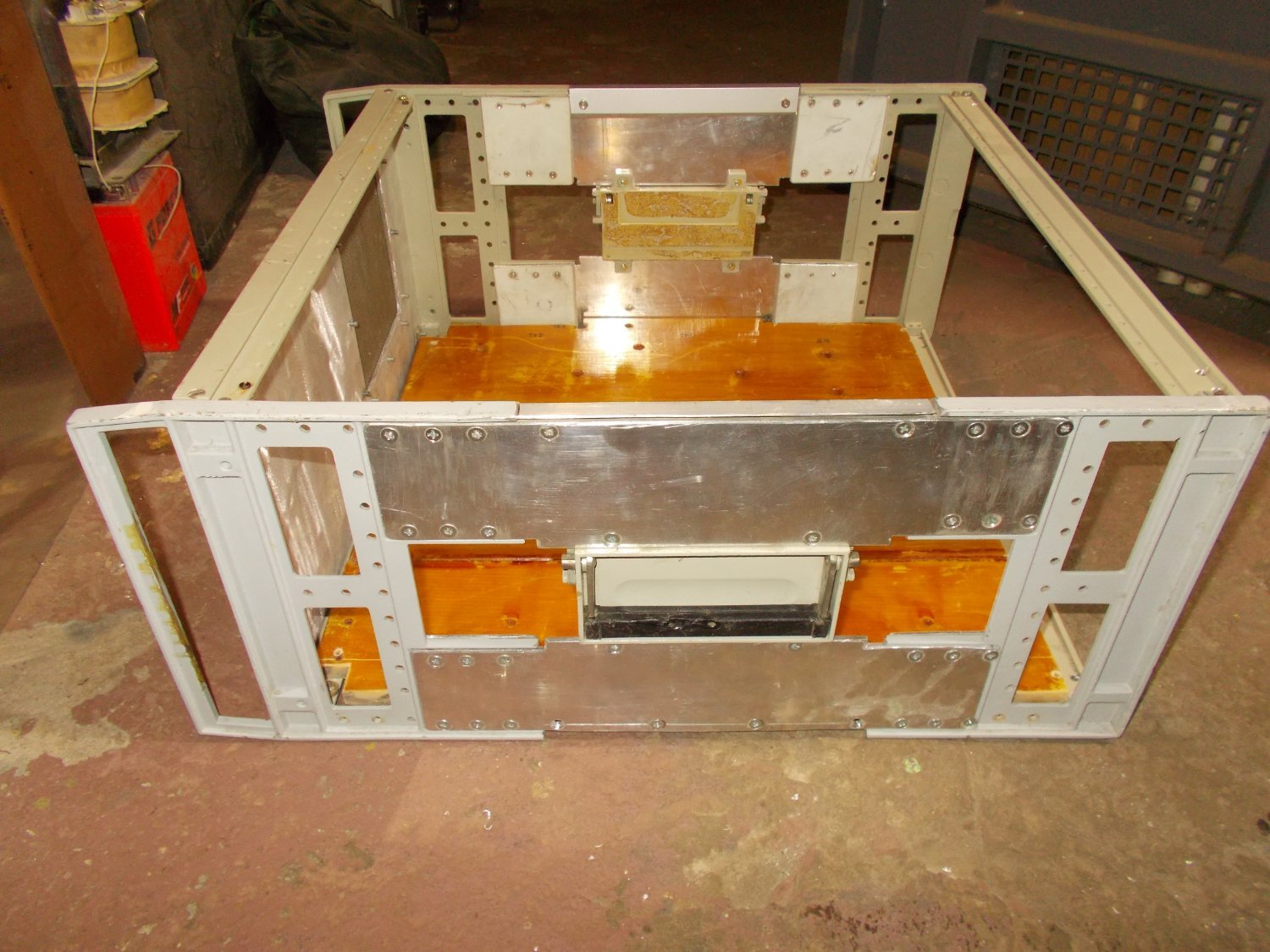

Цвет уже подобран и виден по готовым блокам -- чёрный со светлыми окантовками. Меж тем делаю корпус для высоковольтного узла. СОздание этого корпуса обернулось нетривиальным объемом работы в виду того, что подходящего унифицированного корпуса не нашлось и пришлось применять подход Виктора Франкенштейна -- брать части того что есть и шить-кроить))) Цельной плиты стеклотекстолита для шасси тоже не нашлось -- пришлось делать составную из двух кусков. В передней панели сделано окно с сеткой через которое можно наблюдать за газотронами ВВ выпрямителя. Задняя панель, верхняя и нижнике крышки, боковые фальш-панели ещё не готовы. В итоге получается то, что можно увидеть на фото.

Magnetron · August 4

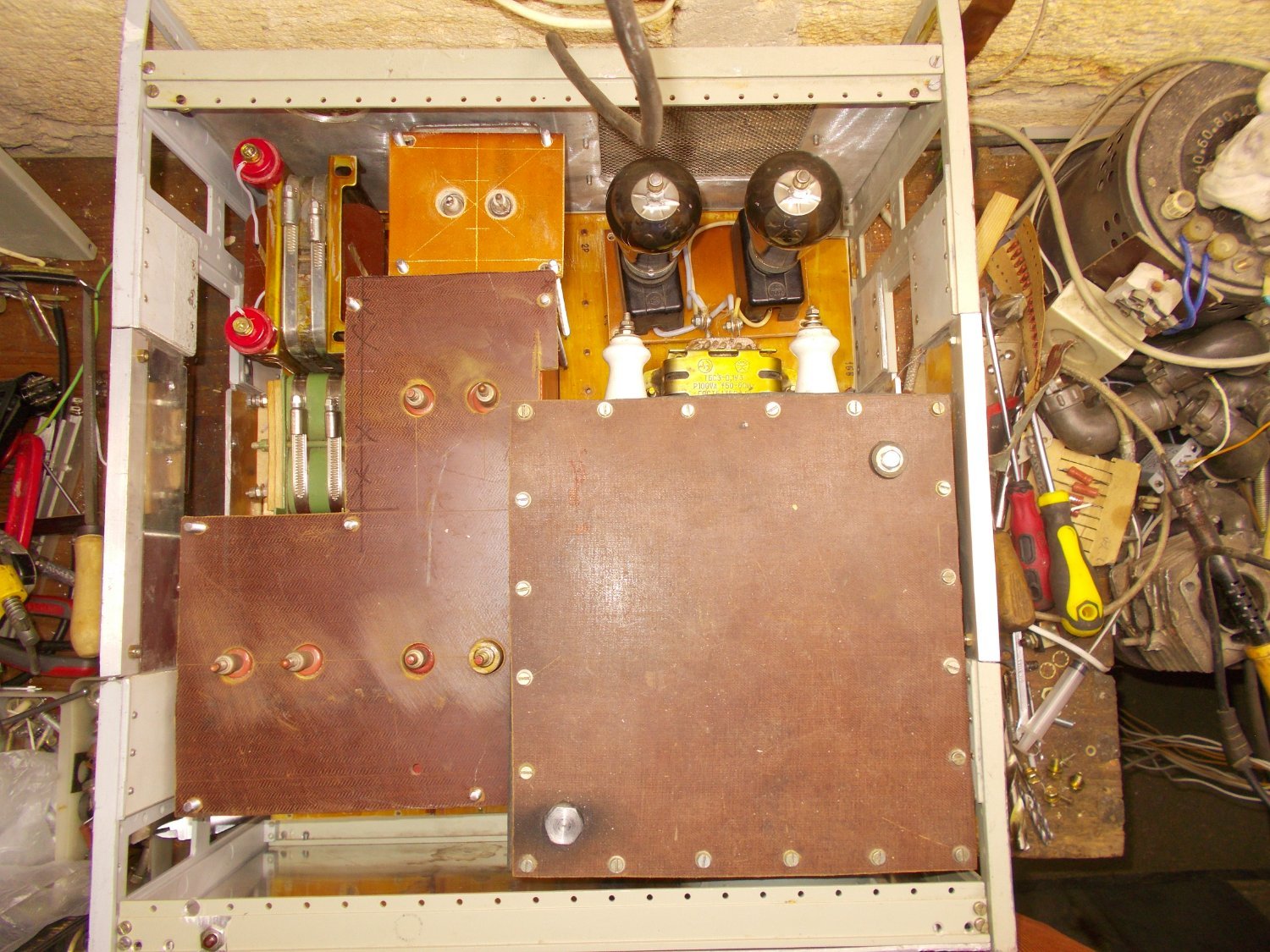

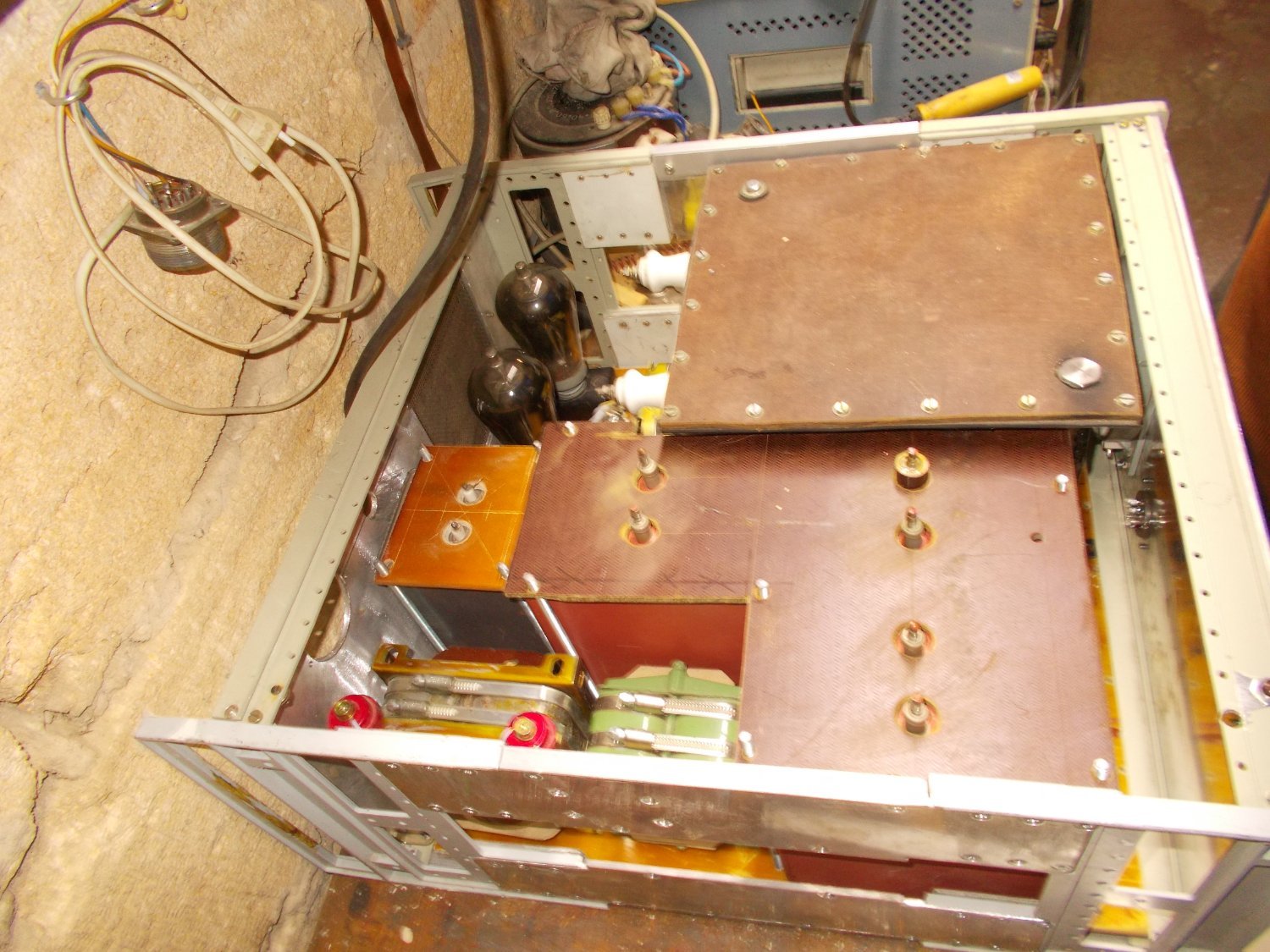

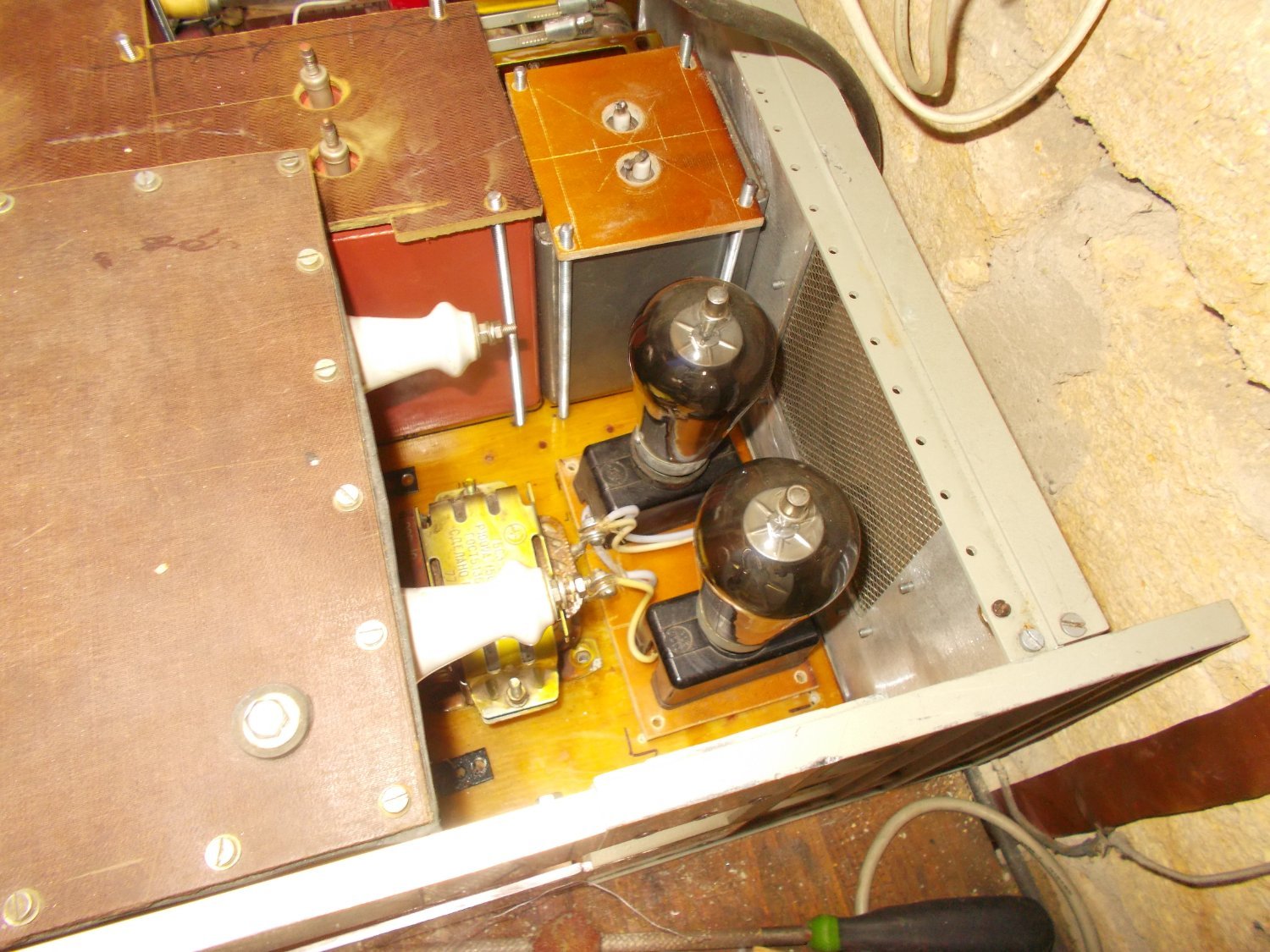

Скомпоновал внутренности высоковольтного узла усилителя. Сборка получается очень плотной, а вес -- неподъемным, по предварительной оценке получается порядка 65 кг. 40% веса приходится на высоковольтный трансформатор, который и занимает треть места внутри, одно лишь основание-шасси -- это плита из стеклотекстолта весом порядка 5 кг. Пустой корпус вместе с шасси весит больше 10 кг, около 12. Схемотехнически этот узел самый простой -- деталей минимум. Места хватило впихнуть дополнительные 100 мкФ в фильтр, теперь суммарная емкость будет 300 мкф и два дросселя фильтра, что должно дополнительно уменьшить фон усилителя и просадку напряжения под нагрузкой. Дальше по плану покраска корпуса и окончательная сборка блока.

Magnetron · August 7

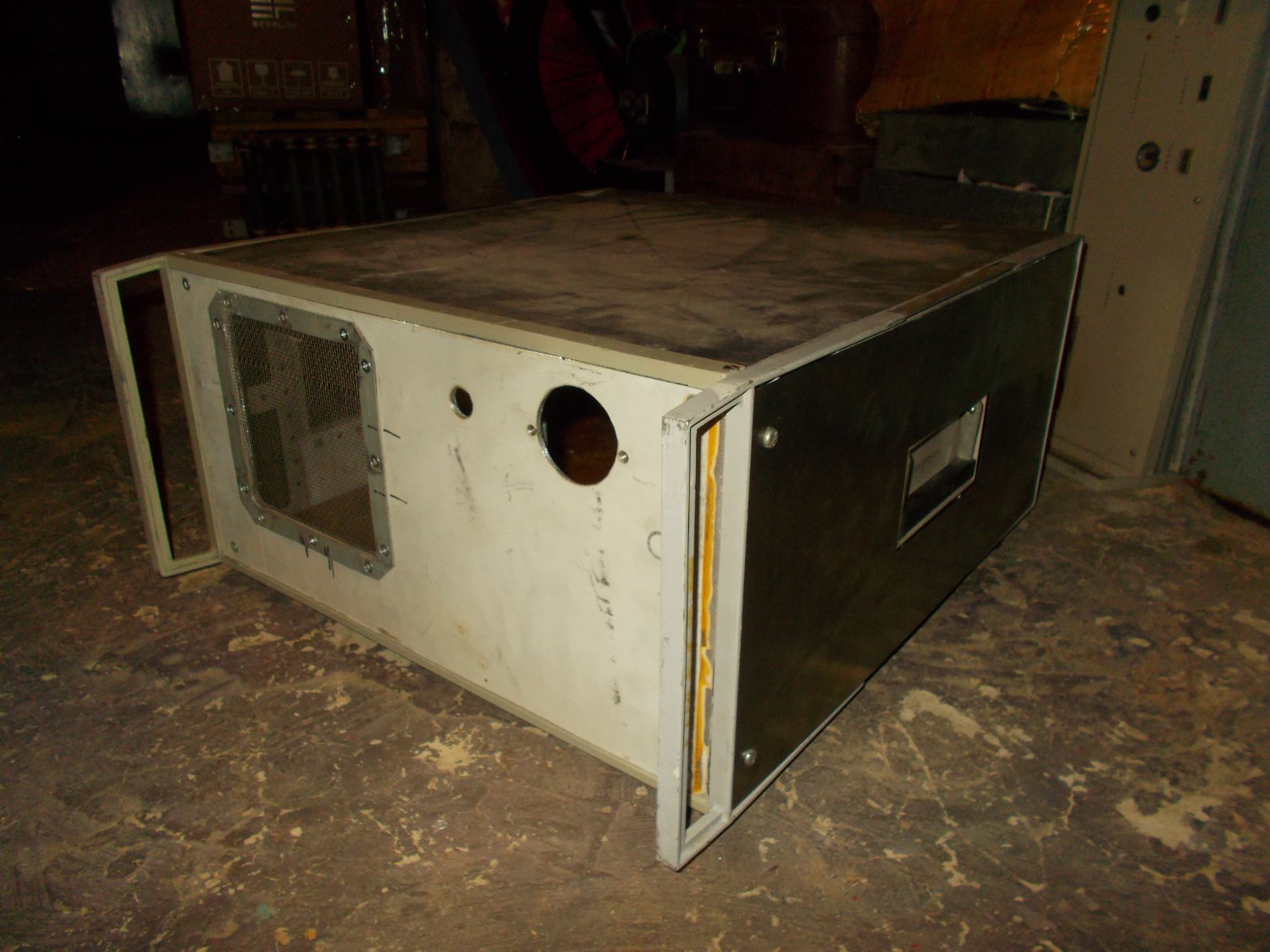

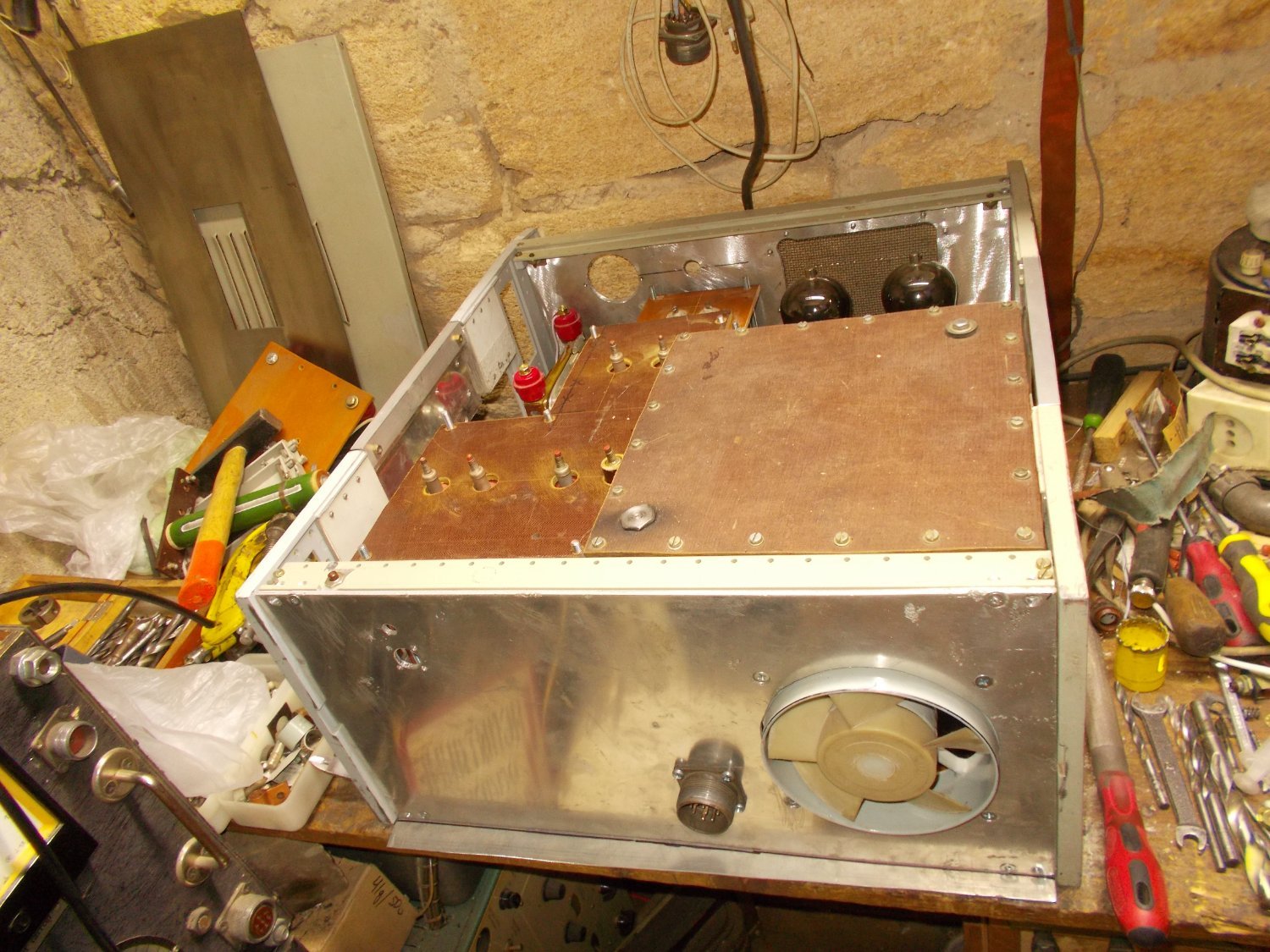

Корпус высоковольтногоу зла готов полностью -- сделана верхняя крышка, нижняя с ножками и боковые фальшпанели. Этот корпус был самым трудным в изготовлении, так как многие части пришлось делать с нуля. Дальше -- покраска. Вес просто пустого корпуса (с шасси внутри) ужасает -- 15 кг. Весь блок с начинкой будет по более точной оценке весит 67 кг. Ох и тяжко это будет ворочать... Зато больше киловатта мощи!
