Ламповый фонокорректор с распределенной коррекцией

Valinor
 Share

Recommended Posts

Valinor Local

Valinor

Posted
  • Author
Posted
5 часов назад, Сергей А сказал:

Эти 100 Гц , одинаково фонят в обоих каналах?

Одинаково.

5 часов назад, Сергей А сказал:

Еще не очень понятно где землятся платы корректора

Еще раз. Разъемы входные/выходные все изолированы от корпуса, от них поканально сигнал и общий идут на плату своего канала, то же с регуляторами громкости. Вместе общие провода соединяются на плате БП, там же на общий припаяны минусы накалов, оттуда идет общий провод на корпус.

3 часа назад, BAA сказал:

Не будет ли разумным все-таки измерить пульсации питания, покаскадно?

Да, плюс попробую еще пооткидывать поочередно анодное и накал и посмотреть на поведение.

  • Like (+1) 1
  • Smile 1
  • Replies 156
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Valinor
Valinor

Сам фонокорректор в корпусе выглядит вот так сейчас:

Valinor
Valinor

Выделить питание в отдельный блок, к сожалению, пришлось, т.к. даже торроидальные трансформаторы давали значительные наводки по питанию, когда находились внутри корпуса фонокорректора. В любых малосиг

Valinor
Valinor

Прикидка корректора в корпус сейчас выглядит вот так. Трансформатор будет другой, большего диаметра, поэтому под него запас оставлен. Пришлось новый трансформатор заказать с дополнительными обмотками

Posted Images

Сергей А Local

Сергей А

Posted
Posted

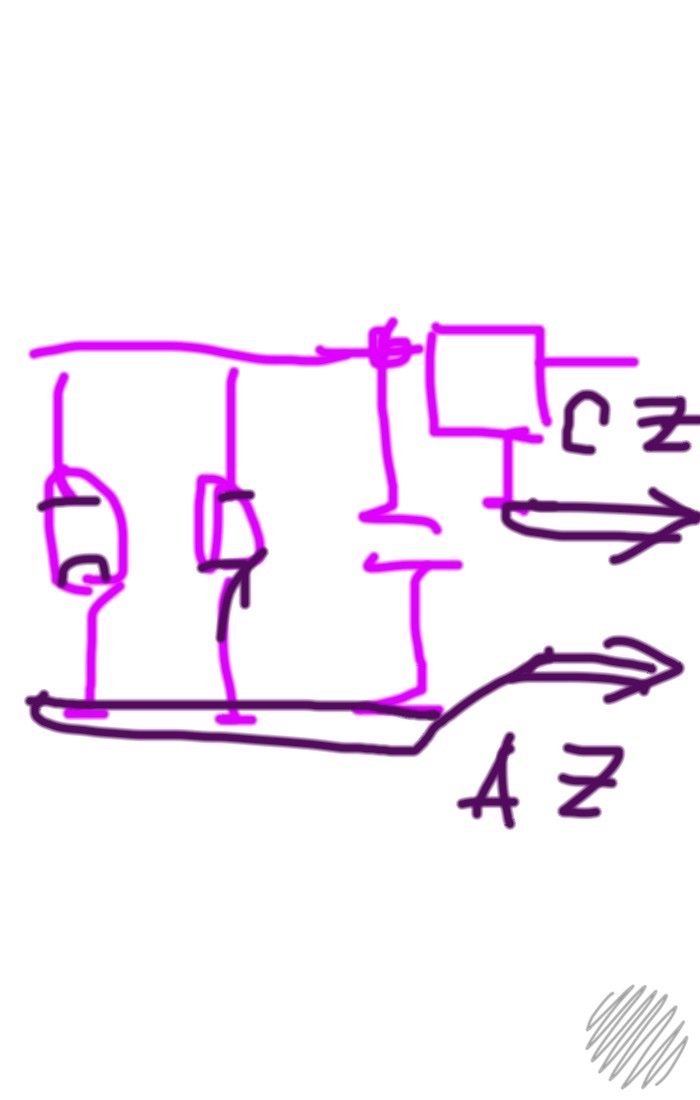

Мне земли как-то так видятся.
И конденсатор после стаба важен особо.
СZ силовая земля
АZ сигнальная земля , и на плате питания земли корректора не должны проходить через земли зар-разряда конденсаторов фильтров



BAA Master

BAA

Posted
Posted
39 minutes ago, Valinor said:

Да, плюс попробую еще пооткидывать поочередно анодное и накал и посмотреть на поведение.

Отличная идея, хотя на ходу не стоит...

Valinor Local

Valinor

Posted
  • Author
Posted

Попробовал.

Если откинуть анодное, то фона нет. На записи только можно разглядеть едва заметные 50 Гц ниже -80 дБ.

Ну я и не удивился. По опыту в любых ламповых конструкциях любой фон всегда на 90% связан с анодным питанием.

С подключением анодного сразу появляется фон 100 Гц. Если регулятор громкости перед последней лампой выкрутить в минимум, то фон будет в районе -60 дБ, с увеличением громкости фона будет больше. Если откинуть у одного канала (я пробовал в левом) накал при включенном анодном, то фон сохраняется на том же уровне.

Странно, как будто LR8 не отрабатывают, хотя напряжения на выходе они выдают правильное, запас для перепада напряжения на стабе тоже достаточный.

У меня анодная обмотка сейчас из двух составлена. Попробовал поменять местами провода у одной обмотки, фон только увеличился. Попробовал от одной самой высоковольтной обмотки запитать, фон на том же уровне, как и с правильно соединенными двумя.

Не знаю, может быть стоило просто классический электронный "дросель" на каждый канал сделать...

Андрей63 Local

Андрей63

Posted
Posted

Топологию  платы надо поглядеть , три стаба всё таки, как там земелька разведена, может и конденсатор какой дурит.

Ollleg Mentor

Ollleg

Posted
Posted
24 минуты назад, Valinor сказал:

Не знаю, может быть стоило просто классический электронный "дросель" на каждый канал сделать...

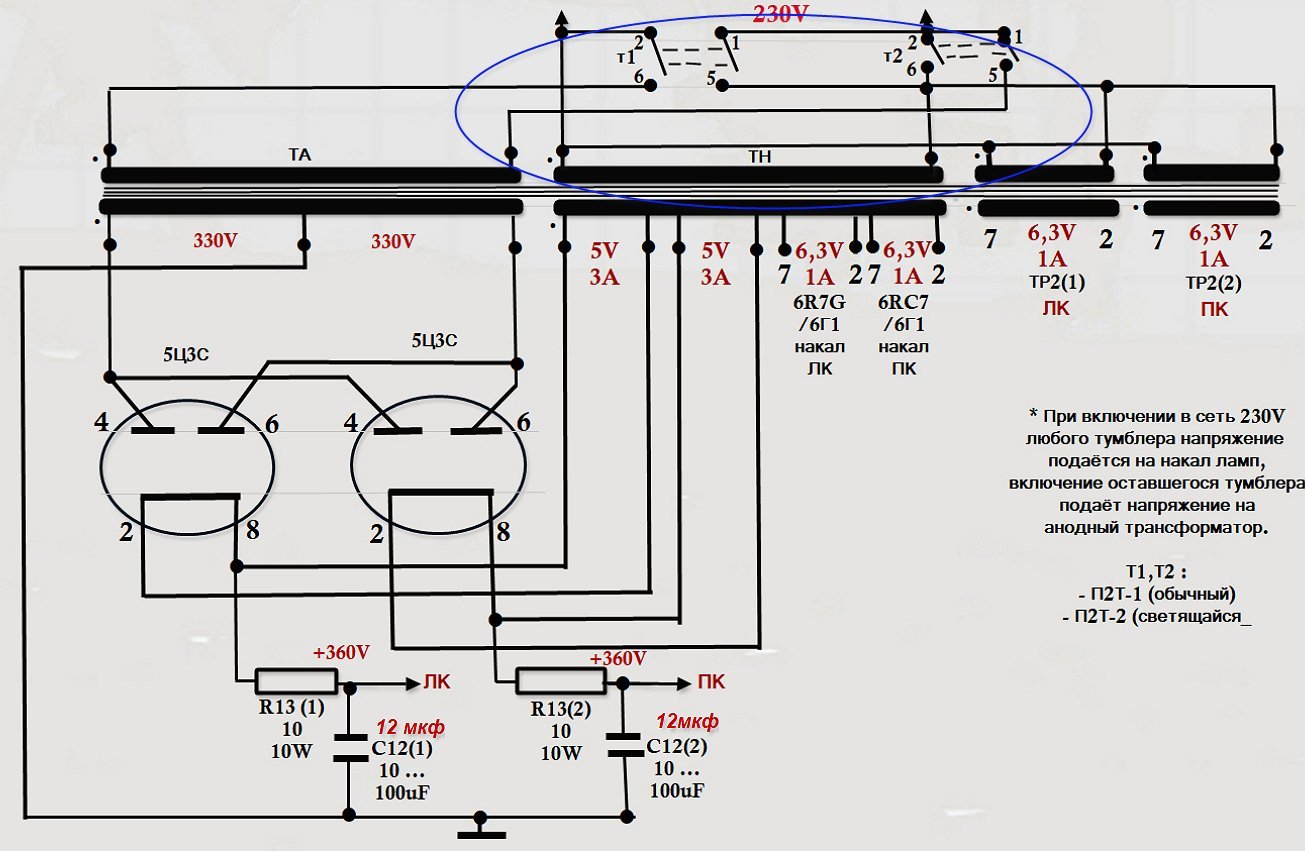

Классика, это так:

Спойлер




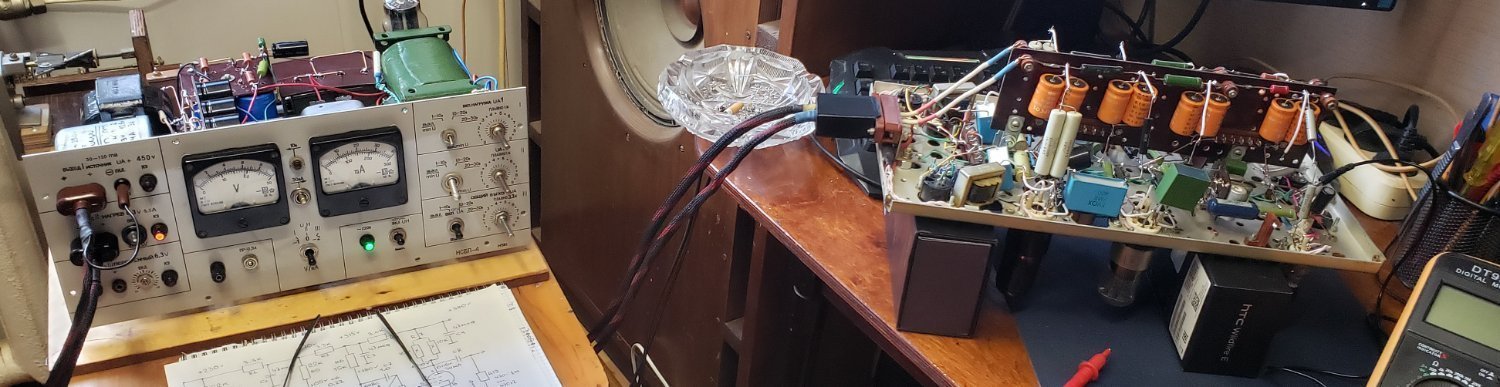

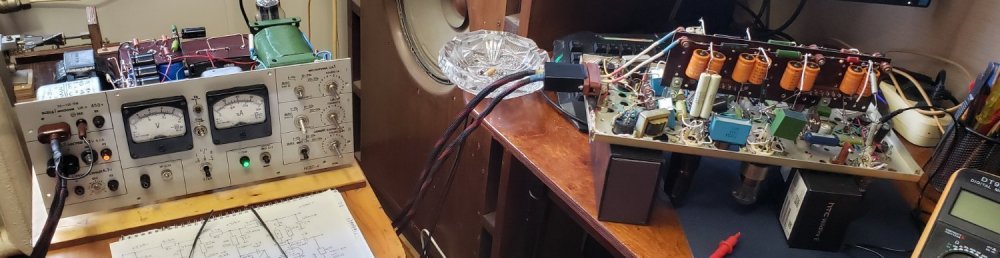

И никакого фона в корректоре без корпуса.

...А на выходе не 2 вольта, поболе и намного.:smile-11:

  • Smile 1
BAA Master

BAA

Posted
Posted

Посмотрите падение на стабилизаторе - а то там защит многовато. Плюс конденсаторы на выходе стабилизаторы не любят. Напрямую. То есть я бы поставил 1 микрофараду, как рекомендуемо, после собственно стабилизатора и тот, который во входном каскаде, за балластным резистором. LR случаем не залипает в каком-то "замечательном" состоянии после перегрева/перегрузки?

  • Like (+1) 1
Сергей А Local

Сергей А

Posted
Posted
53 минуты назад, BAA сказал:

Посмотрите падение на стабилизаторе - а то там защит многовато. Плюс конденсаторы на выходе стабилизаторы не любят. Напрямую. То есть я бы поставил 1 микрофараду, как рекомендуемо, после собственно стабилизатора и тот, который во входном каскаде, за балластным резистором. LR случаем не залипает в каком-то "замечательном" состоянии после перегрева/перегрузки?

Если там всего 1 мкФ , то через какое место будет замыкаться сигнальная составляющая? Через кондеры БП  , то есть в сигнал будет входить и падение напряжения на этом анодном фильтре. Вместе с пульсацией.

Андрей63 Local

Андрей63

Posted
Posted

Мне не очень нравиться подключение входного резистора 47 кОм на плате к общей шине, везде около этой точки текут токи, плюс фильтрующий конденсатор 0,1мкф 630 В, с питания  350 В. Я бы этот резистор прям к панельке лампы земляной подключил, со стороны печатного монтажа.

  • Like (+1) 1
Valinor Local

Valinor

Posted
  • Author
Posted
7 минут назад, Андрей63 сказал:

подключить к выводу 2

Попробовал в одном канале, реакции никакой это действие не дало.

BAA Master

BAA

Posted
Posted
13 minutes ago, Сергей А said:

Если там всего 1 мкФ , то через какое место будет замыкаться сигнальная составляющая?

Ток в малосигнальном каскаде, конечно, изменяется. Но подлый стабилизатор, меняя свое внутреннее поддерживает таки выходное в соответствии сo своими свойствами. Типа 10к анодного резистора и таки 500 мВ сигнала. Думается, что 50 мка изменения стерпит. Вот кривулька выходного импеданса, ну почти. 0,5 вольта на 8 мА, что дает 62,5 Ома импеданса, см аттач. В общем - не очень хорошо. У того же 317 будет 2,5В на 1,5А или 1,6 Ом. Так как среднее не меняется , ставим балласт на 1 кОм и конденсатор , да побольше. Только вот Джоули в такой номинал наливать при таком корпусе не выйдет, что, впрочем, уже обсуждали. А вот подавление пульсаций питания - вполне 3e-3 %/В.
Предлагаю проблемы решать по мере так сказать, поступления. И до составляющей дойдем.

Valinor Local

Valinor

Posted
  • Author
Posted

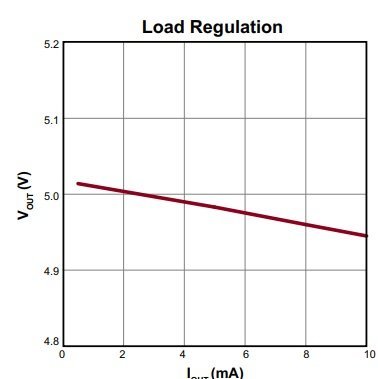

После стабов висит 47мкФ. После выпрямителя 347 В. На выходах стабов по напряжению все ок, если бы они в защиту ушли, то не было бы напряжения или было бы слишком низкое. Первый каскад после стаба 247 В, второй каскад 299 В, третий каскад 299 В, четвертый каскад 300 В.

grat Enthusiast

grat

Posted
Posted
7 часов назад, Valinor сказал:

Вместе общие провода соединяются на плате БП, там же на общий припаяны минусы накалов, оттуда идет общий провод на корпус.

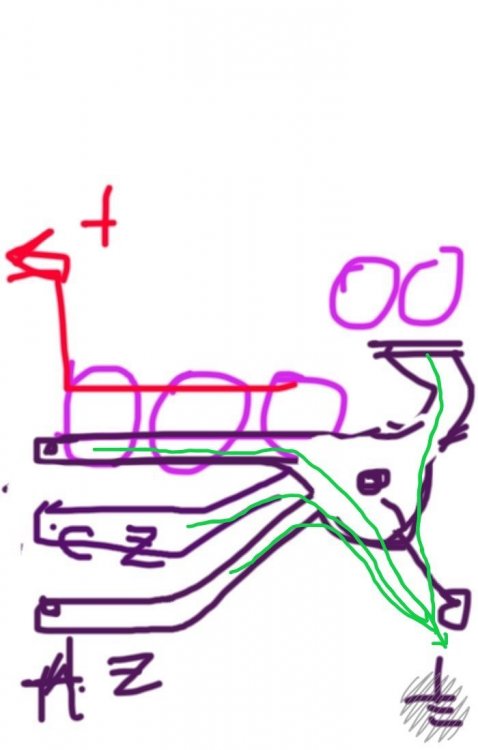

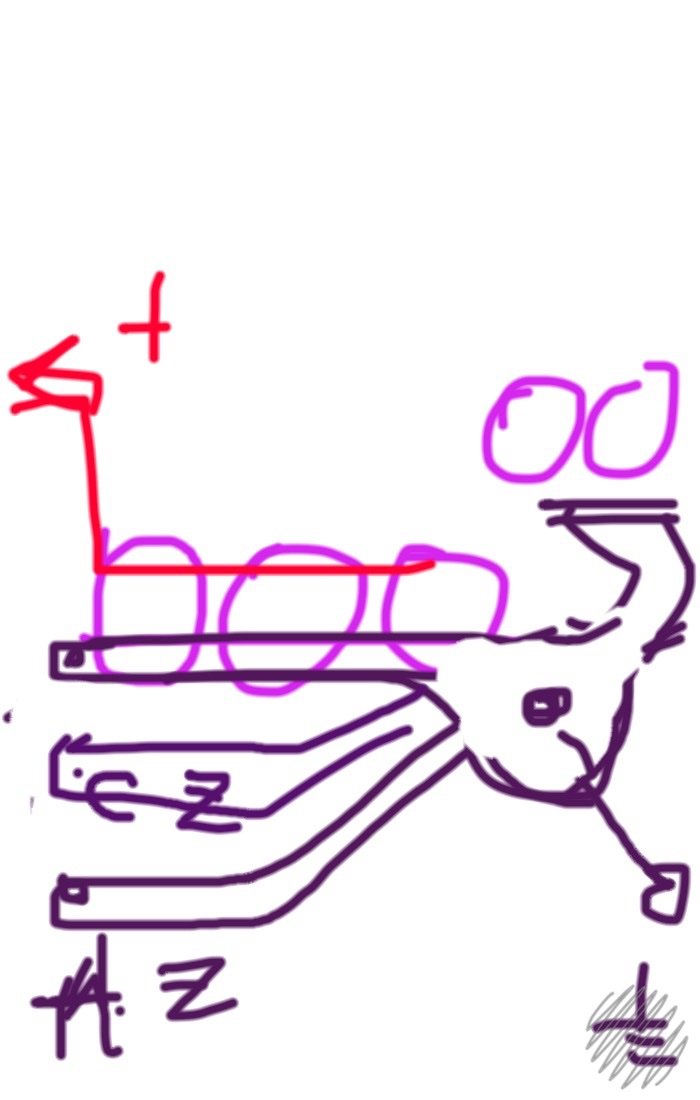

Не могли бы вы показать на плате бп общую точку. На минусе первых силовых конденсаторов землить не желательно. Там самая большая пульсация. Их надо вести в общую точку(возможно рядом с бп на корпусе) своим проводом. Схематично зеленый цвет. Иначе возможно ниже следующее.

6 часов назад, Сергей А сказал:

на плате питания земли корректора не должны проходить через земли зар-разряда конденсаторов фильтров










grat Enthusiast

grat

Posted
Posted
6 часов назад, Ollleg сказал:

Классика, это так:

Что-то секретное не дорисовано на сетевых тумблерах :). Да и с нумерацией накального тумблера вопрос.

grat Enthusiast

grat

Posted
Posted
55 минут назад, Ollleg сказал:

первым включится накальный ТР, вторым ТАН ... на выпрямленном можно в определённых пределах регулировать напряжение накала в зависимости от нагрузки путём коммутации обмоток ТН , включенным, как обычный дроссель.

Согласно вашему рисунку, накальный не включится никогда. А ничего, что у обычного дросселя замыкается накоротко часть обмотки?

Valinor Local

Valinor

Posted
  • Author
Posted

После всех проверок и экспериментов есть стойкое убеждение, что все таки в данной ситуации виноваты анодные стабы. Поэтому решил сделать версию корректора без стабов. На плате каждого канала будет свой электронный дроссель для фильтрации питания и корректировки до нужного рабочего напряжения, далее на каждый каскад питание будет идти через обычные R-C цепочки.

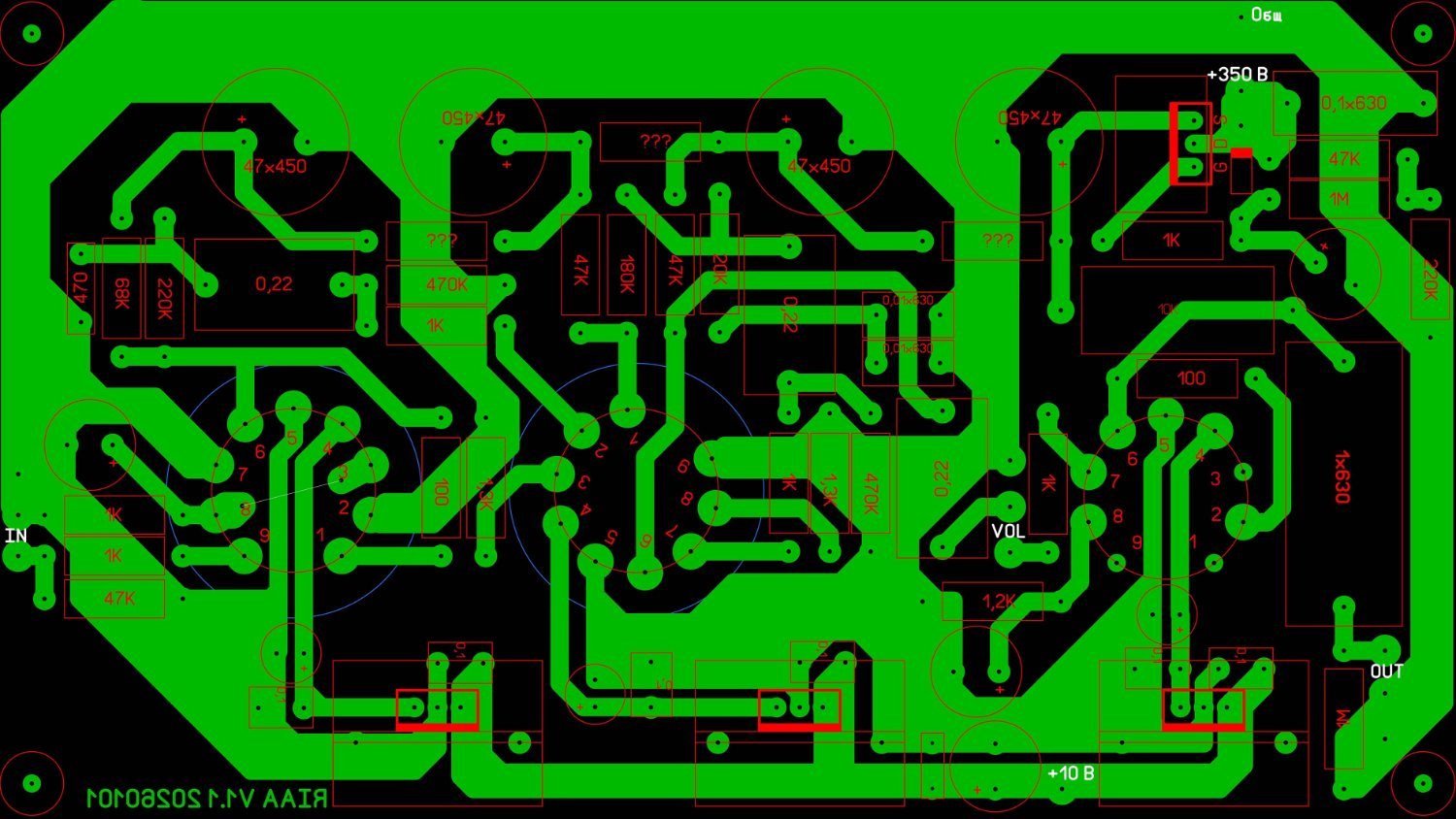

Прикинул вот такую новую плату. Так же на ней поставил упрощенные стабы для накала на 6В L7806. Можно покритиковать:


Какую максимальную емкость можно повесить на выход L7806 и нужно ли? Или достаточно керамики на 0,1 мкФ для фильтрации помех и какого-нибудь небольшого электролита на 100-200 мкФ?

Андрей63 Local

Андрей63

Posted
Posted

Поворчу на счёт земли накала первого каскада, лучше порезать вниз её от 9-0й ноги и соединить обычным  проводом минус стаба с точкой подключения общего провода питания, и так везде во всех каскадах, вам зачем такие токи накала на этой шине.

  • Smile 1
СЮТ Local

СЮТ

Posted
Posted
В 03.01.2026 в 19:00, Valinor сказал:

осле всех проверок и экспериментов есть стойкое убеждение, что все таки в данной ситуации виноваты анодные стабы. Поэтому решил сделать версию корректора без стабов. На плате каждого канала будет свой электронный дроссель для фильтрации питания и корректировки до нужного рабочего напряжения, далее на каждый каскад питание будет идти через обычные R-C цепочки.

Думаю, не стоит начинать всё сначала, надо остыть и попробовать довести до ума то, что есть))...

В моём случае добавление RC цепочки в питание первого каскада убрало пичок 100 Гц ниже плинтуса, в теме "Корректоры из страны ОЗ" это отражено...

Вот чем плоха печатная плата, если что-то не так - приходиться либо её курочить, либо делать заново. Поэтому предпочитаю навесной монтаж.



  • Like (+1) 1
VinVal Enthusiast

VinVal

Posted
Posted

По молодости на работе собирал мощные тиристорные регуляторы для производственных нужд, контролируя СИ происходящее. Пришел к выводу о необходимости подбора комплектов из тиристоров, диодов. С тех пор подбираю диоды с наименьшим отличием по сопротивлению А к К.

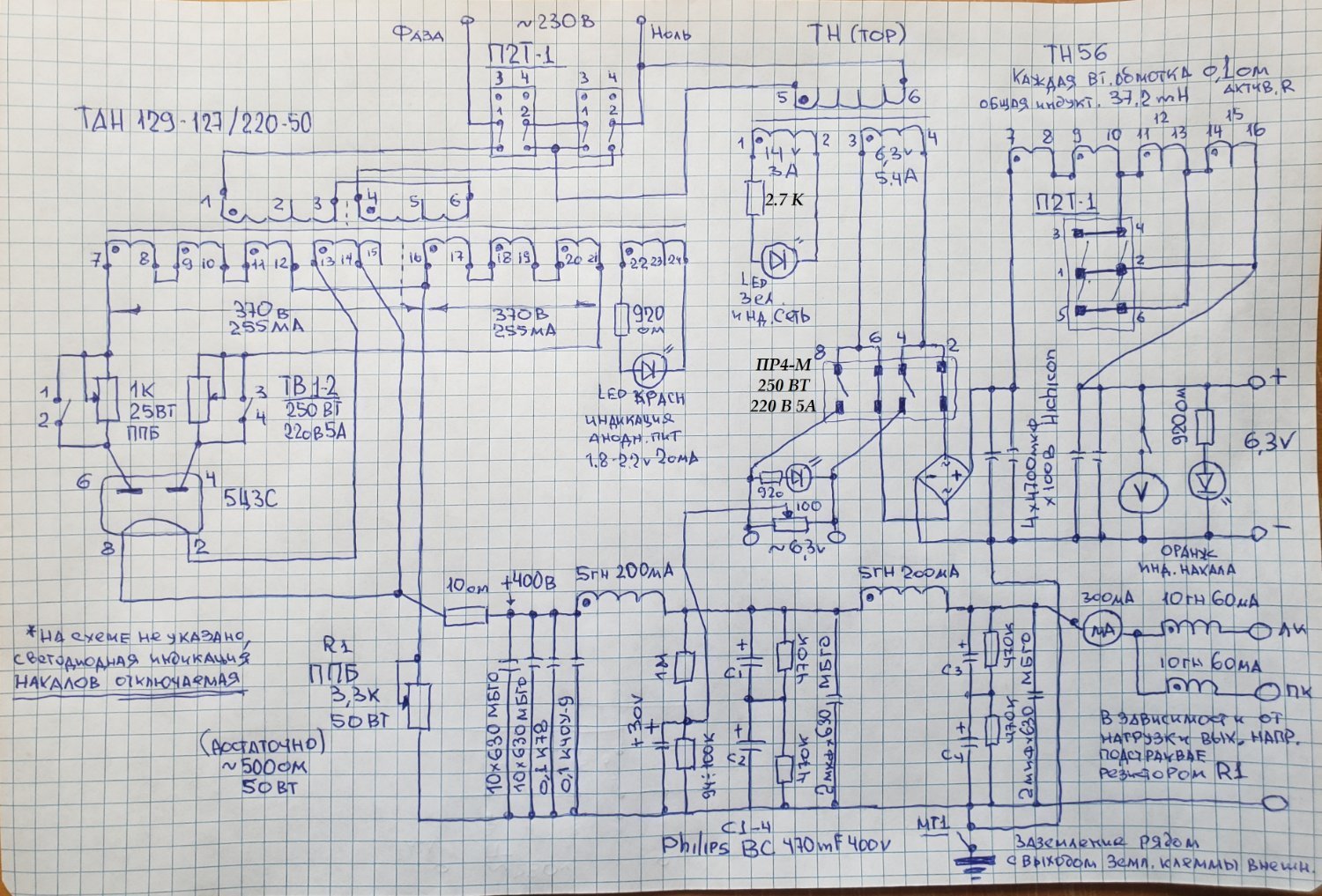

Хороший результат дает классический дроссель по схеме С1 - L1 - C2 - L2 - C3 + C доп. параллельно подключенный к дросселю к С1 и С3. Настраивается индивидуально на вход подается с ГЗЧ сигнал (50 или 100 гц) напряжением 1 вольт на выходе контролируется выходной потенциал, номинал конденсатора по снижению потенциала на выходном вольтметре.

BAA Master

BAA

Posted
Posted
On 1/4/2026 at 12:11 AM, СЮТ said:

Вот чем плоха печатная плата, приходиться либо её курочить, либо делать заново...

Из десятка деталек? Ладно впервые человек делает...
Посчитать или, чур меня, смоделировать, никак? Или, получивши результат, запомнить.
А когда комплектации на 100500 уев. И если сразу не заработает, то "не поймут". Бред какой-то.
