Для регулировки громкости взял два вот таких одинарных переменных резистора на 100К с логарифмической характеристикой. По размеру она раза в 1,5 больше стандартных. По качеству время покажет, на первй взгляд все хорошо.

Принял решение, что в готовой конструкции громкость в каждом канале буду регулировать раздельно. Для обычного прослушивания достаточно обычного сдвоенного резистора на оба канала, а если нужно иногда что-то оцифровать, то лучше иметь возможность тонкой подстройки громкости, т.к. разбаланс каналов у головки и у самой пластинки и разброс между лампами по каналам иногда дают существенную разницу в громкости между каналами.

  • Like (+1) 1
  • Smile 1
  • Smile 1
Posted

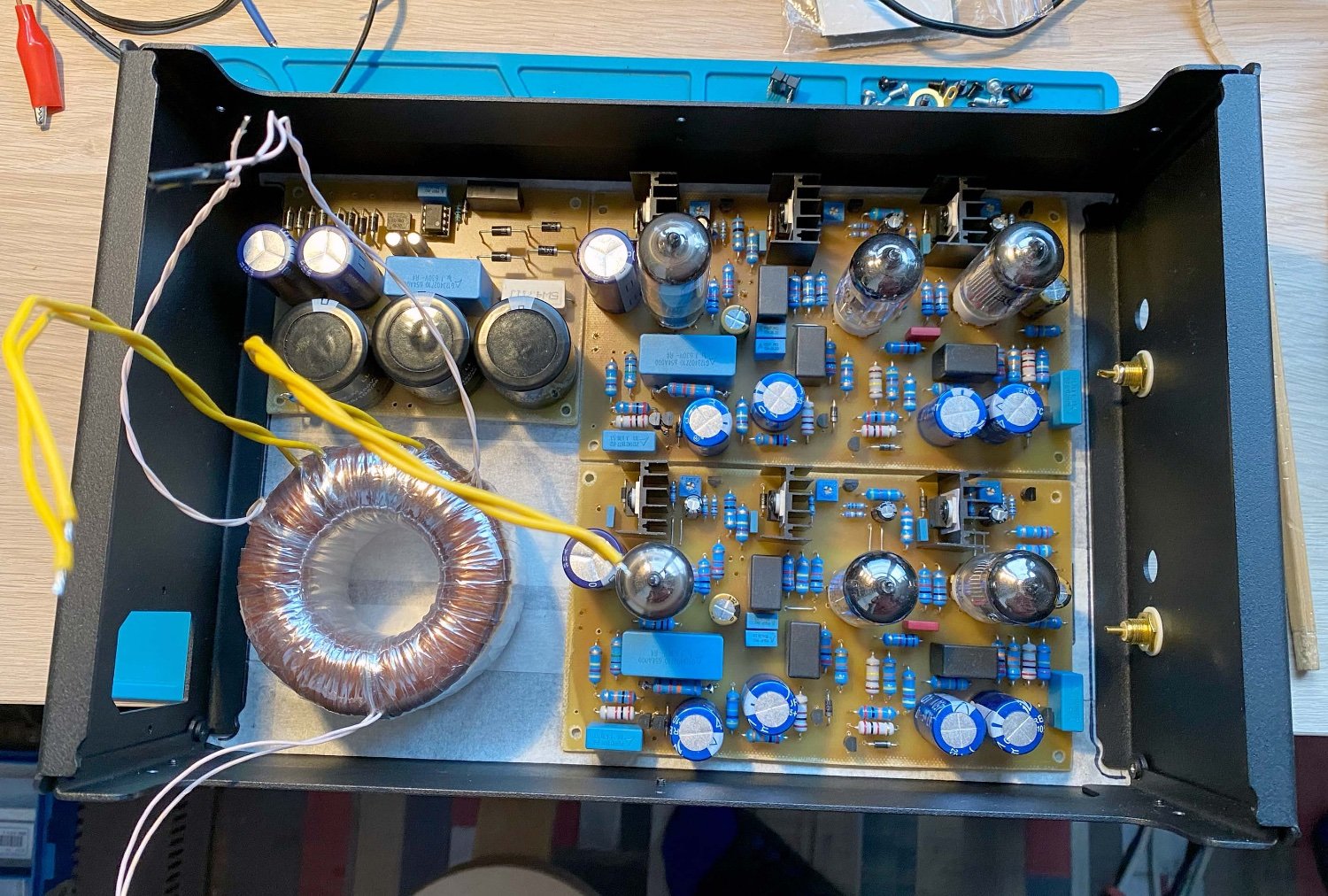

Прикидка корректора в корпус сейчас выглядит вот так. Трансформатор будет другой, большего диаметра, поэтому под него запас оставлен. Пришлось новый трансформатор заказать с дополнительными обмотками про запас, чтобы не получалось слишком низкого анодного напряжения. А этот трансформатор останется для другой конструкции.

Теперь надо сверлить отверстия для крепления плат, а на передней панели сверлить отверстие для соединения с корпусом и отверстия под два регулятора громкости.


  • Like (+1) 6
  • Smile 1
Posted

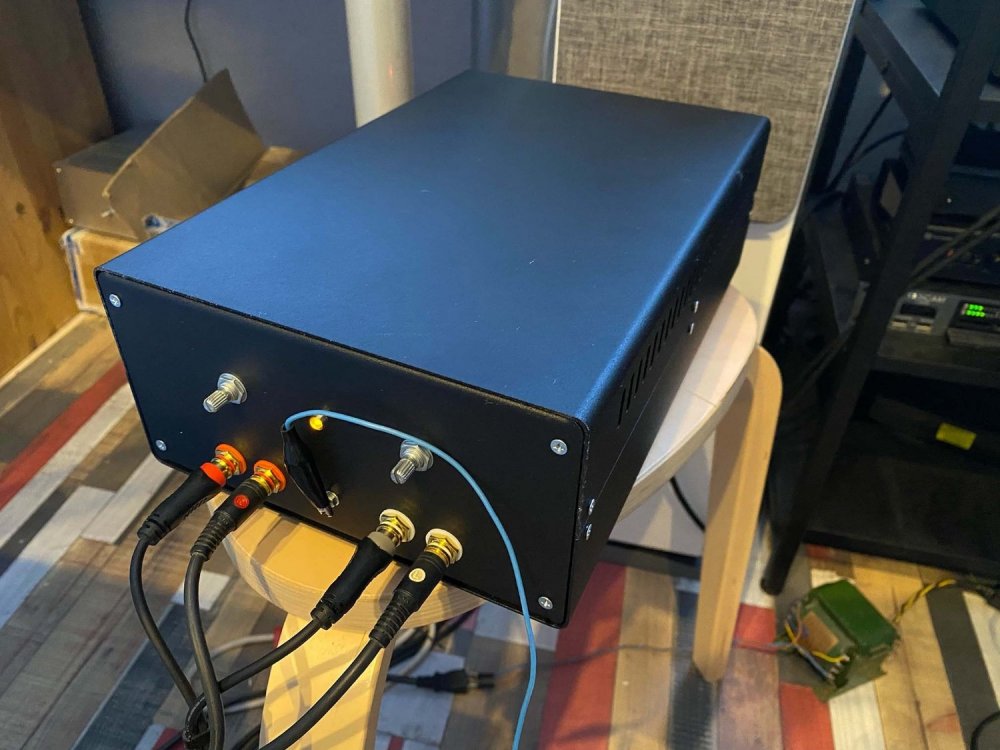

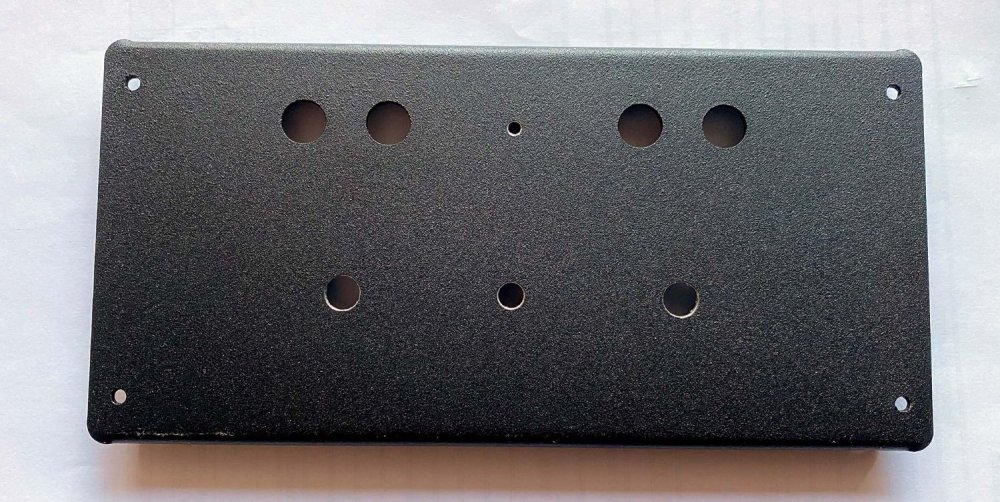

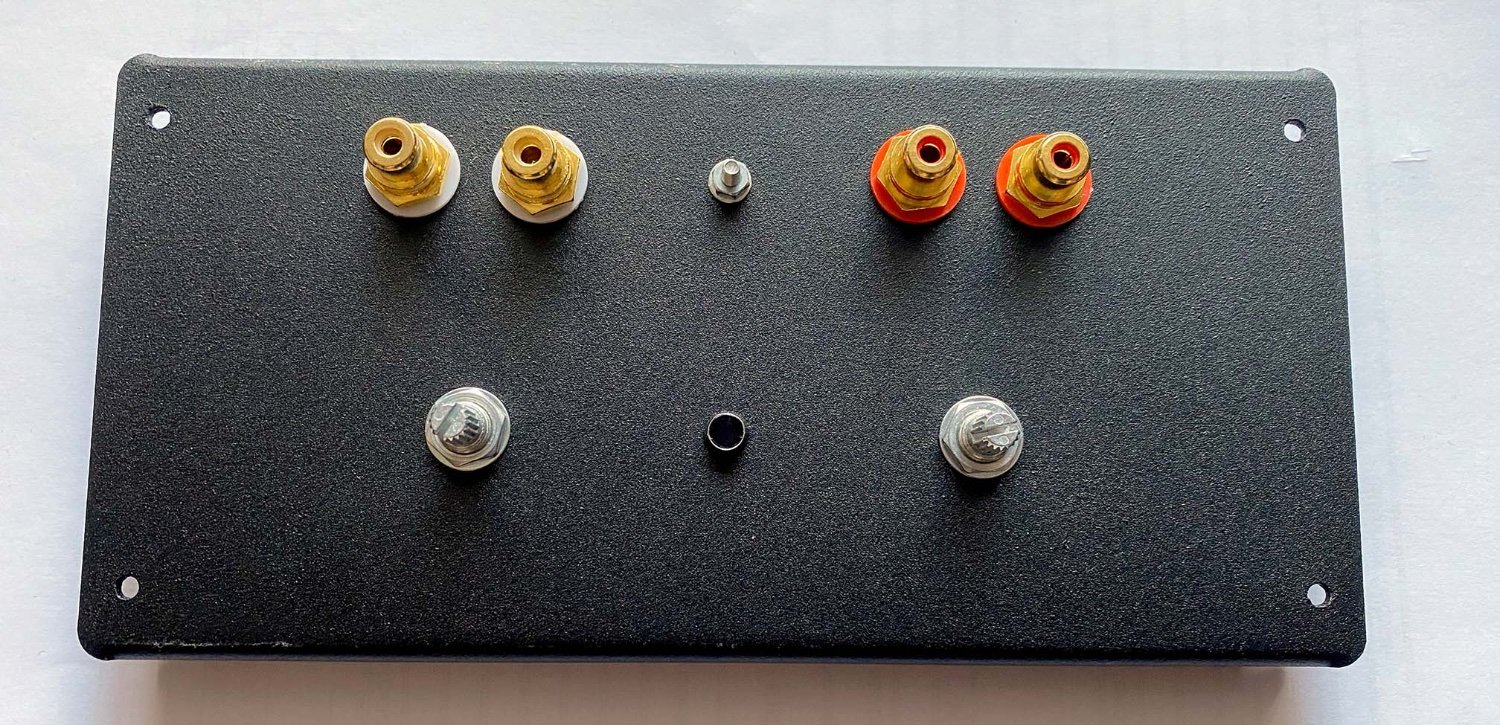

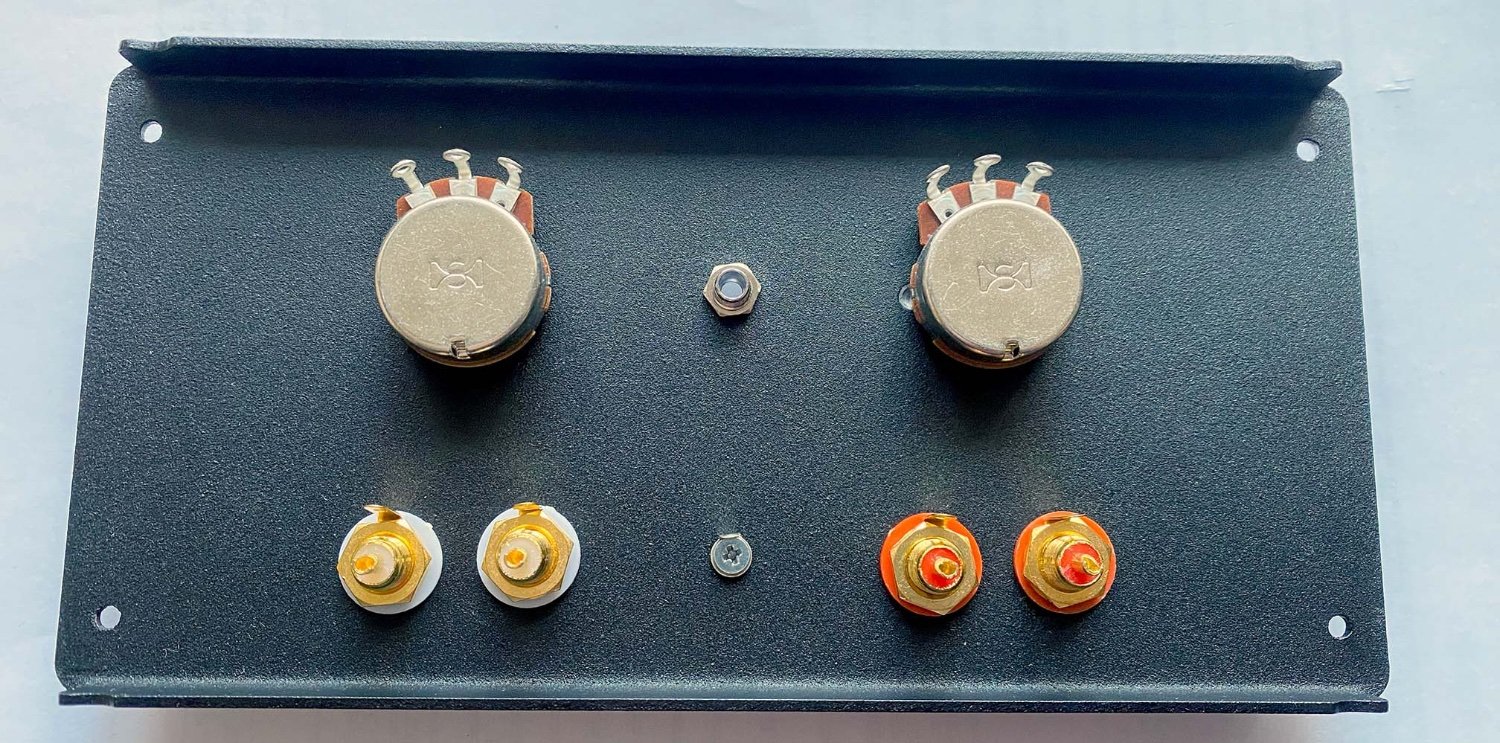

Процесс идет. Подготовил основную панель с разъемами, держателем светодиода и регуляторами громкости.




  • Like (+1) 4
Posted
43 минуты назад, Valinor сказал:

и регуляторами громкости.

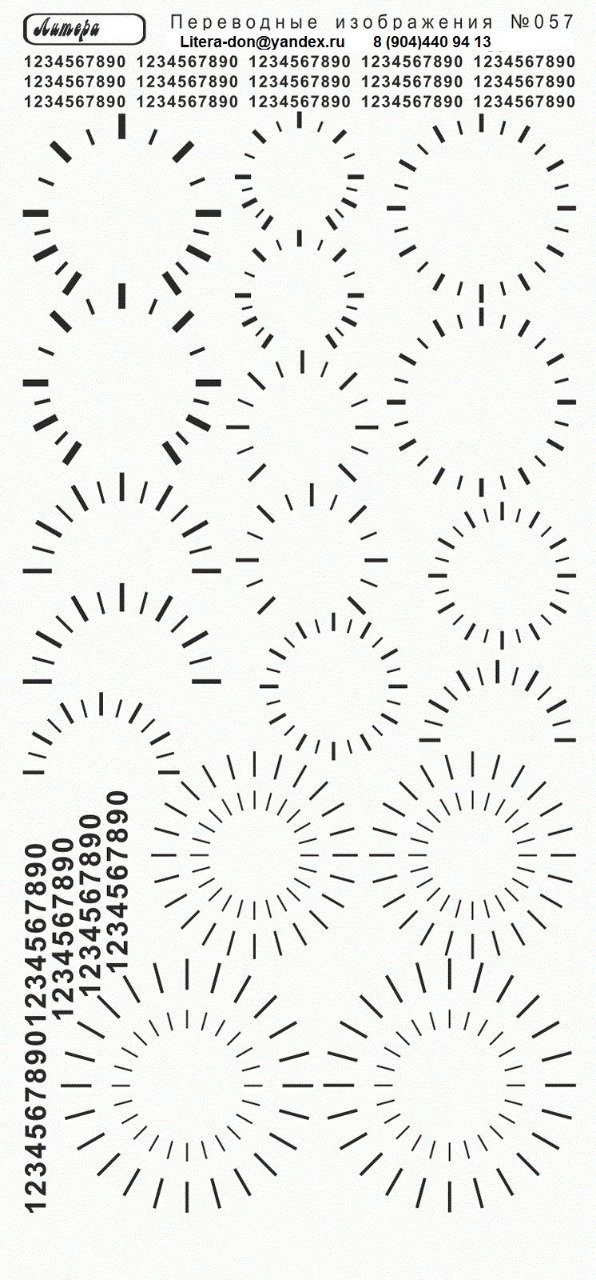

Для громкости я бы воспользовался декалями, равное усиление по каналам в фк довольно важно, а "на глазок" выставить одинаково ручки всё-же проблематично....:er:


  • Like (+1) 1
  • Thanks (+1) 1
Posted

Всех с наступвшим Новым годом!

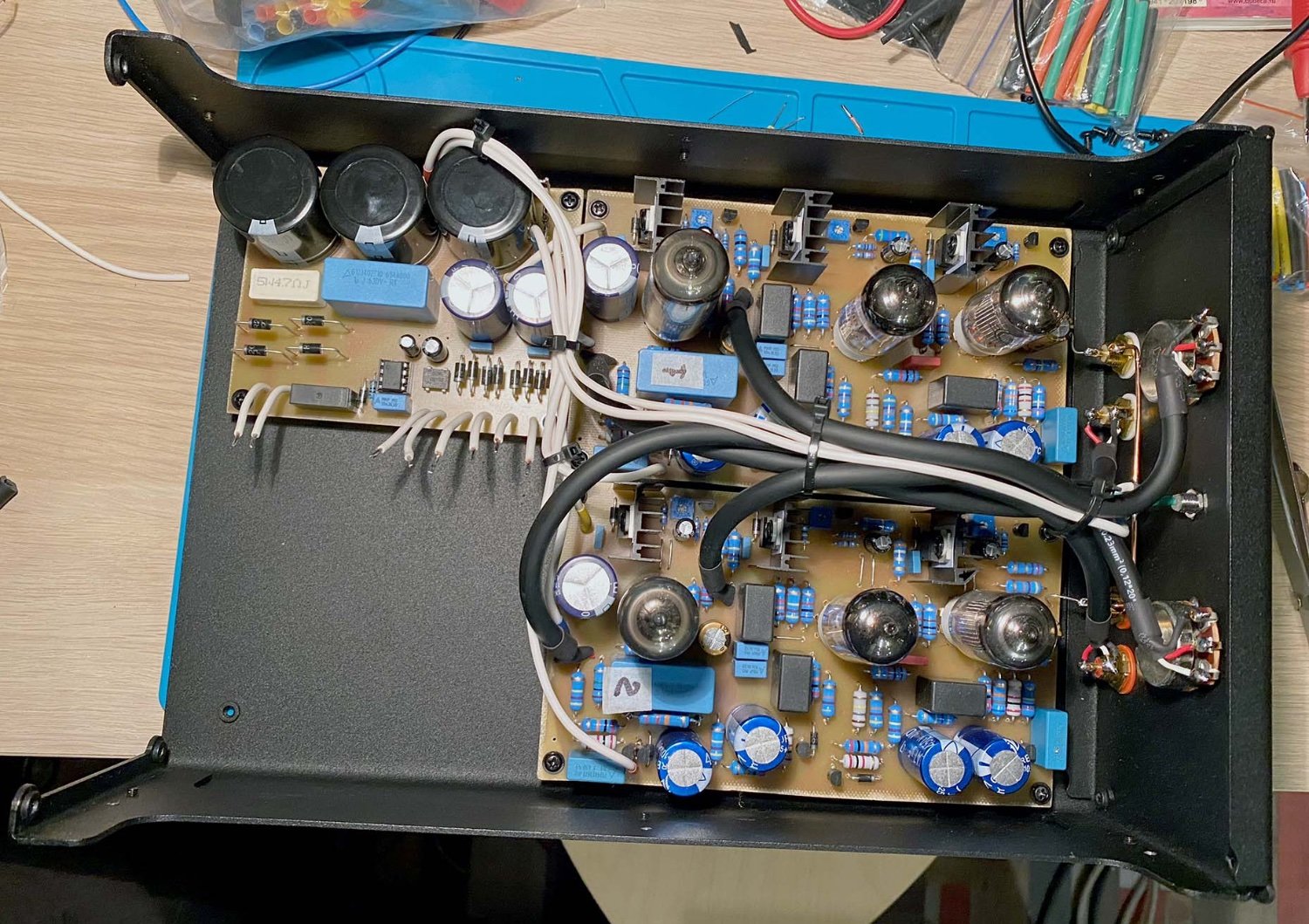

Сделали новый трансформатор, поставил в корпус. Запустил корректор. Пришлось решать несколько вопросов:

1. Заменил винты у корпуса с черных на обычные и снял фаску на крепежных отверстиях, чтобы электрический контакт был между всеми частями корпуса.

2. Землю и сигнальный провод от входных разъемов пришлось переделать в единый провод и землю входных разъемов соединять на плате там же, где и сигнал приходит (отврестия под соединение закладывал), если землю шиной кинуть с входных разъемов сразу на корпус, а сигнал пустить коротким проводом, то будет фонить.

3. Сделал тестовую запись. Уровень выставил по тестовой пластинке 1кГц 0VU, на рекордере выставил на -9дБ (referense record level), но все равно клипит местами, буду снижать немного в следующий раз. Вообще чувствительность у рекордера большая, стоит чуть крутануть ручку громкости и уже орет сильно, надо подумать, что с этим делать.

4. В тестовом треке оставил паузу в начале и в конце, когда игла поднята и мы видим только фон корректора с подключенным звукоснимателем. В звуковом диапазоне в целом по шумам полная тишина, только 100 Гц откуда-то пытаются пролезсть и чуть слабее видно 200 Гц. Это все значительно тише, чем рокот самого винила, но все равно напрягает. Пока не понял, откуда лезет. Между корпусом и трансформатором прокладывал резинку и между крепежным колпаком и трансформатором тоже прокладывал резинку, чтобы от него не наводилось ничего. Но если ухо прям к корпусу приложить, то едва заметный гул от него есть под нагрузкой.

5. Производитель корпуса любезно предоставил экранирующие колпаки для ламп 6ж32п и 6н1п. На днях попробую с ними.


  • Like (+1) 2
  • Smile 1
Posted
1 hour ago, Valinor said:

Пока не понял, откуда лезет. Между корпусом и трансформатором прокладывал резинку и между крепежным колпаком и трансформатором тоже прокладывал резинку, чтобы от него не наводилось ничего. Но если ухо прям к корпусу приложить, то едва заметный гул от него есть под нагрузкой.

Осталось транс вынести за пределы корпуса чтобы исключить механическую связь с корпусом.

Posted

Попробовал сейчас трансформатор открутить, подложил под него несколько изолент и резинок, запустил без жесткого крепления к корпусу - та же картина. Пробовал его аккуратно чуть приподнять, когда в воздухе просто был - реакции тоже ноль. Совсем за корпус попробовать вынести займет время. Может он все же наводки дает электро-магнитные, а не механические?

Posted
23 минуты назад, Valinor сказал:

Может он все же наводки дает электро-магнитные, а не механические?

Те и другие, я б его поробовал в консервную банку запихать.

Posted

Ну вот, значит не механика.

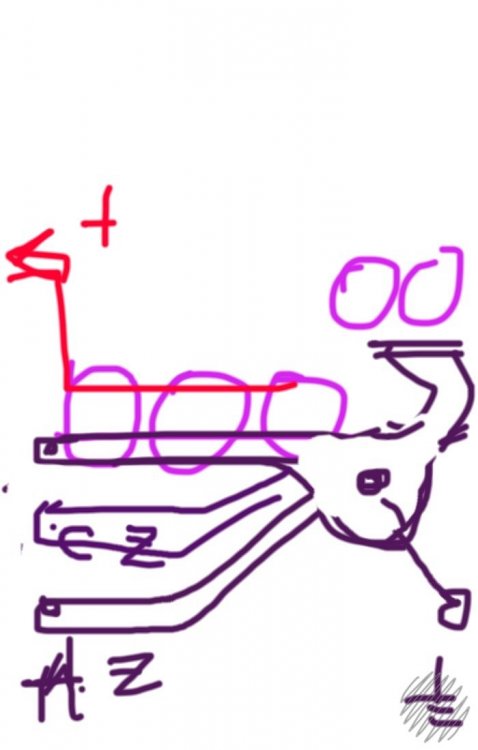

Теперь дальше: разводка проводов и собственно трансформатор - в последнем, если это нормальный тор, сомневаюсь. Пробуем взять кусок фольги, медной, изолируем (например скотчем) и со стороны разводки, ближе ко входу, прикладываем. Надо заземлить, в точку входной сигнальной земли или звезды.

  • Like (+1) 1
Posted

100 Гц это однозначно питание, трансформатор тут ни при чём!

У меня сейчас корректор с отдельным блоком питания, и есть пичок 100 Гц с  уровнем минус 65-70 дБ. И всё это тонет в шуме дорожки винила))...

Posted
34 минуты назад, Stan Marsh сказал:

не так уж он и велик?

Глобально не велик. При выставленном уровне -12 дБ по 1кГц с тестовой пластинки фон 100 Гц в районе -52 дБ, что сильно ниже рокота самой пластинки. Но на мой взгляд это все равно много.

14 минут назад, СЮТ сказал:

с  уровнем минус 80 дБ

Это более чем нормально. А у вас отдельно трансформатор питания и выпрямитель, а основная фильтрация питания уже в самом корректоре?

34 минуты назад, BAA сказал:

разводка проводов и собственно трансформатор

Трансформатор хороший, по идее фонить не должен. Разводка стандартная, все провода приходят на плату каждого канала. Земля на платах выполнена большим полигоном. На плате питания соединяются две земли от плат, земли выпрямителя анодного и земли выпрямителей накала, оттуда одним толстым проводом земля прокинута на корпус около входных разъемов. Еще туда же на корпус около входных разъемов припаян минус индикационного светодиода.

Posted
23 минуты назад, Valinor сказал:

А у вас отдельно трансформатор питания и выпрямитель, а основная фильтрация питания уже в самом корректоре?

Полностью внешний блок питания с выпрямителями и фильтрами, и всё стабилизировано.

Posted
2 часа назад, Valinor сказал:

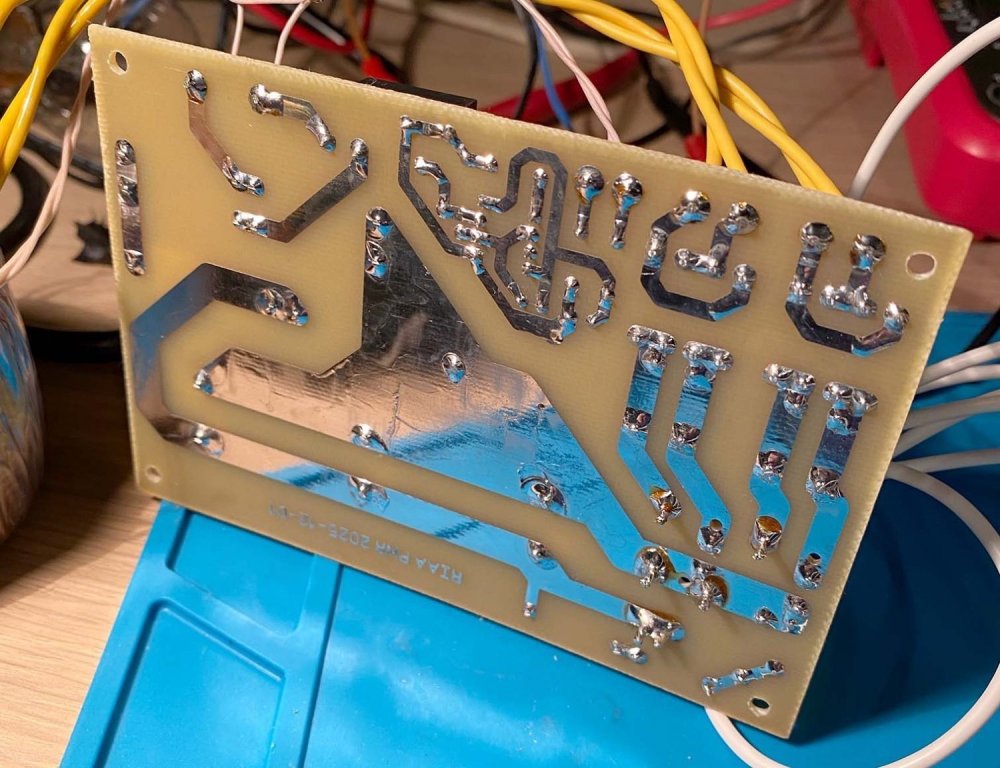

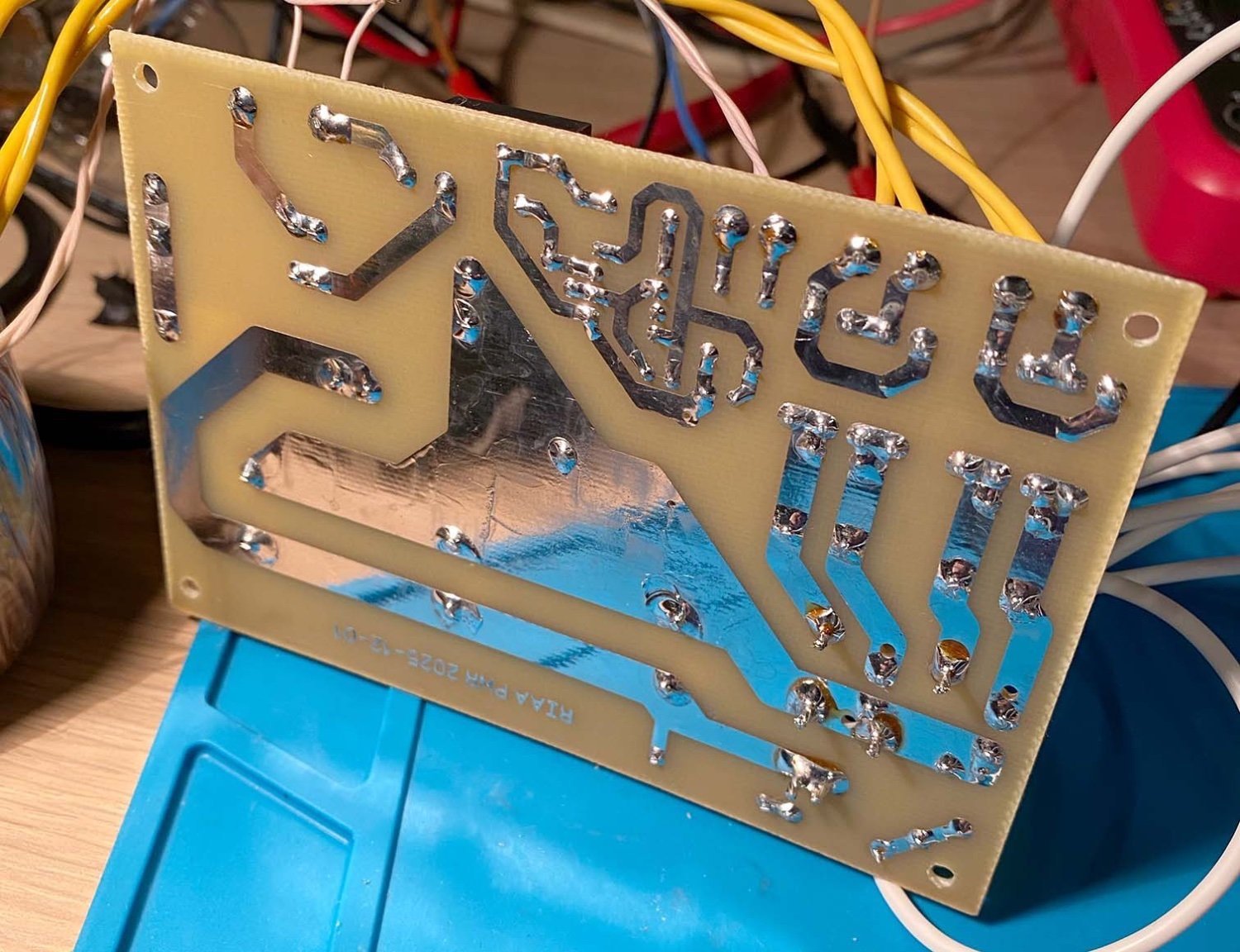

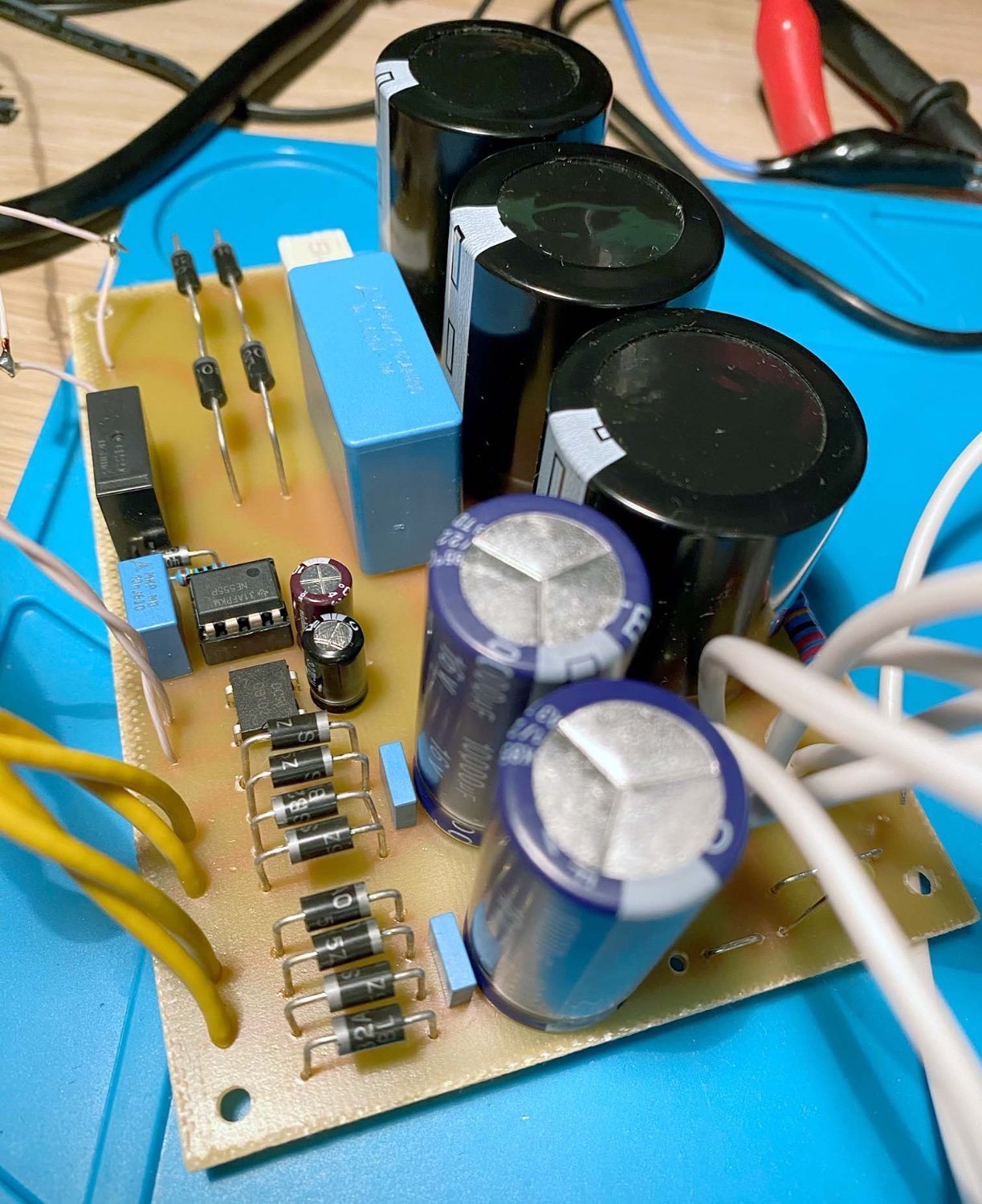

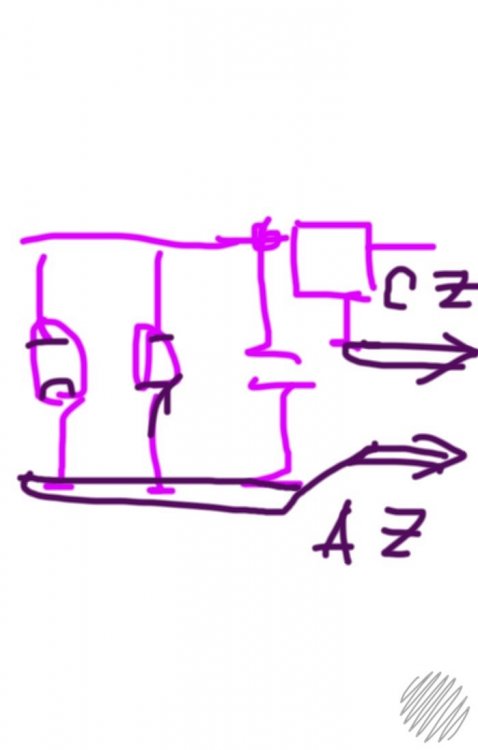

Трансформатор хороший, по идее фонить не должен. Разводка стандартная, все провода приходят на плату каждого канала. Земля на платах выполнена большим полигоном. На плате питания соединяются две земли от плат, земли выпрямителя анодного и земли выпрямителей накала, оттуда одним толстым проводом земля прокинута на корпус около входных разъемов. Еще туда же на корпус около входных разъемов припаян минус индикационного светодиода.

Непонятно , зачем тащить клемму корпуса к входным разьемам.

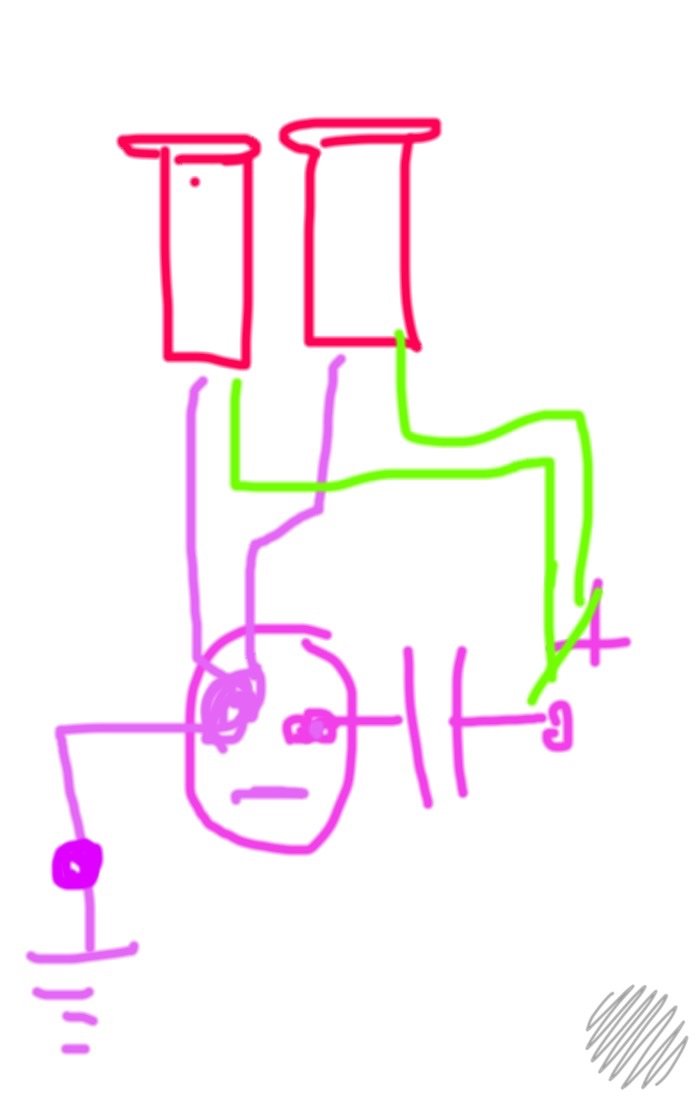

Все земли соединяются на минусе конденсатора фильтра анодного. И от этой же точки проводок на корпус. Каждый входной разьем соединен со своей земляной шиной только  в канале корректора.


  • Like (+1) 1
Posted
1 минуту назад, Сергей А сказал:

зачем тащить клемму корпуса

никакую клемму никто никуда не тащил, клемма корпуса находится рядом с входными разъемами

2 минуты назад, Сергей А сказал:

Все земли соединяются на минусе конденсатора фильтра анодного. И от этой же точки проводок на корпус.

так и есть

  • Like (+1) 1
Posted

А можно временно поставить корректор боком например и подвигать тор в пространстве ? На предмет снижения / увеличения фона.

Posted
22 минуты назад, Сергей А сказал:

А можно временно поставить корректор боком например и подвигать тор в пространстве ? На предмет снижения / увеличения фона.

А вы похоже и читать то не умеете.

3 часа назад, СЮТ сказал:

100 Гц это однозначно питание, трансформатор тут ни при чём!





Posted
8 hours ago, СЮТ said:

100 Гц это однозначно питание, трансформатор тут ни при чём!

Эт точно, слона-то я и не приметил. Но там стоят стабилизаторы анодного и постоянка в накале

Posted

Эти 100 Гц , одинаково фонят в обоих каналах?

Еще не очень понятно где землятся платы корректора , там же где и накальные ? Может разнести эти точки  по разные стороны или разделить земли  до общей точки .
Чтобы контур земли слабых токов не входил в контур сильных токов. Тоже и на самих платах корр-а.


Posted

Не будет ли разумным все-таки измерить пульсации питания, покаскадно?

Posted

Мне кажется излишнее увлечение всякими стабилизаторами приводит к тому, что усложняется схема и плата... В результате сложнее отследить правильность трассировки печатной платы и в целом разводку ... Что приводит к повышенному фону... Проще нужно делать...

  • Like (+1) 2
  • Smile 1
