Что если подключить Rсм к небольшому резистору в доли Ом ? Тогда на сетку будет подан сигнал равный разбалансу напряжений накала. Получится ли вычитание фона ? -
Не понимаю зачем LT1083 ? Нормальные моточные ставь и всё. Делай как Timvlv. -
У меня силовой японский тор. Вернее было закуплено несколько штук. Сейчас осталось 2 штуки. С диодным выпрямителем идеально через дроссели даёт паспортное напряжение рабочей точки для ламп 2А3 с автоматическим смещением - так выбирались и заказывались. Тор позволяет домотать сверху нужные накальные обмотки. Что мной и было сделано и не раз. Он не гудит и не греется - за пару часов чуть теплый на макете был. Вариант собрать со средней точкой - готов прямо сейчас.... Нужно отмотать обмотки и снова более тщательно их намотать сверху - возможно, пока тягал туда сюда этот трансформатор на макете и для примерок корпуса механически сбил балансировку обмоток - они и закреплены то временно -концы провода парой витков черной ЧБ изоленты - так как отматывал- доматывал по полвитка приточной регулировке нужного напряжения. на прошлом проекте вот было. И на данный момент уже всё подогнано по комплектующим, для силовых анодных конденсаторов напечатан пластиковый держатель под тор вот такая платформа напечатана-чтобы провода в отверстия без проблем завести в габарите колпака. Ждал только эти платы для накальных обмоток....Пришли. Предварительно решил проверить ..... не работают как нужно. Пока решил заказать LT1083-посмотрю , как они себя поведут.. Просто перепаяю LM338 на LT1083 на этих платах. -
Делал, как и все, простейшую на тиристорах. Затем на П214 транзисторах. Закончил это увлечение на ТГ3-0,1/1,3. Довелось пацаном увидеть ЦМУ на ГУ-50... -
Вот здесь стабилизатор Трансы с балансировкой вот такие: Здесь подробнее про трансы: -

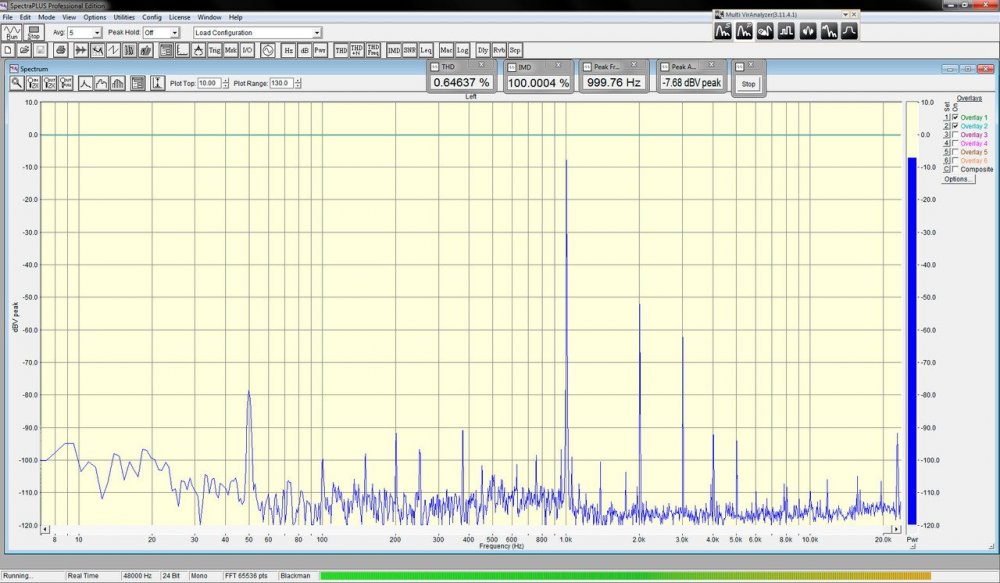

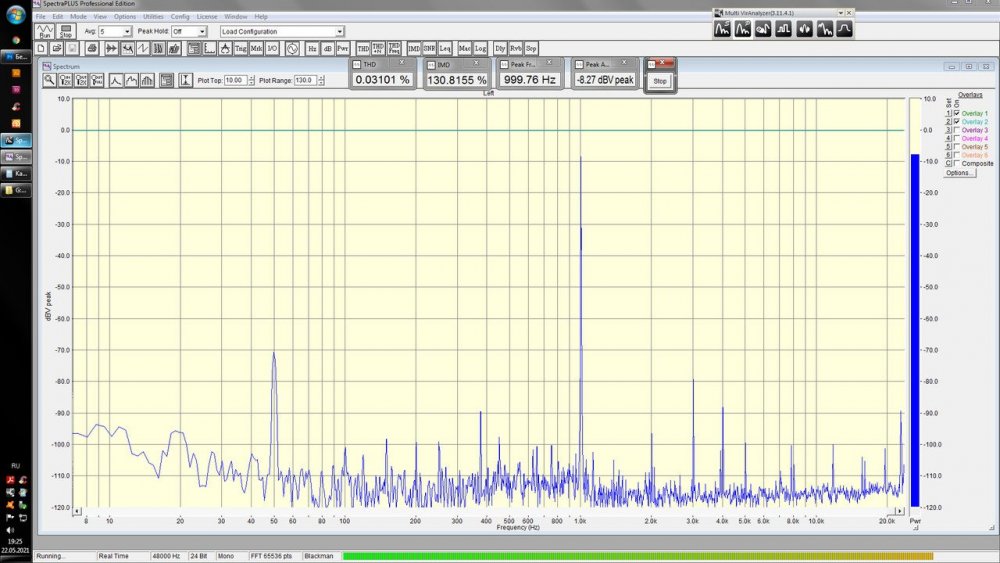

У сейчас был меня вариант домотанных обмоток со средней точкой ........ отбалансировал в "0", а потом после прогрева - недели две, фон вдруг выявился 5 мВ....балансировочный резистор в катодной цепи звук гробит. К нему нужно довольно громоздкую навеску из шунтирующих неполярных конденсаторов делать. А без шунтов звук хуже схем с косвенным накалом в выходном каскаде при прочих равных..... тогда смысл с прямокальными лампами заморачиваться? И да на макете послушал как играет с невыпрямленным накалом...... сейчас хочу послушать с выпрямленным накалом послушать на той же схеме ..... обратно переделать будет сильно проше, чем потом пытаться выпрямленный накал приделать.
-
"На ТЛ431 и ТIP102 оказался лучше" - а схема есть? Принцип то понятен-важны нюансы в деталях.
-
By AlexKorotov · Posted
Можно даже навесом собрать. Делитель рассчитан на 6,3 вольта, поторопился я немного. Для 2,5 вольт очевидно резистор от земли до рефф. входа будет не нужен. Падение напряжения на полевике может быть гораздо менее одного вольта. Тл- ка вгоняет его в насыщение, за счёт питания затвора от источника с большим чем на истоке напряжением. Схема то из букваря, так ещё лет 60 назад делали, только на биполярах. Тут и составной биполяр будет работать (кт827). Ёмкость коррекции у 431 ок 0.01 - 0,1 мкФ, и в основном будет критична к производителю. Ибо некоторые 431 даже со 100% ООС пытаются свистеть, но это вопрос не к схеме... Для биполяра лучше эту же ёмкость добавить между к-б. -
Накалы 2А3 я запитываю от накальных трансов (на лампу один трансик) с балансировочным резистором. Фон балансируется до 0,6...0,8мВ, без проблем. В стабилизаторах нет никакой необходимости. 2А3 это не 6С4С, у 6С4С фон на порядок больше.
-
Я тоже как-то довольно давно пробовал несколько вариантов стабилизатора. Нужен был на 3...4А. Вариант на ЛМ338 что-то сразу забраковал, не понравился (деталей уже не помню). На трех ЛМ317 работал нормально, можно было на нем остановиться. На ТЛ431 и ТIP102 оказался лучше, чем на трех ЛМ317 - шумов и пульсаций меньше, перепад вход-выход тоже. И компактней, чем на трех ЛМ317. Остановился на нем. В любом случае мост только на диодах Шотки (SR540), остальные сильно греются. Или двухполупериодный выпрямитель со средней точкой. Ток больше 3,5А - уже необходимо диоды на радиатор, из платы выпаиваются и выпадают от перегрева. Стабилизатор на больший ток на одной плате получается дорогой, лучше дробить нагрузку по 3А. Примерно так.
-
Я вот по такой схеме на 6,3 вольта ранее паял и работало..... Но как оно на 2,5 вольта будет работать не знаю. Как вариант заказал LT1083CT - через озон....обещают через 3 дня доставить.... Просто поменяю LM338 на LT1083CT.... на этих платках..... Не получится спаяю на TL431......
-
By AlexKorotov · Posted
Полевик + TL431,с "вольтодобавкой". Падение на полевике может быть очень малым. Вольтодобавку можно от источника анодного напряжения взять. -
Вот эти купленные платы слева сверху стоят на фото сборок усилителей в этих корпсах.
-
Я перепробовал с этими платами много чего. В том числе замена конденсаторов - 20 000 мкф..... Возможно есть решение ....... но пока у меня не работает..... Ни стоковая плата, ни с перепайкоё конденсаторов и с добавлением ограничительных резисторов. Входные напряжения разгонял до 12 вольт. 8 вольт выпрямленного ...... Токи с обмотки трансформатора там в два раза больше, чем требуется одной лампе. И да опыт у меня есть в стабилизаторах и для ламп первого каскада и для ламп выходного каскада... Стабилизатор для первого каскада запустился и и был оттестирован сходу - в этой ветке чуть выше. Из последних Для выходного каскада на ГМ-70 был такой. Мосты и LM317 собраны на отдельных радиаторах.... Как бы 3 параллельных LM317 выдают мощность 4,5Ампера при наспортных 3 амперах... И да 22 000 мкф оказалось мало, в итоге поставили 85 000 мкф на накал одной лампы....... Даже на таких радиаторах грелось до 60 градусов всё.... Диодные мосты до 50 градусов. Но тут как бы 3А 20 вольт ....... против 2,5 вольт 2,5А и LM388Т по паспорту выдаёт 5А, по отзывам 3А .... Но и 3А это больше требуемых 2,5А по паспорту...... А реально я 4 Ампера на нанргрузочном сопротивлении стабилизацию получил..... Проблема с LM388Т - реально с большими емкостями - они не успевают заряжаться...... А 2200 мкф успевает заряжаться...... Я до этого не имел дела с LM388Т....... поэтому всех этих нюансов её включения не понимаю. А эту плату взял так она специально применяется в ламповых усилителях для стабилизации накала для ламп 300B и 2А3 ..... Она входит во все комплекты....И в комплект на базе моего корпуса тоже..... под неё крепления приварены........ Но не работает на 2,5А, а на 1,2А на 6,3 вольта работает....... я проверил.... Но такой блок как фото на 6 LM317 - в мой корпус просто не влезет по габаритам. Надо паять схему на IFR транзисторе и TL431, но ранее я такие схемы на 2,5 вольта не паял и не настраивал, только 6,3 вольта ...... .а на 2,5 вольтах есть нюансы.... На 2,0-2,6 вольта до 20 А ампер есть современные компьютерные DC-DC для процессоров и для видеокарт ........ но они высоко частотные и импульсные ............ Но сколько не ставил импулmсные DC-DC в стабилизацию КОСВЕННЫХ накалов результаты мне не нравились, по сравнению с LM317...... Короче, пока в расстройствах и в думах. ЕСЛИ кто то запускал накалы 2А3 через LM388Т -отпишитесь пожалуйста..... Может есть нюансы, которые я просто не учитываю........ Хотелось бы запустить стабилизацию накала с этих платок, так как под что то другое просто нет места.
-
-
-
