Схемы транзисторных RIAA фонокорректоров

[matss]

Нет ли схеме опечатки касаемо напряжения +5,4 В, стабилитрон ведь на 6,2 В ?

[Xрюн222]

-0.8  +5,4 = 6,2 , мне так кажется, не?



[catBot]

20 minutes ago, matss said:

на стабилитроне VD1 получается в одном канале 6,44 В, в другом 6,7 В (вместо +5,4 В),  и  - 1,2 В, (вместо - 0,8 В), в другом 1,5 В.

Подбирались ли полевые транзисторы в пары? Одинаковые ли пары между каналами?

[matss]

Только что, Xрюн222 сказал:

-0.8  +5,4 = 6,2

Получается что так.  Нужно пробовать 2sk170bl подобрать по напряжению отсечки, хотя КП303Е я подбирал по такой схеме.

[matss]

Только что, catBot сказал:

Подбирались ли полевые транзисторы в пары? Одинаковые ли пары между каналами?

В двух каналах пары по напряжению отсечки и току стока немного разные, замеры которые были не могу найти, наверно выбросил.

[matss]

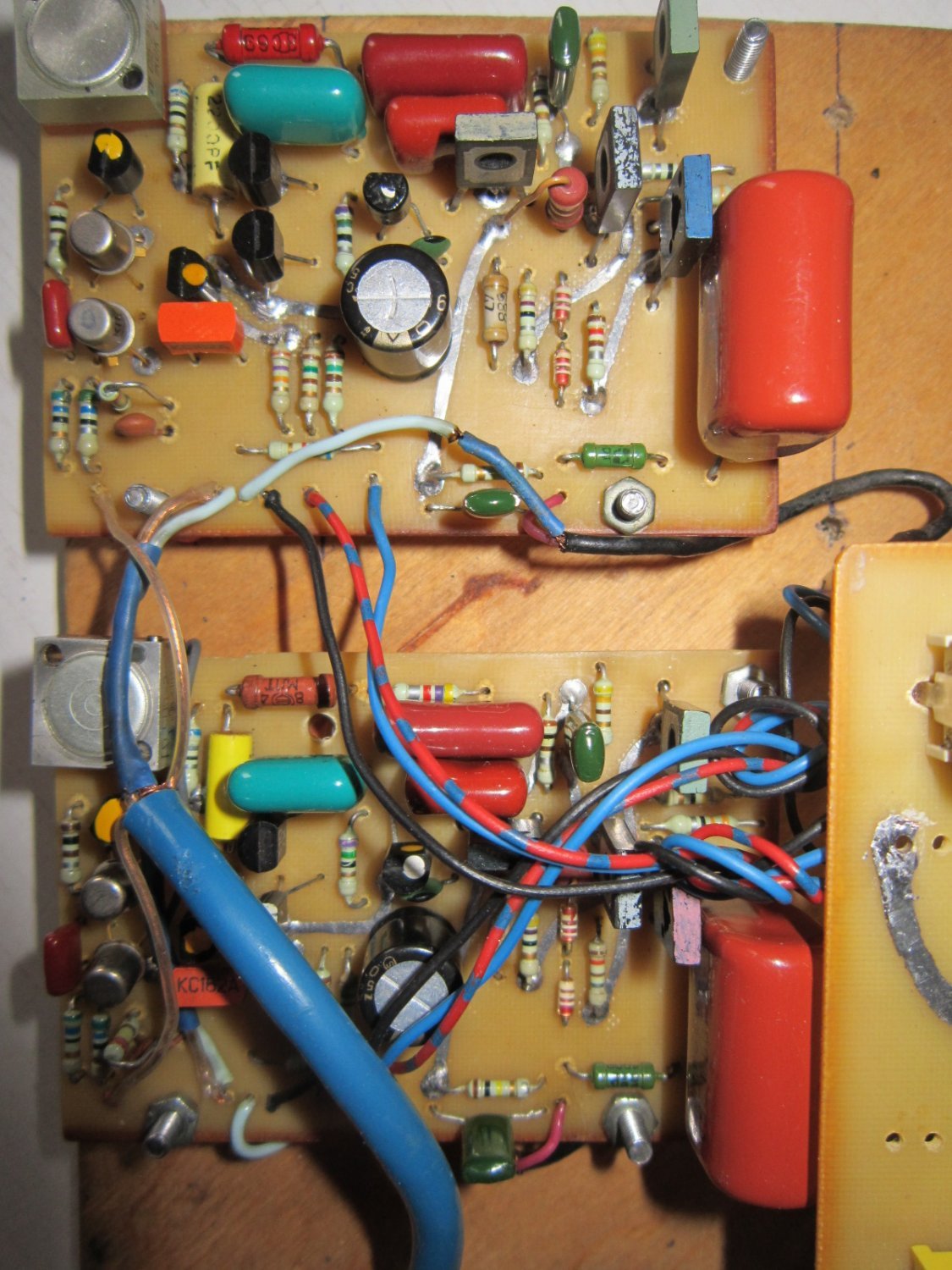

Пока в виде макета.

[Russ3000]

R11 4.7k , ошибка в схеме 40 лет назад паял, но помню.:)

Сухов тут новую сочинил по мотивам этой, имеется в хозяйстве.

[BAA]

7 hours ago, Russ3000 said:

Сухов тут новую сочинил по мотивам этой, имеется в хозяйстве.

А можно схему, т.к. КЕНСУХ имеет другую топологию.

[Russ3000]

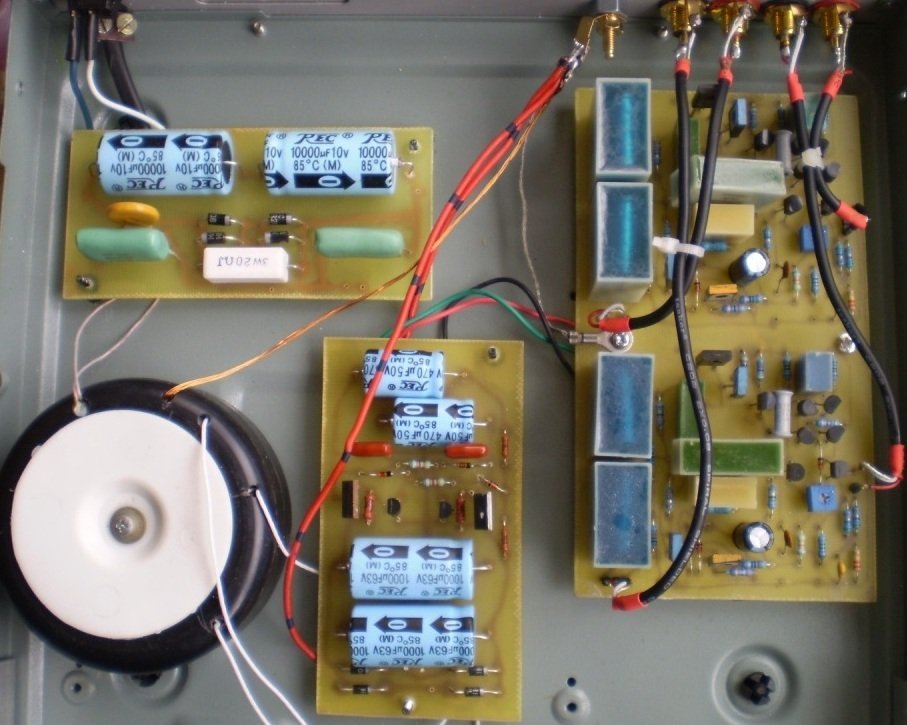

У меня такая, их вроде несколько.

[BAA]

2 hours ago, Russ3000 said:

У меня такая, их вроде несколько.

Должен быть на выходе ИТУН. И у Коротова есть.

[matss]

16 часов назад, Russ3000 сказал:

R11 4.7k , ошибка в схеме 40 лет назад паял,

В конце 90-х я тоже собирал эту схему без особого отбора комплектующих, фон небольшой был.  В этой биполярные транзисторы подбирал по коэффициенту усиления. Резисторы тоже подбирал.  конденсаторы полипропилен.

[Leonid,]

В 18.06.2025 в 19:18, Russ3000 сказал:

40 лет назад паял, но помню.:)

Да, в те годы казалась верхом совершенства. А сейчас, не стал бы собирать, тем более в редакции журнала Радио.

[Vokit]

Еще одна версия реализации фонокора Cухова Cy-XXI AlTor v3.1

[BAA]

11 minutes ago, Vokit said:

AlTor v3.1

Сомнений в квалификации Александра Торреса нет.


Spoiler

Su-21



[Anatolii]

В 18.06.2025 в 17:40, matss сказал:

Решил повторить схему, при установке резистором R7 нулевого напряжения 14 мВ в точке соединения R18,   R21,   R22,   С10 на стабилитроне VD1 получается в одном канале 6,44 В, в другом 6,7 В (вместо +5,4 В),  и  - 1,2 В, (вместо - 0,8 В), в другом 1,5 В.  При подключении корректора к усилителю фон.  При установке R7 на стабилитроне напряжения 6,2 В на выходе в точке R18,   R21,   R22 возрастает напряжение до 0,7 В.  Плату сделал по журнальному фото.

Я их изготовил не одну и не две сотни . Эта ямаха А1   один их самых звучащих корректоров , ни с кем не спорю. . Кор Сухова  до ямахи как до китая пешком  ( тоже сделал пару , и остановился )на входе 2СК170  из сотни например все подбираются в пары  без остатка , если не подобраны может кор . шуметь .

[Vokit]

48 минут назад, Anatolii сказал:

на входе 2СК170

у Сухова на входе JFE2140  на сегодня это самая продвинутая J-FET пара

к этому всему еще и

1) вхoд нe 47 ком/250 пик, a 150 кOм/25 пик c пaссивнoй oхлaждёнкoй
2) пеpвый каcкaд усилeния - диффepенциaльный нa пoлeвиках JFE2140, второй тоже дифференциальный, но уже на биполярах
3) третий и он же выходной каскад - трансадмиттансный в кл. А с нагрузкой на Т-образную цепь полной RIАА-коррекции посредством общей ООС во входной каскад,
с апериодической на ВЧ и антирокотом 7950 мкс на инфразвуке
4) никаких межблочных шнурков и никаких электролитов

так что ваша ямаха отдыхает

[Leonid,]

46 минут назад, Vokit сказал:

так что ваша ямаха отдыхает

Лучше сравни Суховские, старую и новую? И скажи, кто где отдыхает.

[Russ3000]

45 минут назад, Vokit сказал:

1) вхoд нe 47 ком/250 пик, a 150 кOм/25 пик c пaссивнoй oхлaждёнкoй

Ну да, нужен кабель от головы с низкой емкостью и таки прав Сокол, голову нужно нагружать по стандарту, иначе может вылезти где не ждешь.

Имеется в хозяйстве такой корректор, по звуку кричащий, навроде гитарного комбика, любителям залить ракаленное железо в уши соседям зайдёт на ура. Мне нравятся с более спокойным и точным звуком. Избалован ЦАПами  Торреса :)

и да, старый тоже паял, давно, но там была голова MF100 и Unitra602. для тех лет звучало неплохо.

[Russ3000]

1 минуту назад, Leonid, сказал:

Лучше сравни Суховские, старую и новую? И скажи, кто где отдыхает.

Полагаете Сухов деградирует?

[Leonid,]

12 минут назад, Russ3000 сказал:

Полагаете Сухов деградирует?

Могу лишь сказать, что точно не продвинулся вперед, как он об этом кричит.

[BAA]

15 minutes ago, Russ3000 said:

Полагаете Сухов деградирует?

Как-бы мы все не молодеем... говорят до 25 - развитие, а потом - спад, дохнут клетки...
Удивляет другое - что, кроме одного и того-же корректора, да и усилителя ничего не сотворено?
Опять же не оригинал, а вариации на тему, аранжировка. Если есть нечего - можно понять.
Оттого, что поставили новые комплектующие ничего не меняется.
Транзисторы от TOSHIB-ы были и тогда. Примерно того же уровня шума... те самые 170/74.
Номенклатура остального тоже меньше стала.
Примерно с конца 90-х практически всё проектировалось на SMD. В приличном - на MELF резисторах.
И вообще посмотрите на с/ш немой дорожки и искажения и окажется, что 2...3-х транзисторов/ламп - достаточно...

1 hour ago, Vokit said:

антирокотом 7950 мкс на инфразвуке

Результирующую АЧХу предъявите, с учетом таки усиления на низких от RIAA. Если на 1 к имеем 40 dB, то на 20 - 60? И инфразвук от 5 до 10 Гц будет подавлен от 2 до 4-х раз относительно 20 (усилен 50-55 dB).
Даже при 3-м порядке ВЧ фильтра всё не так сказочно... как хотелось бы.

[Anatolii]

1 час назад, Vokit сказал:

у Сухова на входе JFE2140  на сегодня это самая продвинутая J-FET пара

так что ваша ямаха отдыхает

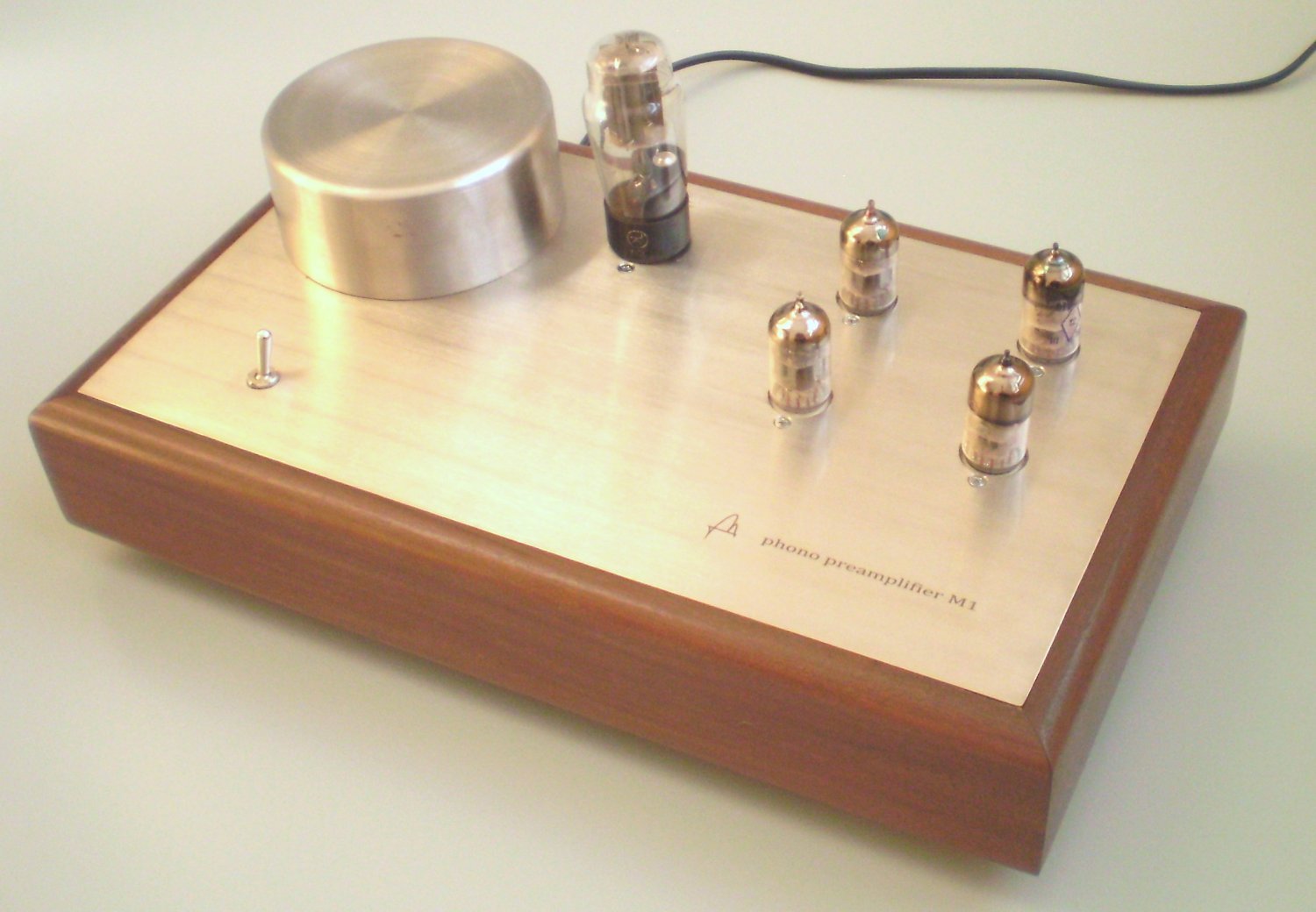

Я их делал лет 15 =20 назад  тогда было такое время и детали . Сухов ваш плагиатор ничего своего не создал, что усилитель "Сухова" что корректор "Суховский " все г...  в данное время  я и в руки не возьму ни тот ни другой . . Изготовляю ламповые  . а вам желаю приятного прослушивания  всяких каменных корр

[vs music]

В 18.06.2025 в 13:40, matss сказал:

Решил повторить схему, при установке резистором R7 нулевого напряжения 14 мВ в точке соединения R18,   R21,   R22,   С10 на стабилитроне VD1 получается в одном канале 6,44 В, в другом 6,7 В (вместо +5,4 В),  и  - 1,2 В, (вместо - 0,8 В), в другом 1,5 В.  При подключении корректора к усилителю фон.  При установке R7 на стабилитроне напряжения 6,2 В на выходе в точке R18,   R21,   R22 возрастает напряжение до 0,7 В.  Плату сделал по журнальному фото.

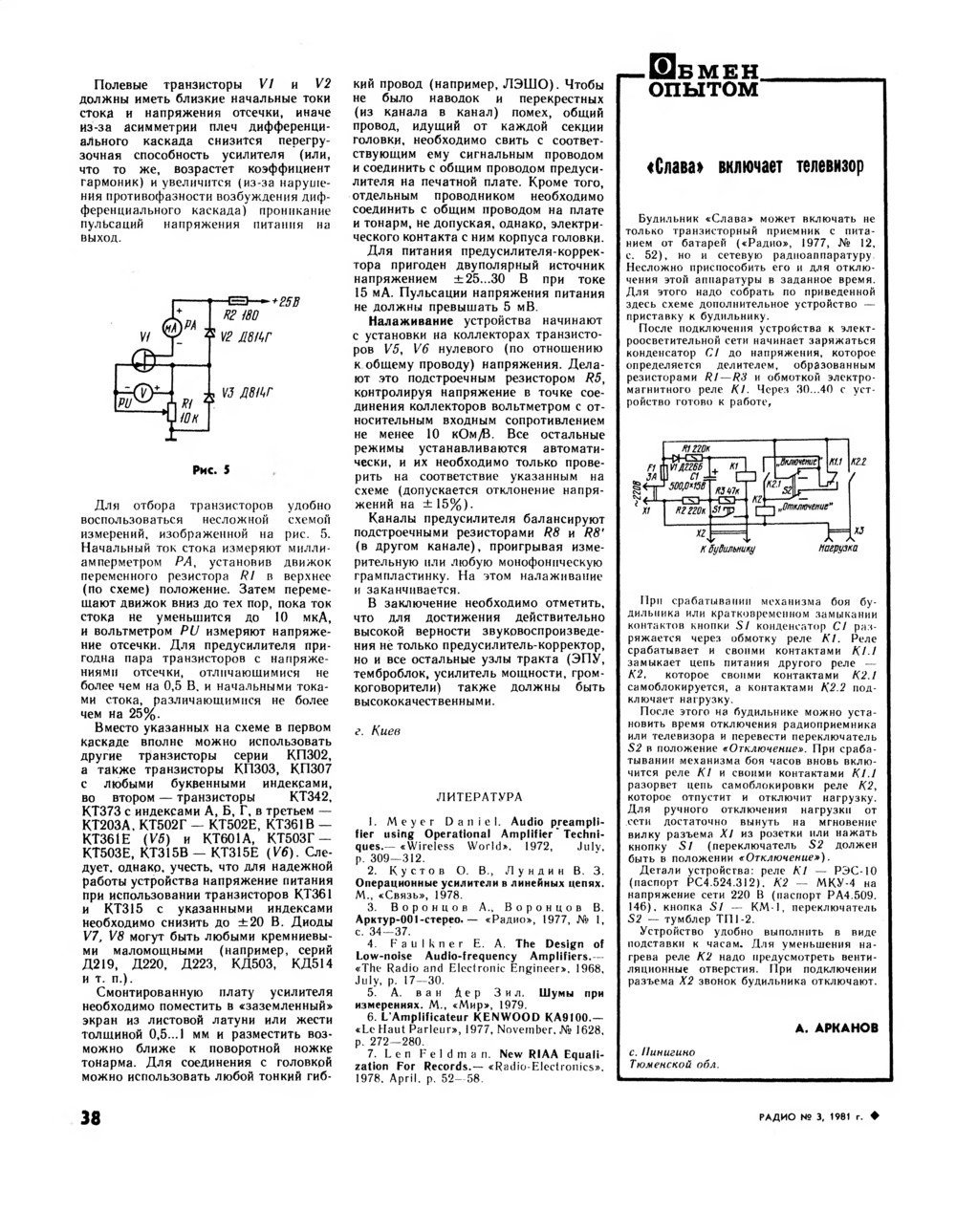

Насколько помню - чертёж платы из Радио имел ошибку . Там не хватало одной дорожки в цепях входного диф-каскада . Проверяйте плату .

Цепи балансировки диф-каскада - по версии в Радио имеют не такие номиналы , как должно быть . Это может привести к увеличению шумов .

Собирал этот корректор трижды - один раз на платах по версии Радио , и дважды на своих платах . Все экземпляры в итоге - работали нормально , хотя и были собраны на разных транзисторах . Фона переменного тока - не было . Корректоры имели очень маленькие шумы .

[BAA]

fet.pdf

[Anatolii]

у меня есть   печ .  платы чертеж  ямахи  ,что на фото в pkad 2006  могу выслать желающим
