8 часов назад, catBot сказал:

Хотелось бы увидеть сигнал прямо с обмотки. Должно же хватить чувствительности в УВО осциллографа.



Хотите прямо с обмотки и на экран выводить? :)

Posted

Да, прошу подключить вход осциллографа к выходу ГЗМ.

Попутно:

  • изучаю такую схему корректора:


Обещают сигнал/шум порядка 84dBA.

ew_2003-10_RIAA.zip

Posted
1 hour ago, catBot said:

Да, прошу подключить вход осциллографа к выходу ГЗМ.

Это же МС - даже осциллы для микровольт полосу имеют малую, ибо шумы. Так что смысла нет, как из-за малости сигнала, так и ограниченности полосы, уже осцилла. Как говорит настройщик, "лохматость сигнала".

1 hour ago, catBot said:

Обещают сигнал/шум порядка 84dBA.

Вот и соперник Сухову с его 85 и его плодящмися татнтрами, пока 9.
У него же статья про шум, где английским по желтому написано о недостижимости оного.
При подключенном картридже.
Cartridge noise: 4.024nV/VHz
Noise due to 471c52: 7.043nV/Hz
Total of the cartridge and resistor: 8.111nV/Hz
Берем 5 мВ и соотносим с... 4,082 мкВ


  • Like (+1) 1
Posted

В МС корректоре при подключенной голове достижимо - 62дБ это уже достаточно и слушать пластинки не мешает.

  • Like (+1) 2
Posted
7 hours ago, BAA said:

осциллы для микровольт полосу имеют малую

Что это за "осциллы" у вас такие, что им 300 микровольт не отобразить?! А от "царапки" там будет ГОРАЗДО больше.

Posted
1 час назад, catBot сказал:

Что это за "осциллы" у вас такие, что им 300 микровольт не отобразить?! А от "царапки" там будет ГОРАЗДО больше.

Вот и изучи "осциллы", с какого напряжения они нормально отображают.

  • Like (+1) 1
Posted
45 minutes ago, catBot said:

Что это за "осциллы" у вас такие, что им 300 микровольт не отобразить?! А от "царапки" там будет ГОРАЗДО больше.

Как там, "такие же, что и ваши"... китайские. И не у меня, а у Russ3000. Что-ж у него-то не спросили?

Ждем спецификаций шума усилителя "вашего" осциллографа.
Картинки очень даже достойные.
Всякие С1-103 или еще какие (для примера) на высокой чуствительности имеют либо 50 либо 100 кГц полосы. А усилитель, указанный выше, имеет примерно 100 кГц. То есть ничего не портит, даже если головка с 30 кГц резонанса.

  • Like (+1) 1
Posted
48 minutes ago, BAA said:

Что-ж у него-то не спросили?

Потому что не он ляпнул про "малую полосу" канала вертикального отклонения.

Posted
26 minutes ago, catBot said:

не он ляпнул

Какой изящный слог... К нему бы разумение о связи полосы и шума.
Более того, он указал тип усилителя, что однозначно определило полосу.

  • Like (+1) 1
Posted
36 minutes ago, BAA said:

разумение о связи полосы и шума

И какова же она у канала вертикального отклонения осциллографа?! :)

1 minute ago, BAA said:

Предел, для прибора за пару тыс уёв.

И где тут сужение полосы канала X?!

Posted
41 minutes ago, catBot said:

И какова же она у канала вертикального отклонения осциллографа?! :)

За ляпать извиниться не хотите? Формула теплового шума общеизвестна.

52 minutes ago, catBot said:

И где тут сужение полосы канала X?!

Канал "Икс" - горизонтальная развертка.

Posted
33 minutes ago, BAA said:

Формула теплового шума общеизвестна.

Вы размах сигнала смотрите, или "шумы меряете"?

Вопрос был...

Quote

с какой скоростью ММ вместе со всей подвижной частью после пылинки возвращается? В некое среднее положение.

Вот на него и надо получить ответ.

И я считаю, что никакая помощь предусилителя, который гарантированно изменит картину происходящего, не требуется.

Posted
5 minutes ago, catBot said:

Вы размах сигнала смотрите, или "шумы меряете"?

Вопрос был...

И как г-н хороший в шуме с амплитудой более уровня сигнала последний искать собрался,
да еще неповторяющийся?
Так как ляпать у вас нормально - ищите других собеседников, а-ля Николя.
Тот заранее всех посылает. До общения.
Адьё


  • Like (+1) 1
Posted

Проблема-то...

Раз у вас осцилограф неподходящий для исследования малых сигналов, возьмите не ЭД ГЗМ, а ЭМ ГЗМ, там-то размаха сигнала предостаточно.

Напомню, речь идёт о реакции на "царапку", а не на звуковой сигнал. Размах напряжения от царапки гораздо выше, чем у музыки.

Posted
5 часов назад, catBot сказал:

Напомню, речь идёт о реакции на "царапку", а не на звуковой сигнал. Размах напряжения от царапки гораздо выше, чем у музыки.

Не очень то он и выше, все, что мне лично удалось, искусственно получить царапку размахом примерно в 3 раза выше полезного сигнала, получается 30 см/сек и ни о каких 40 дБ перегрузки по входу речи идти не может, если это конечно не статика, там да, киловольты, а на выходе практически терется та царапка, хотя ее слышно прекрасно.

зы. Может получится на этих выходных исследовать импульс с головки.

  • Like (+1) 1
Posted

Странно, я думал, на любой грампластинке "с песочком" таких царапок дюжина в минуту. Наблюдай - не хочу.



PS

Забавный номер у вашего сообщения! :)

  • 2 weeks later...
Posted
3 hours ago, sova said:

проводка тонарма

Не в первый раз замечаю, что вы зациклены на "проводке тонарма". Как давно вы ей (проводкой тонарма) озабочены? По какой причине?

Posted
5 hours ago, Xрюн222 said:

Я, например, "озабочен" проводкой в тонарме и контактами в нем, а также и некоторым кусочком ее после вертушки, и ровно столько, сколько "осваиваю" МС  2-омную...

Нагрузка явно не равна сопротивлению по постоянке. И вряд-ли будут потери. Хотя... фон, при несимметричности, ловить будет.

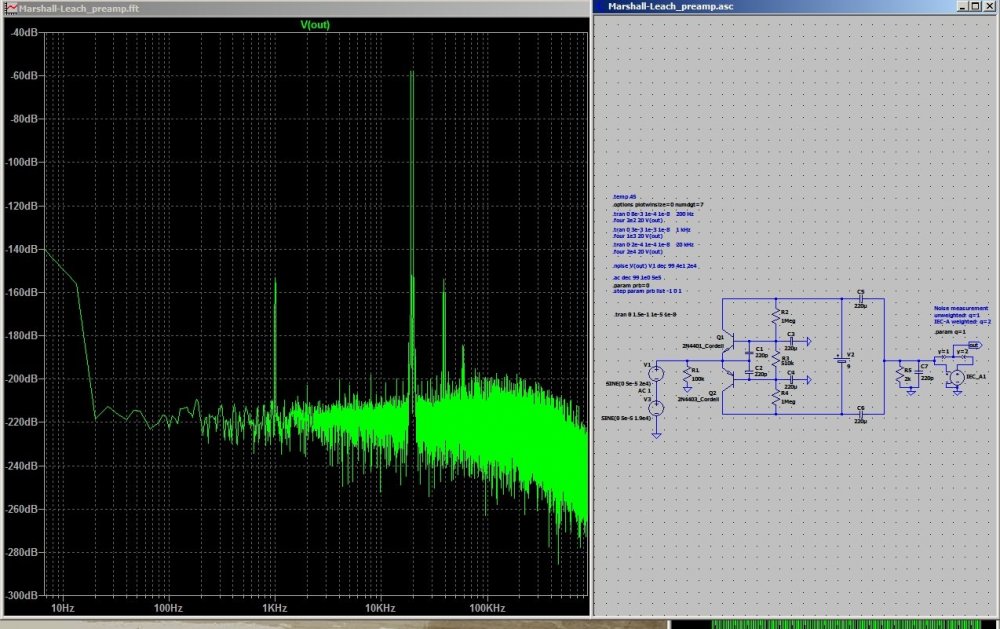

Например предусилитель прямо после разъема картриджа поставить. Транзисторный, с фантомным питанием.
https://leachlegacy.ece.gatech.edu/headamp/
[GIF image of common-base circuit.]
https://www.gammaelectronics.xyz/ax_2006-09_head.html

ZTX851/951 имеют объемное сопротивление базы около 1,2...1,6 Ом.

  • Smile 1
Posted
В 04.03.2025 в 08:18, sova сказал:

То же самое по 2 транзисторным коректорам. Возможно многотранзисторные затеняют, размывают  те недостатки комплектации и БП, что проявляют и фокусируют коректоры краткого тракта. Просто надо улучшить БП и подобрать комплектующие.

По 2-х транзисторным, да и по всем корректорам с биполярным входом, практически все делают основной упор на достижение максимального отношения сигнал/шум. Входные каскады работают в режиме микротоков и их линейность оставляет желать лучшего. Для меня лучшее решение, пожертвовать шумом, но увеличить ток входного каскада до 500мкА. С питанием +-20В получается вполне приличный корректор. Кому интересно можете сравнить с Dual и им подобными. Но я такое делать не буду, я на входе полевики люблю.:smile-03: Там токи на порядок больше и с шумом все в порядке.



Posted
50 минут назад, Leonid, сказал:

По 2-х транзисторным, да и по всем корректорам с биполярным входом, практически все делают основной упор на достижение максимального отношения сигнал/шум. Входные каскады работают в режиме микротоков и их линейность оставляет желать лучшего. Для меня лучшее решение, пожертвовать шумом, но увеличить ток входного каскада до 500мкА. С питанием +-20В получается вполне приличный корректор. Кому интересно можете сравнить с Dual и им подобными. Но я такое делать не буду, я на входе полевики люблю.:smile-03: Там токи на порядок больше и с шумом все в порядке.



Если можно пожертвовать  шумом, тогда на лампах сделать :) лучше .

Posted
44 minutes ago, Xрюн222 said:

Если можно пожертвовать  шумом, тогда на лампах сделать :) лучше .

Лампы в тонарм не засунешь. По крайней мере в более-менее современный. А вот 2 транзистора и пару электролитов на пару вольт - запросто. Но куда это я - я даже читать не умею ;-)

Posted
1 час назад, Xрюн222 сказал:

Если можно пожертвовать  шумом, тогда на лампах сделать :) лучше .

Что, опять? Я не знаток ламп, но для ММ там шума немного. Правда в две лампы с ООС уложиться будет сложно, лучше три. Три и для транзисторов лучше.:smile-59:

2 минуты назад, Xрюн222 сказал:

Да, в/на тонарм можно и пару трансформаторов приделать... И такие случаи известны.

Не надо туда ничего пихать, и так все прекрасно работает.:smile-59:
