3 hours ago, Климентий said:

А схема секретная?

Схема есть на diyaudio, правда без номиналов. Так как автор всех отправляет на платный ресурс - наверно просто небесплатная. Не стоит отправлять деньги не зная куда они пойдут. Трехкаскадный ОУ со специфичным выходным каскадом. Кстати любителям суперрезисторов - там их нет. Кастрированное немецкое слово klirrfaktor при этом ниже уровня шума. По утверждению автора, естественно.
https://www.diyaudio.com/community/threads/nick-sukhov-su-xxi-mm-phono-stage-85-dba-sn-ratio.387375/
Наличествуют конденсаторы аудиофильского разлива, К73-16 и китайский пленочный "карбон" особой точности.  Кстати видно номиналы, полосастые.
Видимо для устранения электролита в цепи ООС пришлось засунуть ОУ внутрь ОУ.


Posted
2 часа назад, Климентий сказал:

А схема секретная?

Один из вариантов с номиналами есть и здесь на 12стр. Если очень надо могу выложить через недельку, последняя версия v.7 есть в компе на работе. Товарищ Сухов считает ее своей интеллектуальной собственностью и очень ревностно реагирует.:smile-03:

  • Like (+1) 1
Posted
45 minutes ago, Leonid, said:

Один из вариантов с номиналами есть и здесь на 12стр. Если очень надо могу выложить через недельку, последняя версия v.7 есть в компе на работе. Товарищ Сухов считает ее своей интеллектуальной собственностью и очень ревностно реагирует.:smile-03:

Как написали в DIY "Передираем Kenwood c 1981 года.":smile-03:
Кстати разница только в типах примененных ЭРИ. Немного усилий и всё посчитается. Деталей всего-ничего, фото платы есть - делайте выводы. Может и запатентовано, как товарный образец. Но не на продажу можно.:smile-03:
Тоже написано и про Долби, если кто понял.

  • Like (+1) 1
Posted
11 часов назад, Leonid, сказал:

Один из вариантов с номиналами есть и здесь на 12стр. Если очень надо могу выложить через недельку, последняя версия v.7 есть в компе на работе. Товарищ Сухов считает ее своей интеллектуальной собственностью и очень ревностно реагирует.:smile-03:

Конечно интересно... Еще если и печатка есть... Вообще 🔥

Posted
20 часов назад, Климентий сказал:

Конечно интересно... Еще если и печатка есть... Вообще 🔥

Как выйду на работу выложу, сейчас в отпуске. Собственно, там ничего особенного, другая сборка полевиков на входе и интегратор на ОУ. Печатки у меня нет.

Posted
4 hours ago, Leonid, said:

другая сборка полевиков на входе

Да вроде всё тоже. 2140 от BB/TI. Раньше LSK ставилось от Linear

Posted
6 часов назад, BAA сказал:

Да вроде всё тоже. 2140 от BB/TI. Раньше LSK ставилось от Linear

Я это и имел ввиду.

Posted (edited)

Схема Удалена по требованию правообладателя Н.Сухова.

Ollleg

Edited by Ollleg
Схема Удалена по требованию правообладателя
  • Like (+1) 3
  • Thanks (+1) 1
Posted
42 минуты назад, Климентий сказал:

Ну а что в целом тут так плохо в схеме что ее все так тут ругают?

Я не ругаю.:smile-59: Наоборот считаю одним из лучших по соотношению затраты-качество. Правда мне больше нравится схемотип как в Hitachi hca-8300 и в Эстонии-010. Многое зависит от конкретного исполнения.

  • Like (+1) 1
Posted
2 hours ago, Климентий said:

Ну а что в целом тут так плохо в схеме что ее все так тут ругают?

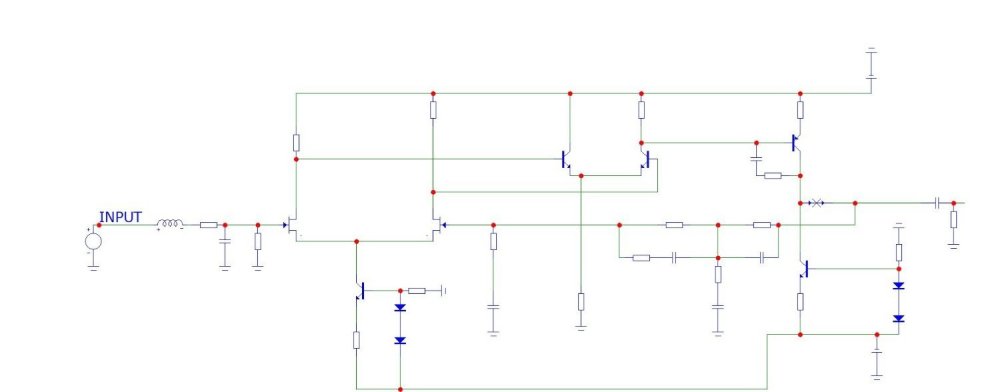

Вот прототип, точнее оригинал, фирмы Кенвуд, КА9100, которой деятельный советский инженер ...
А так - ничего. Судите сами.

Spoiler

Изобрести LM101 после Роберта нашего Видлара не выйдет.
И да никакой доп ВЧ постоянной нет, если почитать литературу. Демпфер в нарезалке - механический.



KA9100.JPGanalog_sa · 2022-06-19 5:52 pm at 5:52 PM

Posted

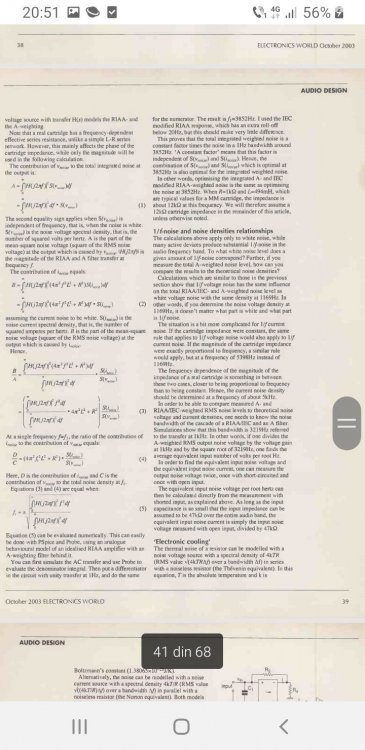

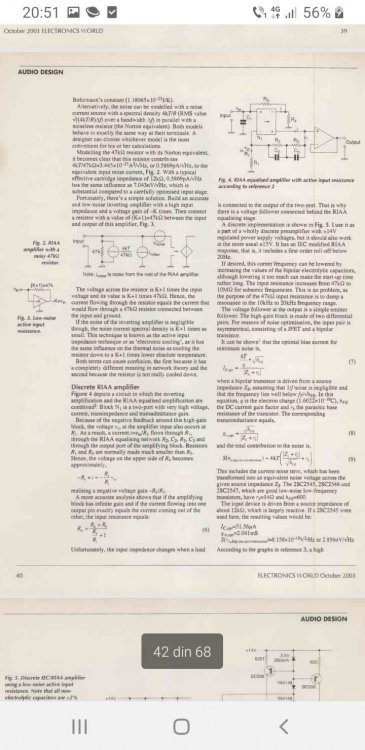

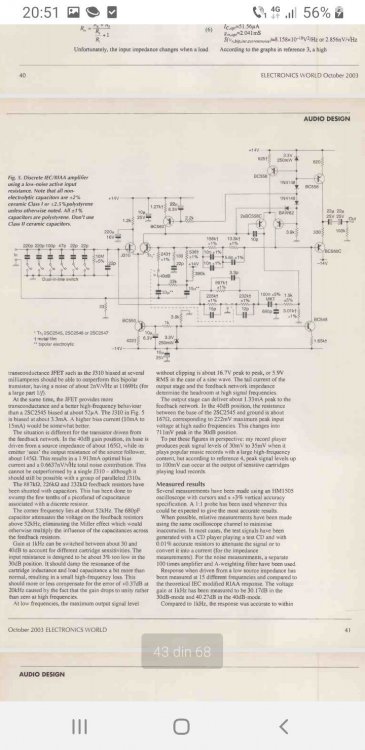

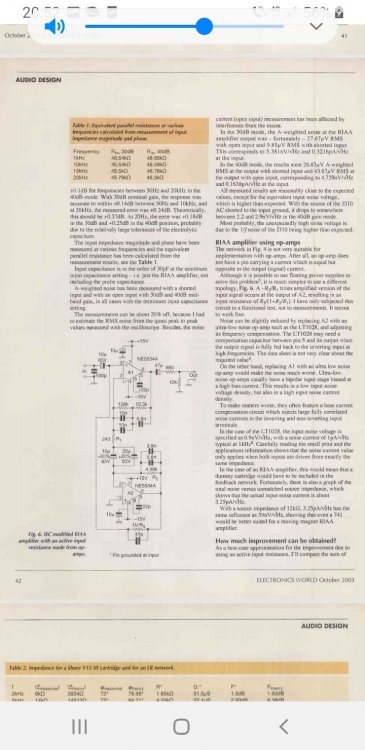

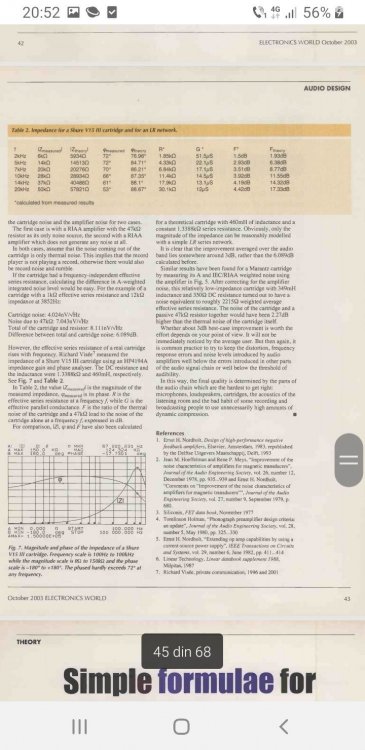

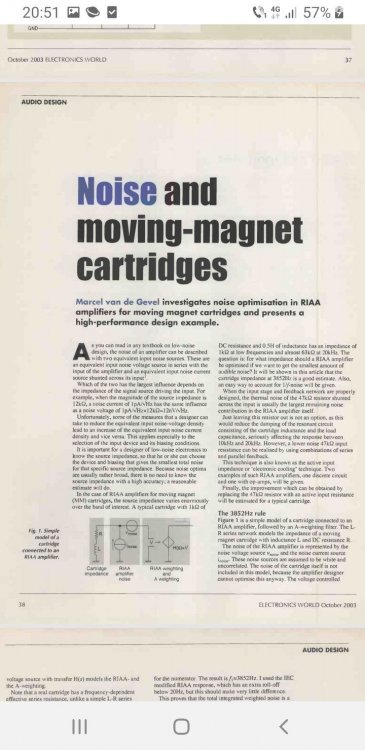

1 hour ago, Сергей А said:

Да все в ней неплохо

Добрый день!

У вас есть эта статья целиком?

Заранее - спасибо.

Posted
7 минут назад, BAA сказал:

Вот прототип, точнее оригинал, фирмы Кенвуд, КА9100, которой деятельный советский инженер ...
А так - ничего. Судите сами.

    Разница между этими схемами невелика, но принципиальна (поясняю для говорливых постсоветских инженеров).  Первое - это т.н. "апериодическая коррекция", которая настраивается под конкретную головку. Второе - это входное сопротивление 150 кОм, что позволяет сдвинуть резонанс к сорока кГц при условии малой входной ёмкости. Обе "разницы" тоже не являются каким-то открытием и в той или иной форме были напечатаны достаточно давно. Но вместе в одной схемке их не применял никто.

Posted
26 minutes ago, Сергей А said:


Спасибо!

(я уже смог скачать весь журнал)

Давно хотел разобраться в подробностях "электронного охлаждения".

Posted
20 minutes ago, RSD said:

    Разница между этими схемами невелика, но принципиальна

Сухов ещё и RIAA-78 там воплотил.

Posted
1 hour ago, RSD said:

Но вместе в одной схемке их не применял никто.

Как изобретаются изобретения мне вполне известно... Если поищете хорошо - есть патент на ламповый каскод, даже 21 века. Не выйдет "LM101" изобрести после Роберта Видлара. Почитайте DIY форум, ссылка есть выше.

1 hour ago, RSD said:

Первое - это т.н. "апериодическая коррекция", которая настраивается под конкретную головку. Второе - это входное сопротивление 150 кОм, что позволяет сдвинуть резонанс к сорока кГц

Что вы этим хотели сказать? Что при этом корректор надо в тонарм вструмлять?
И головки с полосой 50к есть и давно и наборы конденсаторов и резисторов в хороших изделиях. Для того же самого.

1 hour ago, RSD said:

поясняю для говорливых постсоветских инженеров

RSD, идите в игнор. Так как кроме оскорблений аргументов у вас нет. переведет, если что гугл.
Вот цитата из журнала Радио. Может Вы переведете на общедоступный, что означает "взято за основу"? Даже номиналы резисторов и конденсаторов совпадают...540.jpg.aee3705c7bf8f71af028c2f3a5ba28a1.jpg

Posted
7 minutes ago, catBot said:

Сухов ещё и RIAA-78 там воплотил.

Cсылку на 78 - в студию.
Яндекс находит только отечественные ссылки на форумы и Радио.

Posted
16 минут назад, catBot сказал:

Сухов ещё и RIAA-78 там воплотил.

RIAA-78 можно сделать по разному, а вот Т-образная ООС мне в понравилась большей свободой выбора номиналов конденсаторов,хотя возни с ней больше.

Posted

Я про T-образную цепочку в ООС и говорю. Сухов считает её своим изобретением.

Во всяком случае, - её в KA-9100 не было.

Сухов-Байловским корректором (из журнала "Радио") пользовался много лет, вполне годно работал.

  • Like (+1) 1
Posted
17 minutes ago, catBot said:

Сухов считает её своим изобретением.

Недостаток Т-образной обратной связи известен - крадет петлевое усиление. Может потому в оригинале ее и не было?


Posted
15 minutes ago, catBot said:

Любая цепь ООС "крадёт петлевое".

Это как? Разъясните, пожалуйста.
