Схемы транзисторных RIAA фонокорректоров

Valinor

By Valinor
in Analog

 Share

Recommended Posts

  • 2 weeks later...
  • Replies 1.4k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

vs music
vs music

Конечно - не отношусь . Я не выслушиваю стерео-панораму в записях , не ищу каких-то откровений в звуках движения пальцев по грифу контрабаса  , и т.д.... Я обычный технарь-меломан , у которого звуково

vs music
vs music

Год назад в качестве эксперимента собрал фоно-преамп  на полевиках 117-й и 170-й серии (Тошиба ) с пассивной цепью коррекции . Пара десятков таких транзисторов как то залежались у меня ( лет 12 назад

Russ3000
Russ3000

Началось все с того, что не понравилось как ламповый корректор играет на наушниковый усилитель с входным сопротивлением 2к. Поставил на выход усилитель 2х на микросхеме OPA1656, питал ее от DC-DC

Posted Images

Alex Torres Contributor

Alex Torres

Posted
Posted
3 часа назад, юрий робертович сказал:

Питание не слабое!

Однополярное 35в сильно отличается от двуполярного +/-15в?

У Сухова в последней версии (2021) его корректора,  +/-24в.

юрий робертович Local

юрий робертович

Posted
Posted

Вот на нем я и сломался, Сухов -Байло , Радио 3-1981, Кенвуд передраный, но неправильно... Простой корректор Орлова, кни ~0,2%, но очень короткий по спектру, играл исключительно, а у навороченной кни был 0,0000%, но не играла, даже ставил на вых. 1т321 и 2т603, ток ~50мА.





Alex Torres Contributor

Alex Torres

Posted
Posted
1 час назад, юрий робертович сказал:

Я Сухова лет 40 не воспринимаю.

А напрасно.



50 минут назад, юрий робертович сказал:

Кенвуд передраный, но неправильно...

Все там было правильно,  особенно "апериодическая коррекция", которой у Кенвуда небыло.

Новый корректор Сузова, и идеи в нем заложенные, широко обсуждают в Сети.

По шумам ему равный еще поискать придется.

Но Вам это понятно не интересно.



Alex Torres Contributor

Alex Torres

Posted
Posted
5 минут назад, BAA сказал:

Это которая на двух дифкаскадах + дин нагрузка? 81 года?

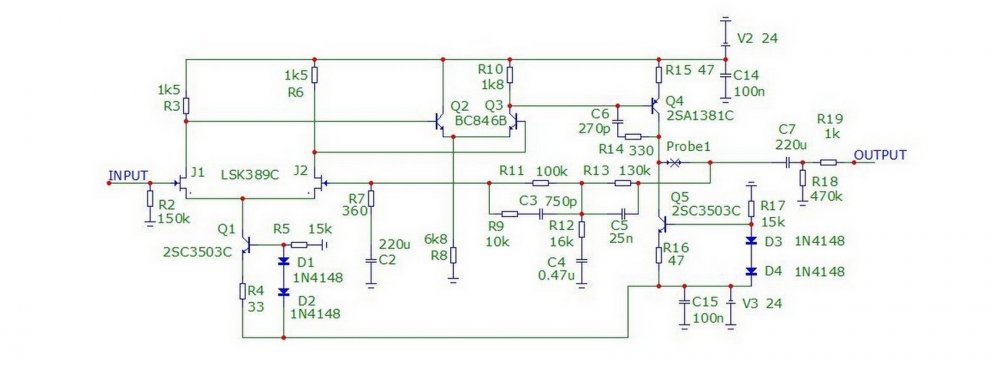

Нет, новая. Есть в 2-х вариантах.

Одн изх них проскочил тут:

http://forum.vegalab.ru/showthread.php?t=1915&page=65

Сообщение #1298

Есть также обсуждение на форуме diyaudio и разумеется, на патреоне Сухова.





vs music Local

vs music

Posted
Posted

Выкладывали схему Сухова - доработанную версию Кенвуда на современной элементной базе  - с добавлением генератора тока во входном каскаде  .... И вроде есть еще вариант с операционником в качестве серво , но эту версию я пока не видел .... Вот вариант  с добавлением генератора тока  . Эту схему выкладывали на форуме DIY Audio.com .




Alex Torres Contributor

Alex Torres

Posted
Posted
38 минут назад, юрий робертович сказал:

Нормально, все равно с/ш с диска, даже нулёвого, не определишь.

Как сказать.



38 минут назад, юрий робертович сказал:

У Гурского есть на импортных полевиках, если что.

"Если что" - Саша может и сам сказать, если захочет.

Он здесь на форуме GaLeX: https://newaudioportal.com/profile/51-galex/





  • Like (+1) 1
vs music Local

vs music

Posted
Posted

Очень давно собирал себе корректор по Ямаховской схеме - это была 3-я сборка  такого корректора , и в ней тогда применил уже импортные транзисторы  .  Но входные полевики по-прежнему поставил советские КП-303Г . Потом через пару лет в том корректоре заменил 303-ие полевики  на Тошибовские  2sk170 - выигрыш по шумам был очень заметным .

vs music Local

vs music

Posted
Posted

Вроде эту схему сюда еще не выкладывал ...Корректор из американского преда Radford ZD-22 и его источник питания . Начало 70-х годов . Питание платы корректора 70 вольт .

Radford ZD-22 phono.png


Power supply.png

  • Like (+1) 1
Alex Torres Contributor

Alex Torres

Posted
Posted
29 минут назад, vs music сказал:

Вроде эту схему сюда еще не выкладывал ...

Ну это как у Жванецкого: "подымите майку, ой , опустите скорее!".

Биполяр на входе, с его токовым шумом, да куча электролитов в сигнале, еще и вольтдобавка.

Зато "70в питание", браво!





vs music Local

vs music

Posted
Posted
17 минут назад, Alex Torres сказал:

Зато "70в питание", браво!

Так делайте на операционниках - никто ведь не мешает . А конденсаторов боятся только аудиофилы . А я ( как уже говорил ) - совсем не из них . Мне доводилось слушать много  винтажных усилителей с кондёрами в звуковом тракте . И они нормально звучали . Поэтому , в этом вопросе - наплевать на теорию , на ловлю блох по-суховски  , и прочие диафильства ....

  • Like (+1) 1
Alex Torres Contributor

Alex Torres

Posted
Posted
10 минут назад, vs music сказал:

Так делайте на операционниках - никто ведь не мешает

Я и делаю, и на ОУ, и на транзисторах. Вот на лампах уже перестал.

10 минут назад, vs music сказал:

А конденсаторов боятся только аудиофилы .

Конденсаторы разные бывают, я не всех боюсь  :)

Керамики вот далеко не всякой боюсь.

Боятся их заранее в основном радиолюбители (особенно керамику), но я себя ни к ним, ни к  удифилитикам не отношу,



10 минут назад, vs music сказал:

А я ( как уже говорил ) - совсем не из них .

Вы как раз именно из них :)



10 минут назад, vs music сказал:

Мне доводилось слушать много  винтажных усилителей с кондёрами в звуковом тракте . И они нормально звучали .

Ну это понятно.

На самом деле, Вы конечно правы - все эти "уровни С/Ш", и прочая "ловля блох по-суховски ",  не сильно нужны для такого источника невысокого качества как винил. Но что поделать- ностальгия имеет место быть, и хочется хоть что-то улучшить.





  • Like (+1) 1
Alex Torres Contributor

Alex Torres

Posted
Posted
32 минуты назад, юрий робертович сказал:

Резисторы CF, конденсаторы 3,3 нф полистирол, они знают что надо.

А на 33 и 47мкф в ООС там тоже полистирол?  А 47 в вольтдобавке?

А 22 на входе? (хотя тут и непонятно, зачем там 22, притом что на выходе всего 6.8мкф? Я бы их местами поменял, если бы сошел с ума эту схему делать)

И чего это у полистирола такое обозначение странное - один прямоугольничек пустой, другой заштрихован. Ну точь в точь как электролиты раньше  обозначали :)

32 минуты назад, юрий робертович сказал:

Суховский из 3-1981г он по шумам, даже и не слышен. А по звучанию, такого и НЕ надо...

Никто не сомневается, что винтаж 50-60-х на херманиевых транзисторах звучит лучше! :smile-10:

BAA Master

BAA

Posted
Posted
5 minutes ago, vs music said:

на ловлю блох по-суховски

Как говорит сами знаете кто, пардон муа.
Какие там "суховские" схемы?
Чел, будучи в ящике, имел доступ к тому, что большинству не снилось.
И что он сделал? Скопип...ил Kenwood (cкорее англосаксов) и еще кое - что.
Мое почтение!
P.S. Никто не предъявляет авторство на 152уд2 или 140уд6. А ему норм.

  • Like (+1) 3
