6Г1 с общей сеткой.

Sergio

By Sergio
in Valve

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Дико маленькое входное сопротивление, будет немилосердно грузить источник. Не очень понятно, что взамен.





Xрюн222 Mentor

Xрюн222

Posted
Posted

Вроде бы, сам Сергей и расписал всë достаточно   подробно... Наверное, хорошо, когда почему-либо нужна именно низкоомная нагрузка источника. Скажем, чтоб ПСН была хорошая, тут уже сразу есть гридлик. Или для ПТН ЦАП' а (такое сам делал даже). Вроде бы еще, Сергей Юрьевич публиковал вариант корректора для МС с похожим решением.

Sergio Proficient

Sergio

Posted
  • Author
Posted

Для моего СД с выходным 100 Ом вррде и не очень страшно, а вот для ФК уже не так перспективно, но можно что-то сообразить

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 минуту назад, Sergio сказал:

Для моего СД с выходным 100 Ом вррде и не очень страшно, а вот для ФК уже не так перспективно, но можно что-то сообразить

Я бы скорее сказал, что как раз наоборот. .. Сомнительное весьма виртуальное выхсопр дохлого ОУ в СД и настоящий, без дураков, медный резистор МС.

Особенно когда выхсопр указано как 100 или 500 ом и тп, и тут же надпись "сопротивление нагрузки не менее 10 кОм"... Или 22 или 47 ком...

BAA Master

BAA

Posted
Posted

Может таки ток-напряжение? Вроде как нет. Дроссель типа пост ток ответвлять?
Как-то не очень красивое решение. Хотя... охота - пуще неволи.
Так как ОС - повторитель тока, то и "линейность". Каскод тоже пойдет или несимметричный дифкаскад.

Sergio Proficient

Sergio

Posted
  • Author
Posted

Так кто что говорит и пишет, одним соотношение 1к10, дпугим 1к100, РГ на 5кОм ставил ПП не изменилась, всплесков/провалов тоже не увидел. Грузил выход СД на повышающий транс 1:7,5 так кроме резонанса в 6дБ на 7-8 кОм с АЧХ никаких проблем

Sergio Proficient

Sergio

Posted
  • Author
Posted

Ну, если этот вариант вовсе не вариант, как вы выходите из такого положения, когда излишек усиления мешает?

Sergio Proficient

Sergio

Posted
  • Author
Posted
30 минут назад, Кружка сказал:

Применить лампу с меньшим усилением - не?

А для вас? Пример?

Кружка Local

Кружка

Posted
Posted

С подходящим усилением множество старых ламп. Выбирай по вкусу. Начиная с 6с2с образных, всяких 56, 76, европейских RE084, REN904 и т.д. и т.п.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, в общем-то, по справочнику,  6г1 =56/76 как раз. Меньше мю, чем 6с2с и пр. 6н8с - подобные. Дрстаточно линейна и усиление поменьше - например 6п6с и родственники, в триоде.

  • Like (+1) 1
Васянин Сергей Local

Васянин Сергей

Posted
Posted
34 минуты назад, Xрюн222 сказал:

Ну, в общем-то, по справочнику,  6г1 =56/76 как раз. Меньше мю, чем 6с2с и пр. 6н8с - подобные. Дрстаточно линейна и усиление поменьше - например 6п6с и родственники, в триоде.

По линейности 6г1  ей ещё поискать придется конкурента.

  • Like (+1) 2
Sergio Proficient

Sergio

Posted
  • Author
Posted
1 час назад, Кружка сказал:

С подходящим усилением множество старых ламп. Выбирай по вкусу. Начиная с 6с2с образных, всяких 56, 76, европейских RE084, REN904 и т.д. и т.п.

Точно, ща REN904 с десяток на Авито куплю по 300 рупь...

  • Like (+1) 1
  • Cool (+1) 1
  • Hmm... (-1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

6п6с в триоде, как альтернатива, например. Навскидку ничего более не приходит на память, из доступного. 6ф3п в триоде близкА к ней, кстати.

Sergio Proficient

Sergio

Posted
  • Author
Posted
15 минут назад, Xрюн222 сказал:

6п6с в триоде, как альтернатива, например. Навскидку ничего более не приходит на память, из доступного. 6ф3п в триоде близкА к ней, кстати.

6п1п не вписывается в этот узкий круг?

Sergio Proficient

Sergio

Posted
  • Author
Posted
1 час назад, Xрюн222 сказал:

Не помню, вроде бы, тоже вполне должна

Ок. С каскадом с ОС разобрались, вещь полезная, но место ей нк здесь.



AlexKorotov Local

AlexKorotov

Posted
Posted

Я бы поставил в катод вместо всякой хрени полевую сборку 504нт4 в параллель. Тут и высокое входное сопротивление и проч. Делал я подобные схемы, это разновидность каскода - выходное сопротивление примерно равно сопротивлению нагрузки каскада. Делал именно для получения прямого и инверсного входов.

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
4 часа назад, Xрюн222 сказал:

6п6с в триоде, как альтернатива, например.



4 часа назад, Sergio сказал:

6п1п не вписывается в этот узкий круг?

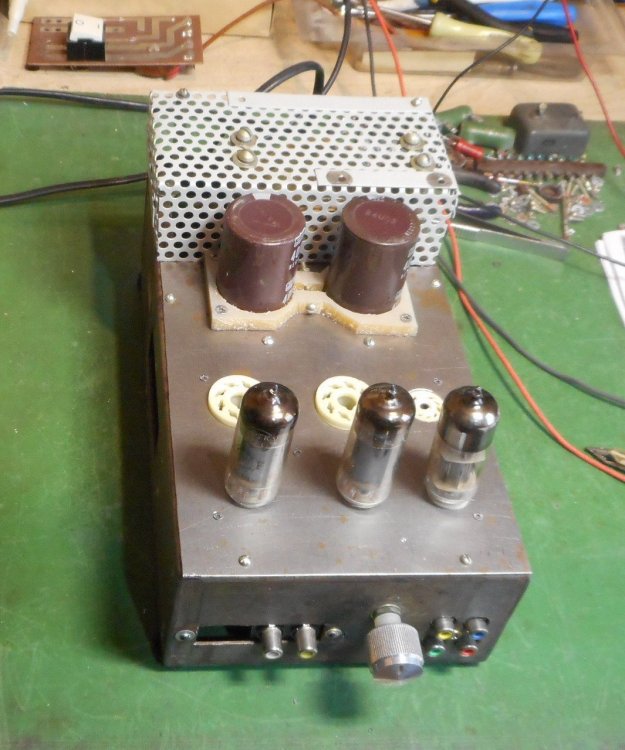

Сейчас запущен по рукам/ушам предусилитель с возможностью установки на входе 6П6С или 6П1П, собираю отзывы (публиковать рано, однако пока положительные).
Меньше усиление при не худшей линейности у 6Б8 в триоде. И 6Г1 и 6Б8 давать ток не меньше 10 мА, это смещение вольт 6, можно стабилитроном в катоде.
Можно и 6С46Г-В, лежат, не дошел.


  • Like (+1) 3
