Recommended Posts

Posted

Есть человек в Кирове, сделавший УВ для Олимпа на 6Ф1П и хваливший его - вот мой вариант, созревший сегодня:




Чем хороша 6Ф1П - доступная, есть импортные аналоги...

  • Like (+1) 1
  • Cool (+1) 1
Posted

Дальнейшее развитие схемы предварительного УВ Новик:




За ним можно собрать и включить линейный неинвертирующий усилитель, скажем на 6Ж4 (в триоде) и 6П6С - тоже в триоде...



  • Thanks (+1) 2
Posted
5 minutes ago, СЮТ said:

развитие схемы

В чем развитие? Или я чего не понимаю?

Posted

В замене автосмещения на сеточное, видимо. И нет лишних деталей, и току добавилось, "за так".

ЗЫ.  Тоже в очередной раз начинаю окунаться в тему лампового ленточного УВ. Возможно, для начала попробую другую коррекцию прицепить на "Get ....from...6н1/2п". У нас текущий вариант - головка не совсем ламповая, не совсем транзисторная, с трансформатором 1:6 :shock:.

  • Like (+1) 1
Posted
10 minutes ago, Xрюн222 said:

В замене автосмещения на сеточное, видимо.

Вот если вакуум подпортится? - но в общем тогда всё одно "сдохнет".
Если бы реагировал нормально, можно было бы поговорить.
P.S. Доктор наук. То ли 200 то ли 300 АС то ли больше. Начальство любило - план по изобретениям выполнял, за всех. Дельный был мужик. Опять же: раз и 100-200 на карман. И разов штук 10 в год.

Posted

У нас теперь два пути - либо так:



6101.thumb.JPG.26c29476180912c63e42b10af7f1278b.JPGлибо так:




И фюзеляжи есть достойные - старый, выдержаный, даже разъёмы окислились, менять надо, и новый - с иголочки...))

Поехали!...

  • Like (+1) 1
Posted

Вот такие корпусы есть:





Кстати, батарейки на фото - живые, несмотря на то что они с 2013 года на полке в сарае пролежали))...

Posted

Есть винил корректор с такой цепью коррекции.Хочется сделать из него УВ.Как правильно это сделать?


Posted
1 час назад, medtehnik сказал:

Резистор R4 33к принимает участие в коррекции АЧХ?

Да, принимает. R4, С4 и R6 - вот и вся коррекция...

Posted
В 27.01.2025 в 08:58, СЮТ сказал:

У нас теперь два пути - либо так:



6101.thumb.JPG.26c29476180912c63e42b10af7f1278b.JPGлибо так:




И фюзеляжи есть достойные - старый, выдержаный, даже разъёмы окислились, менять надо, и новый - с иголочки...))

Поехали!...

Не совсем понятно с научной или нет , точки зрения , зачем столько переходных конденсаторов нагнали в переходы ?  В схеме 25.01.2025 С9 лишний , катодный повторитель на выходе можно сделать с гальванической связью , ещё минус конденсатор .  Каскады на V2 , v3  (как вариант) , сделать с гальванической связью на малошумящих и звучащих 6н23п (6922 , е88сс ) . Итого остаётся всего 4 конденсатора в переходе .

р.с. Само количество конденсаторов в переходе , если только не ставить заведомы ""конски"" недешевые премиум , типа, класса - Дуэленд, Дженсен , Юпитер , с увеличением числа маловероятно не внесут ""мыла и сюррала "" , уже алюминиевой фольгой К40-у9 , если семь друг за другом , брутал гарантирован , имхо. Если же полипропилен С , то по мне ""умрут"  уже  и тембры .

  • Like (+1) 1
  • Smile 1
Posted
1 час назад, Михаил SM сказал:

Не совсем понятно с научной или нет , точки зрения , зачем столько переходных конденсаторов нагнали в переходы ?  В схеме 25.01.2025 С9 лишний , катодный повторитель на выходе можно сделать с гальванической связью , ещё минус конденсатор .  Каскады на V2 , v3  (как вариант) , сделать с гальванической связью на малошумящих и звучащих 6н23п (6922 , е88сс ) . Итого остаётся всего 4 конденсатора в переходе .

р.с. Само количество конденсаторов в переходе , если только не ставить заведомы ""конски"" недешевые премиум , типа, класса - Дуэленд, Дженсен , Юпитер , с увеличением числа маловероятно не внесут ""мыла и сюррала "" , уже алюминиевой фольгой К40-у9 , если семь друг за другом , брутал гарантирован , имхо. Если же полипропилен С , то по мне ""умрут"  уже  и тембры .

Схемы эти наполовину сырые, по ходу всё может измениться...

Гальваническую связь не люблю ставить, "дышыт" она на НЧ, есть печальный опыт.

Если только SRPP, но тут надо развязывать накалы по этажам, что с ИБП проблематично...

В общем - своя "философия", схемотехника - тонкая вещь!...

  • Like (+1) 1
Posted
1 час назад, СЮТ сказал:

Схемы эти наполовину сырые, по ходу всё может измениться...

Гальваническую связь не люблю ставить, "дышыт" она на НЧ, есть печальный опыт.

Если только SRPP, но тут надо развязывать накалы по этажам, что с ИБП проблематично...

В общем - своя "философия", схемотехника - тонкая вещь!...

По выделенному интересен Ваш опыт . Не могли бы пояснить этот ""феномен"" ?   Я , отлаживая двойки с гальванической связью -  6н6п , 6н8с , е182сс , обратил внимание на то, что меряя миливольтметром остаточный фон таких прямо сдвоенных на их выходе , видишь неслабые ""бросания"" напряжения остаточ. напряжения .., к примеру 0,5 мв и дёргаться может до 1 ... аж 3мв.  Возможно это связано с традиционным , не стабилизированным по аноду , напряжением питания ., но в каскадах , где разделение через С , остаточное напряжение фона стоит , как вкопанное .      Субъективно это на звуке как-то особо не отражается , но или просто не слышно.

р.с. Что возможно имеет причину, так как в не безизвестном Прибое УМ-50(75) тоже стоит гальваническая двойка на 6н6п , переменный накал и без стабилизации , как и вся схема Прибоя.  Практически выяснилось , что этот Прибой на даже средних , порядка 10..15 вт реально сваливается в разбаланс , схема идет в разнос , лампы плавятся ... .  Т.е. схема крайне ненадёжная , но тот же ламповый РР Новик ( cие ...:https://novikamps.com/e12 -  без всякой гальваники , удивительно стабилен и живуч -на любых мощностях , спалить ""гада"" так никому и не удалось .., и это в лютом режиме дископола , где Прибой слился ( сгорел) через час работы... .

  • Smile 1
Posted

Мой опыт с гальваническими двойками, или - спарками, похож на Ваш, то есть подтверждается, особенно с простейшими БиПи, без стабилизации. На слух этого эффекта не слышно, но на оцифровках - видно, был забракован хороший по звуку корректор, пришлось развязать выходную двойку конденсатором...

В Прибоях резисторы утечки выходных ламп уменьшал до 16-18 кОм и он становился "неубиваемым"...

Posted
19 часов назад, Михаил SM сказал:

Итого остаётся всего 4 конденсатора в переходе .

а по хорошему надо два)

Posted
В 29.01.2025 в 23:02, Михаил SM сказал:

Возможно это связано с традиционным , не стабилизированным по аноду , напряжением питания .

Встряну. С стабилизированным анодом и накалом тоже самое. На слух не слышно. но на вольтметре видно. Сейчас "гоняю" схему корр. от СЮТ. с гальваникой на выходе. тоже заметил это.

  • Smile 1
Posted
В 29.01.2025 в 12:07, medtehnik сказал:

Есть винил корректор с такой цепью коррекции.Хочется сделать из него УВ.Как правильно это сделать?


всю схему - в студию))...

  • Smile 1
Posted

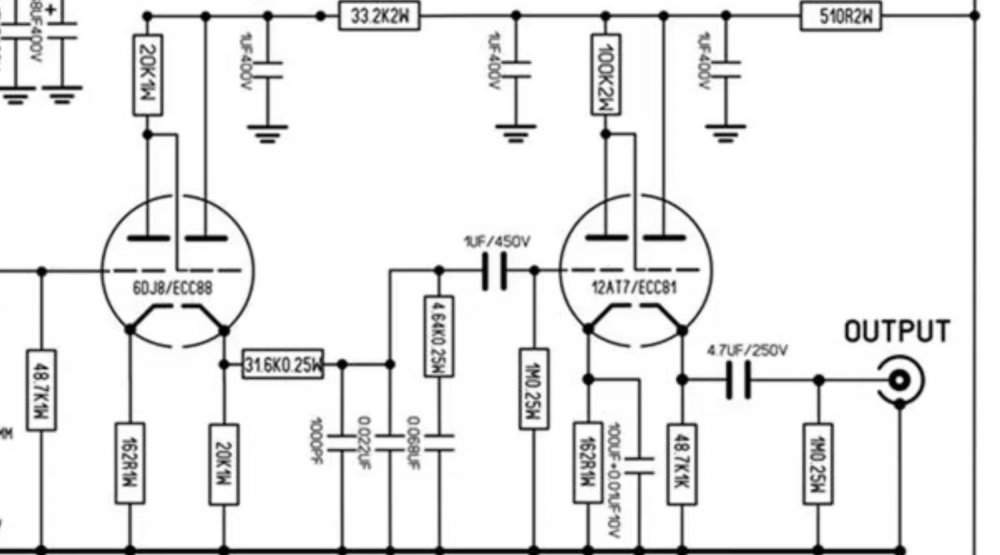

4 часа назад, medtehnik сказал:

Схема.

часть схемы.JPG

Резистор в аноде первой лампы надо увеличить до 50...100 кОм. Поставить коррекцию из моей схемы и использовать эту схему как предварительный УВ, добавив масштабный линейный усилитель, неинвертирующий, в противном случае усиления не хватит...

Коррекцию можно поставить между предом и оконечным каскадом, сигнал ещё слабый...

  • Like (+1) 1
Posted

В реальной жизни получился вариант за нумером три, один канал готов, надо слушать, пока моно:




Тут и схема от НСТ опробована, Пультек обзывается, полёт нормальный!

Много деталей одного номинала, думаю, снабженец скажет спасибо))...

Posted

Поправки на ветер:




Усиление первой двойки около 900, второй (тройки)  равно 61.

Не ешьте фрукты с кладбища - не мытыми...(С) А.Градский

Posted
11 hours ago, СЮТ said:

Поправки на ветер:



Из-за тока пришлось уменьшать резисторы в сетках 23-ей до 100 к, в другой схеме. Конденсатор придется на вход ставить... а не хочется.

Posted

Закончил монтаж, "вкручил" - полёт нормальный:


Схема - этажом выше...

Надо паять кабель, и слушать... как продали англию за фунт изюму))...


Posted

Приветствую всех. Ссылкой на такие импульсные БП никто не поделится где купить?
