5 часов назад, Buran81 сказал:

... Поэтому введение зазора в РР трансформаторах НЕ применяется . Что мы и наблюдаем и в Тангах,Сансуях,Макинтошах и прочих.

П.С

Применеие зазора в РР может быть в какой то мере и оправданно только косорукостью "конструктора" ,не понимающим  и не способным подбирать лампы и транзисторв в ПАРЫ,. Ну т.е отсутствием ,от слова-СОВСЕМ, КУЛЬТУРЫ ПРОИЗВОДСТВА. Да и вообще не способного заметить отсутствие лампы в плече.



Роман, вам уже много раз намекали на то,что сама по себе большая индуктивность это не самоцель. Ну большая она у вас на большом сигнале, а на малом раз в 30 меньше.

В дополнение и возможность работы с небольшим разбалансом плеч. Одни плюсы, имхо.

  • Like (+1) 1
Posted
1 час назад, Ollleg сказал:

Надеюсь, это не отменяет моего вопроса к уважаемому Buran81 , просветить обычного радиолюба на счёт его сомнений по поводу РР трансформаторов ?

Это никак не отменяет. Равно как и не отменяет другого вопроса, моего. А может, и усугубляет.

Posted
6 часов назад, Ollleg сказал:

17.thumb.jpg.708a71d0f55f70d0b0e203114589fc97.jpg.fda8833ed767badfe1f41351ea538dd2.jpg

Весьма кстати востребованные и далеко не дешёвые трансики по нынешним временам.

Современных в подобном исполнении встречал только J&K Audio Design.

Posted
7 минут назад, Кружка сказал:
6 часов назад, Ollleg сказал:

17.thumb.jpg.708a71d0f55f70d0b0e203114589fc97.jpg.fda8833ed767badfe1f41351ea538dd2.jpg

Показать

Весьма кстати востребованные и далеко не дешёвые трансики по нынешним временам.

Не может быть!

7 часов назад, Buran81 сказал:

Применеие зазора в РР может быть в какой то мере и оправданно только косорукостью "конструктора" ,не понимающим  и не способным подбирать лампы и транзисторв в ПАРЫ,. Ну т.е отсутствием ,от слова-СОВСЕМ, КУЛЬТУРЫ ПРОИЗВОДСТВА. Да и вообще не способного заметить отсутствие лампы в плече.



Posted
2 часа назад, Алексей сказал:

сама по себе большая индуктивность это не самоцель. Ну большая она у вас на большом сигнале, а на малом раз в 30 меньше.

Давно поднимаю данный вопрос в свете сравнения замеров индуктивности прибором на малых сигналах и через сеть. Разница конечно есть всегда, но в случае БТВЗ она не катастрофичная и точно не на порядки, как в случае торов.

Posted
7 часов назад, Buran81 сказал:

Применеие зазора в РР может быть в какой то мере и оправданно только косорукостью "конструктора" ,не понимающим  и не способным подбирать лампы и транзисторв в ПАРЫ

Извини, Роман, но это сверхржака.



Posted

to Администрация.

Пришло ЛС от Романа.

Можете меня вычеркнуть с этого форума за нарушение, но такого дикого идиотизма я не ожидал.

Романа всегда поддерживал, и это была ошибкой.



  • Hmm... (-1) 1
Posted
7 часов назад, Ollleg сказал:

Может и этот отрывок  из мануала как-то прокомментируете для необразованного ?

Я не понимаю что вы ожидаете чтобы я коментировал ?.  Я говорил про  ненужность  ЗАЗОРА в РР трансе, только и всего.  Вильямсона я не обсуждал.

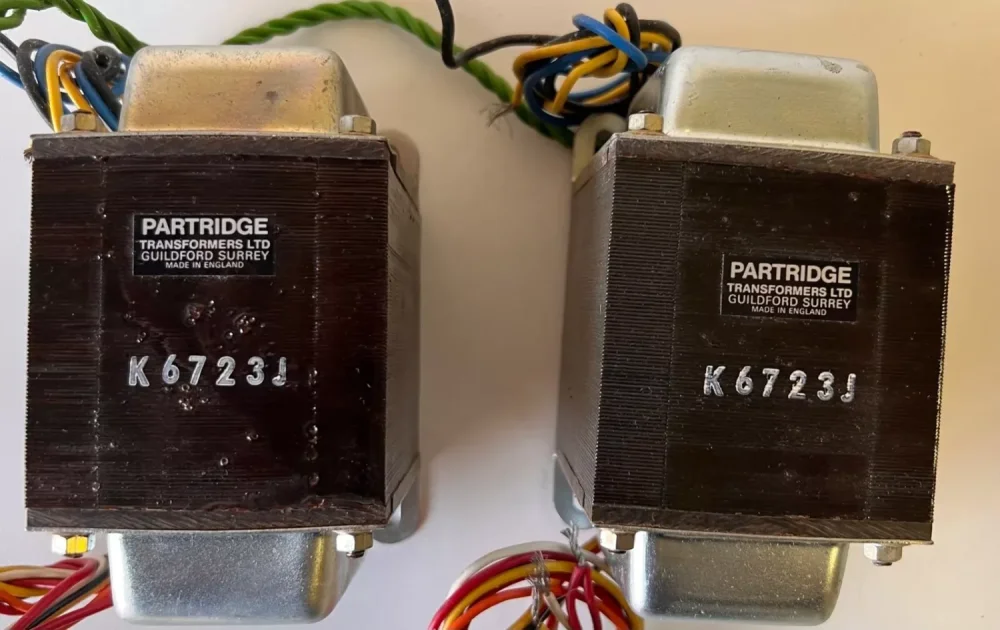

Может вы прокоментируете фотографии некоторвх РР трансов от Партриджа ,продоваемых на Ибей?

Может вам попадется где то на них зазор? (я как то не очень это вижу)

https://www.ebay.ie/sch/i.html?_nkw=partridge+output+transformer



Posted
3 часа назад, Кружка сказал:

точно не на порядки, как в случае торов.

При сборке вперекрыщку зазора таки нет. Так что не уверен. Нет старого транса попробовать. А всякие С-core он же ПЛ/ШЛ все одно с зазором.

Posted
2 часа назад, BAA сказал:

При сборке вперекрыщку зазора таки нет. Так что не уверен. Нет старого транса попробовать. А всякие С-core он же ПЛ/ШЛ все одно с зазором.

А если средний "язычок" укорочен? Зазор  рекомендуют уводить по возможности внутрь катушки.

Posted
19 минут назад, Sergio сказал:

А если средний "язычок" укорочен?

А если сборщик криворукий и забивал пермаллой молотком?
Один из главных эзотериков вспомнил о сопротивлении анода, нагрузки и т.д. и т.п. при необзодимости поменять лампу. Исключения из правила его подтверждают. Если рез чередовать, то никакого "зазора" не будет.
 Относительно потерь от тангенциальной сотавляющей поля зазора: при толстых (больше скин слоя) размерах провода рекомендованное расстояние есть 3 величины зазора. Распределение для силовых трансформаторов уже приводилось. В случае звукового, когда переменная индукция не просто мала, а очень мала, это вообще не имеет значения.   Делайте как знаете, а еще лучше на "слух".

P.S. Логическая ошибка, состоящая в указании на отдельные случаи либо данные, подтверждающие определённое положение, при игнорировании значительной части связанных случаев или данных, которые могут противоречить этому положению. (YA.RU)

Posted
6 часов назад, Buran81 сказал:

Может вам попадется где то на них зазор? (я как то не очень это вижу)

https://www.ebay.ie/sch/i.html?_nkw=partridge+output+transformer



3 часа назад, BAA сказал:

При сборке вперекрыщку зазора таки нет. Так что не уверен

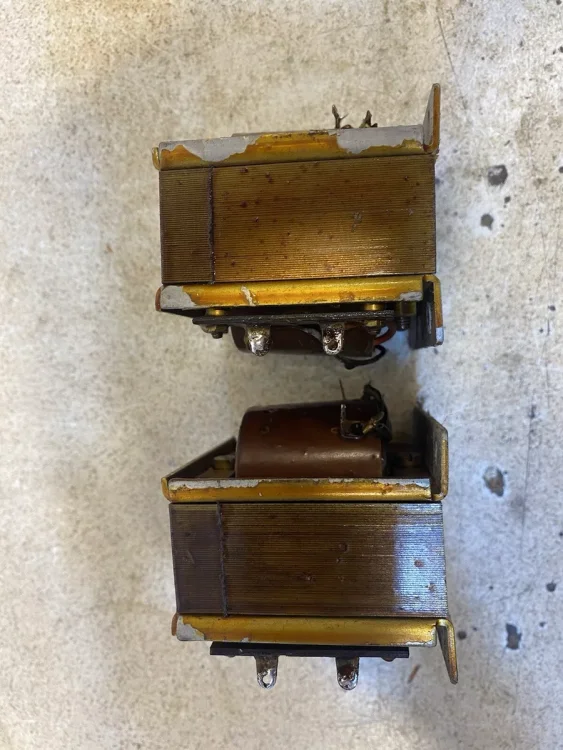

Я не вижу прокладки, но вижу зазор. И где тут вперекрышку? Может не понимаю чего?


Posted
1 час назад, Ollleg сказал:

Я не вижу прокладки, но вижу зазор. И где тут вперекрышку? Может не понимаю чего?



Вот это трансформаторы партриджа СЕ  и они с зазором , который выглядет так. А то на верху БЕЗ зазора , и это РР.


Posted
2 часа назад, BAA сказал:

А если сборщик криворукий и забивал пермаллой молотком?
Один из главных эзотериков вспомнил о сопротивлении анода, нагрузки и т.д. и т.п. при необзодимости поменять лампу. Исключения из правила его подтверждают. Если рез чередовать, то никакого "зазора" не будет.
 Относительно потерь от тангенциальной сотавляющей поля зазора: при толстых (больше скин слоя) размерах провода рекомендованное расстояние есть 3 величины зазора. Распределение для силовых трансформаторов уже приводилось. В случае звукового, когда переменная индукция не просто мала, а очень мала, это вообще не имеет значения.   Делайте как знаете, а еще лучше на "слух".

P.S. Логическая ошибка, состоящая в указании на отдельные случаи либо данные, подтверждающие определённое положение, при игнорировании значительной части связанных случаев или данных, которые могут противоречить этому положению. (YA.RU)

Ну-ну...



Posted
3 часа назад, Buran81 сказал:

А то на верху БЕЗ зазора , и это РР.

Что это РР для ел34 из фото и так понятно. Неясно другое.

Без зазора или без прокладки?

Если пластины собраны в пакет, а не в перекрышку - небольшой воздушный зазор уже присутствует и без прокладки.

Зачем ТР для РР собирать пакетом, если в.зазор нам не нужен?

Так же Патридж упоминает, что для его расчётов ТР для РР с возд. зазором наиболее пригодны триоды, здесь же ёлки и не указано, в каком режиме их применять с данным ТР. Есть вероятность, что в данном изделии этот самый минимальный зазор без прокладок введён в качестве компромисса ? Почему бы и нет?

Вопросов становится больше, какой-либо окончательной ясности эти фото не дают. (Для меня).

Проясните дополнительно ?

  • Like (+1) 2
Posted

Тему надо сформулировать так: нужен ли немагнитный зазор в двухтактных ТВЗ? И ответить на него с научной точки зрения. А то накидали картинок трансформаторов и гадаете: есть зазор, нет зазора, что имел в виду автор и прочее.

  • Like (+1) 1
Posted
16 минут назад, Stan Marsh сказал:

нужен ли немагнитный зазор в двухтактных ТВЗ?

Отделено.

Скорее всего категоричного ответа не получим.



Posted

  Интересно, в РР трансформаторах Партриджа этот самый искомый зазор какой величины?

Posted

  Вот я считаю, что зазор в РР трансформаторах Партриджа был равен 0.2мм, а вы как считаете? :smile-46:

Posted

Думаю, что у тех РР трансформаторов, железо которых собрано "вперекрышку" вопрос с зазором вовсе не стоит. А у тех, которые собраны из половинок ПЛ, он и так неизбежно есть и увеличивать его бумажками большого смысла не вижу. Для небольшой асимметрии в каскаде его и так хватит, а для большой никакого зазора не напасёшься.

Posted

Вот же беда. Берем трансформатор. Ш. ПБ 19х38. S=6.45 @ 0.28 lср=10,7 см. Положим первичку 2х2000 витков.
Разность начальных токов (никто не подбирает или расползлось) 10 мА.
H=IW/l= 0,01*2000/0,107=192А/м. Берем картинку и о, чудо, для горячекатанной стали 2а/см составит слегка 0,8 Тл.
Анизотропная достигает 1 Тл при 30 А/м.
Если крутизна на 10% отличается, будет все тоже все там же.
Собираем как есть с зазором, по картинке, 0,2 мм на сторону. мю,<= 256, при данной длине.
B=мю*мю0*Н=0,08 Тл при зазоре 0,1 будет 0,16 притертый наверно можно  0,05 получить, все одно меньше 0,8.
Еще вопросы есть?
