1 час назад, RSD сказал:

  Интересно, в РР трансформаторах Партриджа этот самый искомый зазор какой величины?

"""Сейчас для меня представляет интерес 4-я часть из еженедельно выходивших статей в Wireless World. Partridge выступает за использование большого воздушного зазора в ОТ для двухтактников. Я рассчитал, что это порядка 5 мил (около 0,13 мм), кроме обычных 1-2 мил всегда неизбежных при сборке трансформатора с EI пластинами.

http://www.vestnikara.spb.ru/vestn/n1/hogson.htm

  • Like (+1) 1
Posted

   Но это неполные данные. Он "рассчитал", да, но для чего именно?

  Мне кажется, что введение зазора для "линеаризации" трансформатора сродни тому, как мы пытаемся "ухудшить" неинверсную половинку фазоинверторного трансформатора для того, чтобы сравнять её АЧХ с инверсной, которая всегда хуже.

Posted
5 минут назад, Ollleg сказал:

Partridge выступает за использование большого воздушного зазора в ОТ для двухтактников.

Может зря выступает?

  • Like (+1) 1
Posted
1 час назад, Stan Marsh сказал:

Может зря выступает?

Понятно, что работает и без зазора, но Partridge выступает за зазор.

Может не зря?

Posted

Какая  индуктивность линейнее - с магнитным сердечником или без оного?

С зазором в сердечнике или без него?

Звуковой рансформатор - суть две катушки с индуктивной связью.





Posted

Интересно было бы работы самого Partridge почитать , а не разные отрывки с комментированием его работ.

Возможно тогда стало бы намного яснее - нужен или нет, пока гадаем на кофейной гуще.

Posted

  Практика - критерий истины. Можно просто поставить зазор и померить, а может даже и послушать. :smile-46: Думаю, что звучать точно будет иначе, т.к. на звук влияет даже то, с каким усилием стянут сердечник.

  • Smile 1
Posted
15 минут назад, Ollleg сказал:

гадаем

Мэтры не гадали, мэтры про необходимость зазора в ТВЗ для РР ничего не писали, мэтрам, судя по всему, такая идея в голову не приходила.



10 минут назад, RSD сказал:

звучать точно будет иначе

Конечно!

- Ой, а что это?!

- Не знаю, но колбасу любит.©

  • Smile 1
Posted
26 минут назад, Stan Marsh сказал:

Мэтры не гадали, мэтры про необходимость зазора в ТВЗ для РР ничего не писали, мэтрам, судя по всему, такая идея в голову не приходила.



Конечно!

- Ой, а что это?!

- Не знаю, но колбасу любит.©

А как же Вильямсон?

Posted

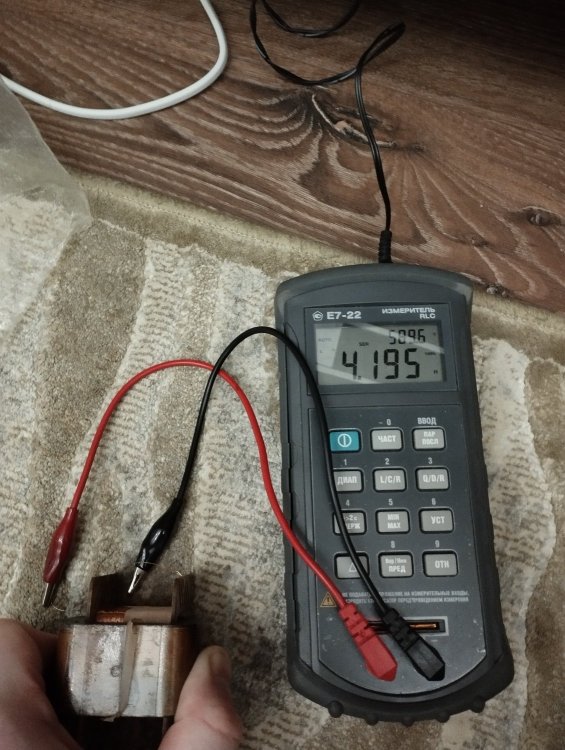

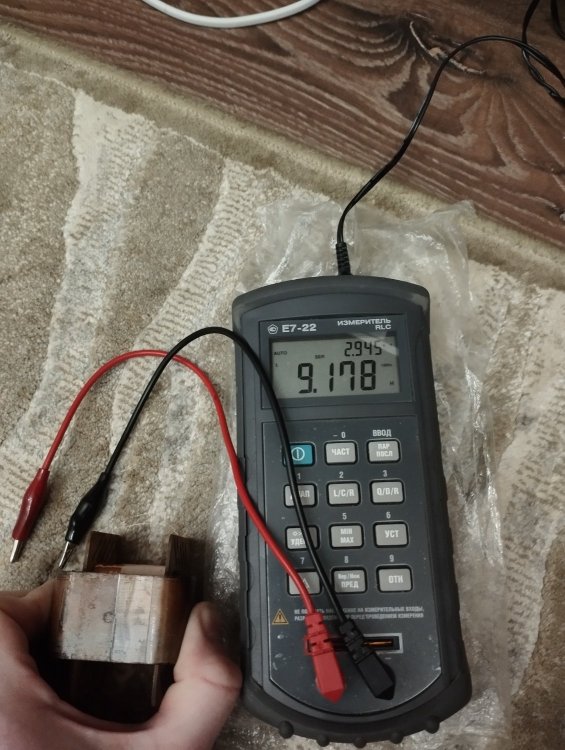

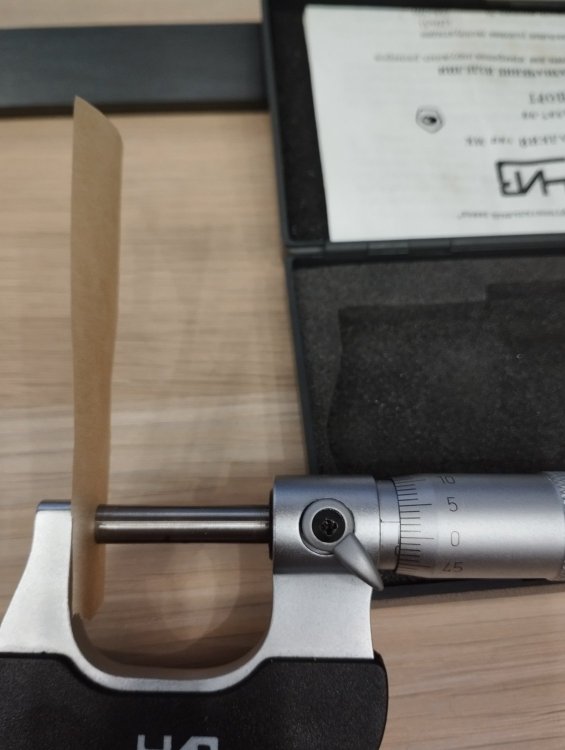

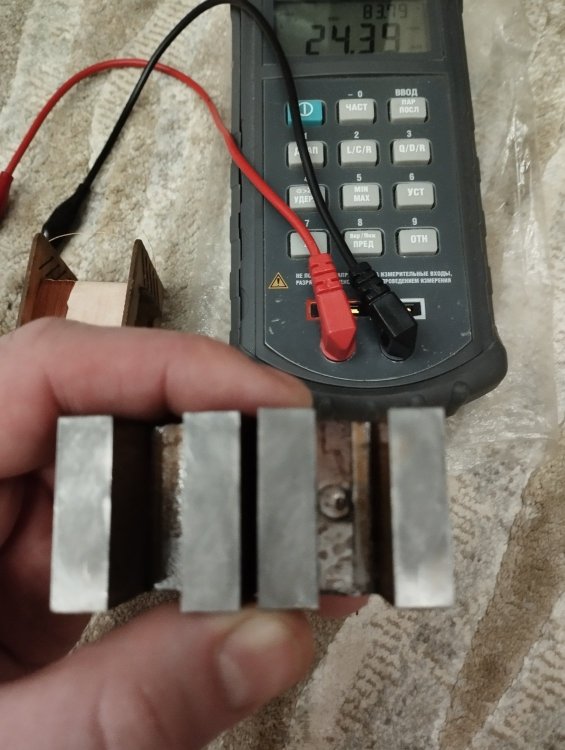

По поводу тех зазоров в шл, вот фото одной О-шки от тп60, не полностью притертой (видно на фото, где блеск, там нет контакта половинок, где матовое, там есть хороший контакт ;) )Если принять тех зазор 0,01мм на сторону, то мю выходит 3000+, если довести зазор до 0,06мм (по бумажке кон-22 на стык), то в два раза меньше, но при этом имеем плюшку в виде возможности работы с разбалансом в десяток мА. Катушка 1000вит 0,18, ессно размер под шл, не под одну Ошку.

Если разбаланса не предвидится, например srpp выход с холодным концом на с.т. конденсаторов, то можно и не добавлять зазора к имеющемуся и так от наличия реза.

Весь спор, имхо, о том, делать или нет доп зазор и что с этого поимеется в плюс, а что в минус, нужно в каждой конкретной ситуации решать. Я считаю, что в рр вых трансе от небольшого зазора скорее больше пользы, чем вреда.









  • Like (+1) 1
Posted
24 минуты назад, Stan Marsh сказал:

А что Вильямсон?

На одном из зарубежных DIY-сайтов, переходя по ссылкам, наткнулся на статьи Вильямсона и в одной из них он ратовал за зазор в РР трансах.

Posted
1 минуту назад, Sergio сказал:

наткнулся на статьи Вильямсона и в одной из них он ратовал за зазор в РР трансах

Вот бы ещё узнать, чем тов. Вильямсон аргументировал необходимость (желательность) зазора. Если речь про "разбаланс", то не особо интересно, а вдруг есть ещё какая-то причина?

Posted

Как делавший магнитные усилители и прочую дребедень, да еще на повышенной частоте, могу сказать, что вольт-секуда она такая вольт секунда. Вплоть до скорости нарастания напряжения по полуволнам и направления намагничивания в котором сердечник остался при выключении. Дряньзисторы были тогда "ленивые". В трансформаторах в сотни киловатт, слегка тороидальных и с распределенным стыком. Шаг вправо, шаг влево - расстрел. Еще раз, в усилителях спасает ООС и малая реальная индукция от сигнала, подсчеты выше.
И никто не притирает сердечники в серийных трансформаторах, а остаточного зазора хватает, в большинстве. А некторые несознательные разработчики и производители покупали лампы сотнями тысяч и таки оные измеряли и сортировали, чему есть их устные свидетельства, на камеру.

  • Like (+1) 1
Posted
11 минут назад, BAA сказал:


И никто не притирает сердечники в серийных трансформаторах, а остаточного зазора хватает, в большинстве

Полностью согласен. Это не серийное и даже ещё не изделие.

И я даже не спорю.

Притирка эта была пробная,  и для того, чтобы убедиться, что в случае шл сердечника техзазор тоже таки неравномерный и разный по срезу, что наводит на определенные мысли.

Posted
57 минут назад, Stan Marsh сказал:

Если речь про "разбаланс", то не особо интересно, а вдруг есть ещё какая-то причина?

  Так вот я и говорю, может какую-никакую линеаризацию имели в виду и скрыли от широких кругов.

Posted
43 минуты назад, Stan Marsh сказал:

Прости, но ты пишешь чушь. Физика не зависит от национальности, вероисповедания или прописки. Если ты абстрагируешься от любви к строю, то увидишь поразительную схожесть кап- и соцучёных. Ещё раз: РЕЧЬ О ПОЛЕЗНОСТИ ВВЕДЕНИЯ ЗАЗОРА В РР ТВЗ.  А не о том, кто и кому директивно запрещал делать приятно. А то, понимаешь, Партридж против Цыкина, Вильямсон против Войшвилло. Нет этого. Физика и ничего кроме физики. Иначе форум надо целиком переименовывать в гуманитарный.

Да ничего полезного в зазоре для РР нет. Это даже вредно.  Почему так ,Цыкин разъяснил так ,что проще просто некуда .

Да и практика показывает что РР трансы с зазорами не делаются! Фотки  от того же Партриджа выше ,где все как и положено  собрано в перекрышку.

Но боюсь,что гигантоманам,не понимающим в простом расчёте и  ,любящим мотать по 5тыс.витков , так и да придётся  вводить зазор или юзать самое хламовое горячекатанное железо. Ибо молеейший перекос по току будет увадить железо в насыщение.  Ну и у гигантомана индуктивности и так  в десятки раз больше требуемого... сильно хуже  не станет.


Posted
36 минут назад, Buran81 сказал:

Ибо молеейший перекос по току будет увадить железо в насыщение.

А как быть в случае "разбега" ламп со временем?

Posted
5 минут назад, Stan Marsh сказал:

но всё равно как-то не верится в тайные знания в этой сфере.

  Я утрирую, конечно. просто тут мне кажется, что они слышали какие-то преимущества на своих РР трансформаторах с зазором, но объяснить их физически не могли, разве что какой-то линеаризацией индуктивности от уровня сигнала или чем-то подобным.

Posted
4 часа назад, Stan Marsh сказал:

Может зря выступает?

Проверяется просто, надо усилитель перетащить в место прослушивания, в зону лучшего стереоэффекта и прямо во время Атслушивания сдавливать подковы, так и делал. Тогда и уяснил для себя, зазор там не нужен, во всяком случае, для меня :smile-61:  Тем более, что сделать идеально ровное прилегание например подков ПЛ, не так-то просто.

Posted
10 минут назад, volli сказал:

А как быть в случае "разбега" ламп со временем?

Как в генераторе, проверять и балансировать каждую "сессию". Пусть каждый остаётся при своем мнении, кмк. Хотите зазор-делайте, не хотите-не делайте.

Posted
8 минут назад, Алексей сказал:

проверять и балансировать

Или собрать "следилку" по току, будет балансировать без участия пользователя.

  • Like (+1) 1
Posted
26 минут назад, Алексей сказал:

проверять и балансировать каждую "сессию".

А слушать когда?:smile-06:

Posted

На синусе все будет красиво. А что будет при неравенстве полуволн, как уважаемый профессор сказал?

А вдруг музЫка такая, что постоянно будет перекрашивать выходник?

Утрирую, конечно, ну а вдруг?
