Миниусилитель на 6С19П, однотактный

Yaros

By Yaros
in Valve

 Share

Recommended Posts

  • Replies 540
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий 2
Евлампий 2

Мне кажется, вам по некоторым пунктам просто не очень везло. Это я не в порядке затевания дискуссии, не мое это, я просто пытаюсь смягчить ваши категоричные утверждения оттенком "ИМХО" - вам я его сов

Stan Marsh
Stan Marsh

Это только так кажется, распаять кучку деталек на одном новальном цоколе несколько сложнее, чем на двух.    Ну нет, возможно, это вам свойственен подобный шкурный интерес, но задачи зарабо

alss
alss

4 пальчиковых в стерео (PSE)

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

Вторая подросла, 3я присела. Раскачка требуется поменьше ( что всегда хорошо), можно по драйверу присудить 2ю, при желании.

Dolboyacher Local

Dolboyacher

Posted
Posted
3 часа назад, Dolboyacher сказал:

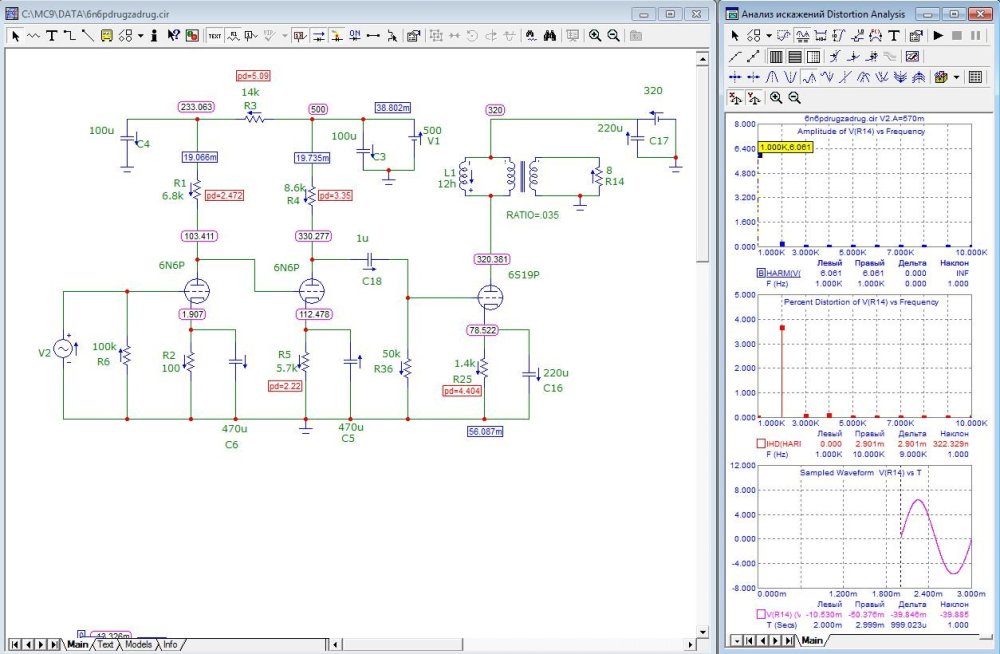

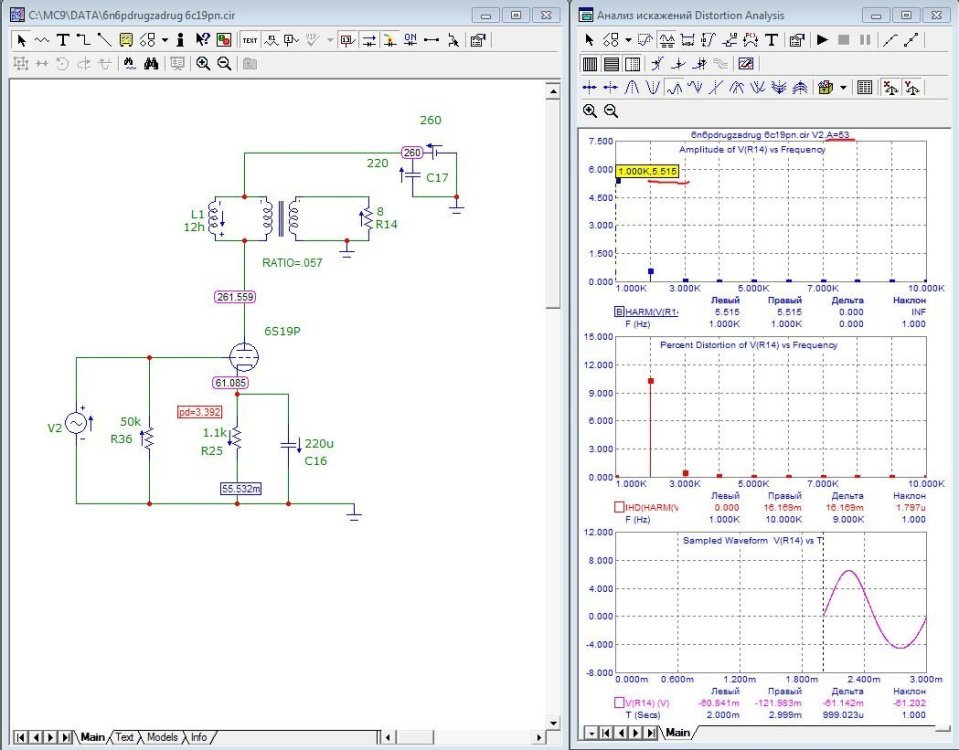

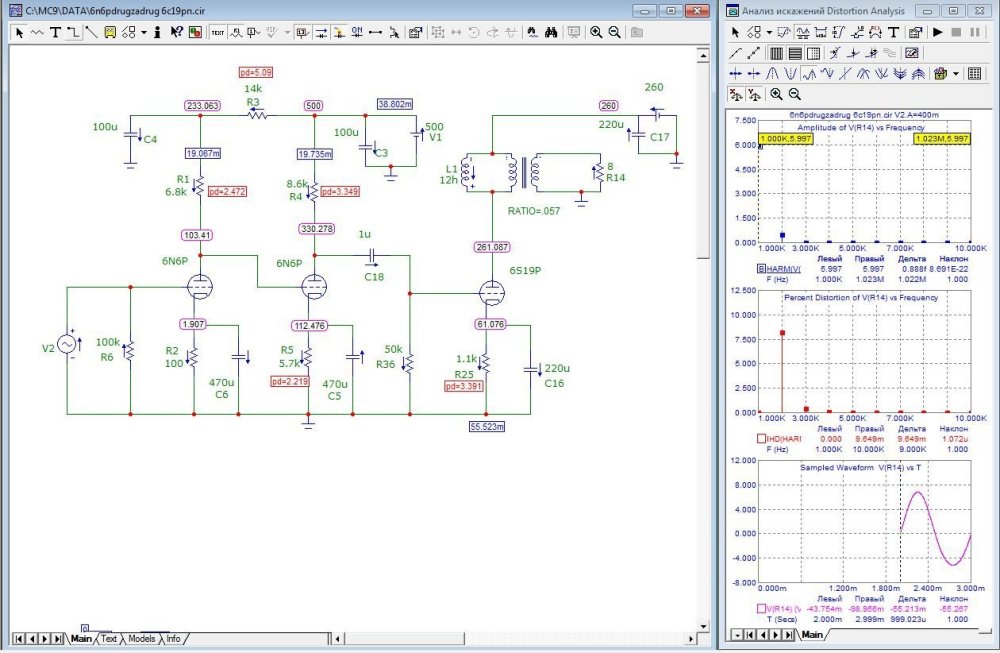

Если в этой схеме для 6с19п увеличить Ra до 8.2кОм, то получится искажений еще меньше при тех же выходных 6В (Y2=2.9% ,Y3=0.06%) и расчётное Rвых снизится до 1.07 Ома, альфа?. Понятно, что схема совсем не вписывается в первоначальное задание, но укротить эту , в общем-то, красивую лампешку, оказалось, не так просто, я не Волшебник :smile-60:

Xрюн222 Mentor

Xрюн222

Posted
Posted

Да, энергетика весьма показательна: 320 в 55 ма выходной каскад, 500 в(!) 40 ма предварительные....:shock:

И.... 2 Вт на выходе... :smile-19:

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Мой домашний усилитель в пИке (или в пикЕ) выдаёт полватта, мне более чем. Народная аудифильская мудрость гласит: Если тебе не хватает одного ватта, тебе не хватит и десяти.

  • Smile 1
Dolboyacher Local

Dolboyacher

Posted
Posted
18 минут назад, Xрюн222 сказал:

Да, энергетика весьма показательна: 320 в 55 ма выходной каскад, 500 в(!) 40 ма предварительные....:shock:

И.... 2 Вт на выходе... :smile-19:

И не говорите, Никита, сам в ужасе. Но....одни и те же показатели выходной мощности, могут очень по- разному восприниматься субъективно, могут мурлыкать, а ведь могут и разорвать к чертям :smile-35:. Такие вот - вЯлоВатты и дИкоВатты :)        Вон у Волшебника столько металла, что его маломощный усилитель черпает энергию из самой Земли, его пОля, а с такой массой, у него свое гравитационное поле , наверное, присутствует, которое влияет на жидкости организма приливами и отливами :))))

Xрюн222 Mentor

Xрюн222

Posted
Posted
15 минут назад, Stan Marsh сказал:

Мой домашний усилитель в пИке (или в пикЕ) выдаёт полватта, мне более чем. Народная аудифильская мудрость гласит: Если тебе не хватает одного ватта, тебе не хватит и десяти.

Ставил измеритель  пиковой мощности (Брюль Кьер, в режиме Peak Hold) к колонкам со стандартной чувствительностью, порядка 89 дБ, смотрел по одной стороне виниловых пластинок. Итог - в редких пиках мощность достигала 4...4,5 Вт. В публикации Баксандалла, аналогичный опыт, сидели слушали пластинки за рюмкой чая, измеритель пиковый самодельный, схема приводится, названа аналогичная величина, правда пару тройку раз получилось до 7...8 Вт.  Там они выясняли, напомню, достаточно ли 5-ваттного усилителя, тогда ещё моно. Дело было около 70 лет назад... Примерно тогда же возникло понимание, что усилитель, выдающие честные 5 Вт на реальной АС во всей полосе частот - это на резисторе и на 1 кГц примерно 20...25 ваттный усилитель.

На АС "JBL Hartsfield" самые громкие пики дали значение порядка 0,5 Вт... Является ли такая акустика обыденной и распространённой? Не знаю, но скорее всего вряд ли...

А народные удифильские мудрости, как мы знаем, много чего гласят... И про убивающие музыку на корню ОСы, и про рак ушей от пентодов, и ещё чего только не гласят...

  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted

Что он Гекубе, что ему Гекуба? Бакскандалл мне не указ, я сам себе баксандалл. Пусть те, кому нужно двадцать ватт с осами, озаботятся получением этих самых ватт с осами. Я не против. Наоборот! Тут про другое, и с ваттами на порядок меньшими, и вообще. Считаете затею дурацкой, высказались: "Затея дурацкая!" - и этого достаточно.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Просто привел реальные мощности, требуемые для типовой распространенной акустики. Кстати, замерено с усилителем "чиста" триодным, без ОС и без АВ, хотя и РР.... При примерно, кстати, тех же подводимых по анодному питанию 40...45 Вт...

Когда то давно делал РР на 2х2=4шт  6с19п, по питанию 250 ... 260 в, 240...250 ма на канал, на выходе около честных 10 Вт, он прекрасно работал с разными АС. Raa  порядка 2,5...3 ком.

Yaros Collaborator

Yaros

Posted
  • Author
Posted

в СЕ две EL86 гораздо приятней играли чем две 6с19п на трехполоску. И раскачивались одной 6н7с, а в последствии 6с7б

Кружка Local

Кружка

Posted
Posted
В 05.11.2024 в 10:09, Xрюн222 сказал:

Сколько надо вольт амплитуду от драйвера, то не менее, чем столько  х6...х7 надо подать анодное питание

А в трансформаторном варианте? :smile-55:

Xрюн222 Mentor

Xрюн222

Posted
Posted
6 часов назад, Yaros сказал:

в СЕ две EL86 гораздо приятней играли чем две 6с19п на трехполоску. И раскачивались одной 6н7с, а в последствии 6с7б

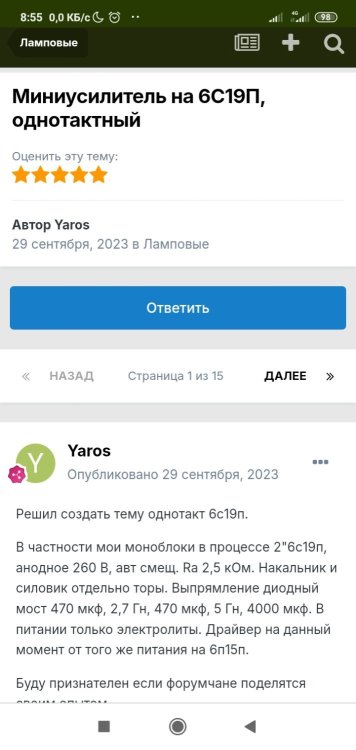

Интересно это прочитать от автора темы :smile-57:

Прошло около года (!) с момента еë открытия...


Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, Кружка сказал:

А в трансформаторном варианте? :smile-55:

В трансформаторном иное соотношение, конечно. Но здесь то проект, видимо, никак НЕ предусматривает трансформаторную связь.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
22 минуты назад, Xрюн222 сказал:

Интересно это прочитать от автора темы :smile-57:

Цитата

Господь ведёт его дорогою греха,

Чтоб спотыкался он и падал…



  • Like (+1) 1
  • Smile 1
Фломастер Local

Фломастер

Posted
Posted
17 часов назад, Aloizio сказал:

Возвращаемся к мотыге  усилителю. А конкретно к моноварианту усилителя. А еще конкретней к корпусу моноблока.

Корпус моноблока, вид в сборе, без навесных (индикаторов, ручек, разьемов, шильдиков) элементов:




Он -же, с снятой крышкой:




Он же,  с снятой крышкой и откинутым вправо шасси:






Условно показана туева хуча ламп. По факту шасси будет под конкретное кол-во ламп.



  Выглядит на мой взгляд слишком скучно. Если будет применятся для вентиляционных щелей лазерная резка, то есть возможность сделать их интересней. Здесь два подхода к решению отверстий вентиляции;

- декоративный, светящиеся лампы усилителя видны,

- защищенный, закрытый.

   В первом случае отверстия малы и по форме примитивны.

  Второй подход также имеет недостатки реализации с точки зрения эффективной вентиляции корпуса, нижний ряд щелей выгодней опустить в низ на уровень подвала, откидную  и ниже расположенную панели (нижняя в принципе не нужна), сделать чуть уже съемного корпуса, обеспечив внутри движение теплого воздуха вверх.


Фломастер Local

Фломастер

Posted
Posted
5 минут назад, Aloizio сказал:

 Каждое отверстие-это денежка.

  Так ведь в обоих вариантах предложенных мною выше, количество отверстий может оставаться прежним.

 В первом случае изменяем размер и форму отверстий.

 Во втором, те же отверстия, нижний ряд опускаем ниже, на уровень подвала.

BAA Master

BAA

Posted
Posted
Только что, Фломастер сказал:

количество отверстий может оставаться прежним

Вы правда никогда не резали? Цена пропорциональна длине реза. Погонный, так сказать, сантиметр. А когда там рядом и повести может и надо будет скорость снижать. За сложность, добавят. Поэтому лучше щель между П-образными частями. И никаких УГО триода на морде с подсветкой. У Станислава спросите...

Фломастер Local

Фломастер

Posted
Posted
9 минут назад, Aloizio сказал:



Второй ряд ниже подвала опускать нежелательно, охлаждать надо лампы, нужен приток воздуха. Через подвал приток воздуха будет затруднён.

  Вы не внимательно прочитали мое второе предложение, откидную панель и под ней нижнею в этом случае сделать уже, обеспечив необходимую циркуляцию воздуха. В принципе от нижней можно отказаться, будет удобней монтаж, оставить только откидную.

Фломастер Local

Фломастер

Posted
Posted
38 минут назад, Aloizio сказал:

Да и фиг с ним,

Делайте как Вам будет угодно :smile-33:

 " А когда там рядом и повести может и надо будет скорость снижать. За сложность, добавят. Поэтому лучше щель между П-образными частями. И никаких УГО триода на морде с подсветкой. У Станислава спросите...  "

 Что такое УГО триода на морде?     Я вроде ничего про подсветку не писал. Над формой и расположением отверстий конечно придется помыслить/потрудиться, если есть желание...

  Откидываться может на вертикальных  ребрах жесткости расположенных по углам, плоских стойках,  конструктивных решений может быть много...
