13 минут назад, Stan Marsh сказал:

Если совсем честно, то темы я создаю для того, чтоб форум приобрёл хоть сколько-нибудь приличный вид, а то сплошь рассказы о былом величии самоназванных гур, глубокомысленные намёки на тайные знания и  загаживание любых тем. Да и конструкции в обувных коробках скорее уместны на блошиных рынках, а не на форуме, как-то надо начинать пробовать уважать себя и других.

ЗРЕЕТ третий, основной подфорум нашего НАПа - он будет выше всего остального расположен - первым после шапки. Давно нужно было отделить котлеты от мух.

  • Like (+1) 2
Posted
2 часа назад, Stan Marsh сказал:

но среди них 6Ж43П нет.

Если, что у меня есть ,  почти даром штук 80-ят , 6Ж43п-е,   74-75 год, валяются без дела. Две заводские упаковки вскрытые. Лампа хороша по звуку , да и наработка 10000 часов. Вопрос хватит ли усиления с резистивной нагрузкой, 40 раз там не будет.

Posted

Ну раз прямые связи это не сюда, ну тогда присмотритесь всё же к лампе 6Н14П.

По звуку она прямее будет 6Н1П. Вольт ей мало надо. Пару триодов друг за другом, и будет нужное усиление. Усилитель можно сделать от 250 до 300 вольт

  • Like (+1) 1
Posted
6 часов назад, Stan Marsh сказал:

Это всё-таки проект для начинающих. Собрал, включил, работает.

Двухваттный усилитель? Вряд ли это вдохновит начинающих. :smile-59:

Они хотят что то не меньше 4-х 5-ти ватт, для начала.

Posted
3 часа назад, Stan Marsh сказал:

Это только так кажется, распаять кучку деталек на одном новальном цоколе несколько сложнее, чем на двух.

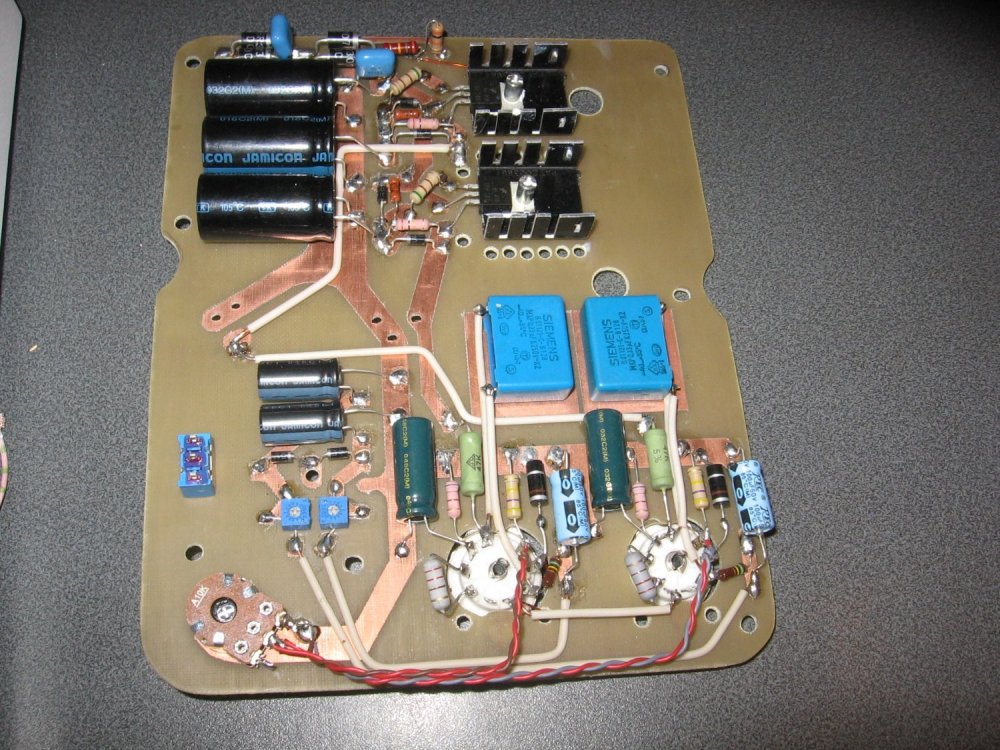

Вот монтажная схема на 6Ф3П с фиксированным смещением. Убрать R и C в цепи смещения и на это место катодный конд. выходной лампы. Вместо печатной  дорожки, медную шинку и классический навесной монтаж. (на платне ошибка: зеленый проводник "bias" должен подсоединяться к точке соединения резисторов делителя)

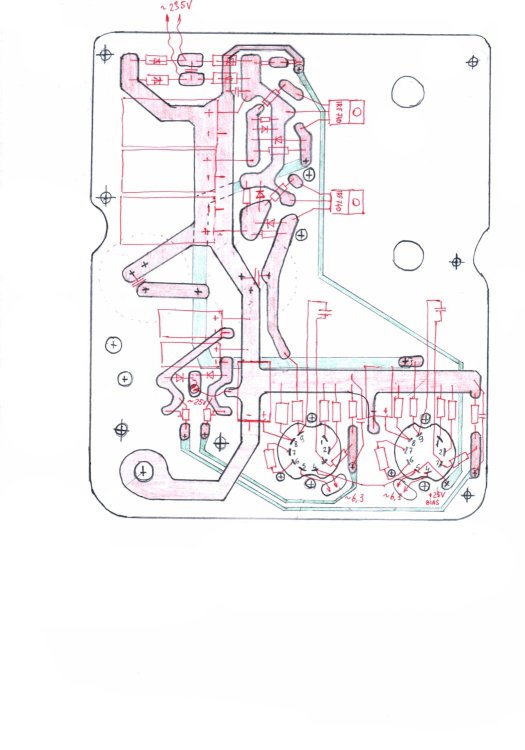

2013-01-2313-43-35_0215.thumb.jpg.e1fdfc1f140abb2c85c2cd55c01de7c7.jpg       IMG_0008.thumb.JPG.5a30651639acda6f931bcde08e66a1e9.JPG

А почему в названии "мини"? Ведь проект такой же как ваш предыдущий на четырех лампах.



  • Like (+1) 1
  • Thanks (+1) 1
Posted
1 час назад, ТимВал сказал:

Они хотят что то не меньше 4-х 5-ти ватт, для начала.

Будет и РР.



1 час назад, KUE сказал:

Ведь проект такой же как ваш предыдущий на четырех лампах.



Тот тоже был мини. :smile-11:

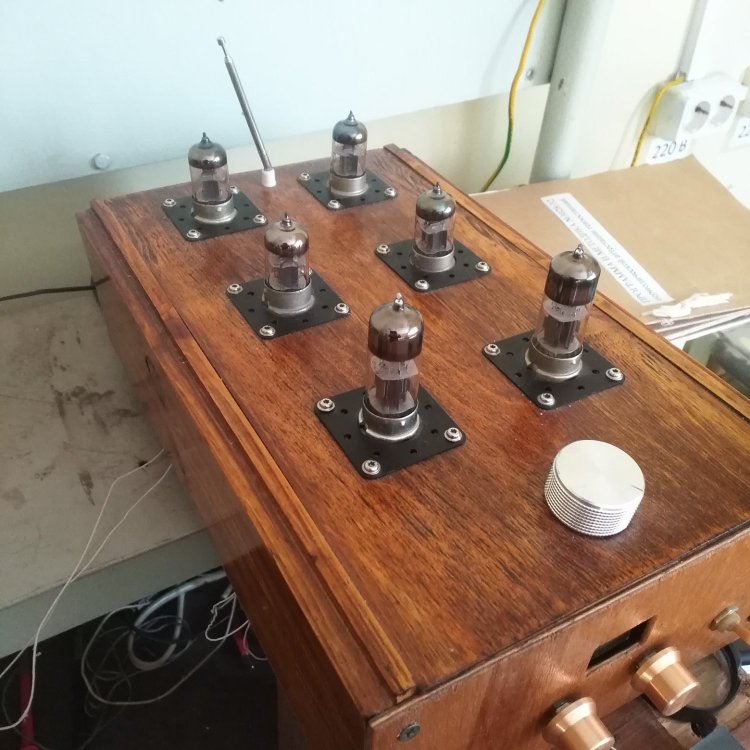

Кстати, я бы предложил примерно такой вариант корпуса (четыре лампы в SE, шесть в РР):




  • Like (+1) 2
Posted

По себе помню... Начинал когда только этим делом увлекаться... Паяльником... Самое сложное это печатная плата... Если в проекте не было печатной платы то самостоятельно спроектировать ее практически невозможно было грамотно... Рисовал черт знает что... Только со временем понял как это делать более менее грамотно... А о навесном монтажнидаже и не думал.... Сложно...

Поэтому в проекте для начинающих нужно печатку разработать... Чтоб и блок питания и усилитель все в одном... Запаял и все работает...

  • Like (+1) 1
Posted

Ну я это к тому, что 6с19п не самая простая лампа для новичков... Мы вот с вами уже определили основные минусы ее:

1. Горячая, 🔥, сложно сделать печатную плату.

2. Требует большой амплитуды сигнала для раскачки, т.е. повышенные требования к предварительному каскаду.

Лампа 6ф5п полностью лишена этих недостатков, а если ее включить в УЛ или в тетрадном включении, то и мощность с однотакта можно выжать поболее...

Я не спорю со Станиславом, просто участвую в обсуждении...

Новичкам за 6с19п мне кажется рановато браться ...

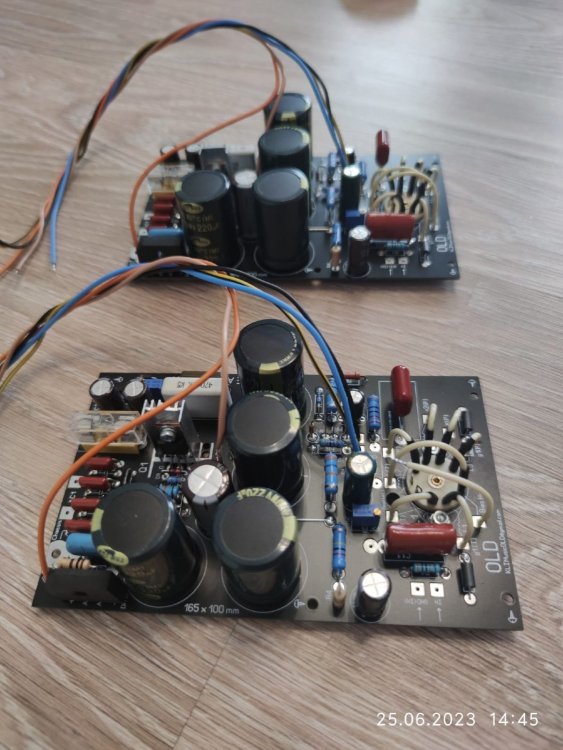

К примеру моя реализация усилителя на 6ф5п... На платах... Сейчас меня закидают помидорами отдельные товарищи... Которые не любят платы... Но для новичка это самое то... Запаял детали... Подключил трансформаторы и все... Усилитель готов...

А панельки, я не использую которые паять в плату нужно... Я в плате делаю отверстия и монтирую обычную панельку под навесной монтаж и соединяю с платой отрезнакси проводов. Так и плата не нагревается и нагрузка на контакты пайки отсутствует при замене ламп...


  • Like (+1) 5
  • Smile 1
Posted
2 часа назад, Aloizio сказал:

6C19П не любят печатку. Слишком горячи

Прогорает стеклотекстолит под панелькой. И панелька, если карболитовая - превращается в труху

Даже под 6с41с карболитовые панели ставил... Работают... Никакой трухи...

Posted
5 минут назад, Климентий сказал:

Ну я это к тому, что 6с19п не самая простая лампа для новичков... Мы вот с вами уже определили основные минусы ее:

1. Горячая, 🔥, сложно сделать печатную плату.

2. Требует большой амплитуды сигнала для раскачки, т.е. повышенные требования к предварительному каскаду.

Лампа 6ф5п полностью лишена этих недостатков, а если ее включить в УЛ или в тетрадном включении, то и мощность с однотакта можно выжать поболее...

Я не спорю со Станиславом, просто участвую в обсуждении...

Новичкам за 6с19п мне кажется рановато браться ...

К примеру моя реализация усилителя на 6ф5п... На платах... Сейчас меня закидают помидорами отдельные товарищи... Которые не любят платы... Но для новичка это самое то... Запаял детали... Подключил трансформаторы и все... Усилитель готов...

А панельки, я не использую которые паять в плату нужно... Я в плате делаю отверстия и монтирую обычную панельку под навесной монтаж и соединяю с платой отрезнакси проводов. Так и плата не нагревается и нагрузка на контакты пайки отсутствует при замене ламп...


Ваш поход к делу - это отдельная истрия, история того, как Надо делать. Вам бы по данному усилителю (и не только) лткрыть тему и выложить печатку, корпус, применяемые трансформаторы, вот это было бы и интересно и практически значимо.

  • Like (+1) 1
Posted
3 часа назад, Климентий сказал:

А о навесном монтажнидаже и не думал.... Сложно...

По мне легче шкаф с навесным монтажом спаять чем печатку развести и сделать, раньше проще было, шоколадку девкам на заводе и схему или ТЗ на транс, к вечеру все готово.

  • Like (+1) 2
  • Smile 1
Posted
3 часа назад, Юрий_Б сказал:

По мне легче шкаф с навесным монтажом спаять чем печатку развести и сделать

Тут главное начать... :smile-03:

Posted

Перед постройкой своего СЕ на 6с19п было рассмотрено множество схем, хочу отметить , что все знаменитые и не знаменитые авторы питают драйвер повышенным питанием (Макаров вообще 500в давал)

коль тема называется "миниусилитель" хочу предложить схему Евгения

Станиславу не нравятся непосредственные связи ( мне тоже) , никто не мешает 6с19 перенести в  первый этаж и установить разделительный конденсатор


  • Like (+1) 1
Posted
3 минуты назад, arcev сказал:

Перед постройкой своего СЕ на 6с19п было рассмотрено множество схем, хочу отметить , что все знаменитые и не знаменитые авторы питают драйвер повышенным питанием (Макаров вообще 500в давал)

коль тема называется "миниусилитель" хочу предложить схему Евгения

Станиславу не нравятся непосредственные связи ( мне тоже) , никто не мешает 6с19 перенести в  первый этаж и установить разделительный конденсатор


Srpp каскады для новичков тоже не самое лучшее решение, тк простой вопрос с питанием накала верхнего этажа, требует разделения верхнего и нижней его этажа схемы на разные баллоны ламп... Новичкам это понять сложно будет при пайке навесным монтажом... Схема монтажная будет излишне запутанной ...

Posted
10 минут назад, arcev сказал:

повышенным

Это уже решено: 500В для предварительного каскада.



11 минут назад, arcev сказал:

перенести в  первый этаж и установить разделительный конденсатор

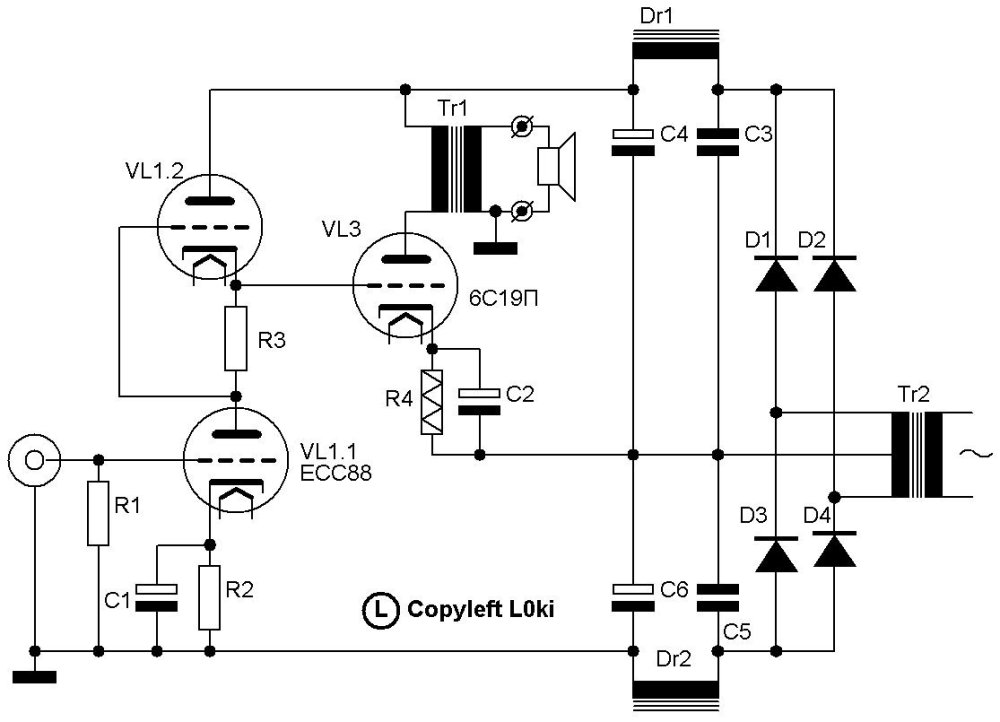

Тогда это будет совсем другая схема, от схемы локи ничего не останется.



7 минут назад, Климентий сказал:

Srpp каскады для новичков тоже не самое лучшее решение

Да и в данном случае это в принципе не лучшее решение, второй триод выполняет функцию резистора, а усиления всё равно мало. Я склоняюсь к каскоду на двойном триоде, Кус под двести, при высоковольтном питании и амплитуда будет достаточной.

  • Like (+1) 1
Posted
19 минут назад, Stan Marsh сказал:





Да и в данном случае это в принципе не лучшее решение, второй триод выполняет функцию резистора, а усиления всё равно мало. Я склоняюсь к каскоду на двойном триоде, Кус под двести, при высоковольтном питании и амплитуда будет достаточной.

Ошибочка: оба триода выдают ток в нагрузку. Вполне себе обеспечит заход в токи сетки. РЕжимов на схеме нет, трудно сказать хватит ли усиления.

  • Smile 1
Posted
12 минут назад, Rezvoy сказал:

Ошибочка

Я не про схему локи, я про предложенную выше "корректировку" его схемы: без непосредственной связи.



6 минут назад, Aloizio сказал:

развивать эту тему параллельно

Во-во, пусть расцветают все цветы.

Posted
50 минут назад, Stan Marsh сказал:

Это уже решено: 500В для предварительного каскада.

Тогда это будет совсем другая схема, от схемы локи ничего не останется.



Нет проблем. R4 присоеденяем к массе. И увеличиваем его (на вскидку, до 5,1к). Тут вопрос в другом, ECC88 не самая распространнная лампа, и усиление маловато будет. Тогда уж ECC85 лучше поставить в этой схеме

Вот почему не хотят прямых связей, для меня загадка. 500 вольт можно, а прямые связи айяяй. При выверенной схеме, работает всё как часы.

  • Like (+1) 1
Posted

И я немного поофтоплю, в защиту лампы 6Ж43П-Е

Нравится мне эта лампа, не скрою. Нравится её характер звучания, и её выносливость. Славная лампадка. Я даже на её основе собрал усилитель на работу. Собрал из того что было. На завод нельзя ни чего занести и вынести, так что собрал из того что под ногами валялось. Так что за дизайн простите. Схема, входная српп на 6Н1П или 6Н6П, кому как нравяится, я оставил 6Н6П. А выход на 6Ж43П-Е, тоже СРПП. Питание 530-560 вольт.

Слушаем это чудо третий год кажется. На работе так же есть классический усилитель на 6Н1П и 6П14П (собрал здесь же лет семь назад), так он играет менее интереснее чем этот на 6Ж43П-Е в SRPP.


  • Like (+1) 4
Posted
52 минуты назад, CHEL_EV сказал:

Нет проблем. R4 присоеденяем к массе. И увеличиваем его (на вскидку, до 5,1к). Тут вопрос в другом, ECC88 не самая распространнная лампа, и усиление маловато будет. Тогда уж ECC85 лучше поставить в этой схеме

Вот почему не хотят прямых связей, для меня загадка. 500 вольт можно, а прямые связи айяяй. При выверенной схеме, работает всё как часы.

Ну я бы не сказал, что есс85 прям на каждом углу валяются тоже...

Posted
23 минуты назад, Xрюн222 сказал:

Ну я бы не сказал, что есс85 прям на каждом углу валяются тоже...

Согласен. Но усиление у ней всё же чуть выше. Тоже хорошая лампа. Хоть и говорят что кривая, но звучит же. Для меня она прямая. Тоже удачная лампадка

Posted

Справедливости ради ,6с19п сильно прямой , тоже бы не назвал,  в прочем, как и удобную для новичков.  В PSE получается значительно лучше, чем с одной. Для новичков, лучше какую-нибудь 6п43п в триоде притулить, так, лишь мнение, тем более, что все аспекты выбора мне неизвестны.

  • Like (+1) 1
Posted
6 минут назад, Dolboyacher сказал:

6с19п сильно прямой , тоже бы не назвал

Как сказать... ЮАМ её тоже не ввиду распространённости и дешевизны применил.



8 минут назад, Dolboyacher сказал:

В PSE получается значительно лучше, чем с одной.

Ровно в два раза лучше.:smile-11: Тогда уж лучше РР.

  • Smile 1
Posted
4 минуты назад, Stan Marsh сказал:

Как сказать... ЮАМ её тоже не ввиду распространённости и дешевизны применил.

  Он когда-то объяснял выбор эффективностью, током, ещё чем-то... Но линейности в текстах не припомню.

  • Smile 1
Posted
9 минут назад, Stan Marsh сказал:

Как сказать... ЮАМ её тоже

Знал, что припомонят Волшебника, но всё же.



9 минут назад, Stan Marsh сказал:

Ровно в два раза лучше.:smile-11: Тогда уж лучше РР.

Дело даже не в выходной мощности, а в колличестве искажений по 2ой гармоники. Крутил вертел её в "богомерзком" симуляторе и в два каскада и в 3, SRPP, каскоды, на некотором кол-ве лампочек с разным Ra, но результат так до конца и не удовлетворил. Начинаешь выправлять "криевое кривым", 2я приходит в "норму", но вылезает 3я, которую тут не жалуют. А по поводу PP, только ЗА :)

  • Like (+1) 1
