Recommended Posts

Posted
1 минуту назад, СЮТ сказал:

Перегрузочная Характеристика (на синусе), и Переходная  Х (на меандре)...

Новояз рулит... Я пометил П как "плохие"...
Извините

Posted

Были ещё опыты над TVV46, вот реальный персонаж, только что включил, послушал - всё в норме...

Усиление ровно 40 дБ, синус на входе 90 мВ на 1 к и 300 мВ на 10к, что лучше , чем у TVV47 нашего с АБ розлива...

Давно это было, забыл уже кто из них чемпион))...

Долго его валяли, к стенке приставляли, это пятый или шестой вариант:



DualTVV-46 2022.jpg




  • Like (+1) 3
Posted

Закончил новый проект, завязываю с кристаллами, на время, надо на четвёрке 6Ж3 сотворить коррик, обещал))...

На меандре не пытал, лень, думаю и так сойдёт, звук породистый, германиевый...

Тут спрашивают - зачем? (столько корректоров) - отвечу - игры разума, в моём случае, кто-то одну схему мучает, лет 40 с гаком, да и то не свою, другой один сделал и счастлив, а мы все разные, в этом вся соль, при этом разум то коллективный...

Кристалл 2024 02.JPG


  • Like (+1) 1
Posted

Было  бы интересно сориентирвать и обозначить,  уровни и особенности звучания разных корректоров в сравнении  друг с другом. Корректора для себя делаете и храните дома?

Posted

Храню дома, под подушкой))...

Сравниваю на уровне подсознания, на большее нет времени...

Вот итог подвожу - четыре крайних в корпусах:



С корпусами проблема, друг инсульт получил, другой обещал, но не сделал, третий брак гонит))...







  • Like (+1) 3
Posted

Никаких протвопоказвний поставить 6ж8 в схему как есть - нет. По крайней мере при обозначенном на схеме номинале  R4 :).

Posted

Интересно было бы  выходные пентоды /триоды  вместо малосигнальных...в обеих каскадах

Posted
2 часа назад, sova сказал:

Интересно было бы  выходные пентоды /триоды  вместо малосигнальных...в обоих каскадах

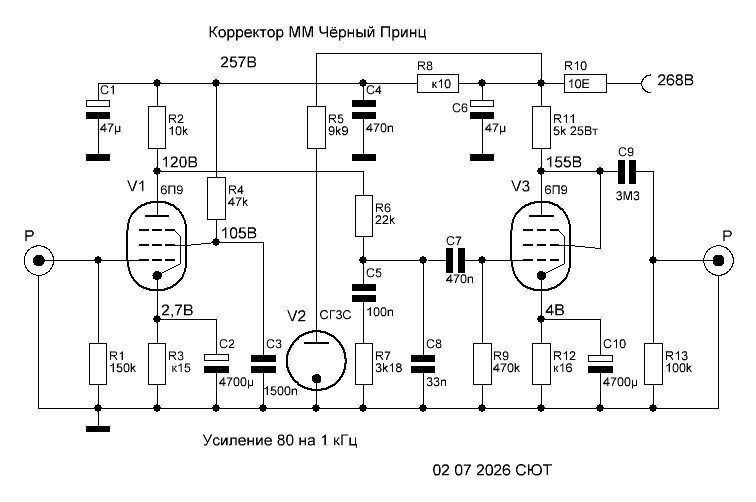

На 6П9 очень даже может получиться.

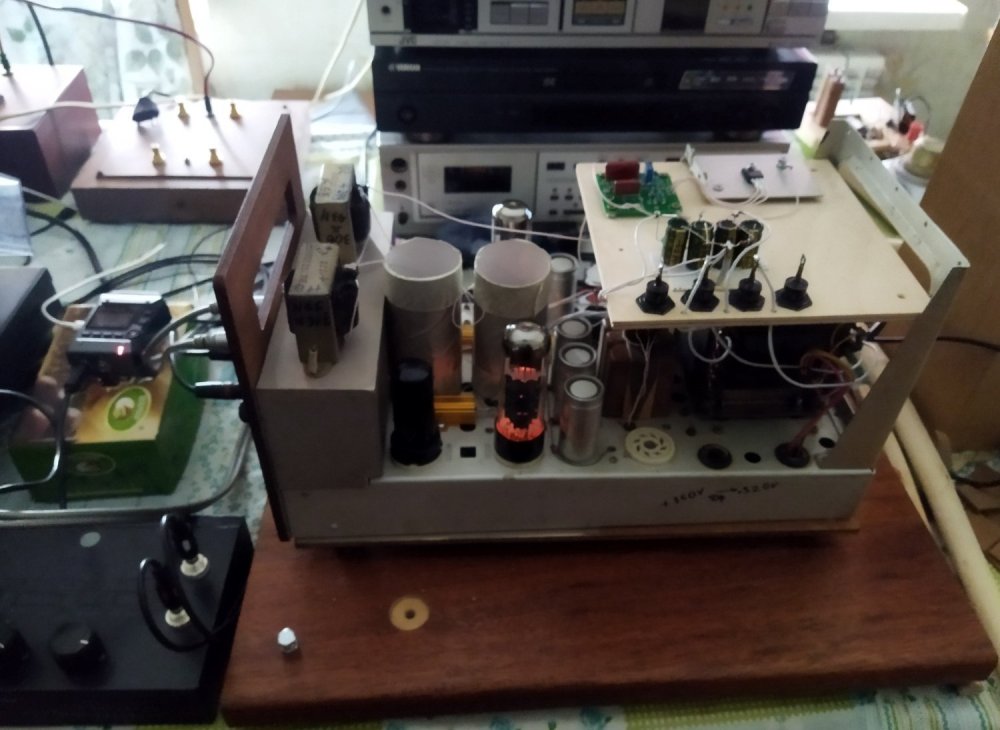

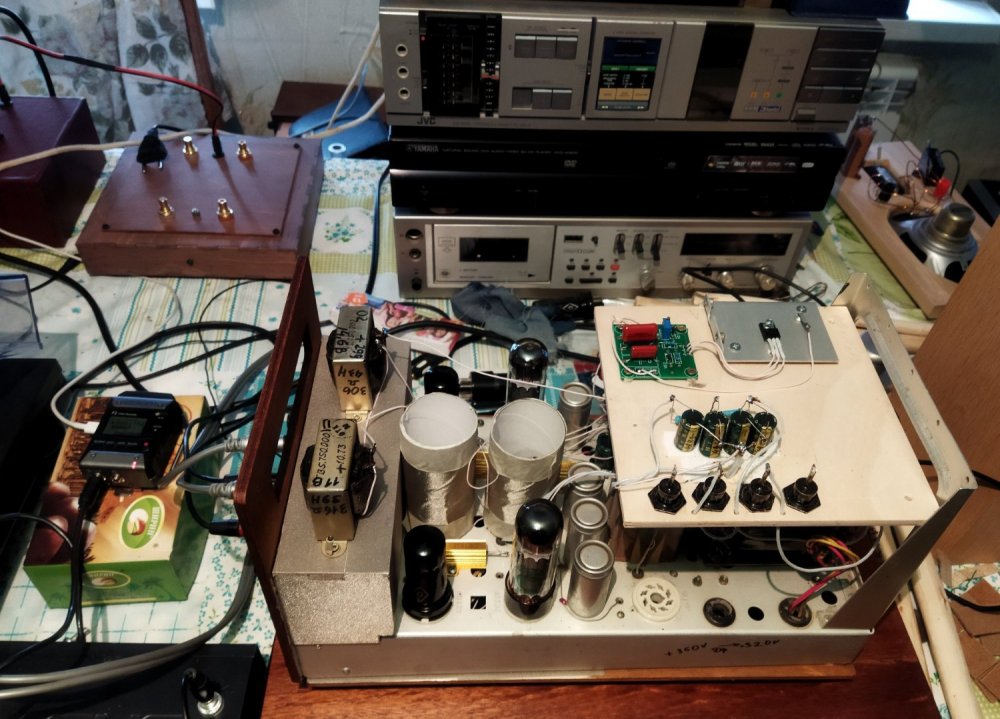

В 2019-ом в порядке восстановления после операции на сердце сделал смакетировал фонокорректор на 6Р4П, причем мощный пентод на входе, маломощный в триоде на выходе (потом поставил PFL200, т. к. 0,3 А проще застабилизировать). После круга по городу осел у моего друга-аудиофила - на три с половиной года, он все "прислушивался"(!), не заказывал и не отдавал...
Пришлось забрать в наказание.

  • Like (+1) 4
Posted

Зафиксирую результат измерений весеннего проекта Черная Пантера (завтра он проснётся другим):

(До ограничения на синусе довести не удалось, осциллограф без делителя не пускает, поэтому записал с экрана результат))

Меандр 100Гц, 1кГц, 10кГц...







РИАА 6Ж4.JPG

Posted

"Я в сад вошёл - там глухотина,

Нема того, что раньш былО"

Работаешь, как проклятый, и никому это не нужно))...

По делу, из старой Пантеры сделал новую, перепаяв четыре проводка, теперь и 6Ж3 в ней можно применить, и даже поставил, включил - работает, но - светодиоды не загораются))

Вернул 6Ж4 - всё встало на круги своя - мистика...

Вот схема:



РИАА 6Ж4 02.JPG


  • Like (+1) 2
Posted

Ещё один достойный по звуку (мнение - коллективное) корректор получился зимой этого года.

Несмотря на НЧ триоды эти Врата точно заслуживают красивой печатки и триодов ВЧ ( П416, ГТ308)...

Осциллограмы показывают меандр частотой повторения 1,2,10 и 20 кГц:










  • Like (+1) 3
Posted

По 6Ж3 - предварительно - усиление первого каскада 85, второго 25, усиление всего корректора будет около 200, многовато, для стандарта, но - решаемо.

Прямая замена на 6Ж4 не получится, но - работать будет, вопрос - как?))

6Ж3 - пентод с короткой характерстикой, для каскадов ПЧ.

Схема (предварительная, пайки ещё не остыли):

РИАА 6Ж3.JPG


Posted

Кстати, о птичках, заменял во втором каскаде 6Ж3 на 6Ж4 перетыком - режим остался прежним, усиление возросло. Не мудрено - бОльшая крутизна рулит...

С 6Ж8 режим неизменен, усиление - меньше!

Как-то так...

  • Like (+1) 1
Posted

Медленно, но верно, приближаемся к развязке, несмотря на то, что оказались на галёрке)):

Спойлер

На старом АП подобная ситуация была, не знали куда меня засунуть, пока не убрали вовсе))... Но до этого момента исчезла ветка ЮАМ, я поднял тревогу, дескать кто, конкретно, это посмел - вернули на место Волшебника, но не признались при этом, кто же?...

Но нас это не волнует, плывём дальше!





Posted

Ну вот, картинки исчезли, пока запускал один канал - весело живём!

Продублирую здесь...

Закончил один канал, схема готова, для Евгения, из Челябинска:



РИАА 6Ж3.JPG



  • Like (+1) 2
  • Thanks (+1) 1
Posted
14 минут назад, RSD сказал:

  Так понимаю, что питается корректор от ИБП. Это как-нибудь слышно?

Ушами это никак не слышно... Я лично строил хай-гейн гитарные устройства с импульсным питанием ... В паузах мертвая тишина... Никаких намеков на шум... По приборам можно увидеть вч шум... Ушами нет...

  • Like (+1) 1
