Пентод в триоде. Перевоспитание подопечных.

Кружка

By Кружка
in Help for beginners

 Share

Recommended Posts

Кружка Local

Кружка

Posted
Posted

 Возник вопрос: в случае перевода экранированной лампы в триодный режим, что предпочтительнее - пентод или лучевой тетрод в качестве исходника? Технически/теоретически, какой случай предполагает меньшее количество вредных гармоник? Сюда же; за и против: третью сетку (пластины) - к катоду или аноду?

  • Replies 300
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

tubeuser
tubeuser

RCA 813 (ГУ-13) чем плоха? У меня моноблоки на этих лампах в триоде уже несколько лет как работают.  800В на аноде, экранная сетка через 50 ом на анод, лучи - на землю.  Рабочий ток 100мА.  Качается ч

Илья Александрович
Илья Александрович

Это больше к психологии относится и работе мозга, если человек хочет услышать то он услышит, в том числе и сетевой провод, хотя до него в под'езде скрутки, клемники, алюминь и тд, но вот 50-80см после

Кружка
Кружка

Кесарю - Кесарево. Мне фашистские доступнее. Причем значительно. Не вижу смысла обсуждать в данном контексте. Технически: перечисленные мною лампы экономичнее и удобнее в плане накала. Причем вес

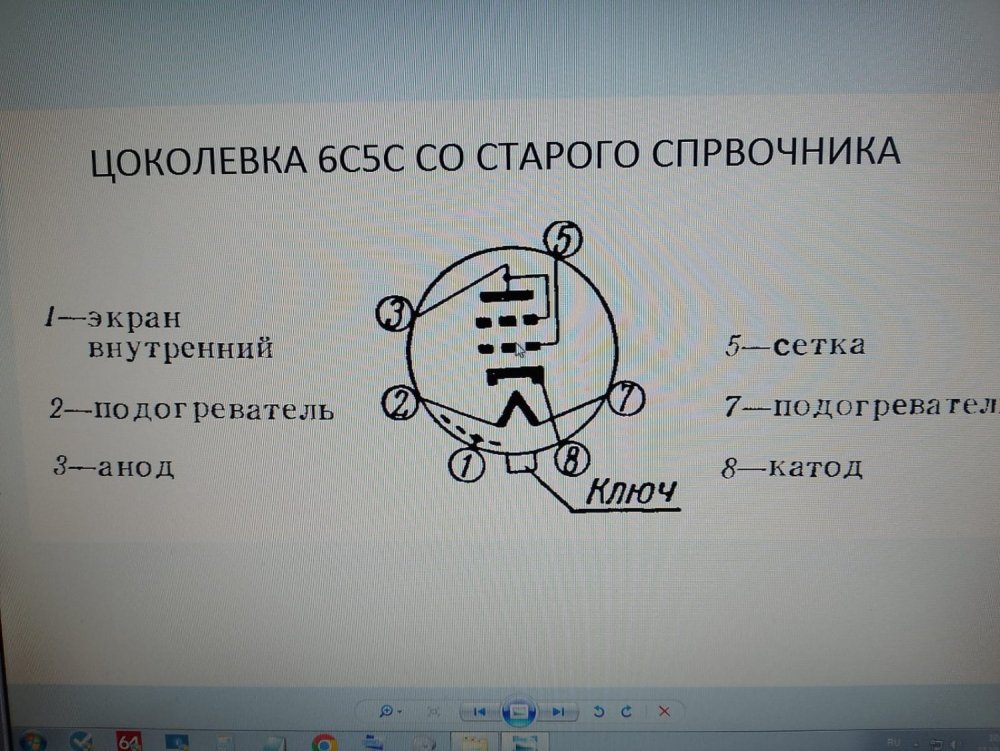

Posted Images

Юрий_Б Local

Юрий_Б

Posted
Posted

Третью сетку сажаю на анод, сопротивление уменьшается лампы, правда тоже не на много, но все таки, да и почти все Ж можно ставить без перепайки.

  • Like (+1) 1
Кружка Local

Кружка

Posted
  • Author
Posted

При третьей на аноде крутизна получается выше. Это известно.

Производители же, если приводят данные в триодном включении, приводят их с вариантом третья на катоде :smile-38:

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
12 часов назад, Кружка сказал:

 Возник вопрос: в случае перевода экранированной лампы в триодный режим, что предпочтительнее - пентод или лучевой тетрод в качестве исходника? Технически/теоретически, какой случай предполагает меньшее количество вредных гармоник? Сюда же; за и против: третью сетку (пластины) - к катоду или аноду?

Технически и теоретически - лучевой тетрод. Или  "тетрод с пентодными характеристиками" как 6ж3п...

Xрюн222 Mentor

Xрюн222

Posted
Posted
10 часов назад, Васянин Сергей сказал:

У 6Ж4 с третьей сеткой на аноде немного уменьшался общий уровень гармоник, но не сильно, на 3-5 db. Относительно других ламп сказать не могу, не измерял

Что интересно, большинство 6ж4 не имеет 3 сетки как таковой. Там что то типа лучеобразующих пластин, то же, как у 6ж5п.

Xрюн222 Mentor

Xрюн222

Posted
Posted
5 часов назад, Кружка сказал:

При третьей на аноде крутизна получается выше. Это известно.

Производители же, если приводят данные в триодном включении, приводят их с вариантом третья на катоде :smile-38:

В ряде случаев внутри баллона заварено на катод и "вибирай, дарагой, любой дын!"(С) , из одного единственного.

  • Like (+1) 1
RSD Veteran

RSD

Posted
Posted
1 час назад, Xрюн222 сказал:

Или  "тетрод с пентодными характеристиками" как 6ж3п...

Или как EL-34 новосибирского электровакуумного завода :smile-59:

RSD Veteran

RSD

Posted
Posted

  Лампа такая. :smile-46:  Их даже есть у меня. Там, правда, внутри колбы лучевой тетрод. А надпись сверху 6AC7/EL34



Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, это, кстати, правильно. Американская 6СА7 изначально и есть лучевой тетрод. Там какие то патентные терки-разборки были между Филипсом и РЦА...

RSD Veteran

RSD

Posted
Posted

А вот какая между ними разница, помимо того, что она тетрод? Так то с виду эти наши лампы ничего общего с EL34/



Юрий_Б Local

Юрий_Б

Posted
Posted
4 часа назад, Xрюн222 сказал:

В ряде случаев внутри баллона заварено на катод и "вибирай, дарагой, любой дын!"(С) , из одного единственного.

Подтверждаю. Пардон не туда запостил.


  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
4 часа назад, Xрюн222 сказал:

Что интересно, большинство 6ж4 не имеет 3 сетки как таковой. Там что то типа лучеобразующих пластин, то же, как у 6ж5п.

Так туды и ставили после 72го. Ж пятую.

ТимВал Local

ТимВал

Posted
Posted
В 27.10.2024 в 23:43, Кружка сказал:

в случае перевода экранированной лампы в триодный режим, что предпочтительнее - пентод или лучевой тетрод в качестве исходника?

Я думаю лучевой тетрод гораздо лучше. Конструкция сеток другая. Они имеют одинаковый шаг навивки. И вторая сетка расположена ближе к катоду, чем в пентоде. Лучеобразующие пластины можно присоединять хоть к аноду хоть к катоду, разницы вроде нету. Из ЛТ получается лучший "триод" чем из пентода. ИМХО

ОООчень хороши в "триоде" все "телевизионные" лучевые тетроды! 6П13С, 6П31С, 6П36С, 6П41С, 6П43П, 6П44С, 6П45С. Они ВСЕ лучевые тетроды. :er:

У Манакова есть схемы наверное на всех этих лампах. Он знал что с ними делать.

Кружка Local

Кружка

Posted
  • Author
Posted

Что-то мне навевает, что не во всех случаях Манаков одинаково полезен :smile-12:

Из тех лампочек, для коих подобные ВАХ отсутствуют в сети и пришлось снимать самому, пара прямонакальных пентодов оказались весьма линейными. Последним экспериментом шёл лучевой тетрод. Правда косвенный. Посредственно и кривенько в триоде :smile-43:

ТимВал Local

ТимВал

Posted
Posted
В 31.10.2024 в 00:48, Сергей Б сказал:

43-я пентод, и он не для строчной, а для кадровой развёртки.

Да для кадровой. И он ТЕТРОД. Хотя и обозван буквой П. Смотрите на конструкцию. Лучеобразующие пластины...

Так же как и "пентодная" часть 6Ф5П. Это практически 6П43П-Е, плюс триод, в одном баллоне, только рассеивание поменьше, понятно почему. И то же для кадровой сделан. Был.
