Recommended Posts

Posted
Только что, Алекс сказал:

Ой, а то ты не видишь что обсуждают выходники))))

у выходника, еще раз, итоговая индуктивность определяется зазором, и уже потом -сечением (линейно) и витками (квадрат).

Беззазорное сферическое вакуумное мю исходного железа тут не особо играет роль.

Posted
5 минут назад, Михаил К. сказал:



Беззазорное сферическое вакуумное мю исходного железа тут не особо играет роль.

Тем более, берём обычное недорогое железо, старое, и мотаем. Всё равно мю зазором будет определяться.

Posted

Транс Ш 40 мм, проницаемость самого железа 1000000 (один миллион)

Зазор 1 мм, итого мю=264

Зазор 0.1 мм, итого мю=2 361

Зазор 0.01 мм, итого мю=25 700

Зазор 0 мм, итого мю= 1 000 000

Posted
1 минуту назад, Алексей сказал:

Тем более, берём обычное недорогое железо, старое, и мотаем. Всё равно мю зазором будет определяться.

Так я с этого и начал- не играет роль какие качества железа по потерям, лишь бы индукция была поменьше ?

Так мотайте на чугунных гирях и упаковочной ленте.

Posted
21 минуту назад, Алексей сказал:

Тем более, берём обычное недорогое железо, старое, и мотаем. Всё равно мю зазором будет определяться.

Но есть нюансы, а так да, плюс-минус лапоть за который вся борьба

Posted
1 час назад, Алекс сказал:

Но есть нюансы

Да. есть нюансы.

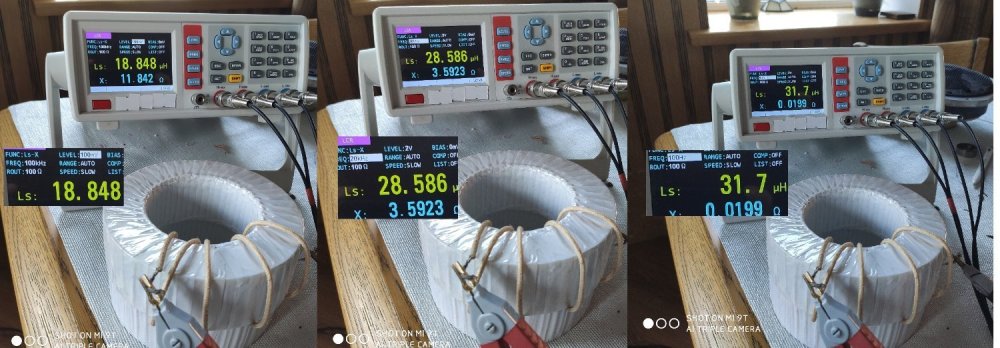

Вот аморфный тор с зазором, можно посчитать что на нем получится для обсуждаемой лампы EL156.

Индуктивность на 5 витках

2 вольта 100 Гц- 31.7 микроГн

2 вольта 20 Кгц - 28.6 микроГн

0.1 вольта 100 Кгц - 18.9 микроГн

аморф 135 4.jpg

  • Like (+1) 3
Posted
1 час назад, Алекс сказал:

...плюс-минус лапоть за который вся борьба

Здесь спор в основном между теми, кто звуковые трансформаторы видит только на измерительных стендах и теми, кто имеет немалый опыт применения этих трансформаторов.

Posted
12 минут назад, Сергей Ал. сказал:

Здесь спор в основном между теми, кто звуковые трансформаторы видит только на измерительных стендах и теми, кто имеет немалый опыт применения этих трансформаторов.

А вы пишете, что индуктивность дросселя в блоке питания зависит от тока.

Вы к какой категории относите себя ?

По видимому, емкость конденсатора в блоке питания зависит от напряжения тогда по этой логике...

  • Hmm... (-1) 1
Posted
6 минут назад, Михаил К. сказал:

А вы пишете, что индуктивность дросселя в блоке питания зависит от тока.

Вы к какой категории относите себя ?

По видимому, емкость конденсатора в блоке питания зависит от напряжения тогда по этой логике...

В определённых пределах несомненно зависит, неужели нет?

  • Like (+1) 2
Posted
1 час назад, Алексей сказал:

Тем более, берём обычное недорогое железо, старое, и мотаем. Всё равно мю зазором будет определяться.

Мю железа зазором НЕ определяется!  Оно меняется либо подмагничиванием, либо физическим воздействием (например  сжать сердечник)

Posted
4 минуты назад, Aloizio сказал:

Наверно имелось ввиду не мю железа самого по себе, а мю сердечника в сборе

Наверное. Но почему-то они считают,что раз там есть зазор ,то мотать можно на гвоздях.. Какая разница тогда))))

  • Thanks (+1) 1
  • Hmm... (-1) 1
Posted

Большая разница.

Я вот хотел ещё 1 комплект намотать и не то железо купил: 20Гн против 40Гн.

А кому такой нужен? Никому.

 Так и лежит набор уже 2 года.

И не купить, слишком много нужно за раз.

Posted

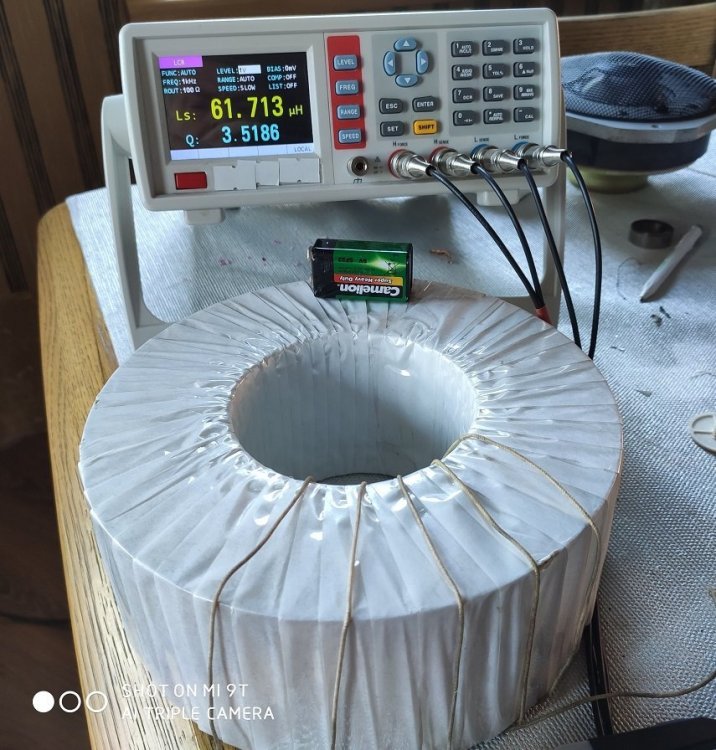

Вот вариант выходника под обсуждаемую лампу, тут сечение вчетверо больше, можно эквивалентную мю сердечника с зазором вывести на раза в два больше по сравнению с предыдущим вариантом и при вдвое меньшем количестве витков, будет та же самая индуктивность. Ну плюс-минус, надо еще учитывать всякие коэфф.

1 кгц, 1 вольт, 5 витков =60+ микроГенри.

Ну или накрутить ингдуктивность до упора.

транс 40.jpg

  • Like (+1) 1
Posted
41 минуту назад, Михаил К. сказал:

емкость конденсатора в блоке питания зависит от напряжения

Пока не столкнетесь - нет. В керамике при номинале, остается от 10 до 15% от номинальной емкости. Которая не меняется - стоит нездоровых денег. Любой дроссель по мере приближения сердечника к насыщению бкдет индуктивность терять.

Posted
33 минуты назад, Xрюн222 сказал:

В определённых пределах несомненно зависит, неужели нет?

Не в определенных пределах, а в - большой степени.

И от напряжения тоже.

Ретранслируемый исходник :"индуктивность
дросселя в достаточно большой степени зависит от приложенного напряжения и протекающего тока"

Никто из вменяемых производителей не указывает на дросселях таблицу с индуктивностями от тока/напрряжения/фазы Луны и т.д.

От тока зависит индукция. Прямопропорционально.



Posted
7 минут назад, BAA сказал:

Любой дроссель по мере приближения сердечника к насыщению бкдет индуктивность терять.

Ну дак тогда давайте напишем правильно - мю зависит от напряженности поля в амперах на метр.

И относится все это дело на практике к беззазорным.

Человек умничает не имея базовых знаний и путаясь в терминах. Причем похлопывая так снисходительно оппонента по плечу с видом местного гуру...

Вот об чем речь.

До этого та же история была с межкаскадниками.

Posted
5 минут назад, Михаил К. сказал:

Вот об чем речь.

Тогда поднимаем правую руку и резко ее опускаем - и говорим:  "да и наплевать". Учить взрослых редко выходит.

  • Like (+1) 1
Posted
52 минуты назад, Aloizio сказал:

По хорошему те, кто имеет немалый опыт применения трансофрматоров должен иметь кроме опыта еще и  стендовую проверку.

Насколько я знаю - все присутствующие здесь участники, о которых шла речь в моём посте, пользуются результатами стендовых проверок.

Posted
11 минут назад, Сергей Ал. сказал:

На другом форуме всего лишь

А я на другом форуме всего лишь написал, что индуктивность дросселя в блоке питания, не зависит от тока и напряжения.

Получил ответ - а мужики то и не знают, напишите это реальным понимающим инженерам, хахаха.





Posted
10 минут назад, Михаил К. сказал:

Получил ответ - а мужики то и не знают, напишите это реальным понимающим инженерам, хахаха.

Врать-то зачем? Было предложено написать авторам статьи, инженерам НЭМ.

Posted
2 часа назад, Михаил К. сказал:

Да. есть нюансы.

Вот аморфный тор с зазором, можно посчитать что на нем получится для обсуждаемой лампы EL156.

Индуктивность на 5 витках

2 вольта 100 Гц- 31.7 микроГн

2 вольта 20 Кгц - 28.6 микроГн

0.1 вольта 100 Кгц - 18.9 микроГн

Если применительно не к преобразовательной технике, работающей на таких частотах, где важно иметь индуктивность, скажем,  дросселя,  и на вч тоже, а применительно к выходнику, зачем иметь одинаковую индуктивность что на нч, что на вч? Иметь рост усиления каскада с ростом частоты? Или иной смысл закладывается?

Posted
3 минуты назад, Алексей сказал:

 зачем иметь одинаковую индуктивность что на нч, что на вч? Иметь рост усиления каскада с ростом частоты?

???
