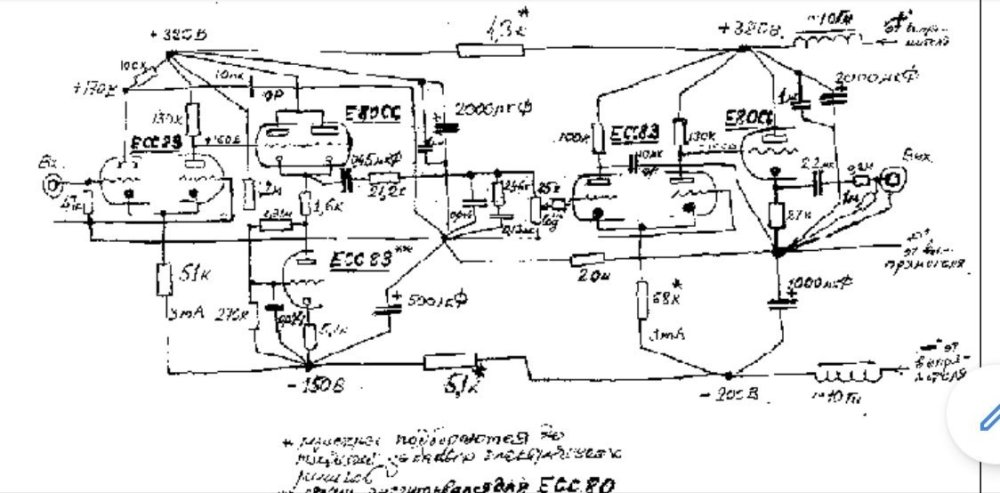

Собственно дифференциальный ММ корректор.
В целях симметрии, удавления фона, избавления от электролитов.Входной по известной схеме (почти).
Дабы не утомлять собрание номиналы отсутствуют. По цоколевке можно понять тип ламп.
Мне сообщать не надо, но иначе неинтересно.
Получаем настройку смещения, усиления и симметрии.
Вполне вероятно добавление подстроечников и в первый каскад и в анодные цепи.
Можно еще добавить дрейф, но это не осциллоскоп, хотя пуркуа бы и не па.
Делается для себя посему "нестандартность" подключения не имеет значения.
Макетирование в процессе.

  • Hmm... (-1) 1
BAA Master

BAA

Posted
  • Author
Posted
9 hours ago, Xрюн222 said:

А знаете ли Вы о песнях Сирен? ....

В частности - нет. Не знал. Просто дифкаскад неинтерсно. Это кажный операционник умеет. Например такой.
Опять же у меня без пафоса, цитирую:434.thumb.jpg.076f9345e07861d137ce90c674a273f2.jpg

  • Like (+1) 1
BAA Master

BAA

Posted
  • Author
Posted
11 hours ago, alss said:

RTP3 от Allen Wright

Это твердотельное жульство, с половыми транзисторами. Ставим ОУ с полевиками/супербета. Уже было, стоит в коробочке.

  • Like (+1) 1
BAA Master

BAA

Posted
  • Author
Posted
15 minutes ago, Xрюн222 said:

Вариант на ту же тему от самогО АМЛа, при остром желании нетрудно доработать до тотального УПТ:smile-29:

УПТ делать при такой чуствительности не стоит: как это, седалища, петлевого усиления не хватит (шутка).
После "не лезьте своими грязными мыслями в мои чистые схемотехнические идеи" объяснять на публику не буду. Вам идея КМК не интересна. Прикол именно в том самом входном каскаде (1) и  дифференциальности до выхода(2), чтобы из питания и не только помехи не собирать. Переход в несимметричному выходу уже во входном каскаде (АМЛ & Co) идею таки губит. Сразу красивый переход не нарисую... хотя транс 1:1 очень даже ничего. 600 омный, так сказать.

Xрюн222 Mentor

Xрюн222

Posted
Posted

У ЮАМ в УПТ ( корректор,причем НЕ балансный) применялся отдельный пентод, насколько помню. Для петлевого усиления.

BAA Master

BAA

Posted
  • Author
Posted
3 minutes ago, Xрюн222 said:

У ЮАМ в УПТ ( корректор,причем НЕ балансный) применялся отдельный пентод, насколько помню. Для петлевого усиления.

Это правда шутка - даже великий и ужасный тектроникс высокочуствительные ламповые осциллографы с ФВЧ делал,  может сильно меньше 1 герца, но тем не менее. Ставить серво, да на лампах - зачем, а на ПП - обман. Ну и, либо питание задирать, либо усиление в один каскад засовывать с каскодами и мю повторителями, динамическими нагрузками, вольтодобавками и ПОС-ами. Не готов. Коррекция должна стоять в первом каскаде (в нагрузке например), хотя-бы 75 мкс, дабы второй каскад не перегружать.

Xрюн222 Mentor

Xрюн222

Posted
Posted
12 минут назад, BAA сказал:

 Коррекция должна стоять в первом каскаде (в нагрузке например), хотя-бы 75 мкс, дабы второй каскад не перегружать.

Казалось бы, так, но практическая практика, как ни странно, говорит о том, что 75 мкс надо или сразу на входе, на L головки,  но это не универсальный вариант, или оттаскивать ее как можно дальше от входа, ближе к выходу. После 1 го каскада лучше 318/3180.

  • Like (+1) 2
BAA Master

BAA

Posted
  • Author
Posted
1 minute ago, Xрюн222 said:

оттаскивать ее как можно дальше от входа, ближе к выходу

Аргументы "за"?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Как минимум - лишний срез "в конце пути" он же и шум режет... А ПС для ламповых дел не на первом месте, очевидно. Хотя, с еë т.з. надо после 1го каскада. Но тогда почему бы не сразу на входе, с/ш ухудшается, но не столь критически. В стартовой схеме можно разные "тау"  поставить запросто  в разные точки, по вкусу, даже можно переключать "на лету" и непосредственно "атслушать", что да как, люблю такие варианты!

BAA Master

BAA

Posted
  • Author
Posted

В общем да, получается 6,7 ком минус картридж. Можно и попробовать, оно не мешает, кондер отключил резистор включил. Ещё бы кабеля не было. А вот тут идет №3: на входе - повторители! Емкость отсутствует. Берем RG58 с пенополиэтиленом и 72 пФ на метр. Если не придумывать сантиметров 30-и хватит. После размышления и смотрения на монстров строения и не только, коррекция - почти нагрузка первого. Гарантировать выходное не выйдет, но как-то после повторителя не очень, или еще один повторитель ставить - тогда и уход ламп не повредит. Можно наверное, унифицировать каскады, так сказать...
А про шум на выходе - второй каскад как первый или почти, даже при 88 против D3a всего в два раза, так что сильно не добавляет. Видимо при высокоимпедансных элементах коррекции шум влияет типа при мегаоме будет в 10 раз больше катриджа и, при малости усиления первого каскада, будет сравнимо.
И вообще, в линейном и в УМ на входе НЧ ставить, Бесселя, на 20-30-40 кГц, ибо столько наводится... плюс ограничитель.

BAA Master

BAA

Posted
  • Author
Posted
5 minutes ago, Xрюн222 said:

Кстати, автор "Сирен", JCM, вполне жив здоров, пишет всякое интересное на своем сайте :

В общем название как бы намекает, без ба бы никак

Xрюн222 Mentor

Xрюн222

Posted
Posted

Замечу, что схема от АМЛ начинается именно с КП. Что он, кстати, в дальнейшем, считал недостатком... Ну, или троллил доверчивых аудиофилов :smile-55:Схемы же от JCM наоборот, чаще пример избегания КП...

BAA Master

BAA

Posted
  • Author
Posted
11 minutes ago, Xрюн222 said:

Замечу, что схема от АМЛ начинается именно с КП.

Наверно таки сложенный каскод? И в схеме АМЛ это не необходимость, хотя как сказать. В предложенной схеме не совсем так... входное дифференциальное целых 360 Ом.

RSD Veteran

RSD

Posted
Posted
24 минуты назад, Xрюн222 сказал:

Замечу, что схема от АМЛ начинается именно с КП. Что он, кстати, в дальнейшем, считал недостатком... Ну, или троллил доверчивых аудиофилов

  Мне кажется, что он имел в виду КП именно между каскадами и выходные.

BAA Master

BAA

Posted
  • Author
Posted
10 hours ago, RSD said:

Мне кажется, что он имел в виду КП именно между каскадами и выходные

Значение слова "начинается" в вашей интерпретации?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Я, конечно, дико извиняюсь, но понять, что в исходной схеме "понакручено" во второй паре каскадов и с целью - интеллекту не хватает :dntknw:, а также в какой точке 360 ом дин.вхсопр.... Если можно, как-то "популярно, для дураков", в 2х словах.

Кстати, прикинул усиление у АМЛовской схемы, получается порядка 320 +/- на 1 кгц, т.е. при 5 мв около 1,5...1,6 в на выходе.... Совсем "впритык", без запаса, по меркам сегодняшнего дня...

BAA Master

BAA

Posted
  • Author
Posted
16 minutes ago, Xрюн222 said:

Я, конечно, дико извиняюсь, но понять, что в исходной схеме "понакручено" во второй паре каскадов и с целью - интеллекту не хватает :dntknw:, а также в какой точке 360 ом дин.вхсопр.... Если можно, как-то "популярно, для дураков", в 2х словах.

Аналогично, примите мои искренние. А так хорошо разговаривали.
Сломанный каскод у тов АМЛ.
У ТС (от 3-го лица) без повторителей на входе у входного же каскада сопротивление, диф, 360 Ом.
И не надо тут не хватает... Если у вас не зватает, то у кого - да, это вопрос!

Xрюн222 Mentor

Xрюн222

Posted
Posted

Сломанный каскод - это как? Вроде явно просматривается пара ОА+ОС? По моему сломанный ("кривой") каскод, это в другой теме который?  Но, могу быть неправ.

В чем "прикол" организации этих самых 360 ом между 1м и 2м? Уменьшение уровня шумов?
