Ещё один ламповый ММ корректор.

BAA

By BAA
in Analog

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted
23 минуты назад, Xрюн222 сказал:

пара ОА+ОС

Я тоже так это вижу. Оно же "каскады с катодной связью". Фазу не изменяет, и якобы обладает прочими волшебными свойствами.




  • Like (+1) 1
BAA Master

BAA

Posted
  • Author
Posted

Виноват. Каскод - действительно ОК-ОС. Хотя есть и каскодный повторитель, где входной сигнал прикладывается к верхней лампе.
Можно, конечно и в анод поставить каскад с перекрестными связями.
Называть диф каскадом как-то тоже не очень. Двойной несимметричный дифкаскад с перекрестными связями?
The Van Scoyoc circuit is the most famous example of a cross-coupled differential amplifier:
Схема Ван Скойока является наиболее известным примером дифференциального усилителя с перекрестной связью.
Однако, если посмотреть, это не совсем Ван Скойок и не измышления тов. Броски,
каковые найдутся по приведенному рисунку:
У АМЛ тогда просто дифкаскад ( он тоже с эмиттерной связью)
И попробуйте опровергнуть.

2 hours ago, Xрюн222 said:

По моему сломанный ("кривой") каскод, это в другой теме который?

Это который на pnp-npn.

BAA Master

BAA

Posted
  • Author
Posted

В общем смысле каскад с общей(уж простите) сеткой управляется током катода.
Однако, при источнике тока, это приводит к тому, что
сигнальный ток катода/анода первой лампы в точности равен току катода второй. Почти как в каскоде.
Сие обстоятельство не умалаяет терминологической ошибки.
Более того, сигнал подается прямо на катод(сетку), в отличии от Скойока, где идет на сетку и катодный резистор.

BAA Master

BAA

Posted
  • Author
Posted
12 minutes ago, Stan Marsh said:

То есть недо...

В большинстве усилителей  несимметричный съем сигнала... со входного "дифкаскада".

BAA Master

BAA

Posted
  • Author
Posted
17 minutes ago, Stan Marsh said:

Ещё один:

Перекрестных связей нет (пол беды) емкость Миллера есть (еще полбеды) итого яхта "поБЕДА". И не дифкаскад...
Не любят "ламповые люди" питание отрицательное, ох не любят.
Собирался источники тока ставить вместо резисторов - КОСС (коэффициент ослабления синфазного сигнала) будет лучше - но лучшее враг хорошего. Лампы таки пришли резисторы есть конденсаторы найдем. Осталось питание с корпусом. Вроде здесь жестяное что-то предлагали.  Хорошо бы в Н-ске найти.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
34 минуты назад, RSD сказал:

С одного.

Мой товарищ по заблуждениям Брюс Р впихнул в свой усилитель каскад с катодной связью потому, что ему нужно было усилить, но без перевората фазы, иначе нельзя было ввести ООС. Ну и "половинку" триода некуда было пристроить. Любители SRPP обычно руководствуются именно последней причиной, но никогда в этом не признаются.




ТимВал Local

ТимВал

Posted
Posted
15 минут назад, Stan Marsh сказал:

Брюс Р впихнул в свой усилитель каскад с катодной связью потому, что ему нужно было усилить, но без перевората фазы,

А почему было не сделать каскод?  Различие не велико, а схема много проще.

  • 1 month later...
  • 1 month later...
BAA Master

BAA

Posted
  • Author
Posted

Нашлось еще времени, каркас нарисован. Кто знает где продают профиль в размер - поделитесь, пожалуйста.

  • 5 months later...
BAA Master

BAA

Posted
  • Author
Posted

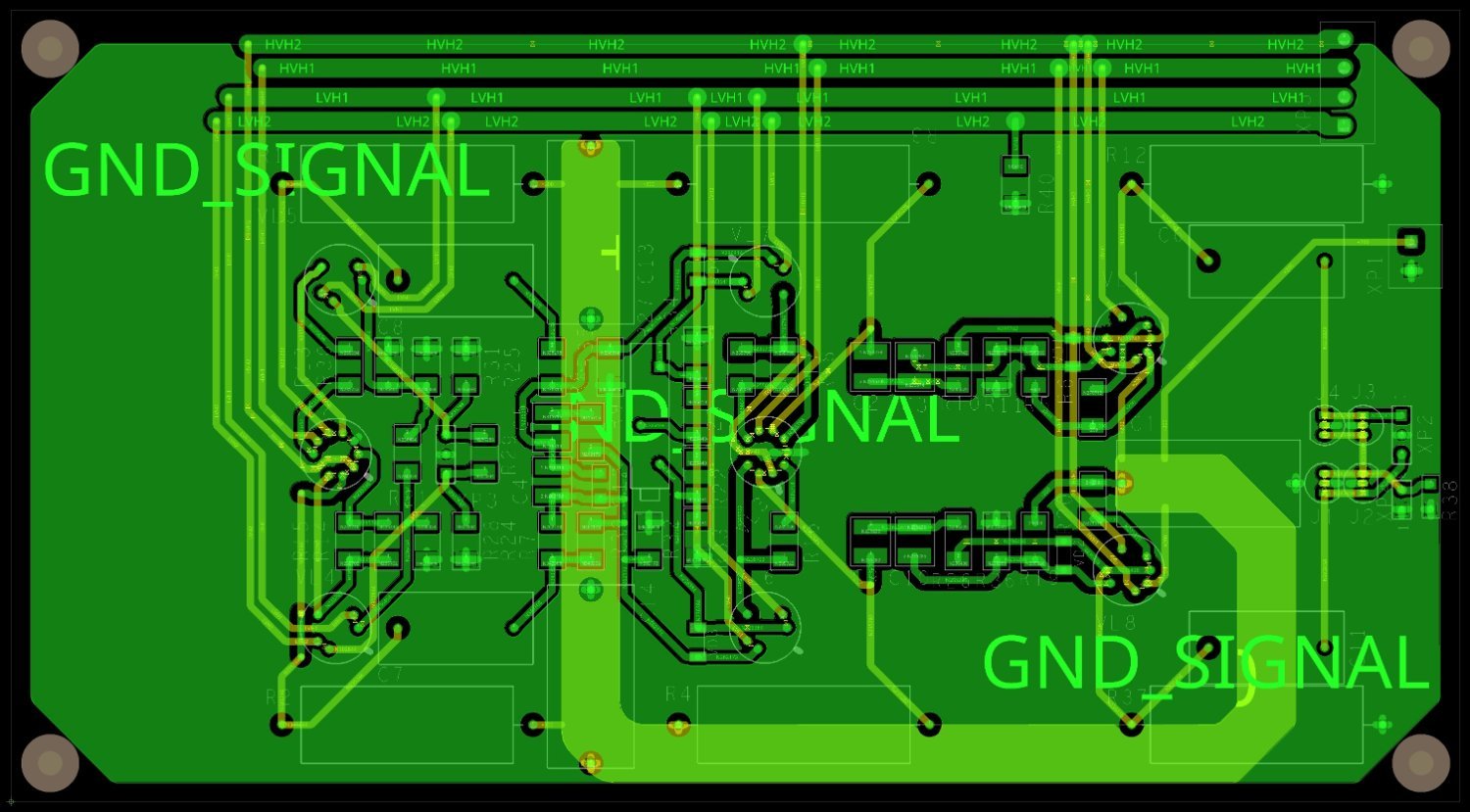

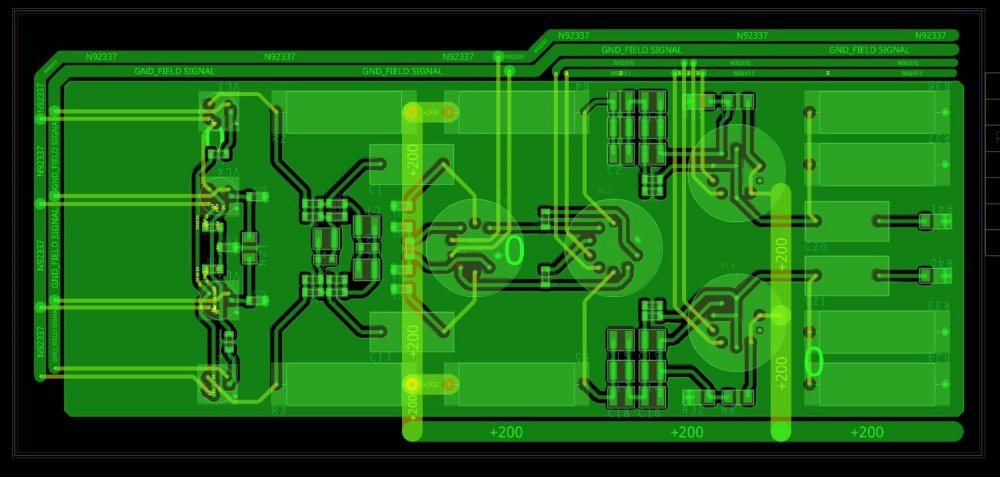

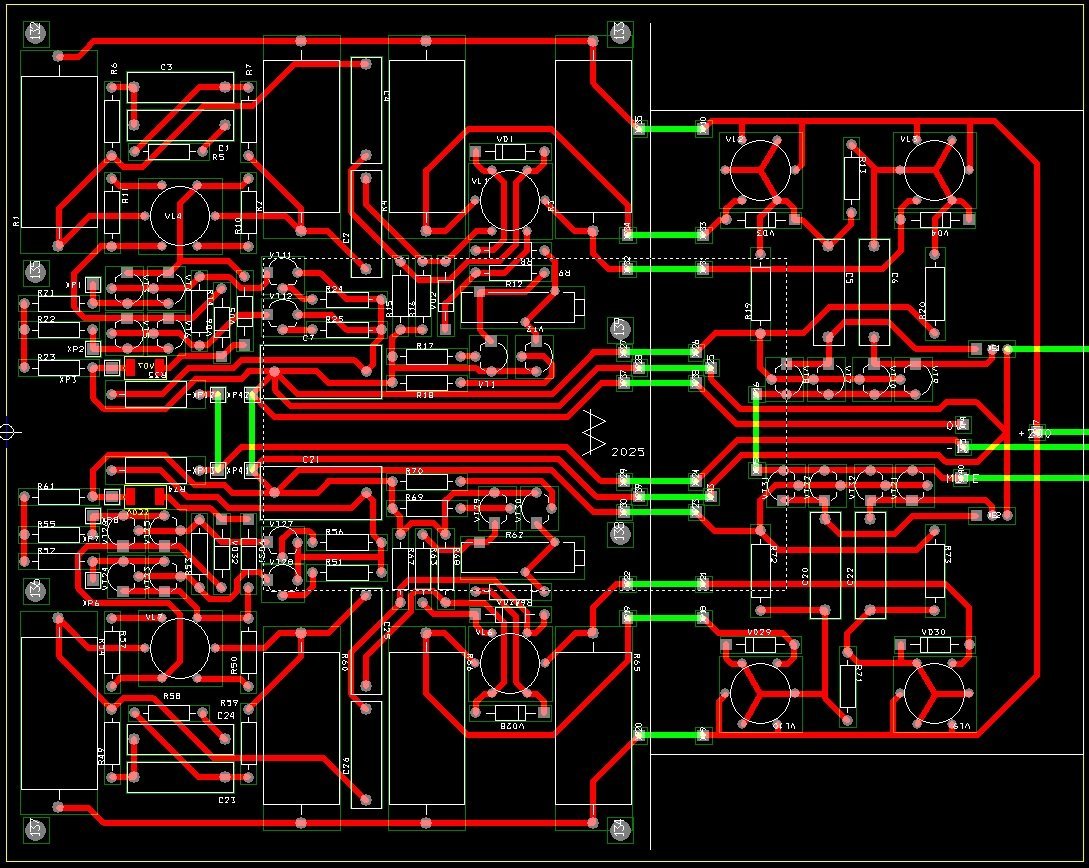

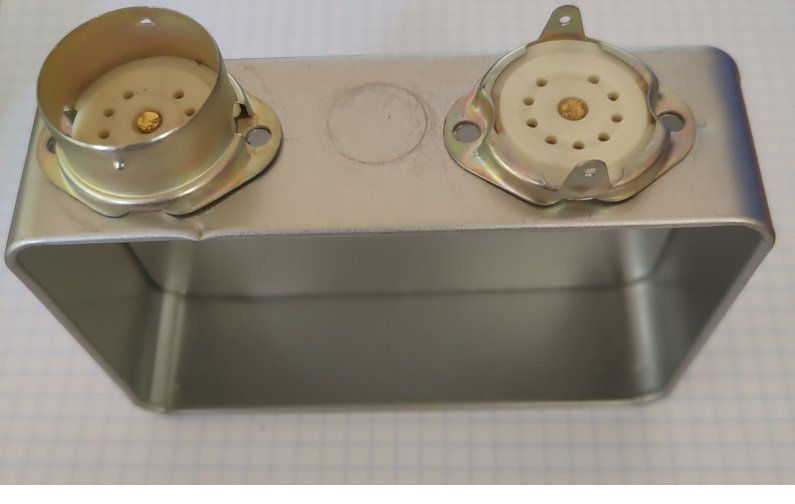

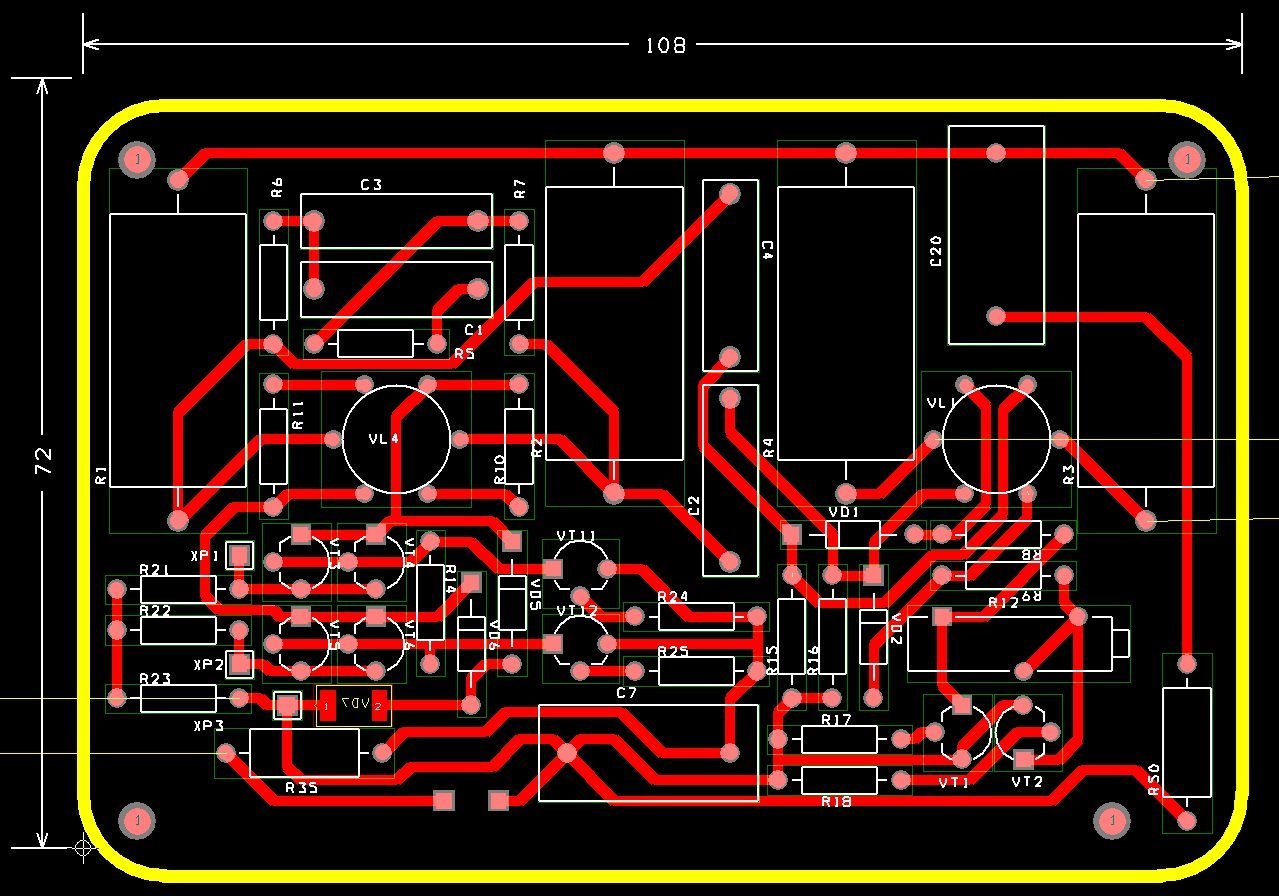

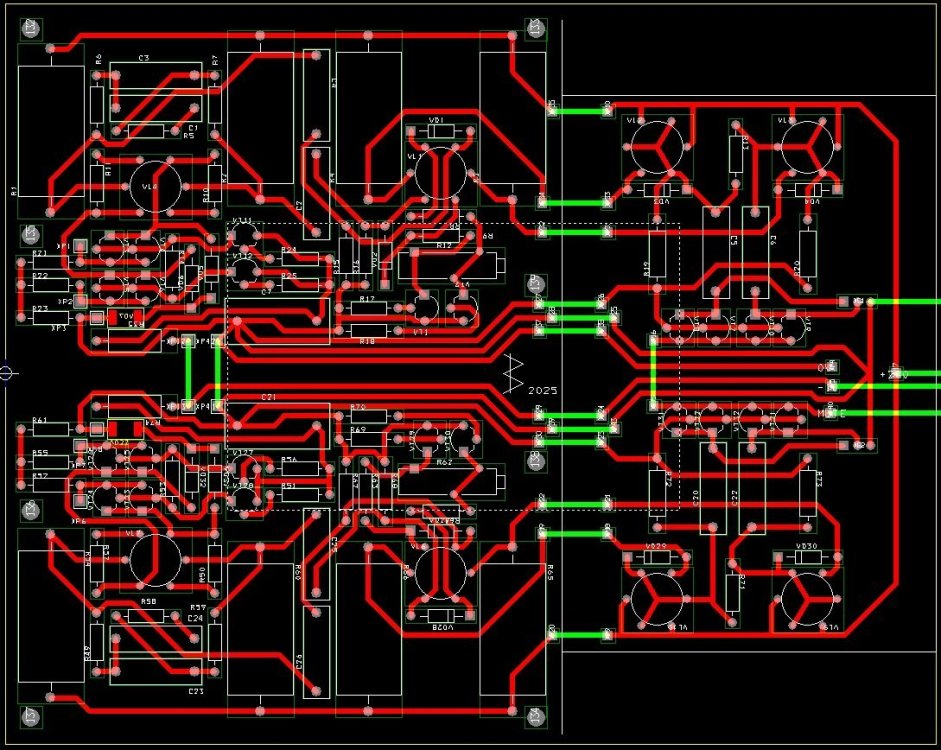

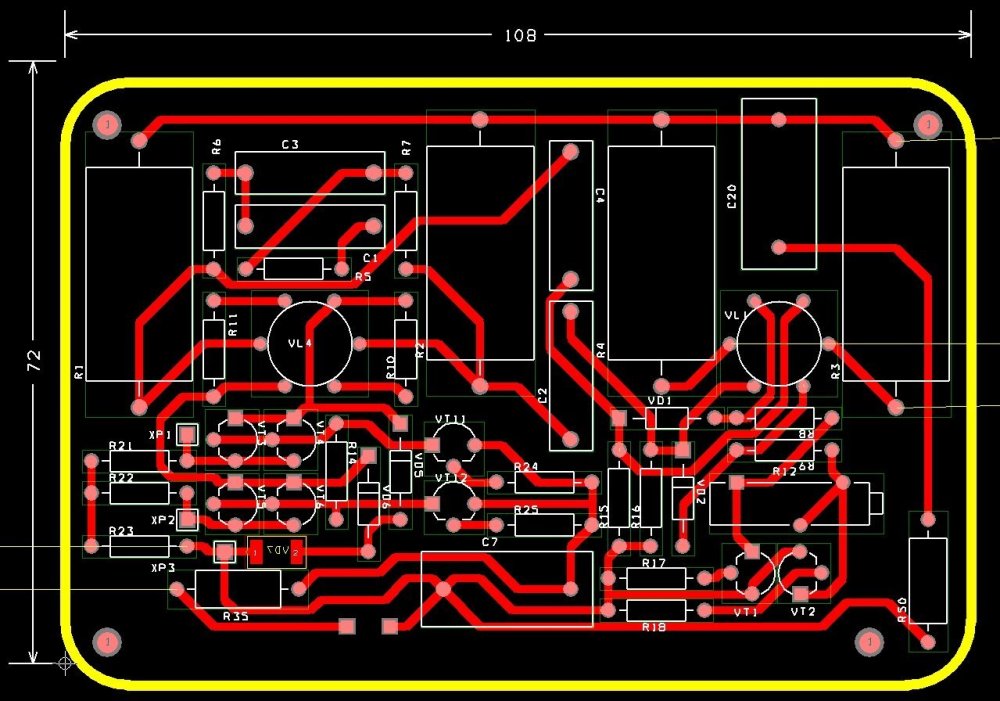

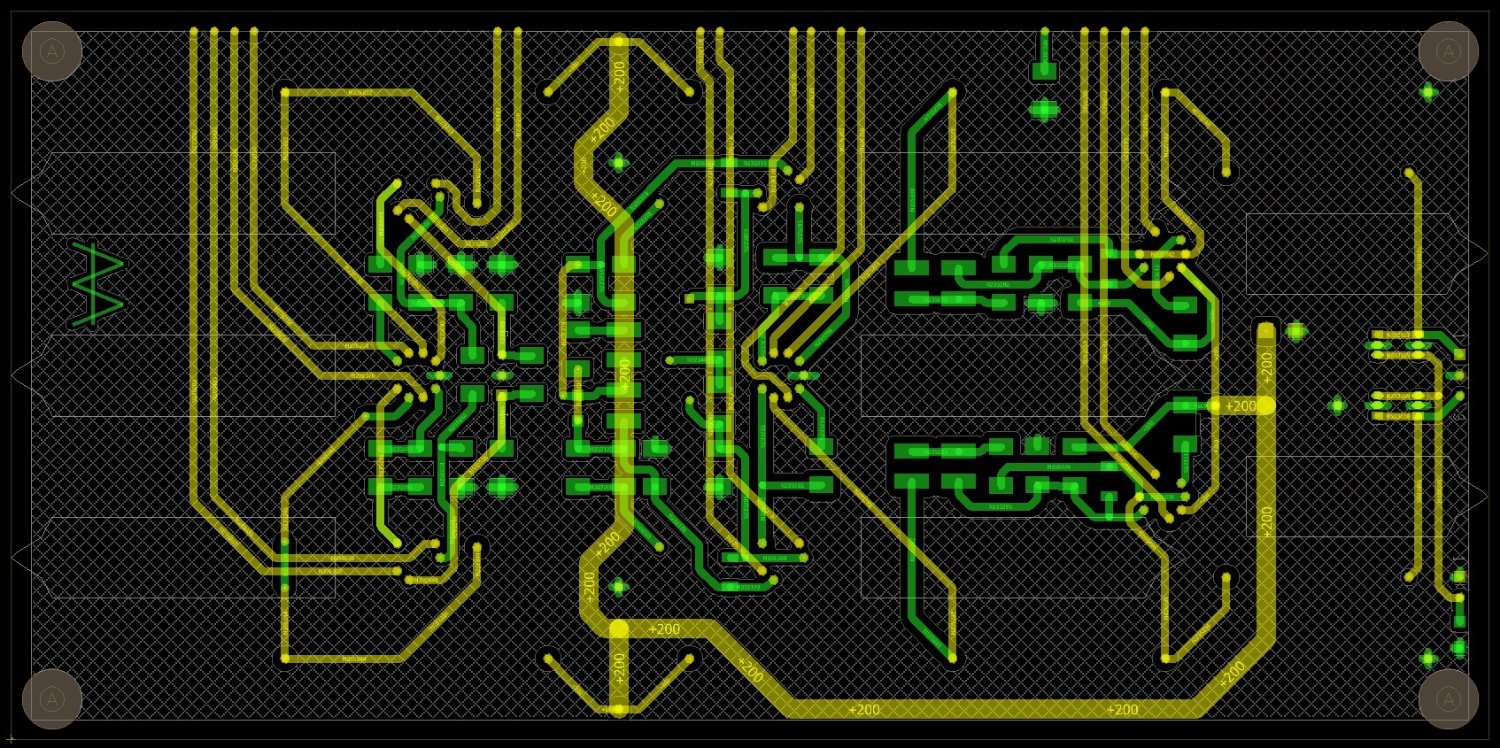

611.thumb.jpg.d561309530052ee86ee20d1ff6d7555b.jpgКомплектация почти закончена. Дождь на улице - можно добить раскладку макета. Будет без печати (пока). Хотя в CADе крайне удобно. "Консервная банка" из Китайской жести. Лампы горизонтально на нижней, по рисунку стенке, торчат вниз (опять по рисунку) 3Д рисовать лень ;-(. Один канал без выходного буфера (не влезло). Дифференциальный. Гибрид (пока). Схема уже была. Ещё бы вспомнить, где...
Всем отдыха и лета, пока оно лето!

  • Like (+1) 2
  • 2 weeks later...
BAA Master

BAA

Posted
  • Author
Posted
33 minutes ago, Russ3000 said:

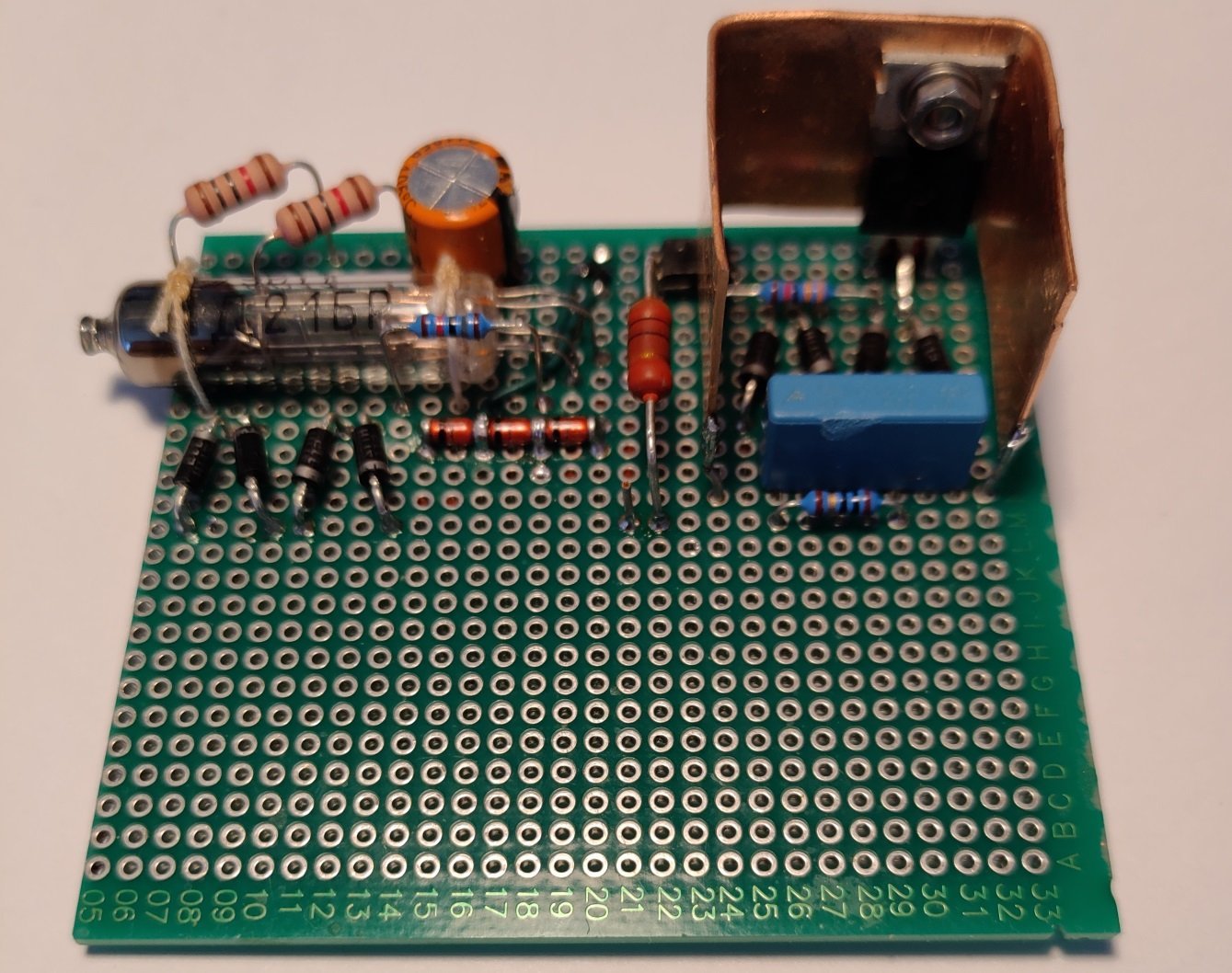

Лампочка чтобы в темноте не потерялся?

Это прямонакальный диод как датчик напряжения.

  • Smile 2
