Posted

На катодных резисторах 300+500 ом падает около 80в. При токе около 100ма это около 8 ватт. 2х-ваттные резисторы должны быть не совсем 2х-ваттными.

Железо Ш22 с набором 50мм - не оптимально. Лучше Ш25 с набором 40мм.



  • Like (+1) 2
Posted

Да. Кроме того, напряжение катод-анод выходных ламп получается вольт 200...210, и смещение -12В маловато.




Полезно, думаю, поднять напряжение источника питания. Вольт на 50.

  • Like (+1) 1
  • Smile 1
Posted

Самое интересное в схеме, что в ней нет фазоинвертора, но такие усилители были уже и очень давно, в остальном ничего нового, не пинать:smile-59:

Posted

Делал однажды селфсплиттер на 6п6с. Но с емкостной связью. Хорошо звучал. Сладко.

Posted
21 минуту назад, Stan Marsh сказал:

Журнал «Радио» № 10 за 1956 год, страница 44.

Журнал «Радио» № 10 за 1956 год (radio.ru)

Самый кайф в журнале Радио были разделы про радиосвязь, наши достижения, любительскую КВ и УКВ связь, были номера Радиолюбитель и Радиофронт, оставил огромную стопу на одной из работ. Будет время, буду всю подборку читать, спасибо!

Posted

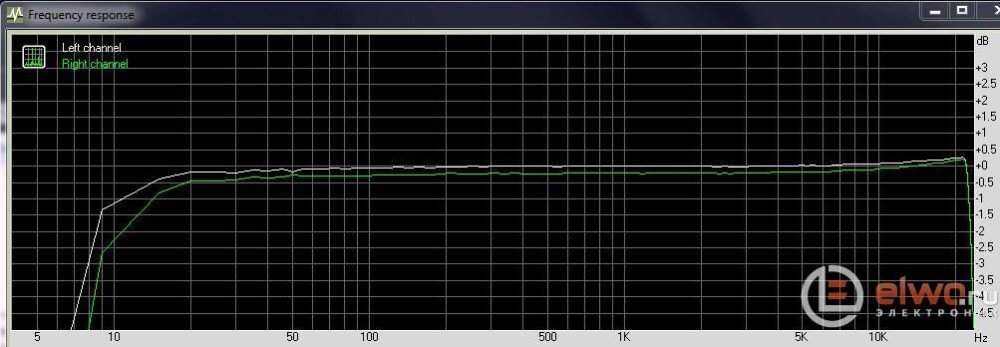

Тот человек , что делал, нахваливает бас , но АЧХ как-то это не подтверждает , акустика разве что у него с горбом на 50 Гц , тогда конечно в итоге ровно будет . И низ появится и горба нет  :)


Posted

Ну, как известно, субъективные впечатления не всегда соответствуют объективным измерениям.

Posted
56 минут назад, Сергей А сказал:

Тот человек , что делал, нахваливает бас , но АЧХ как-то это не подтверждает , акустика разве что у него с горбом на 50 Гц , тогда конечно в итоге ровно будет . И низ появится и горба нет  :)



Все, Сергей, нахваливают! Ещё был раньше интересный и странный усилитель, и тоже в разных вариантах, тоже без фазоинвертора на отдельной лампе, управляющая сетка одной выходной лампы прямо на земле сидела:smile-59:, так там сразу были некоторые претензии и к измерениям и не только, там как-то очевиднее было сразу всё...

Posted
7 hours ago, Stan Marsh said:

Вот тоже чел не поленился и сделал похожее: ДВУХТАКТНЫЙ ЛАМПОВЫЙ УСИЛИТЕЛЬ (radioskot.ru)

Цитата
"Несмотря на корявенький спектр, звук просто убойный: живой, натуральный. Бас можно руками потрогать, настолько он рельефный и выразительный
конец цитаты

Не совсем в тему, но по результатам отслушивания "экспертами" или правда экспертами
победила схема на варианте uA741 от Onsemi... audio усилители, без искажений, проиграли.

6 hours ago, Stan Marsh said:

Ну, как известно, субъективные впечатления не всегда соответствуют объективным измерениям.

Posted

Мне нравится звучание селфсплита. Схема норм, только режимы не очень. Напругу, да, надо поднимать, и ставить другие резисторы в анод 6Ж8 и катоды 6П6С..

Posted
1 час назад, CHEL_EV сказал:

Мне нравится звучание селфсплита. Схема норм, только режимы не очень. Напругу, да, надо поднимать, и ставить другие резисторы в анод 6Ж8 и катоды 6П6С..

Чем так перекашивать РР, лучше уж сразу SE приличный собрать.

  • Like (+1) 1
Posted
1 час назад, Rezvoy сказал:

Чем так перекашивать РР, лучше уж сразу SE приличный собрать.

Или хороший двухтактник, с правильными фазоинверторами, описанными Никитой Сергеевичем Трошкиным в журнале Класс А ещё в 97-м году!

Posted

Ну, если считать исправлением снижение нелинейный искажений и увеличение интермодуляционных, тогда ДА!

  • Like (+1) 1
  • Smile 1
Posted

Да, парафазно "раскачивать" правильней, нет сомнений. Но всё же, есть в селфе свой звучок. Он другой. Мне лично зашёл. Хотя, я свой гибрид переделал с селфсплиттера на парафазный драйвер по совету Александра, за что ему большое спасибо..

  • Like (+1) 1
Posted
4 hours ago, ВКН said:

Да и 30дб ОС не совсем по-современному.

Дело не в современности  - либо сколько надо, либо нисколько.

1 hour ago, Stan Marsh said:

Хорошие двухтактники давно сделаны, пора браться за неправильные.

Тогда надо попробовать источник тока, в дифкаскад-то. На транзисторе или 783... Должно полегчать. Еще лампы подобрать по крутизне в рабочей точке.
P.S. Ну и послушать про катодные повторители, общие сетки и прочую неправвильность.... к празднику. От радиотехников.

  • Like (+1) 2
  • Smile 1
