sova Local

sova

Posted
  • Author
Posted
42 минуты назад, S.Laptev сказал:



Вот вы шутите, преобразование!!! Это типа радио не нужное совсем, генератор примитивный со множеством гармоник, посмотрите на картинку, это сложный огород, просто полумайте!

Вот схема,  если не нужен выход РИАА, без БП. Это сложная схема?


  • Replies 50
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

BAA
BAA

Переводить с патентного на общечеловеческий специально запутанный лойером текст увольте. Там несколько страниц текста описания работы только генератора. Единственно, что пользуется эффект Миллера, так

BAA
BAA

Я зараз вспомнил оптический, уж не помню чей. Но! Человек пытается запустить. Надо вспомогать. Да, в одном из патентов частота 20 МГц, если это поможет. Более того, написано что питание на головку

Xрюн222
Xрюн222

Из пьезо кажется слышал РЕ194 ещё, из более менее неплохо звучащих. Практически у всех пьезиков общая проблема в том, что подвижная масса, приведённая к иголке, всяко больше 1 мг, и "виниловый резонан

Posted Images

sova Local

sova

Posted
  • Author
Posted
13 минут назад, Xрюн222 сказал:

Нет, не доводилось пока. Только один тип Ма попадался.

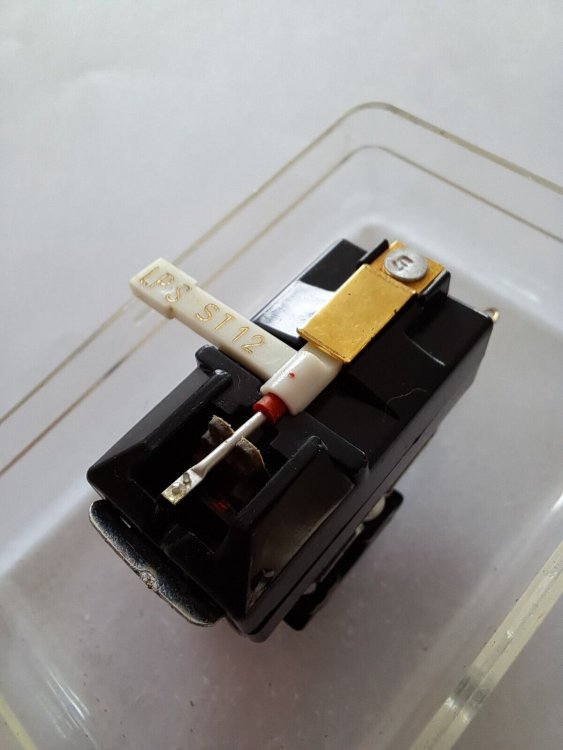

ПРиятель у которого Визерс имеет и пьезо Сонотон 9ТС, но без иглы, надо будет испытать. БСР английские пьезо пробовали, звук хороший но несколько островат.

s-l1600 (2).jpg

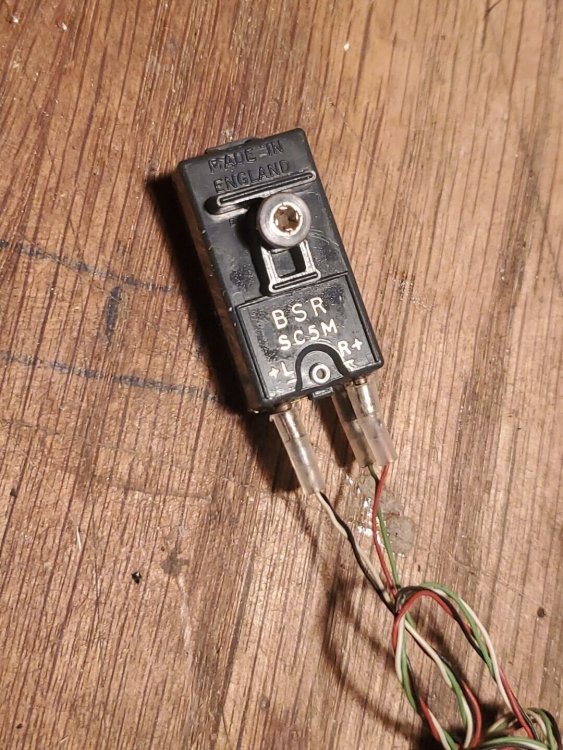

s-l1600 (3).jpg

Xрюн222 Mentor

Xрюн222

Posted
Posted

Из пьезо кажется слышал РЕ194 ещё, из более менее неплохо звучащих. Практически у всех пьезиков общая проблема в том, что подвижная масса, приведённая к иголке, всяко больше 1 мг, и "виниловый резонанс" хорошо если кГц на 8 будет, а то как бы не на 5 ... 3,5 (!). Отсюда колкость и "пьезосиндром" проточенных такими головками пластинок... Как исхитрились в Ма, не совсем понятно, но как то очень-очень, точно...

  • Like (+1) 2
  • Hmm... (-1) 1
S.Laptev Mentor

S.Laptev

Posted
Posted
21 минуту назад, sova сказал:

Вот схема,  если не нужен выход РИАА, без БП. Это сложная схема?


Это вся схема? Нет.

13 минут назад, sova сказал:

ПРиятель у которого Визерс имеет и пьезо Сонотон 9ТС, но без иглы, надо будет испытать. БСР английские пьезо пробовали, звук хороший но несколько островат.

s-l1600 (2).jpg

s-l1600 (3).jpg

Не надо путать кристаллические (сов.ГЗК) и керамические. Не вам.

У меня есть Филипс и Телек и иглы, не пробовал годы, нет совсем времени заниматься, не знаю, куда оно уходит.... весь дом на мне и немного ещё посидел в инете и всё, день кончился....

sova Local

sova

Posted
  • Author
Posted
1 час назад, S.Laptev сказал:

Это вся схема? Нет.

Не надо путать кристаллические (сов.ГЗК) и керамические. Не вам.

У меня есть Филипс и Телек и иглы, не пробовал годы, нет совсем времени заниматься, не знаю, куда оно уходит.... весь дом на мне и немного ещё посидел в инете и всё, день кончился....

Это срисованная с натуры схема осциллятора без самого картриджа и блока питания и выхода на РИАА. Блок питания стандартный. на 250 вольт анодного.

То есть схема вся.

S.Laptev Mentor

S.Laptev

Posted
Posted
1 час назад, sova сказал:

s-l1600 (2).jpg

s-l1600 (3).jpg

Верхняя как раз пьезокристалическая:smile-06:, как наша ГЗКР 631, аналог, играть не будет и не алмаз, сапфир.

Нижняя больше похожа.

sova Local

sova

Posted
  • Author
Posted
1 минуту назад, S.Laptev сказал:

Верхнее как раз пьезокристалическая:smile-06:, как наша ГЗКР 631, аналог, играть не будет и не алмаз, сапфир.

сапфир говрят лучше помягче играет

BAA Master

BAA

Posted
Posted
7 hours ago, S.Laptev said:

Не надо путать кристаллические (сов.ГЗК) и керамические. Не вам.

Точнярики, АнглИя - родина слонов. Не смешите мои тапки. Прямо таки из монокристалла кварца, природного. Нам убогим не можно.
Везде твёрдые растворы титаната — цирконата свинца (ЦТС у нас, PZT у них).
"элемент изготовлен из пьезокерамики, обладающей большей механической прочностью, чем пьезоэлементы из сегнетоэлектриков в старых головках. Головки пьезоэлектрических стереозвукоснима-телей отличаются от монофонических числом пьезоэлементов (два вместо одного)."


  • Like (+1) 1
S.Laptev Mentor

S.Laptev

Posted
Posted

Комментировать вас нельзя: - ...."Вы не обратили вниания, что я не реагирую на посты, направленные не мне. И Вас призываю делать так-же......" ......".Вы нахрена ко мне апеллируете.....", другим отвечать нельзя: - ...."Лично к Вам не обращались....", куда бедному крестьянину податься? Лучше я помолчу, молчание - золото! А так, конечно, знать ничего не надо, иметь не надо, лучше скопировать первое попавшееся из гугла и "срезать" гуманитария - выскочку! НЕ стирать пока, просьба, по теме подробно позднее отвечу людям, если будет интерес.

S.Laptev Mentor

S.Laptev

Posted
Posted

Старый Сонотон, весьма неплохо, 60-е, ну чем хуже ММ головок? Ничем!

23T Стерео оборотная керамика. Ответ: весь диапазон звукового слуха. Выход 0,4 В. Разделение 26дБ. Прижимное усилие 2-4 грамма.

25T Стерео оборотная керамика. Микрокерамика, легкий вес. Реакция: плавная во всем диапазоне слышимости звука. Выход 0,2 В. Разделение 24дБ.  Прижимное усилие 1-3 грамма. 25T цена $14,70

Микроакустик, достижения уже 80-х

Чувствительность 5 Гц - 50 кГц +/- 3,0 дБ, выход 3,0 мВ, отслеживание от 0,75 до 1,5 грамм, игла 0,2 х 0,7 мил Quadrapoint для 4-канального CD-4, 120 долларов США.

Запутывают все, не знают потому что, Дегрелл тоже: - Кристалл, сегнетовая соль. Керамика, пьезооксид.

BAA Master

BAA

Posted
Posted

Там даже крутилку настройки видно и тип лампы, может инструкция найдется и все понятней станет. А так без приборов не поймешь...

sova Local

sova

Posted
  • Author
Posted
11 минут назад, Евген сказал:

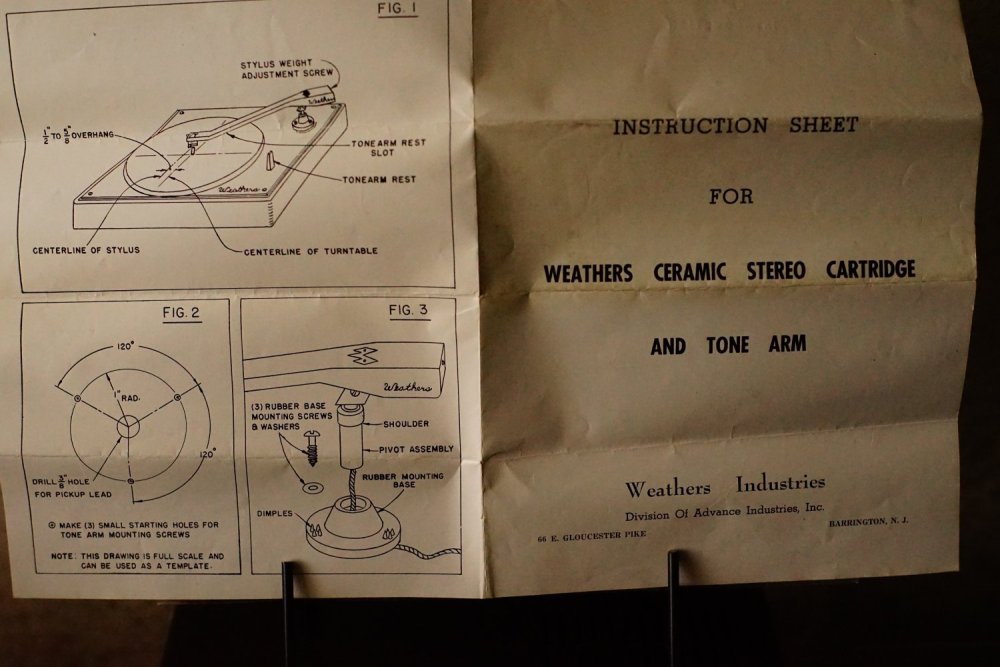

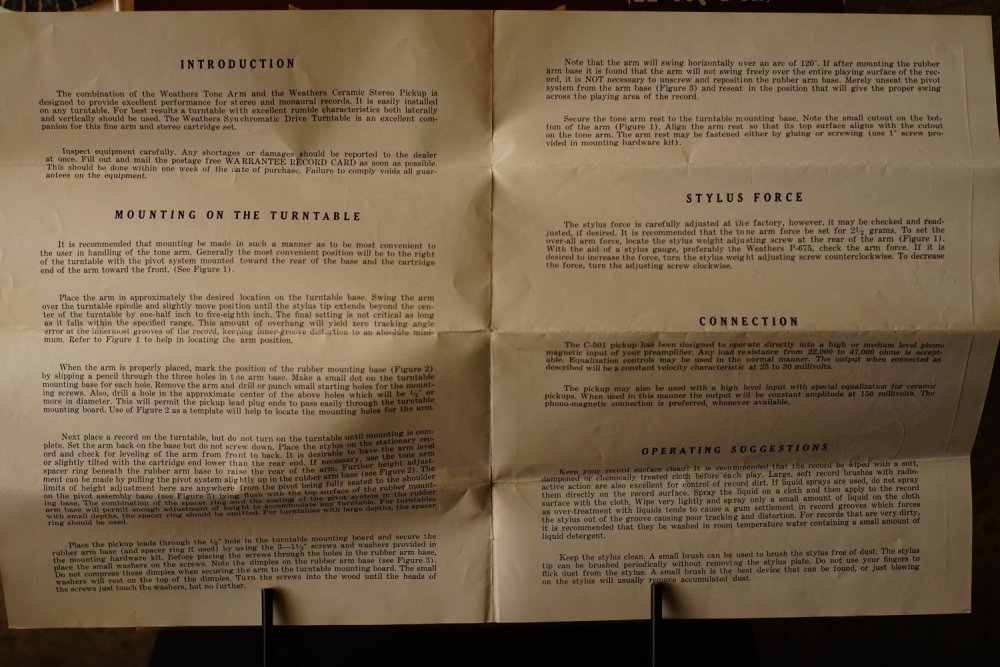

инструкция есть кстати...

Эта интсрукция к пьезо голове, не к фм конденсаторной

  • Like (+1) 1
Евген Apprentice

Евген

Posted
Posted

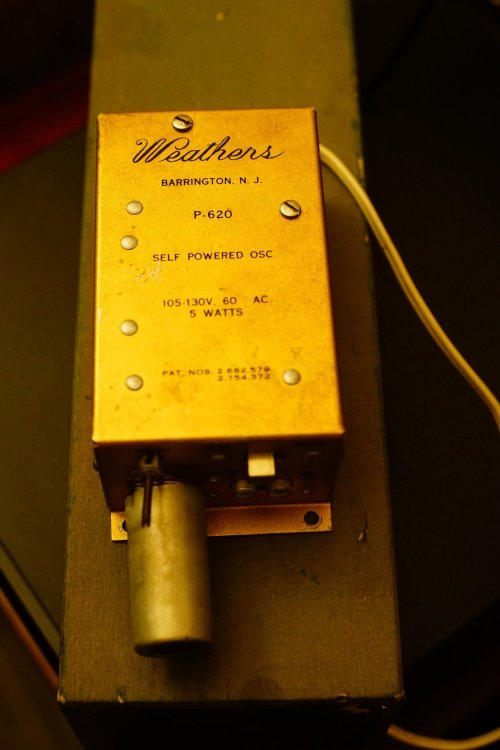

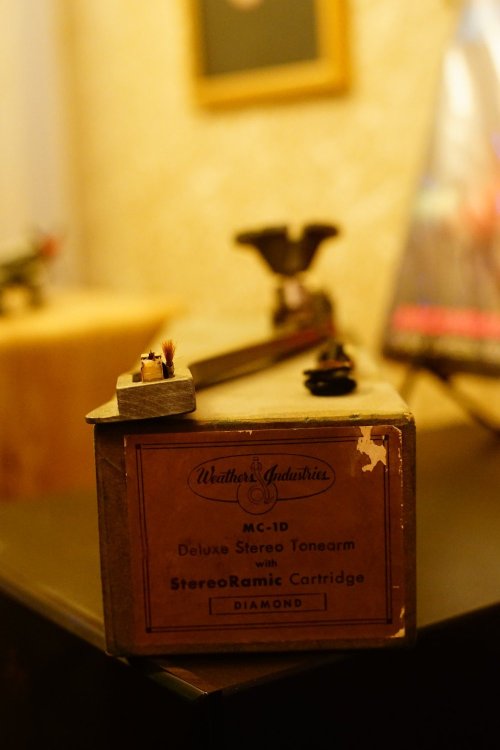

1 час назад, sova сказал:

Эта интсрукция к пьезо голове, не к фм конденсаторной

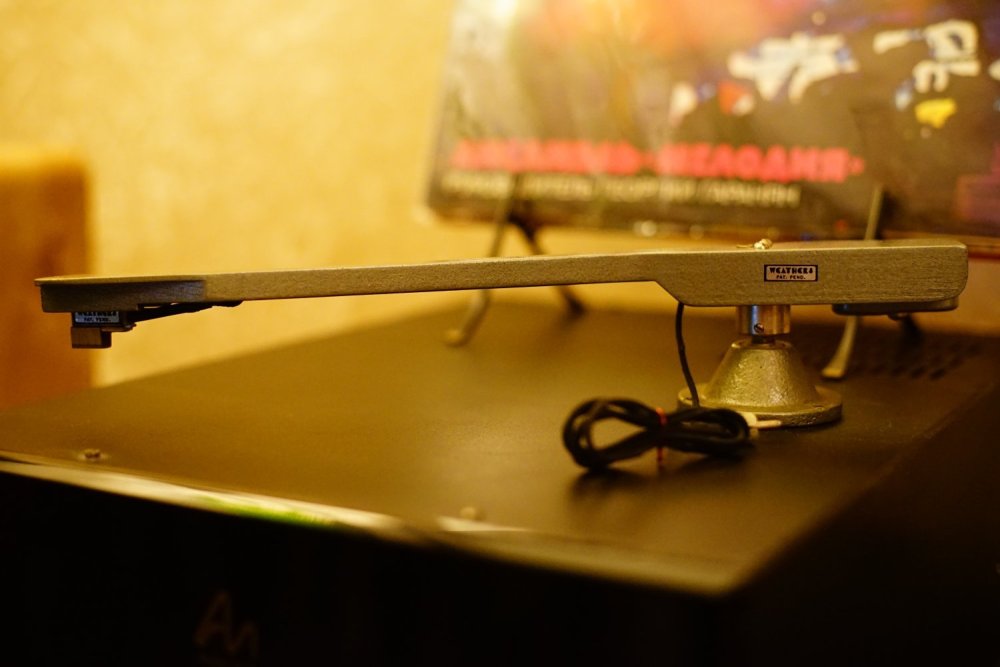

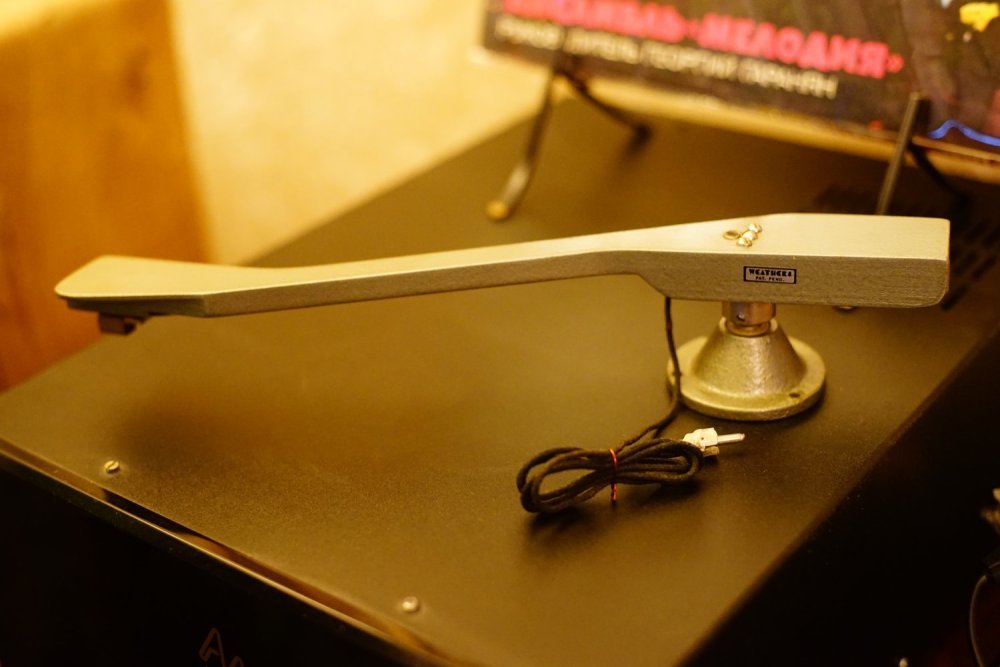

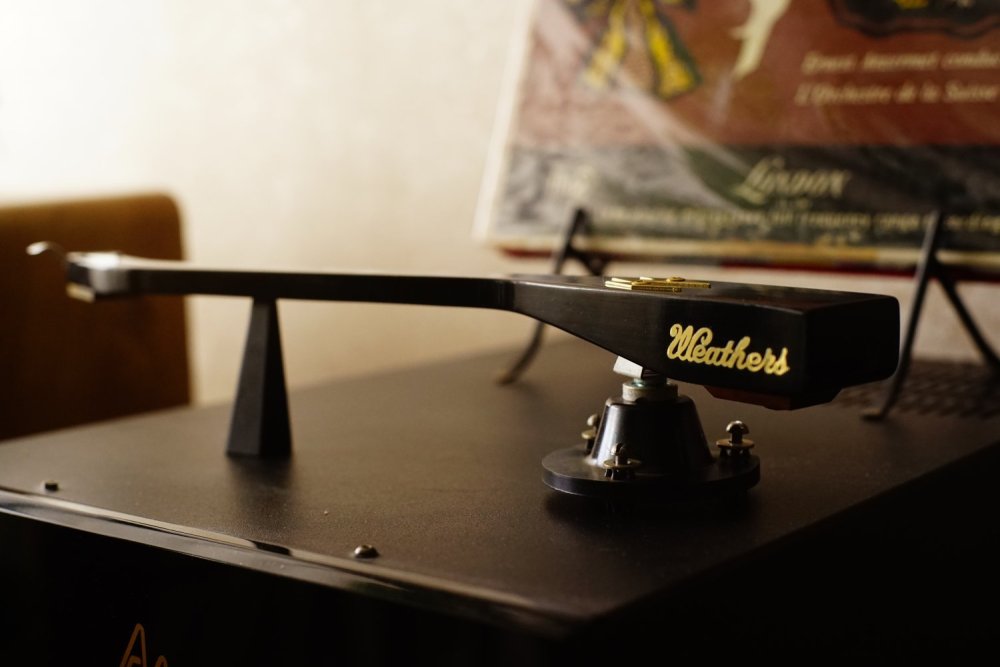

Не могу сейчас вспомнить от какого тонарма черного или зеленого инструкция,но оба тонарма с похожими по конструкции картриджами( от черного она снята(отдельно фото на коробочке) с тонарма,так как нет иглы).

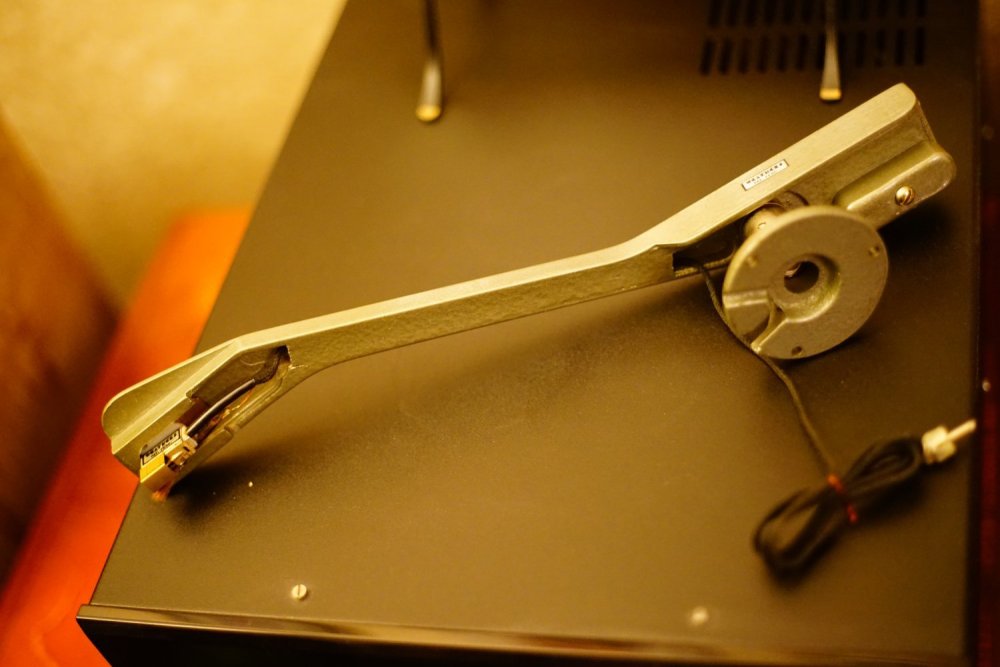

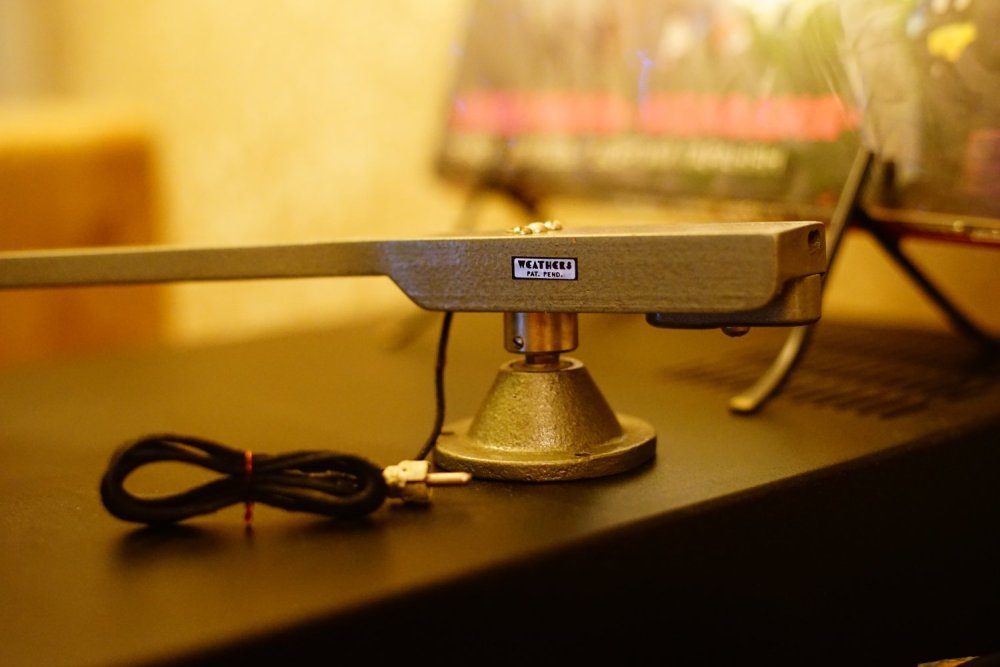

Зеленый тонарм очень сильно отличается по конструкции от черного.В зеленом горизонтальный подшипник на шарикоподшипниках,вертикаль вариация ножевого,только там две иглы конуса и сквозь ось идет пружина притягивая саму"палку".В черном тефлоновые вставки заполнены вязкой смазкой....тактильно чемто Грей 108 демпфированный напоминает.

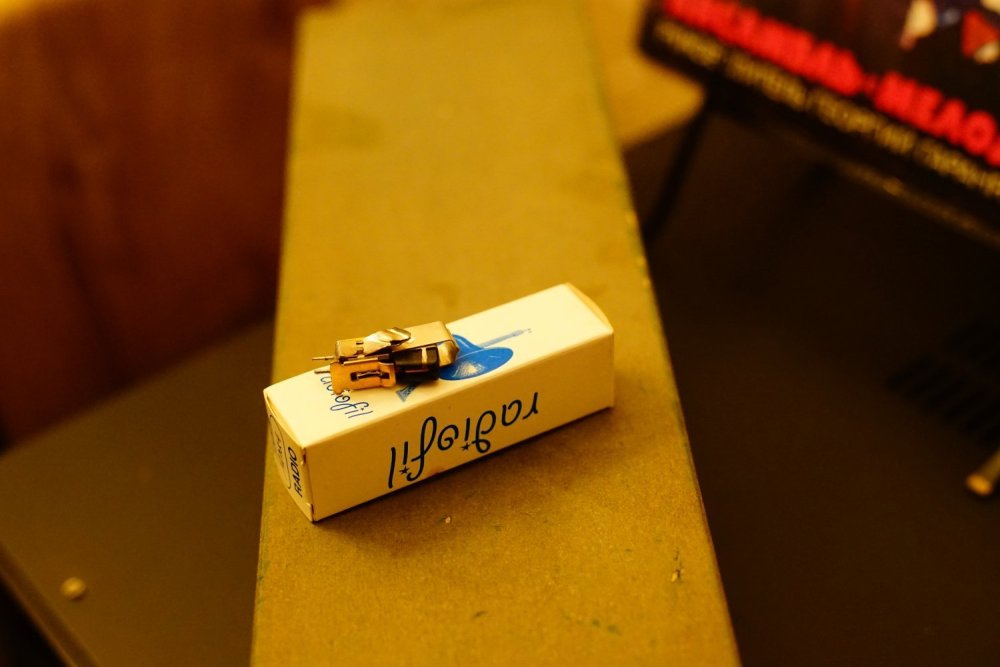

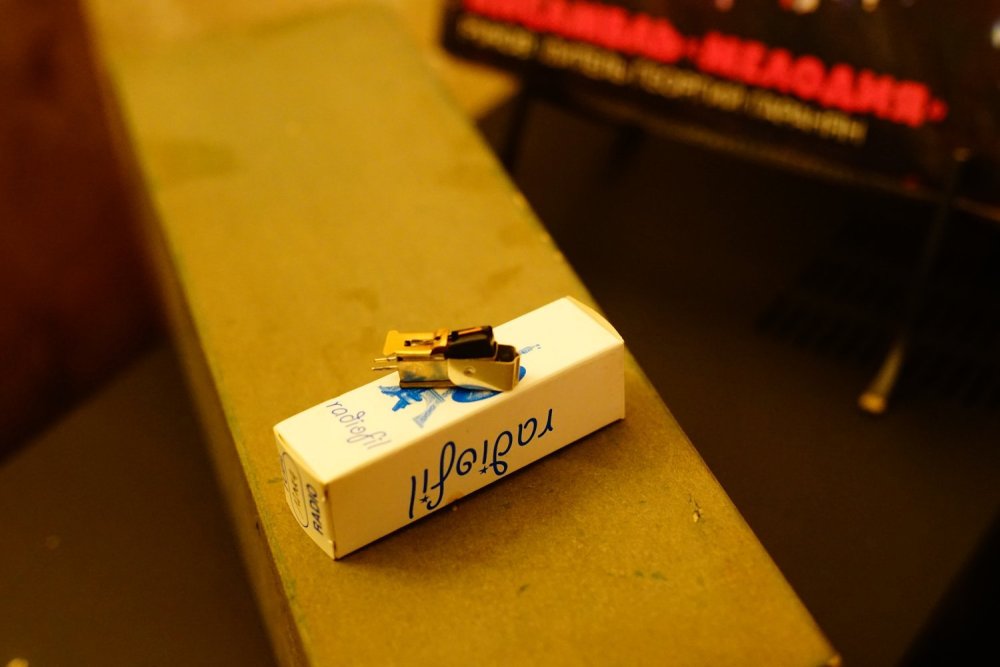

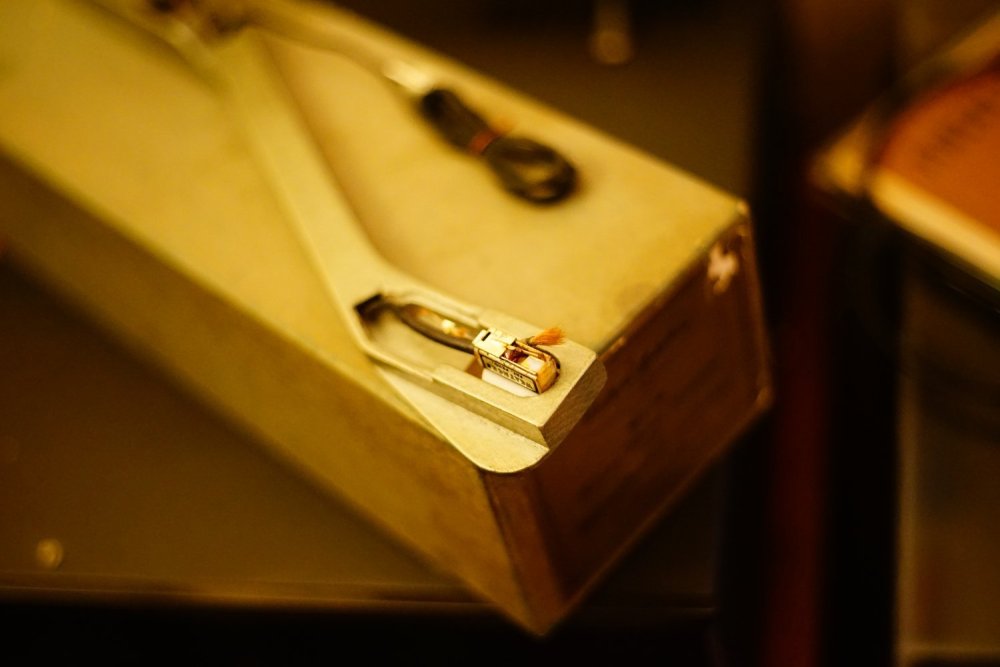

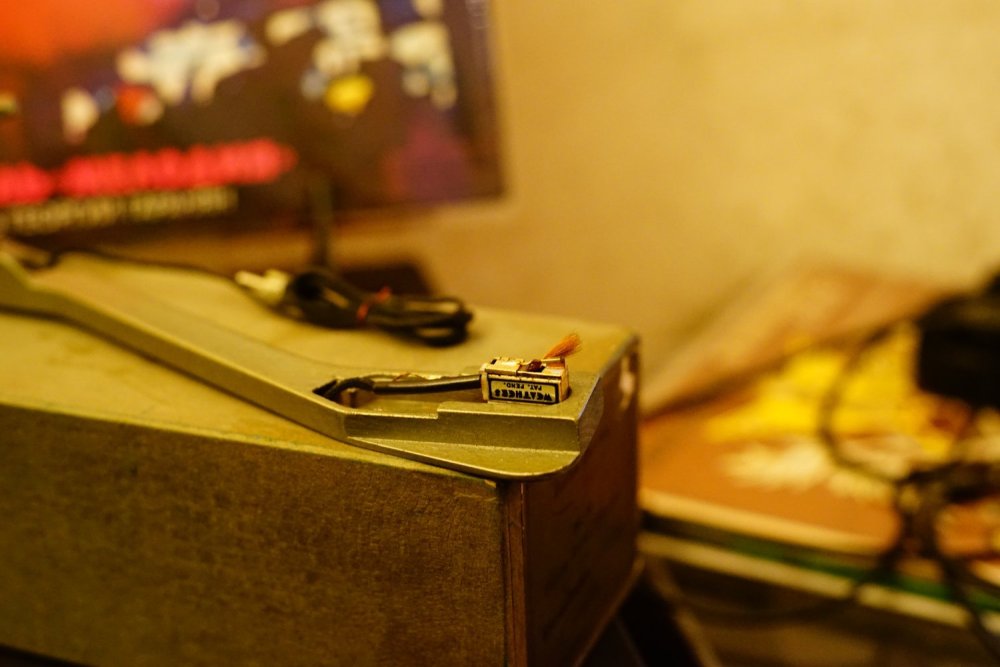

А вот картриджи практически один в один,я запускал зеленый тонарм с этим блоком на есс83,все работает,но у иглы "потек" демпфер

Кстати что проигрыватель,что тонарм стоили как дорогие тонармы и пригрыватели(верхняя планка)то есть это не было совсем уж бытовой игрушкой для домохозяек

Евген Apprentice

Евген

Posted
Posted
1 час назад, S.Laptev сказал:

Александр, у вас моно, а это стерео вариант уже.

так на есс 83 тоже моно

кстати оба тонарма и картриджа моно,почему  в инструкции стерео упоминается не знаю

Евген Apprentice

Евген

Posted
Posted
1 час назад, S.Laptev сказал:

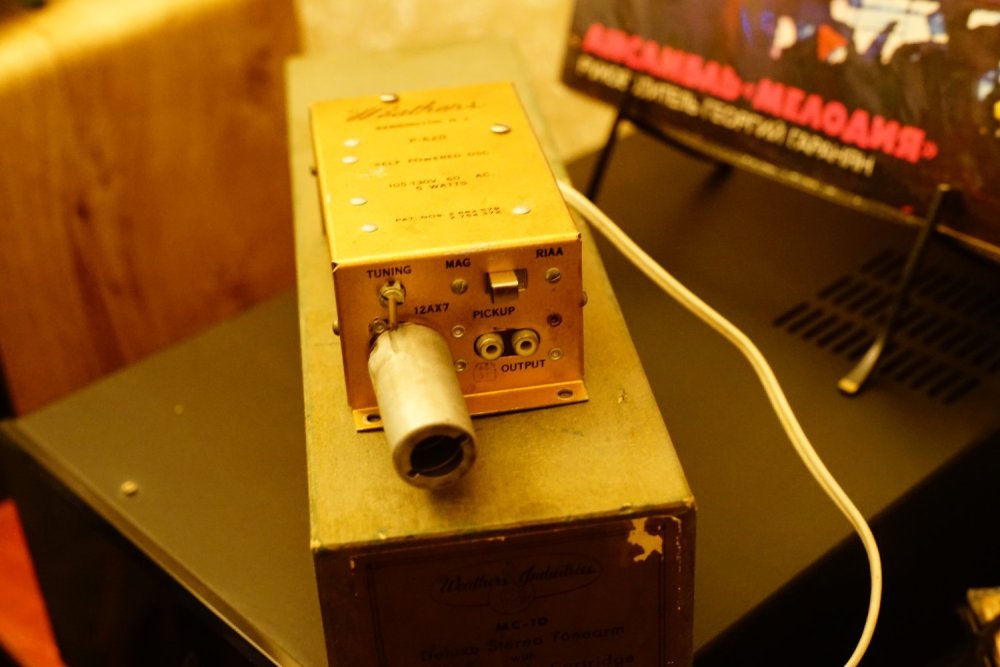

А на фото два гнезда аутпут, интересно.

Это так кажется,присмотритесть .Там сверху  слева pickup (вход)справа внизу output выход,корявая немного маркировка согласен

  • Thanks (+1) 1
S.Laptev Mentor

S.Laptev

Posted
Posted

Да, разобрался уже, спасибо. У Александра на одиночном триод-диоде, диоды заземлены, у вас уже на двойном триоде и мануал на стереоголову, вот фантазия и разыгралась:smile-03:.

На стерео голову, но на пьезо, Керамик большими буквами написано, Александр прав.

Евген Apprentice

Евген

Posted
Posted

https://www.surplussales.com/equipment/weathers.html

кстати такое возможно только в Америке))

до сих пор можно купить запчасти к Weathers

просто удивительно,что не выбросили в переработку и прочее



Цитата

Несколько лет спустя бывший сотрудник Weathers написал на форумах Стива Хоффмана : «Мистер. Как я уже писал, Уэзерс представлял собой редкое сочетание превосходного инженера и превосходного бизнесмена. Тонарм: кусок дерева, винт и кусок свинца. Работал хорошо, постройка почти ничего не стоила. Его фабрика находилась всего в нескольких милях от [штаб-квартиры RCA в] Камдене, штат Нью-Джерси. Большинство динамиков, которые мы использовали, были излишками от RCA. Их края были обработаны смесью, формула которой у меня до сих пор где-то хранится. Затем к центрам приклеили свинцовые гири, а некоторым также приклеили большую подушечку из толстой ваты. Он ДЕЙСТВИТЕЛЬНО знал, как сделать шелковый кошелек из свиного уха! Клиенты были очень довольны и лояльны. Если бы они знали соотношение себестоимости к розничной цене, они бы упали в обморок.



  • Like (+1) 1
