В 01.03.2023 в 18:42, ВКН сказал:

Интересно?

Научи, как укладываться в подобный габарит? Я как чего ни задумаю, вечно потом не помещается.

  • Replies 362
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ВКН
ВКН

Вчера владелец привез на профилактику пару моих моноблоков. 6СН6 триодом качает трансиком пару  ЕL84 триодами. К "простым схемам" относится? Интересно?

ВКН
ВКН

Роман, вот потроха моего старенького SE на 6SL7GT + 6V6GT. Вот тут поплотнее. Корпус тот же, от АстраАудио.

ДимДимыч
ДимДимыч

Вдруг у кого появятся VT-25...10...10Y....801А....VT-62....  Простая схема с большой чувствительностью и для акустики от 95дб. Не для тяжёлого рока. Очень душевный усилитель. 6ж7 в

Posted Images

BAA Master

BAA

Posted
Posted

В таком габарите скорее всего можность небольшая, но даже накала уже 15 ватт.
Высота устройства непонятна. Но если сантиметров 10, то будет тепло, очень.

RedStar Proficient

RedStar

Posted
Posted
15 часов назад, Sergio сказал:

очень нравятся изделия Климентия

Не спорю, у него реальные работы.

15 часов назад, Sergio сказал:

схемные решения Константина Николаевича (ВКН)

Чего не знаю, - утверждать не буду...

15 часов назад, Sergio сказал:

незабвенный Юрий Робертович со своим классическим подходом

Эта классика изжила свое. Но имеет место быть, так как не мало ее "приверженцев" осталось.



15 часов назад, Sergio сказал:

есть чему и у кого поучиться

Научится чему и от кого? Вряд ли соберете воедино многие вопросы и ответы, дабы получить единое целое.

ВКН Local

ВКН

Posted
Posted

1. Межкаскадник на железе se84a (половинка). 3400 витков 0,14мм на каждой катушке. Через 0,2мм вторичка - 1700 витков на каждой катушке. Первички параллельно. Зазор - 0,05мм бумажка.

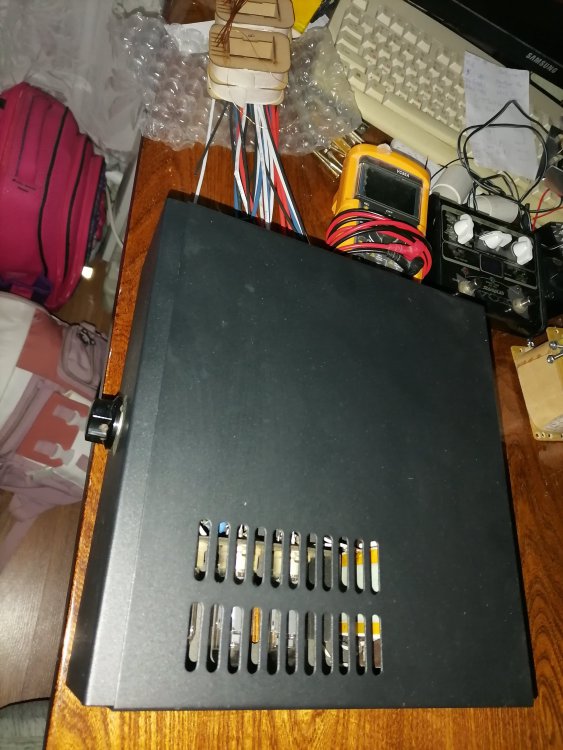

2. Высота корпуса (АстаАудио) 85мм. В районе ламп перфорация в донце и крышке.


  • Like (+1) 2
KonoV Veteran

KonoV

Posted
Posted
3 часа назад, RedStar сказал:
3 часа назад, RedStar сказал:



Научится чему и от кого? Вряд ли соберете воедино многие вопросы и ответы, дабы получить единое целое.

Не согласен! Да, куча пазлов из разных коробок...... но если есть желание, терпение и чуть - чуть работающего мозга можно!

  • 2 weeks later...
ВКН Local

ВКН

Posted
Posted
В 11.03.2023 в 01:20, Кружка сказал:

Научи, как укладываться в подобный габарит?

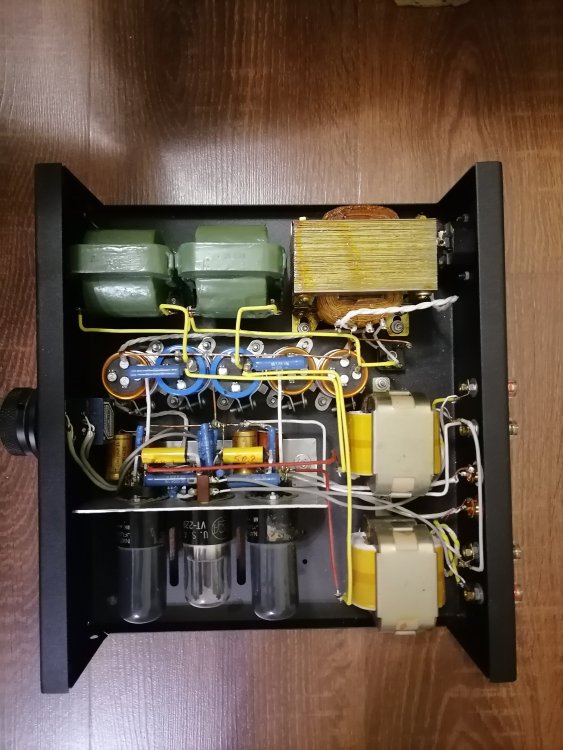

Роман, вот потроха моего старенького SE на 6SL7GT + 6V6GT. Вот тут поплотнее. Корпус тот же, от АстраАудио.


  • Like (+1) 6
Кружка Local

Кружка

Posted
Posted
В 20.03.2023 в 08:21, ВКН сказал:

потроха моего старенького SE

Тут прослеживается явный минимализм и полный макет перед окончательной укладкой в корпус.

Собралось 3 комплекта симпатичных шасси. В отпуск прикидывал, что из своих хотелок мог бы на(в) них разместить. Внутренний консенсус ни как не находиться. Разве что скромный РР в самые большие укладывается.

  • 3 weeks later...
  • 1 month later...
Meshochnik Local

Meshochnik

Posted
Posted

Продублирую пост, изначально здесь - (ldsound.club), исключительно из за интереса:

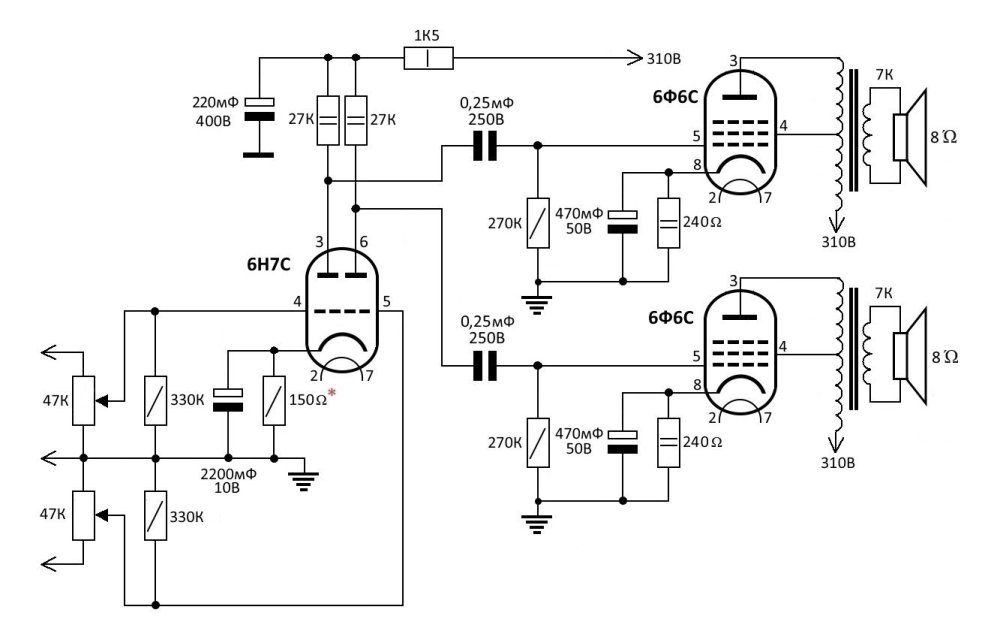

Re: Задарили мне горсть 6Н7С, среди них нашлась вот такая красавица 53г. (фото). Поковырявшись в компе нашёл вот такую схему (фото), давно как то перерисовывал с бумажного варианта. "Пред." как то вроде, выкладывал Иосифович (нашёл кстати на узмч.рф). Ну, и от ушника остались ТВЗ-40 SE.
Так как я на форумах больше читатель, спрошу здесь - стоит повторять? Выходник позволяет подключить и ультра и пентодом и триодом.

....и самое главное - есть ли ошибки в схеме?


6Н7С+6Ф6С SE.jpg

Xрюн222 Mentor

Xрюн222

Posted
Posted

Не вижу противопоказаний. Схема вполне правильная. В одном из своих предусилителей успешно использую её "левую половину" .:smile-29:

  • Like (+1) 1
Meshochnik Local

Meshochnik

Posted
Posted

Спасибо Станислав, учту за 220. Я так-то, приготовил туда поиграться переменничек, ну-у-у-у... на всякий случай. Меня больше смущает: -  а вдруг понадобиться обратная связь, а у меня один катод в 6Н7С. Хотел сразу Никите Сергеевичу вопрос задать, но что-то запоздал..


Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 минуты назад, Meshochnik сказал:

обратная связь

Ультралинейное включение - это ООС. Хорошая.:smile-11: Общая вряд ли понадобится. Можно предусмотреть триодное включение, как вариант.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
32 минуты назад, Meshochnik сказал:

Спасибо Станислав, учту за 220. Я так-то, приготовил туда поиграться переменничек, ну-у-у-у... на всякий случай. Меня больше смущает: -  а вдруг понадобиться обратная связь, а у меня один катод в 6Н7С. Хотел сразу Никите Сергеевичу вопрос задать, но что-то запоздал..


Катод один, но сеток две и анодов два. Так что ОС можно заводить в ассортименте.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
29 минут назад, Xрюн222 сказал:

можно

Можно, конечно. Про параллельную можно подумать, например.




Или даже общую. Со вторички ТВЗ в сетку 6Н7С.



Или вовсе без.

Юрий_Б Local

Юрий_Б

Posted
Posted
7 часов назад, Meshochnik сказал:

Продублирую пост, изначально здесь - (ldsound.club), исключительно из за интереса:

Re: Задарили мне горсть 6Н7С, среди них нашлась вот такая красавица 53г. (фото). Поковырявшись в компе нашёл вот такую схему (фото), давно как то перерисовывал с бумажного варианта. "Пред." как то вроде, выкладывал Иосифович (нашёл кстати на узмч.рф). Ну, и от ушника остались ТВЗ-40 SE.
Так как я на форумах больше читатель, спрошу здесь - стоит повторять? Выходник позволяет подключить и ультра и пентодом и триодом.

....и самое главное - есть ли ошибки в схеме?


6Н7С+6Ф6С SE.jpg

Напряжение 1 каскада ещё поднять вольт до 400, а лучше до 500, можно и батарейки в сетки поставить, а катод на землю.

BAA Master

BAA

Posted
Posted
6 hours ago, Stan Marsh said:

Тоже вариант. Самый "незатратный", причём.

Занятный повторитель.

ВКН Local

ВКН

Posted
Posted

Около 7в амплитуды (8ом) вычитаются из входного сигнала на сетке 6ф6. Подозреваю потеха вокруг непрорисованного анодного питания.

alss Proficient

alss

Posted
Posted

Вторичная обмотка в качестве катодной - самое дешевое - один проводочек - зато эффективное средство улучшения характеристик трансформаторного каскада и даже несколько процентов этой обратной связи действенны, особенно с лампами с высокой крутизной.

  • Like (+1) 1
