Двухтактные усилители на EL34

Valinor

By Valinor
in Valve

 Share

Recommended Posts

Georg57 Contributor

Georg57

Posted
Posted
4 часа назад, Sergio сказал:

Если уж учить, или самому учиться, то новому, прогрессивному


А что тут нового, обычную схему просто поставили в пятую позицию.

  • Replies 258
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

А ещё лучше - берете схему JLH-1951. Я как раз на ел34 её макетировал.

ВКН
ВКН

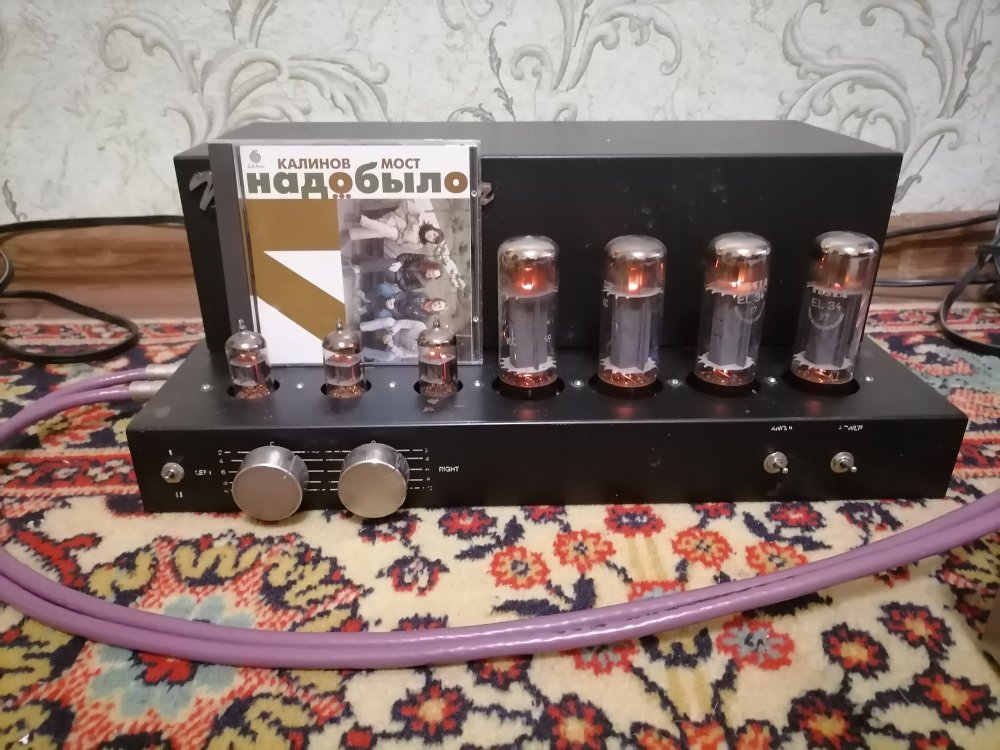

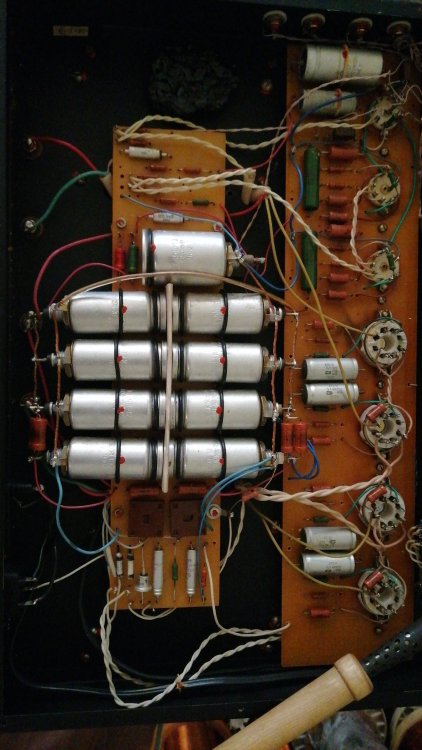

Долго запрягал.... но в действительности 6П3С сыграли оч. достойно! Две недели назад сдал заказной РР на 2А3 с автосмещением (предкаскад практически аналогичен: 6С5G BRIMAR + 6V6G COSSOR с ФИ-трансико

Cat777
Cat777

На тему "темы" ветки форума - Acrosound 6-50 с одного немецкого сайта и моя реализация в виде моноблоков (схема почти без изменений, добавлены задержки всякие, софтстарты и пр.):

Posted Images

Sergio Proficient

Sergio

Posted
Posted
2 часа назад, Georg57 сказал:

А что тут нового, обычную схему просто поставили в пятую позицию.

https://docviewer.yandex.ru/view/1067287832/?page=3&*=%2FBLsa9M3imCHgPJUo2cVPAhVKQd7InVybCI6Imh0dHA6Ly9tZXRhbGVhdGVyLm5hcm9kLnJ1L3FleGFydGljLnBkZiIsInRpdGxlIjoicWV4YXJ0aWMucGRmIiwibm9pZnJhbWUiOnRydWUsInVpZCI6IjEwNjcyODc4MzIiLCJ0cyI6MTY4MzA2ODU3MzgxMSwieXUiOiI0OTUzODk4MzQxNjgyNTc3ODk5Iiwic2VycFBhcmFtcyI6InRtPTE2ODMwNjg1NjgmdGxkPXJ1Jmxhbmc9ZW4mbmFtZT1xZXhhcnRpYy5wZGYmdGV4dD1UZXRyb2RlcytmaWcrMyZ1cmw9aHR0cCUzQS8vbWV0YWxlYXRlci5uYXJvZC5ydS9xZXhhcnRpYy5wZGYmbHI9OTc1Jm1pbWU9cGRmJmwxMG49cnUmdHlwZT10b3VjaCZzaWduPWQ3YjIwMDYzYmM3MWRhNmQxNzFmMTg3NmY1NGFmZTJjJmtleW5vPTAifQ%3D%3D&lang=en

  • Hmm... (-1) 1
BAA Master

BAA

Posted
Posted

Да, уж.
4сх1000А с общей сеткой, откуда Radio Frequency Coil собственно и есть.
При 325 на второй, тот самый kink будет около 325 что при 3кВ на аноде вряд ли как-то реально влияет. Конечно, при старании всё получится, но всё-же.
P.S. Не так давно видел нагреватель для плавки кремния, с ламповым таки генератором киловатт на 30. Лампа новая немецкая, на воде работает.

Sergio Proficient

Sergio

Posted
Posted

Для УНЧ, по большому счёту, особой разницы нет откуда питать вторую сетку, если не загонять лампу в сеточные токи.



Xрюн222 Mentor

Xрюн222

Posted
Posted
8 часов назад, BAA сказал:

Да, уж.
4сх1000А с общей сеткой, откуда Radio Frequency Coil собственно и есть.
При 325 на второй, тот самый kink будет около 325 что при 3кВ на аноде вряд ли как-то реально влияет. Конечно, при старании всё получится, но всё-же.
P.S. Не так давно видел нагреватель для плавки кремния, с ламповым таки генератором киловатт на 30. Лампа новая немецкая, на воде работает.

В резонансном усилителе класса С вообще мало что влияет :).

На трубной фабрике видел ( давно) генератор, лампочка понравилась :)

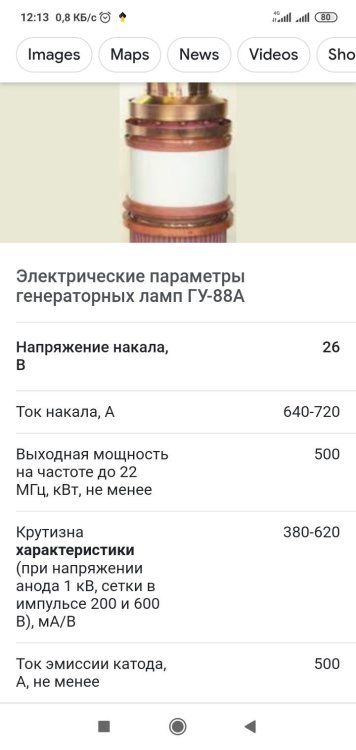

Screenshot_2023-05-03-12-13-44-520_com.android.chrome.thumb.jpg.de64f175b6a92b66a5f9df0bfdd9b00f.jpg

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Я даже знаю как трубы такой штукой варить.
Но суть в том что если на вторую сетку подавать больше, чем на анод при непревышении мощности, то пентоду ничего не будет.

  • 2 weeks later...
  • 3 weeks later...
  • 1 year later...
Cat777 Enthusiast

Cat777

Posted
Posted

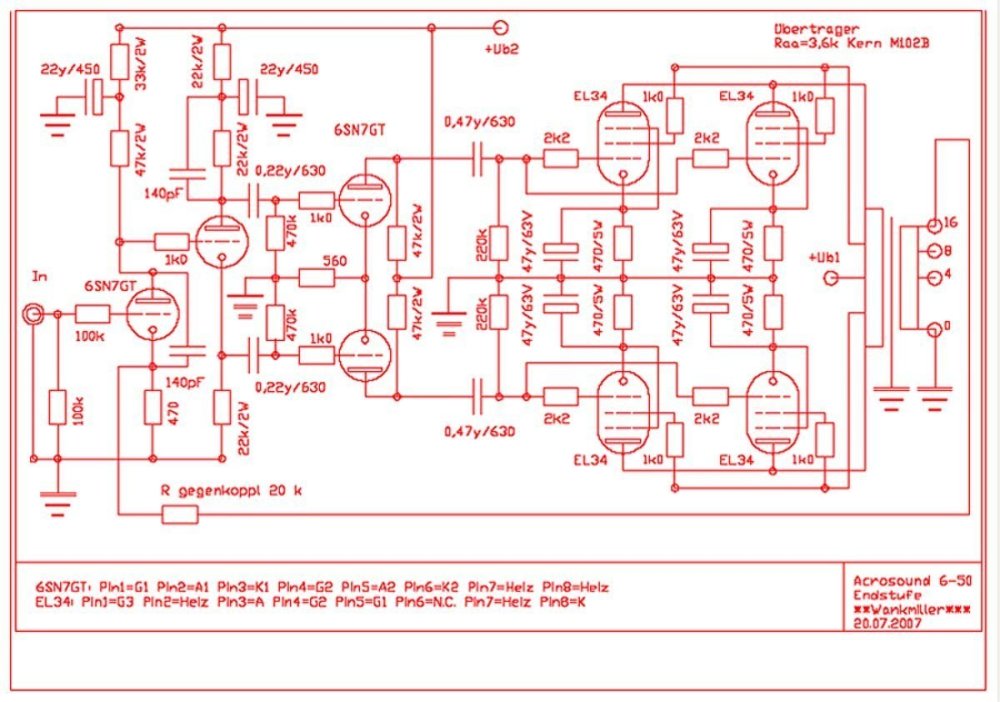

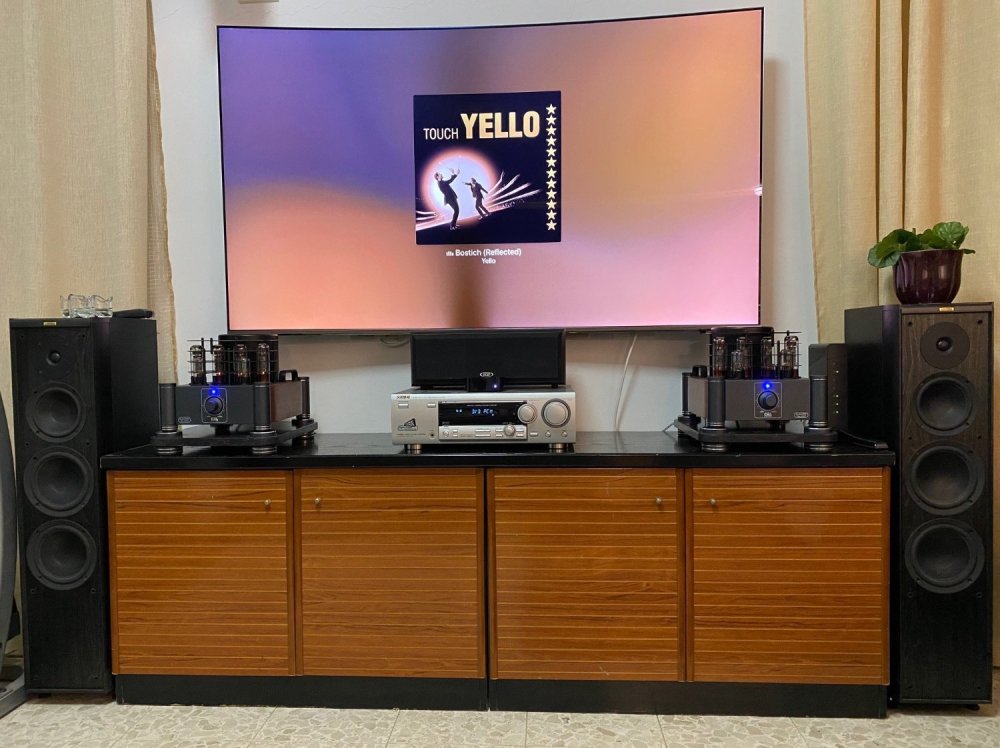

На тему "темы" ветки форума - Acrosound 6-50 с одного немецкого сайта и моя реализация в виде моноблоков (схема почти без изменений, добавлены задержки всякие, софтстарты и пр.):

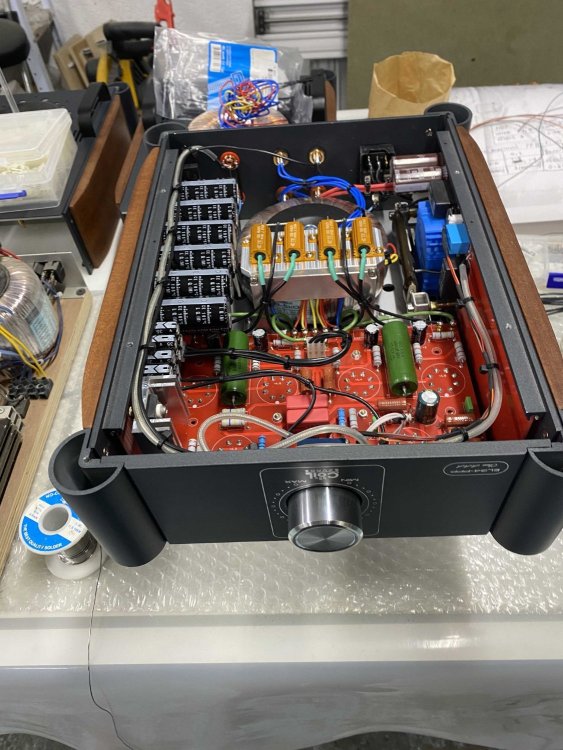

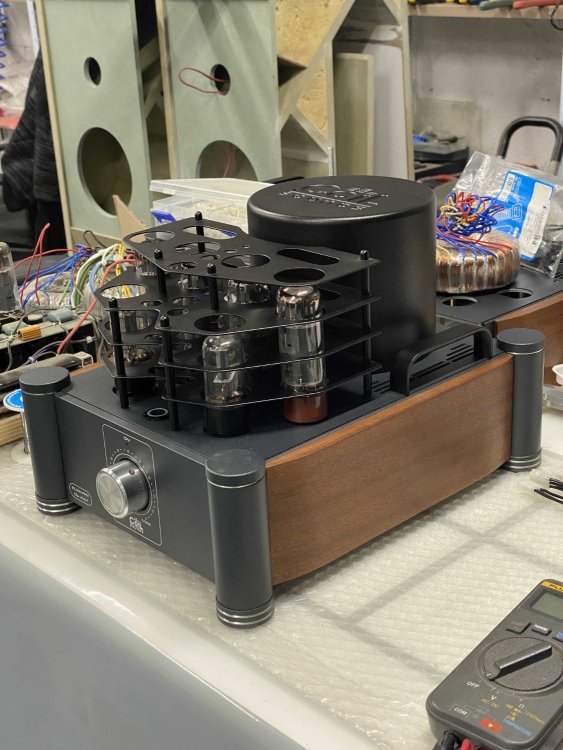

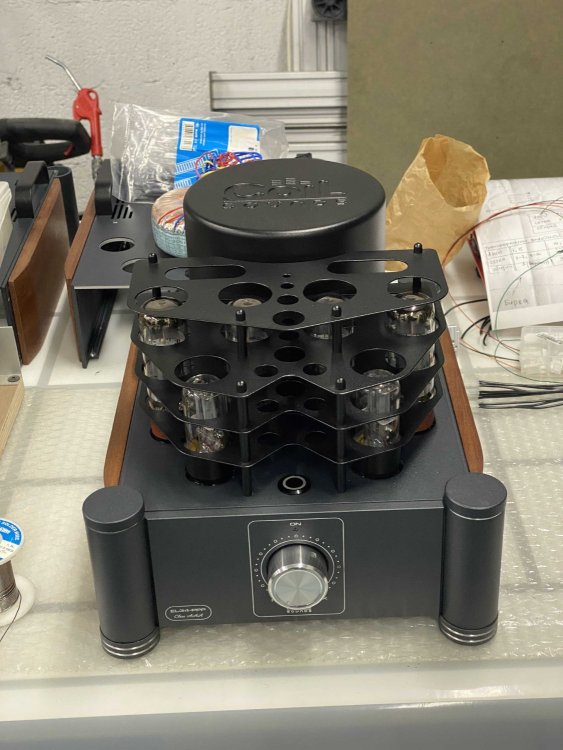

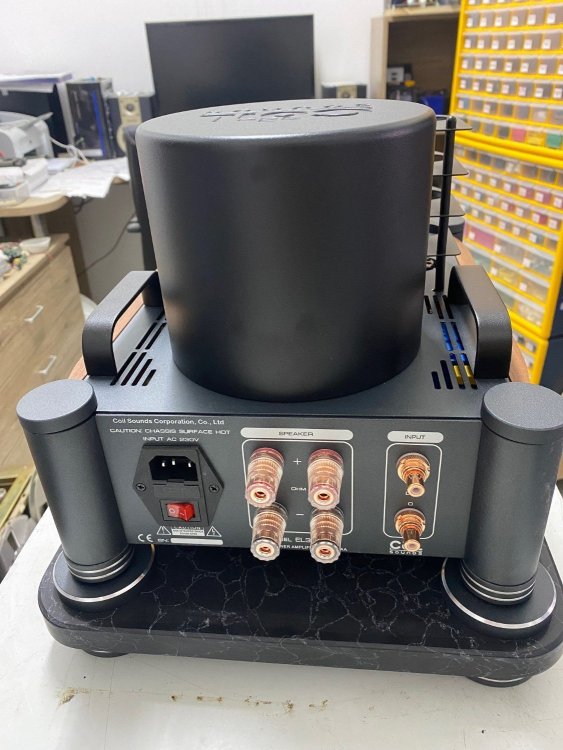

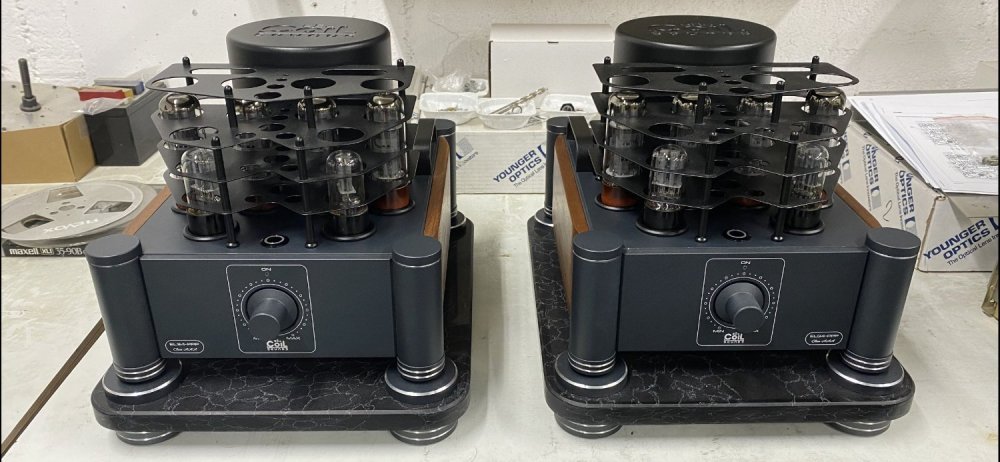

image.thumb.jpeg.16ac74c2100ab19aab297757d27fa3ad.jpeg8.jpg.2d3b7c044aa58d56682c93aa96078365.thumb.jpg.01844d3d136ba5a5d771d4c5734ed2de.jpg7.jpg.7ced0748417ed65eea20830e2d88a050.thumb.jpg.9e6cd62937dffc846f5cf73c655347b7.jpg2.jpg.b4a7d98adf285f36eb1abf5da65a47d2.thumb.jpg.1ab8ebf6b0e4fab39f6d4bc73f479d65.jpg3.jpg.99da6bcefc015d6da66ef85a9e7d1936.thumb.jpg.d1a8e4b287b92fe3c84967c19d1f221d.jpg4.jpg.2412dc1d4978dbeb2228615662ed1637.thumb.jpg.1c0466f5456b02faa4d2c2b5ac0d9fca.jpg5.jpg.35080f1160eac70f1d85a71b62e98baf.thumb.jpg.89916527618579ef1633ce62063dc0c3.jpg6.jpg.025113ec07fa4a2230d8fd2876086175.thumb.jpg.fc10f5c1d9d3d2ebf85d454a14a39389.jpg







  • Like (+1) 5
  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Скорее  "Усилитель Вильямсона". Классический. Причем, вариант с ошибкой :)... На исправление которой указывалрсь еще 70+ лет тому....

Cat777 Enthusiast

Cat777

Posted
Posted

У каждого свои предпочтения. На вкус и цвет, как говорится, все фломастеры разные:)

В двухтакте тор очень даже оправдан. Тем более моноблоки - это коммерческий проект. Клиентов устраивает с головой. Для себя же сейчас штудирую информацию по ГМ70 (или 845-ка). Буду пробовать и ту и ту. Тем более трансы есть от Бурана81 и для однотакта и для двухтакта и межкаскаднеые под эти лампы. Так что простор для творчества есть:)

Хотя... "для себя"... Кого я обманываю?! Сапожник без сапог:smile-03:

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
Posted

Не соглашусь. Тор на выходе требует примерно раз в полгода балансировать выходной каскад (в моем случае еще и раскачку) иначе неизбежная деградация по низким - лампы стареют по разному.

  • Smile 1
johnson1496 Master

johnson1496

Posted
Posted
Только что, johnson1496 сказал:

Ваше право, но десять лет эксплуатации.....

И тем  не менее успешная продажа. Важен ценник, осанну в свой адрес слушаю до сих пор.

Cat777 Enthusiast

Cat777

Posted
Posted

Балансировка периодически (если есть по схеме) зависит только от износа ламп. А он ОБЯЗАТЕЛЬНО будет разный! Отсюда и необходимость балансировать. При чем тут транс? То, что тор отличается по насыщению от обычного транса ещё не говорит о том, что он виноват в такой необходимости
