Предлагаю в этой теме делиться схемами и проектами двухтактных усилителей на EL34.

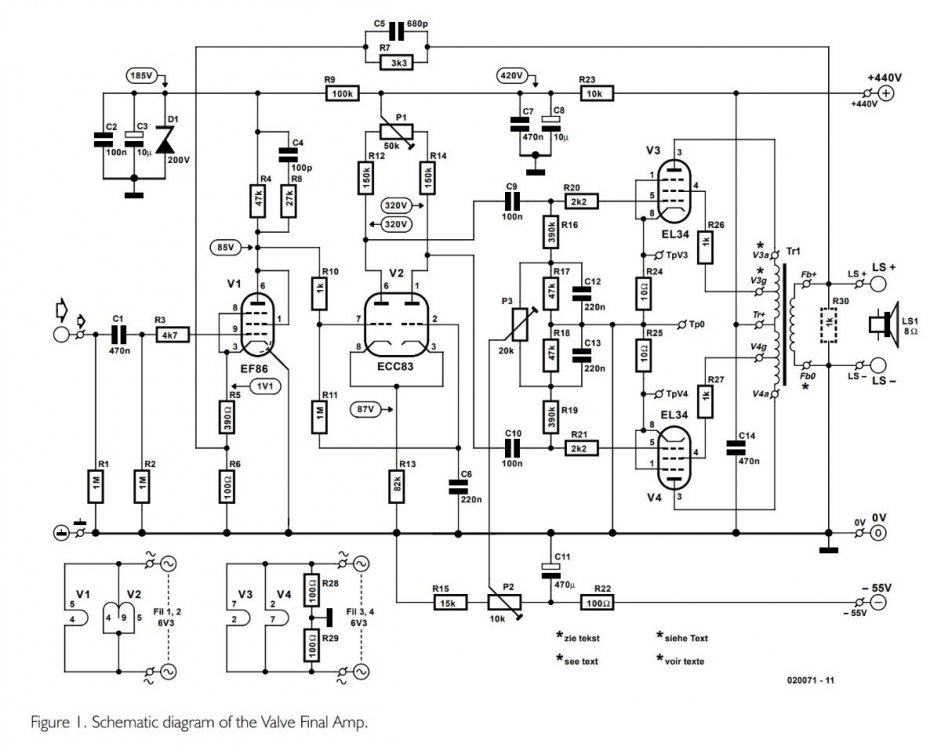

Ниже прикрепляю схему из журнала Elektor Electronics с описанием в пдф.

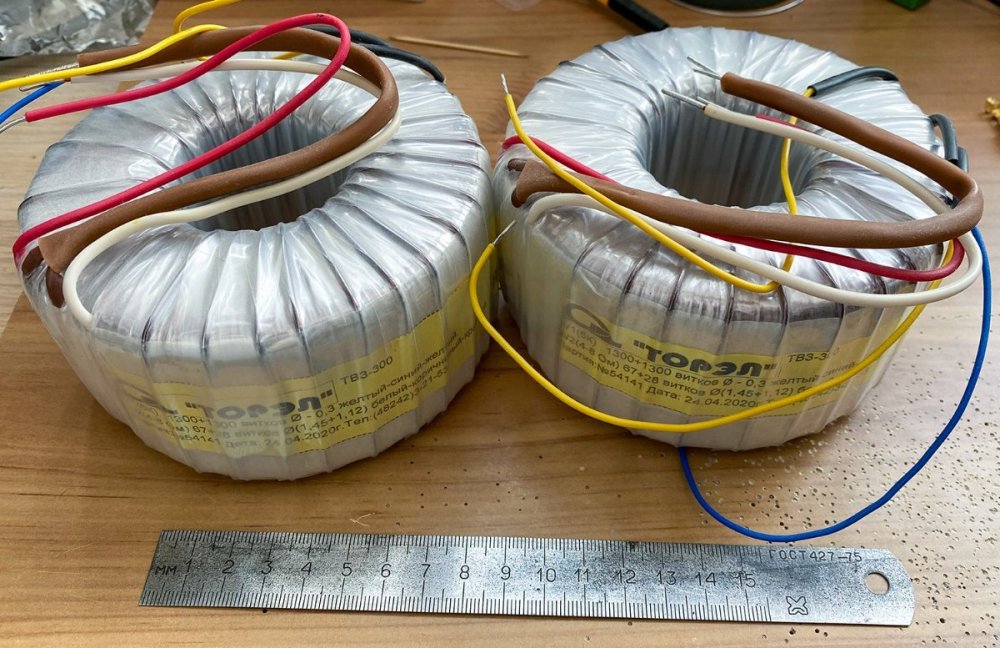

Залежалась у меня парочка выходных монстров, пора их куда-нибудь применить.

Снимок экрана 2022-04-03 133353.jpg


Valve Final Amp.pdf Valve Final Amp (2).pdf

  • Like (+1) 2
Posted
1 час назад, Valinor сказал:

Предлагаю в этой теме делиться схемами и проектами двухтактных усилителей на EL34.

Тут всё дело то в том, что схемотехника усилителей на EL-34 практически не отличается от схемотехники усилителей на тех же 6L6, 6П3С, ГУ-29 и других близких по параметрам ламп.

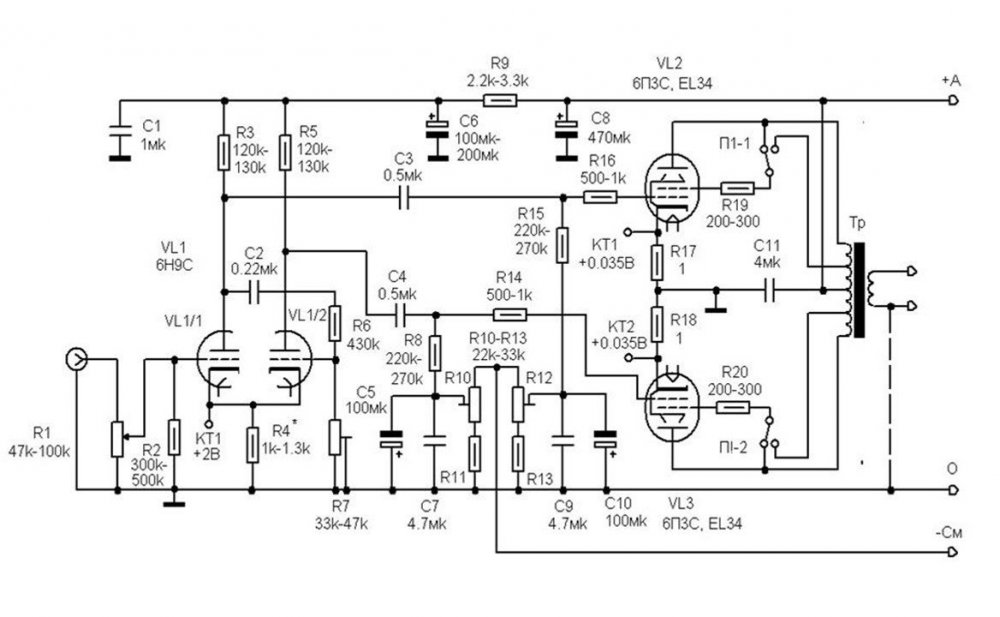

Ниже т.н. "Усилитель Манакова на 6П6С,6П3С и EL-34":


Или к примеру разве что-то мешает собрать на EL-34 классический "Вильямсон"?




  • Like (+1) 3
  • Smile 1
  • 2 weeks later...
Posted

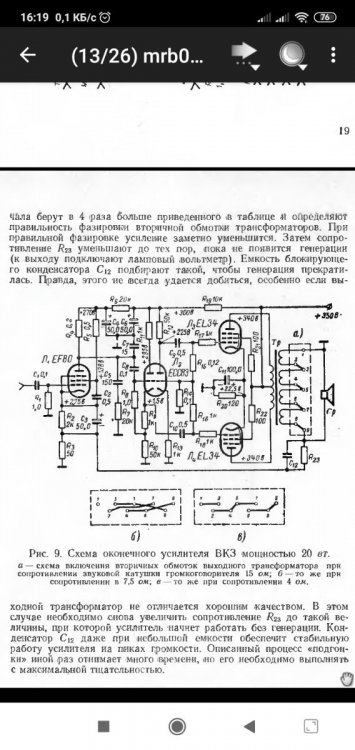

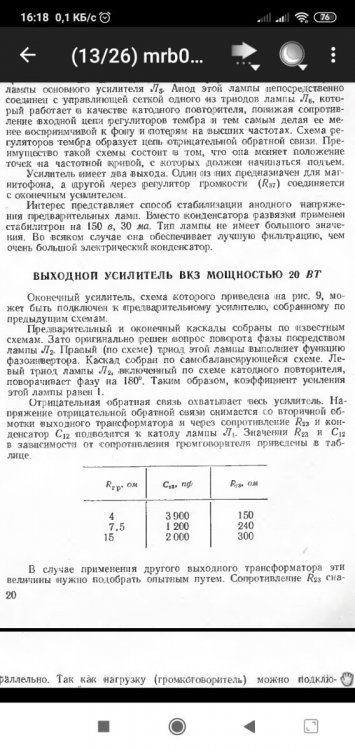

Т.наз. "Схема инженера Кюне", на самом деле, скорее - схема инженера Штудера В., ибо " Ревокс-59". Разделённый пополам ФИ с разделённой нагрузкой ?



Posted
В 03.04.2022 в 15:47, U.L.F. сказал:

т.н. "Усилитель Манакова на 6П6С,6П3С и EL-34"

Вот бы он ещё звуком радовал, так нет. ? Виной тому ФИ, без всякого сомнения.



В 03.04.2022 в 15:47, U.L.F. сказал:

"Вильямсон"

Слишком длинная ООС, Найквист был бы не вполне доволен, кмк.

Posted
1 час назад, Stan Marsh сказал:

Вот бы он ещё звуком радовал, так нет. ? Виной тому ФИ, без всякого сомнения.

Делал с таким НЕсамобалансирующимся фазиком два или три усилителя(уже не помню) с триодным выходным каскадом. Звучали очень хорошо(на тот момент нравилось). Сейчас бы не стал так делать, "концертино" с распределённой нагрузкой нравится больше(но для триодного РР выхода он как-бы не очень, из-за сильно разного выходного сопротивления плеч фазоинвертора).

Posted
1 час назад, U.L.F. сказал:

"концертино"

Это ФИРН? Насчёт "сильно разного выходного сопротивления" есть некоторое количество измерений, опровергающих это утверждение. Помнится, по ФИ на старом АПе была целая ветка. Там был даже Чейн-Стокс Ван-Скойк, но так и не выбрали самый-самый.

Posted

А "инженер Кюне" опубликовал её в Функшау в рубрике "Интересная схема"! А в следующем номере в этой же рубрике - предусилитель с регулировками и фоно к этому оконечнику.

  • 2 months later...
Posted

Здравствовать всем!

В 13.04.2022 в 16:36, Stan Marsh сказал:
В 03.04.2022 в 15:47, U.L.F. сказал:

"Вильямсон"

Слишком длинная ООС, Найквист был бы не вполне доволен, кмк.

А возможна покемоновская ОС в Вильямсоне? и пентодное включение выходных ламп? С отдельным питанием сеток? +300В. .... Понимаю что это уже не совсем Вильямсон..... и с фиксированным смещением ......

Posted
1 час назад, KonoV сказал:

А возможна покемоновская ОС...

Зачем Вильямсон? Берёте схему двухтактного "Покемона" О.Чернышёва, устанавливаете типовые режимы EL34 в выходном каскаде и получаете искомый вариант.

PP 6п41с.pdf

Posted

Спасибо!  Принял. Интересно без общей ОС.... и разные ФИ пробовать.... понятно что с привязкой к Uвх. ....  неустойчивость? высокий Кгр.?

Posted
27 минут назад, Сергей Ал. сказал:

Зачем Вильямсон? Берёте схему двухтактного "Покемона" О.Чернышёва, устанавливаете типовые режимы EL34 в выходном каскаде и получаете искомый вариант.

Да, знаю её, непосредственные связи....... жёстко привязывают.....  затрудняют момент экспериментирования.........

Posted
В 13.04.2022 в 20:04, Xрюн222 сказал:

А разделённый пополам ФИ с разделённой нагрузкой никто не пробовал ?

Вот и хочется оторвать ФИ от оконечника.....

и как раз попробовать)!

  • 8 months later...
Posted
В 21.06.2022 в 19:00, Xрюн222 сказал:

А ещё лучше - берете схему JLH-1951. Я как раз на ел34 её макетировал.

Спасибо за схемку. Решил собирать усилитель, отталкиваясь от нее.

Вот заодно немного перерисовал ее под EL34:




  • Like (+1) 3
Posted
34 минуты назад, Xрюн222 сказал:

Учтите, что чувствительность порядка 4...5 вольт на полную мощность.

Нормально. У меня и ЦАП на максималке выдает хорошо, и предом воспользуюсь, если вдруг не будет хватать. Для моих колонок такой двухтактник по мощности должен быть в самый раз.

Posted
43 минуты назад, Rezvoy сказал:

Это эстрадный вариант? Для домашнего пользования Rаа маловато.

Это домашний вариант. А почему маловато? Должно быть в самый раз:


Posted

Был опыт с японским усилителем, 4кОм на 8 Ом и 8кОм если с 4х Омного отвода. Мощность меньше на 30%, а звук много лучше.  Остановились с хозяином на триодном режиме и 8 кОмах. Правда мощность вполовину от штатной - 16Вт. И без ООС. Заодно и схему переделал. Хозяин впоследствии 6L6 предпочёл, а мне больше 6F6 глянулись, хоть и мощность не великая.


  • Like (+1) 2
  • Thanks (+1) 1
Posted
1 час назад, Rezvoy сказал:

Был опыт с японским усилителем, 4кОм на 8 Ом и 8кОм если с 4х Омного отвода. Мощность меньше на 30%, а звук много лучше.  Остановились с хозяином на триодном режиме и 8 кОмах. Правда мощность вполовину от штатной - 16Вт. И без ООС. Заодно и схему переделал. Хозяин впоследствии 6L6 предпочёл, а мне больше 6F6 глянулись, хоть и мощность не великая.


 А для чего LM317  в катодах драйверов?
