Recommended Posts

Posted




Может в симулятор загнать ? У меня трансформатор затерялся в LT , в прошлую систему находил доп . В эту пока нет. В общем опять на энтузиаста надёжа. :) Все не паять








  • Hmm... (-1) 1
  • 1 month later...
Posted

image-7-1.png.ca44c5ecdcbf26d08574db37bcbf35f3.pngНужен совет. При замене irf840 на 2sk3528 схема работает до опорного напряжения 400В, Uвх=460В. Нагружая на 75Вт, Uвх падает до 400В, Uст = 395В. Снижение опорного напряжения до 380В приводит к пробою транзистора и выгоранию R1 и R2. Как побороть? Поставить 840 транзистор не советуйте, надо именно 3528 заставить работать.

Posted
57 минут назад, Васянин Сергей сказал:

Поставьте стабилитрон на 15 в между затвором и истоком.

Спссибо за совет. Отпишусь каков результат.

Posted
5 часов назад, Андрей63 сказал:

Ещё диодик можно между входным напряжением и точкой  R1, R2,C2,VD1. Анодом в эту точку.

Спасибо. Принял.

  • 3 weeks later...
Posted

VD4 - должен быть стабилитрон вольт на 9...12, а не диод 4007, верно? И включить его правильнее между затвором и истоком?

Интересно, какое выходное сопротивление можно ожидать от такой схемы?

Posted

Т.е. если предположить по графику из даташита примерно 10А/10Вольт, то порядка 1 ом?

upd: не в тот график посмотрел. Крутизна для IRFP450 указана при токе 8.4А, напряжении Uds=50V, импульсы 2мкс с 2% заполнением. Вот и интересно, как именно можно оценить по даташиту крутизну при небольших токах, а значит, и выходное сопротивление этого повторителя.

Posted
1 час назад, ys7475 сказал:

Т.е. если предположить по графику из даташита примерно 10А/10Вольт, то порядка 1 ом?

upd: не в тот график посмотрел. Крутизна для IRFP450 указана при токе 8.4А, напряжении Uds=50V, импульсы 2мкс с 2% заполнением. Вот и интересно, как именно можно оценить по даташиту крутизну при небольших токах, а значит, и выходное сопротивление этого повторителя.

На малых токах ни как, лабораторку надо делать с нагрузкой и без .

Posted

the transconductance for the MOSFET can be expressed as (see MOSFET article)

{\displaystyle g_{\text{m}}={\frac {2I_{\text{D}}}{V_{\text{OV}}}},}

where ID is the DC drain current at the bias point, and VOV is the overdrive voltage, which is the difference between the bias point gate–source voltage and the threshold voltage (i.e., VOV  VGS  Vth).
Переводить наверно не надо, видно по размерности: верху амперы, внизу вольты.378.thumb.png.07849473d6b970faf4700cb3f0fd7784.png
Берем график тока стока от напряжения затвор-исток и исчисляем, касательную.
Хотя  бред зачем ставить многоамперный транзистор на миллиамперные токи...
действительно лабораторка с измерением проще.

  • Like (+1) 2
  • Thanks (+1) 1
  • 5 months later...
Posted
В 07.01.2024 в 00:00, юрий робертович сказал:


для тока потребления порядка 150мА и Анодном 300в какой перепад напряжения необходим на такой схеме оптимальный? Чтоб иипульсации минимальные были и транзистор не кипел... Вольт 10 достаточно будет?

Posted
1 hour ago, Климентий said:

для тока потребления порядка 150мА и Анодном 300в какой перепад напряжения необходим на такой схеме оптимальный? Чтоб иипульсации минимальные были и транзистор не кипел... Вольт 10 достаточно будет?

Ну типа чтобы падение было как минимум больше размаха пульсаций + некий запас, хотя-бы вольт 10, лучше 20. При 20В и 150 мА это всего 3 ватта. Ну еще и не должен сгорать при заряде конденсатора(ов)  в анодных цепях. Кстати работать на конденсатор такой штуке не понравится.
И да: если ЭТО дроссель - то я - балерина.

Posted
3 часа назад, BAA сказал:

Ну типа чтобы падение было как минимум больше размаха пульсаций + некий запас, хотя-бы вольт 10, лучше 20. При 20В и 150 мА это всего 3 ватта. Ну еще и не должен сгорать при заряде конденсатора(ов)  в анодных цепях. Кстати работать на конденсатор такой штуке не понравится.
И да: если ЭТО дроссель - то я - балерина.

ДРОССЕЛЬ - это народное название... Кто-то внедрил в сети и так прижилось... Понятно что это нидроссель.

Кстати у меня однажды в однотакте 1800мкФ после такой схемы стояло и ничего... Работало все идеально... Плавный пуск... Анодное было как струна...



Posted

Дроссель с б м нормальной величиной индуктивности для усилителя лучше, он еще и энергию запасает. Электронный "дроссель" только для малых токов кмк годен.

Posted

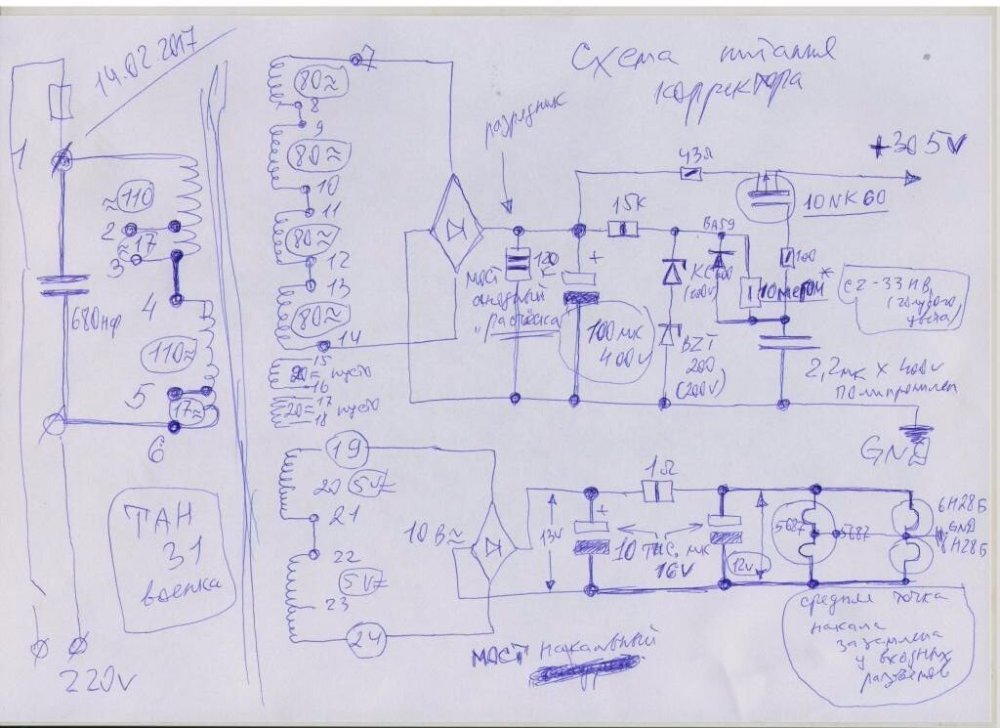

Спаял корректор по Торресу, там электронный дроссель, слушал, вроде нормально, потом смотрю, НЧ динамик гуляет, туда-сюда шевелится, думаю, наверное пластинка горбатая, поднял головку, все равно гуляет, подключил осциллоскоп на выход и увидал такое


Провальчик это я на кухне чайник включил - выключил, вставил в электронный дроссель стабилитроны и все стало красиво.



зы. А чего файлы изображения .png  не вставляются?

Posted
2 часа назад, AlexKorotov сказал:

Дроссель с б м нормальной величиной индуктивности для усилителя лучше, он еще и энергию запасает. Электронный "дроссель" только для малых токов кмк годен.

Вот уж не только для малых токов... У меня в SE на 6с41с стояли ЭД на полевиках. При токе порядка 150мА... Никаких проблем не было...

  • Like (+1) 1
Posted
2 часа назад, AlexKorotov сказал:

Дроссель с б м нормальной величиной индуктивности для усилителя лучше, он еще и энергию запасает. Электронный "дроссель" только для малых токов кмк годен.

Кстати, возможен ли аналог "фильтра (после выпрямителя) c L-входом", но с "электпонным" "дросселем"? :smile-55:
