 По ряду причин гальваническая связь в DIY конструкциях (и не только) встречается реже по сравнению с трансформаторной или конденсаторной. Естественно каждый тип имеет свои преимущества, но бывают технические задачи имеющие единственное решение.

Posted

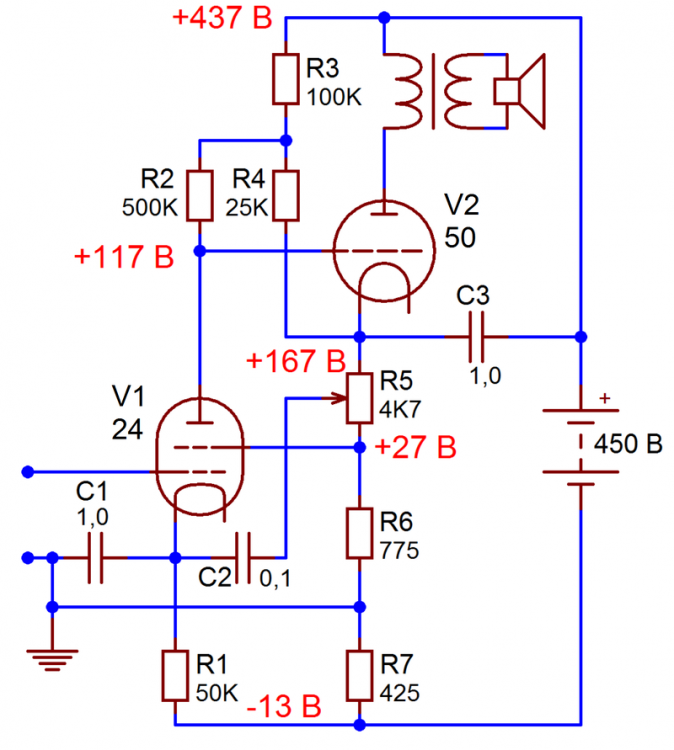

 Пожалуй самым известным усилителем с данным типом связи является Loftin White. Идея чрезвычайно проста, имеет минимум деталей и может быть реализована на широком спектре ламп с соответствующим пересчетом режимов и номиналов.


  • Thanks (+1) 2
Posted

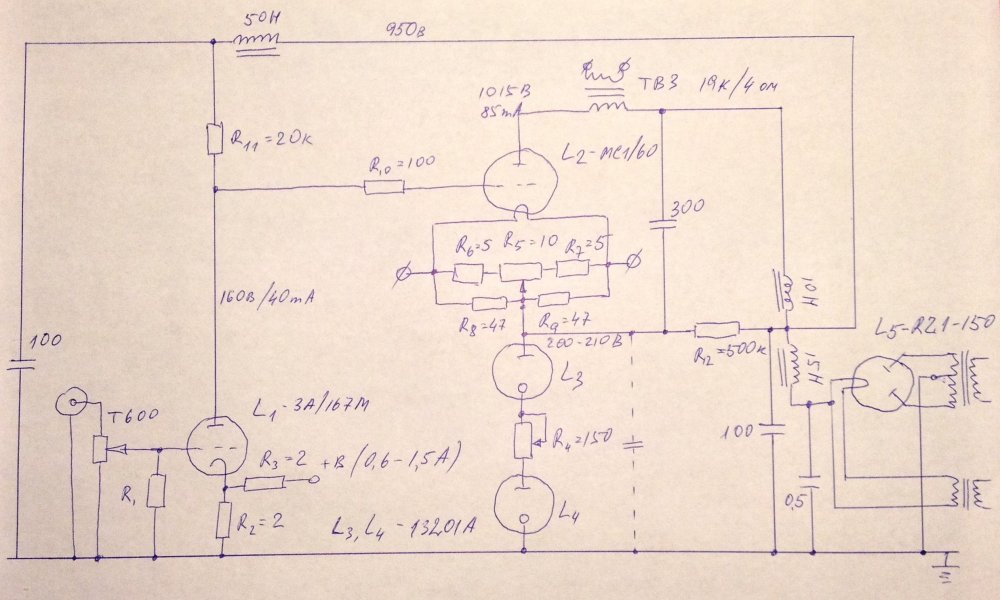

Не знаю с чем связано, но нигде не встречал LW на 211_х. Свой вариант уже выкладывал, но и тут будет в тему.


  • Like (+1) 2
Posted

С чем связано?  Я бы например побоялся решиться на такое.

  И лампы жалко (дорогущие)...вдруг какая авария.

Это ты у нас технарь отчаянный.:smile-55:

Posted
42 минуты назад, Кружка сказал:

нигде не встречал LW на 211_х

Мы делали на 6П9+ГМ-70. Но без стабиловольтов, с резистором в катоде. 6П9 был в пентоде, кстати. Схему я тоже выкладывал, но она вряд ли сохранилась.

  • Thanks (+1) 1
Posted
40 минут назад, ДимДимыч сказал:

  И лампы жалко (дорогущие)...

вдруг какая авария.

Лампы можно применить экранированные или косвенные. Никто не заставляет использовать именно оригинальную 211. Есть аналогичные триоды мощнее и гораздо дешевле. Хочешь сэкономить - не используй раскрученные годами и производителями типы.

Боязно? - сделать защиту по току. Можно даже не заморачиваться и приобрести готовые платы такого плана.



32 минуты назад, Stan Marsh сказал:

Мы делали на 6П9+ГМ-70. Но без стабиловольтов, с резистором в катоде. 6П9 был в пентоде.

Тоже думал, но в мою схему тогда просится пентод с 95в на экранной сетке, что значительно сужает выбор.

Posted

УПТ от входа до ТВЗ конечно идеальный вариант, но ведь никто не запрещает и комбинацию различных связей в одной конструкции. Скажем при 3х каскадах так и просится соединить пару по гальванике.

Взять тот же OnGaku - 4 каскада / один переходной конденсатор.

Posted

Не забывает нас портальцев  А.Бокарёв.

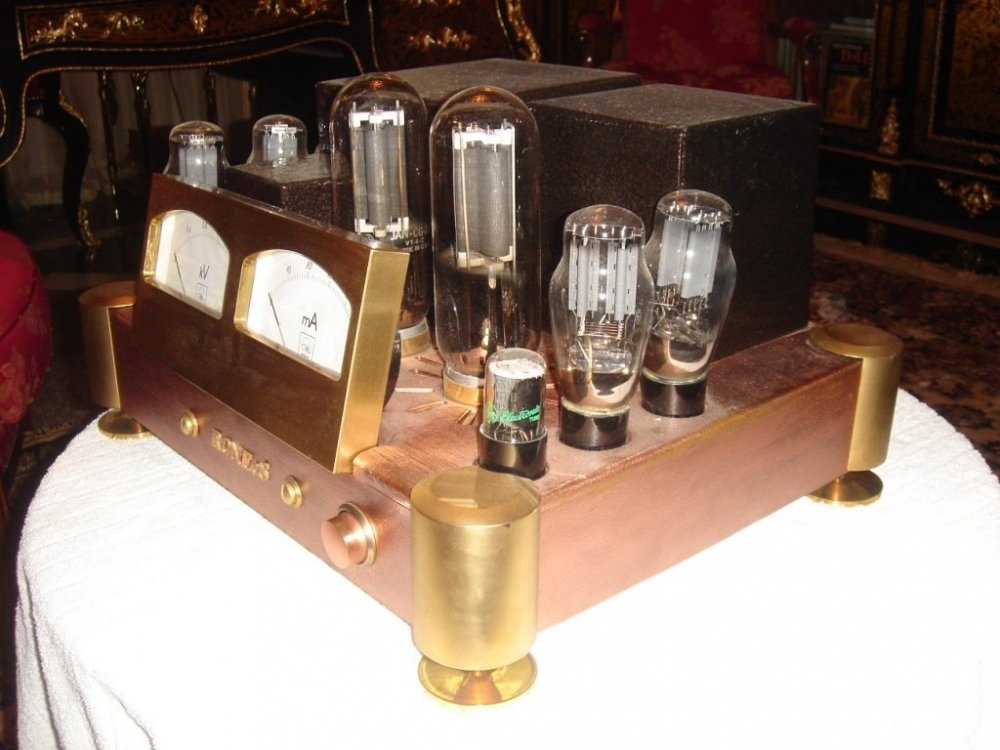

Только что мне скинул фото лофтина на 2-х в параллель 211.

Раскачка СРПП 6SN7.    Выходник танго x-5s.

Дословно:  честные 20Вт.

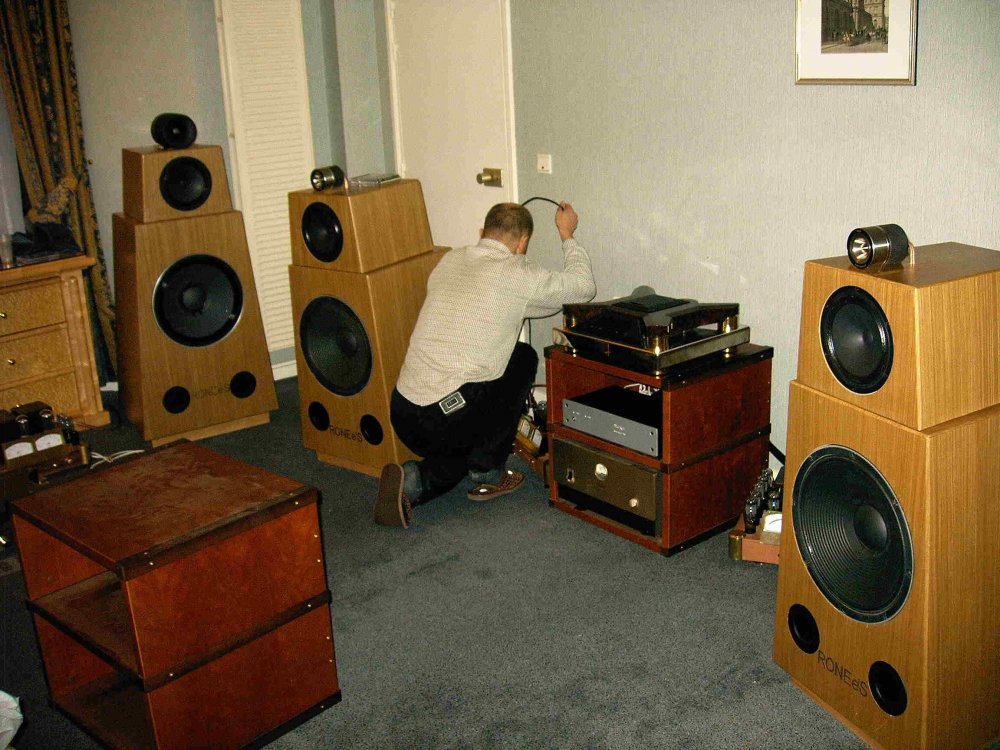

   Александр этот усилитель в 2006-м году выставлял на какой то выставке.

   Схему я попросил нарисовать....но не знаю будет ли.

     Поленится факт.  А хотелось бы посмотреть, хотя бы вкратце чего рисонул.



  • Like (+1) 1
Posted
57 минут назад, Кружка сказал:

Да, там 950в на драйвер читать после дросселя. Писал ранее.

У Вас после дросселя 1050 В на аноде. Так где там 950 ?

Posted

Дросселя Parmeko 50H/50mA активное сопротивление что-то в районе 1,6кОм; соответственно падение на них порядка 65в. Схему рисовал по памяти, по просьбе интересующихся. Десяток вольт туда-сюда, не принципиально.

Posted
40 минут назад, ДимДимыч сказал:

Не забывает нас портальцев  А.Бокарёв.

Дима, а чего он сам не зарегится на форуме?

  • Like (+1) 1
Posted

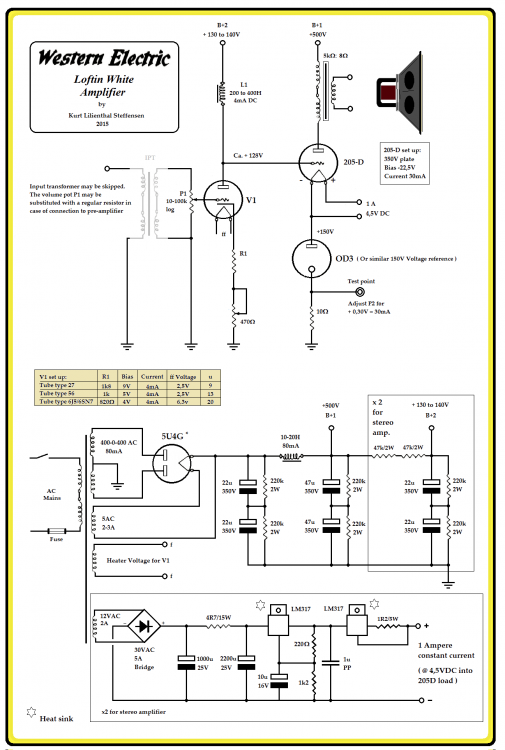

гальваническая связь, кондеры...трансформаторы...ну жесть просто!  Вот схема истинно лампового усилителя, чистейшая лампа - душа прям ! А то слушаем понимаешь ли конденсаторы, трансформаторы какие то и называем ламповый усилитель, тут и лофтин не спасает. Вот истинно звук с лампы -


Аминь!

  • Like (+1) 2
Posted
3 часа назад, Agats сказал:

гальваническая связь, кондеры...трансформаторы...ну жесть просто!  Вот схема истинно лампового усилителя, чистейшая лампа - душа прям ! А то слушаем понимаешь ли конденсаторы, трансформаторы какие то и называем ламповый усилитель, тут и лофтин не спасает. Вот истинно звук с лампы -


Аминь!

Это была бы идеальная схема ЛУНЧ, если бы не параллельное включение ламп...

Posted
10 минут назад, Den101 сказал:

если бы не параллельное включение ламп...

Есть вариант: две штуки 6С33С.

Ах да, там тоже две лампы в баллоне.

Posted

а чем плохо оно? в 2А3 так же параллельные лампы...в АД1 кажется ..да во многих баллонах, и ничего, даже стоят космических денег

Posted

Я понимаю, неизбежный разбег в реальной геометрии системы.

Давайте всё же согласуем: одна электронная система в лампе - это одна. Две, три, четыре системы в одном баллоне - это параллельные лампы.

  • Like (+1) 1
Posted

вот я об этом и говорю, от 2А3 привет тогда всем, две системы там- параллельные лампы

Posted
1 час назад, Stan Marsh сказал:

Есть вариант: две штуки 6С33С.

Ах да, там тоже две лампы в баллоне.

А если взять 6C41C и динамик на 16 Ом?
