Ну тут как бы дифкаскад и есть, классический, только к нему добавили истоник дифференциального сигнала-ФИ на "разделённой нагрузке".

Можно даже разделить "дифкаскад" на два независимых каскада, суть не изменится. Деталек только прибавится.

Суть зеркальная симметрия.

  • Replies 455
  • Created
  • Last Reply

Top Posters In This Topic

Posted

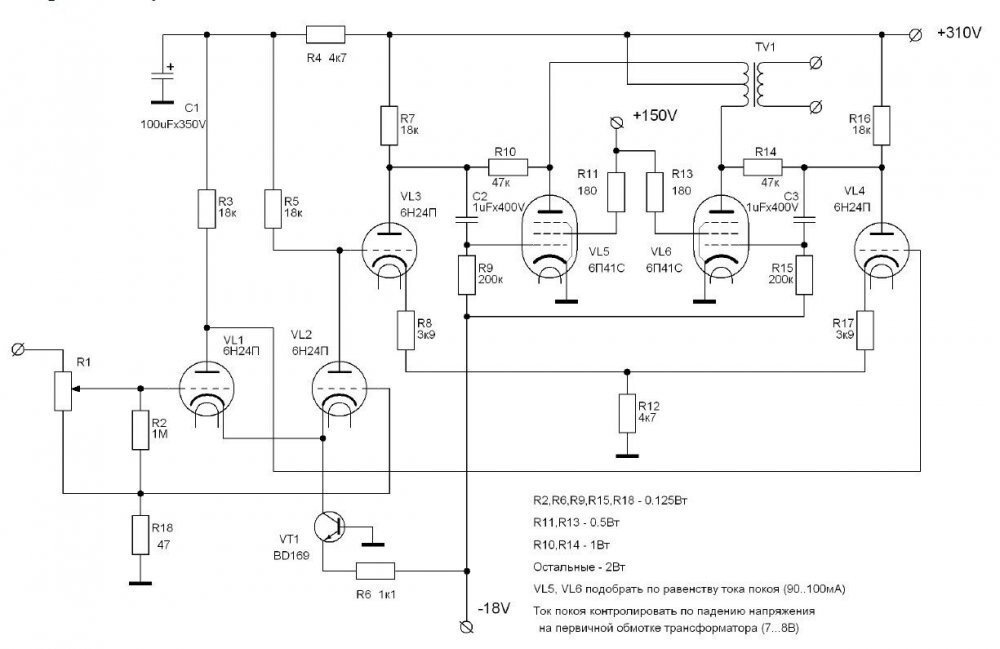

Либо сделать как у Ризкина, смотрим Муллард:






Тогда даже с триодом на входе усиления будет достаточно для ООС. И в ФИ можно поставить не жидкую 6Н2П, а что-то более подходящее.

Posted

Дифференциальный каскад является таковым пока на его входы подаётся "дифференциальный" сигнал.  А в этих случаях это просто два каскада с катодной связью. Один усилительнай каскад с общим катодом, второй усилительный каскад с общей сеткой. Между ними катодная связь через общий резистор. Тут нет дифференцирования и каскады не зеркальны.

Posted
2 часа назад, ТимВал сказал:

А у двух последовательных триодных каскадов можно иметь эффект компенсации (если триоды подобраны) и получить линейность без ООС.

О какой компенсации речь? У нас двухтакт в классе А, там и так вся синфаза "компенсируется" под корень, куда уж еще?

Posted
2 часа назад, Stan Marsh сказал:

Вот диф(ФИсКС), если ему ИТ в катод или длинный хвост, то будет симметрично.


Кроме того что этот ФИ будет такой же симметричный как и с разделённой нагрузкой, то он ещё будет и усиливать. Если я правильно помню, то его усиление составит Mu/2. Его применение рациональнее, так как в предложенной схеме уже есть минусовое нижнее питание..

Или можно обратить внимание, как Вы Станислав правильно заметили, на параллельную ОС, что и оправдывает включение в схему ФИ с длинным хвостом.

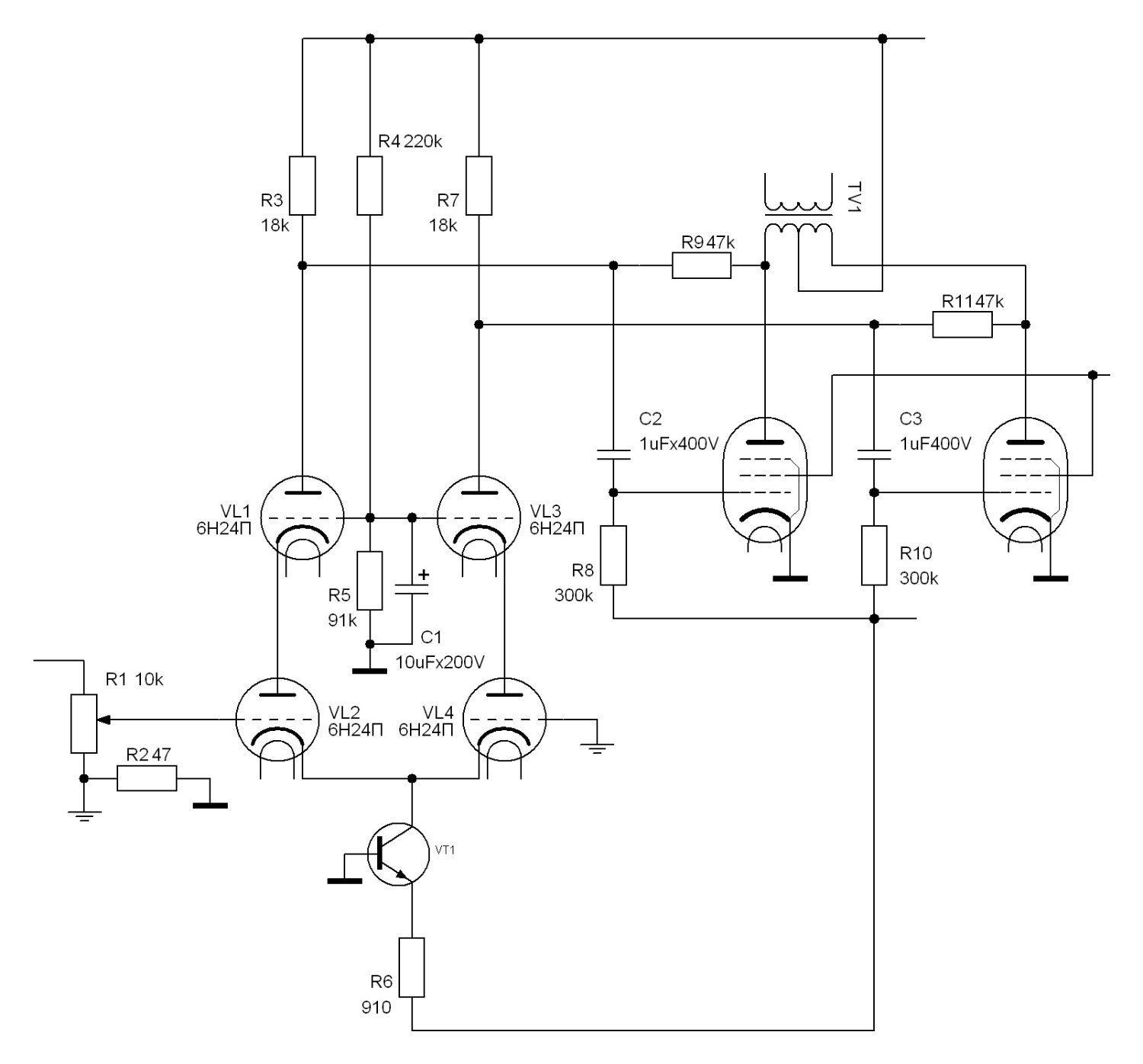

К примеру мне нравится идея от Олега Чернышёва, где это и реализовано. Первый на прямых связях в предварительном каскаде, второй выполнен по каскодной схеме.

Итого, минус два разделительных конденсатора из схемы.
