Recommended Posts

Posted

Это ни при чем. МС головки, по  определению, в базе  работают с трансформаторами 1:10-20-40. Катод хоть на землю посади, для МС входа все равно будет шуметь больше, чем надо. Или впритык. Не хотят, понимаешь, электроны строем ходить... И на катоде пятна, как на солнце...

  • Like (+1) 2
Posted
5 минут назад, Андрей63 сказал:

Я бы не стал сравнивать серийные профессиональные аппараты со схемотехникой любительской, совершенно разные задачи при конструировании, основанные в первую очередь на повторяемости конструкций с учётом большого разброса параметров радиоэлементов.

Не буду утверждать, но, не исключено, что разработчики проф.техники все-таки "что то такое знали!", но, с другой стороны, будем снисходительны, аудиопортал (-ы) им был недоступен...  Поэтому какой с них спрос...

  • Like (+1) 1
Posted
2 minutes ago, Андрей63 said:

с учётом большого разброса

У отобранных ламп??? Посетите сайт. Вряд-ли "средний" аппарат раскупается сотнями тысяч.
За 40 лет никогда не подбирал ничего, кроме резисторов и конденсаторов.

Posted
16 часов назад, Ollleg сказал:

Кстати, есть схемы тех корректоров, что используют на профессиональных студиях?

Через некоторое время пойдем на 3й круг? :smile-57:

Тогда еще порекомендую добавить к рассмотрению Шур SE1 и, ну, скажем ЕМТ 139 st.

Posted
1 час назад, BAA сказал:

А зачем на студии корректор LP.

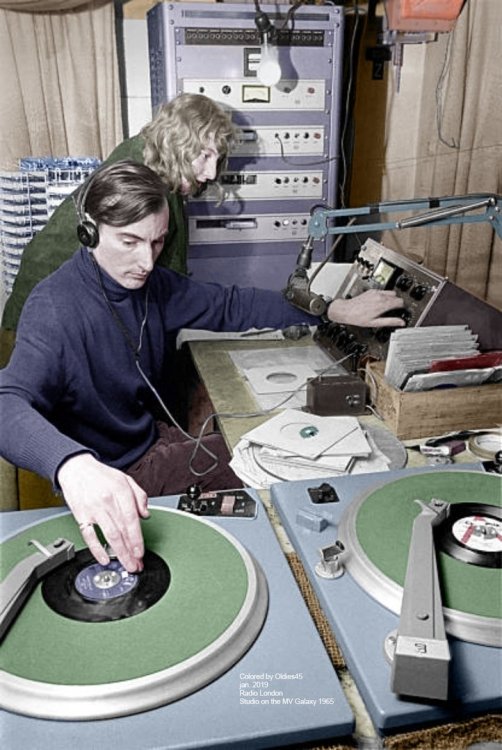

Это были корректоры для радиовещательных студий - как и сами эти вертушки EMT , Gates , QRK, Garrard ,  и прочие


Posted
1 minute ago, vs music said:

Это были корректоры для радиовещательных студий

Не подумал... болтали со звонившим, пока пластинку ищут... в кино было.

Posted
3 минуты назад, vs music сказал:

Это были корректоры для радиовещательных студий - как и сами эти вертушки EMT , Gates , QRK, Garrard ,  и прочие

Например, только что упомянутый wv-2 был НИ РАЗУ не радиовещательный. ЕМТ тоже, но там были доп. навески на случай радиовещания.

Posted
7 минут назад, Xрюн222 сказал:

ЕМТ тоже, но там были доп. навески на случай радиовещания.

EMT - тоже бродкастовое оборудование . И их  корректоры тоже - как ламповые , так и транзисторные . Именно из радиовещательных студий все эти вертушки и появились в продаже на аукционах - после того , как эти радиостудии стали избавляться от аналоговой техники . Вертушки то эти выпускались фактически  штучно ...

Posted
38 минут назад, Ollleg сказал:

Просьба так и писать - схема СТУДИЙНОГО корректора.

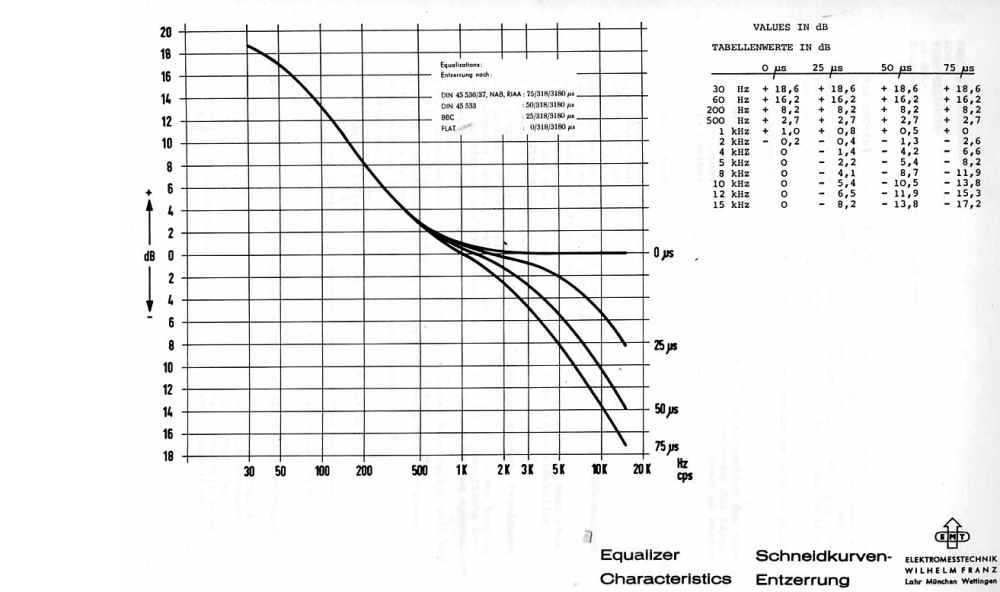

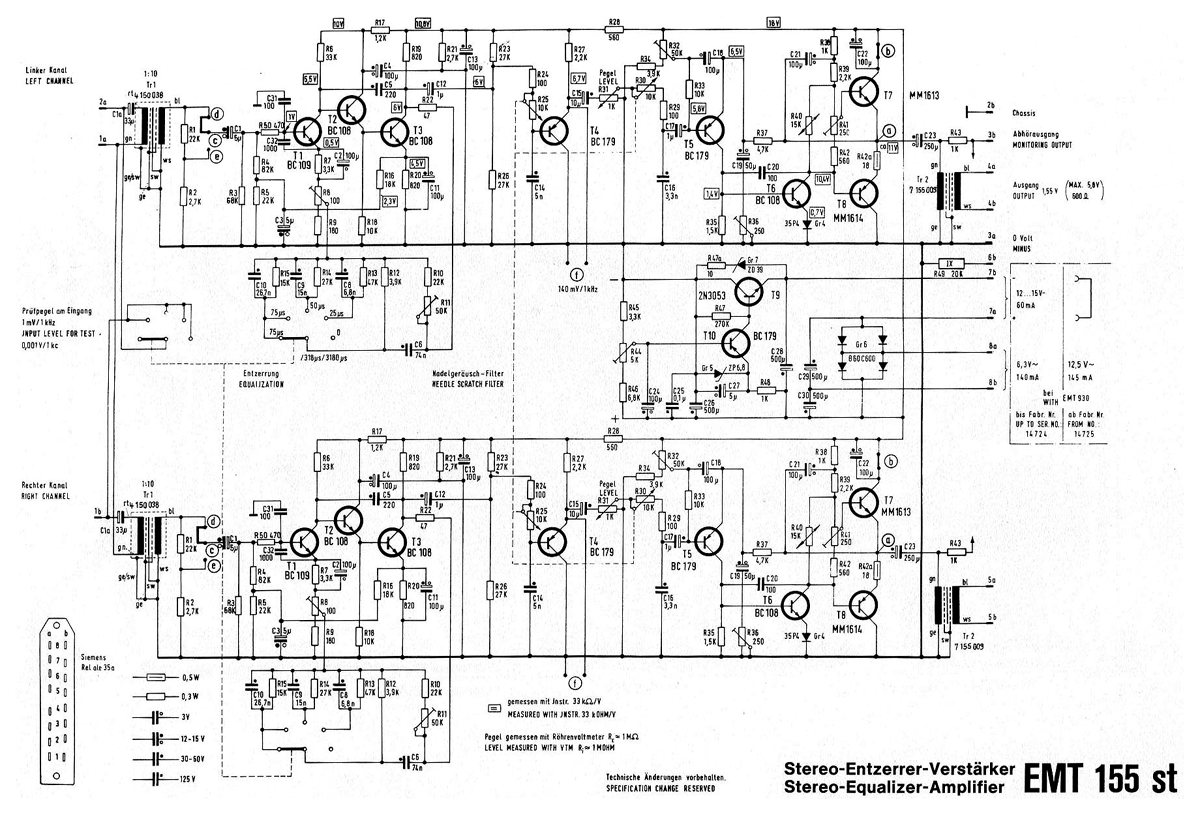

Студийный корректор EMT-155 с переключением на 4 типа коррекции


Снимок экрана (1633).png

  • Like (+1) 2
Posted
13 минут назад, vs music сказал:

EMT - тоже бродкастовое оборудование . И их  корректоры тоже - как ламповые , так и транзисторные . Именно из радиовещательных студий все эти вертушки и появились в продаже на аукционах - после того , как эти радиостудии стали избавляться от аналоговой техники . Вертушки то эти выпускались фактически  штучно ...

Нет, ЕМТ отнюдь не штучно. Даже их за много лет незнамо сколько наклепали Американские и тем более.

Posted
20 минут назад, Xрюн222 сказал:

Нет, ЕМТ отнюдь не штучно. Даже их за много лет незнамо сколько наклепали Американские и тем более.

Конечно ,  довольно много профессиональных вертушек сделали в 60-70-е годы - по заказу вещательных корпораций . В одной только Америке была широчайшая сеть вещания , налаженная с 30-х годов . Да в других странах тоже . А в каждой студии было не по одной вертушке ...Пока эти радиостудии применяли вертушки для своей работы в эфире - фирмы производили и поставляли им такие вертушки . Поэтому и диски на многих таких вертушках  были гораздо большего размера  - поначалу был такой  формат студийных пластинок (16 дюймов)  . Есть каталоги этих  компаний , которые производили  вещательное оборудование - там показаны  и передатчики  для эфира , и вертушки с корректорами , и много всякого другого .

Posted
16 минут назад, Xрюн222 сказал:

Может, на ЕМТ66 найдется что нибудь?

На 66-й если и появится схема в свободном доступе ,  то наверное - лет через 20 , не раньше . Изделие-то еще выпускается и продается ...

Posted
2 минуты назад, BAA сказал:

Это не то?

Это 139-я модель . 66-й - современный аппарат , думаю - там схема отличается от старых моделей . У  ЕМТ было несколько моделей корректоров - были и ламповые ,  и кремниевые , и микросхемный был  , и даже на германии был один корректор ( только вот схему от него не найти ) .

Posted

Это не я присылал. Для того что бы "рассмотреть" как предыдущие, вполне достаточно. При внезапном (и необъяснимом) интересе, наверное, где-нибудь да найдется.

Posted
2 часа назад, Ollleg сказал:



______________________________________________________________________

Ни у кого нет схем студийных корректоров, кроме тех, что Никита Сергеевич уже постил ?









П.С. Просьба так и писать - схема СТУДИЙНОГО корректора.

Спасибо!

Есть EAG  SH911. Если кому-то интересно, - выложу или отправлю на почту. В свое время имел такой... самые лучшие воспоминания.

  • Like (+1) 2
Posted

Интересная штука, согласен!Чинил такой и другой раз еаг901. Правда, аналогичный по решениям другой такой американский, таки внимания не привлек,будучи выложенным в ветке...

Posted
9 hours ago, vs music said:

На 66-й если и появится схема в свободном доступе

Боюсь что схема на 797 или 4898 или 1632/42 вас не впечатлит. Надеяться что они будут искать NOS лампы между 20 и 40 года, или 170 и иже с ними, думаю не стоит. Тут вам не хай-енд.

Posted
14 минут назад, BAA сказал:

Боюсь что схема на 797 или 4898 или 1632/42 вас не впечатлит. Надеяться что они будут искать NOS лампы между 20 и 40 года, или 170 и иже с ними, думаю не стоит. Тут вам не хай-енд.

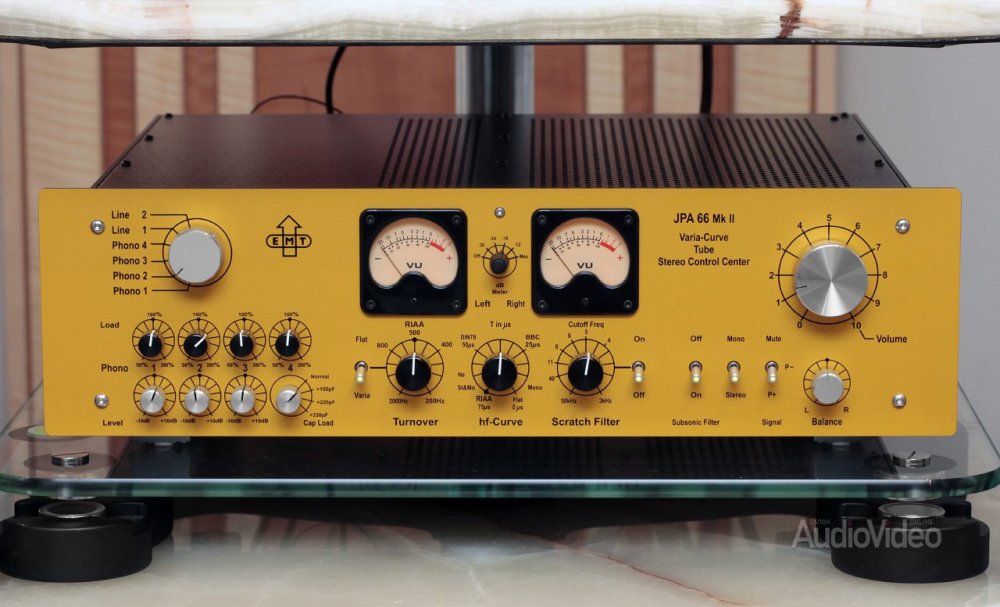

Схема 66-й модели - ламповая . Там есть конечно микросхемы , но звуковой тракт - ламповый . И цена вполне хай-эндовская .


Posted
10 minutes ago, vs music said:

Там есть конечно микросхемы , но звуковой тракт - ламповый

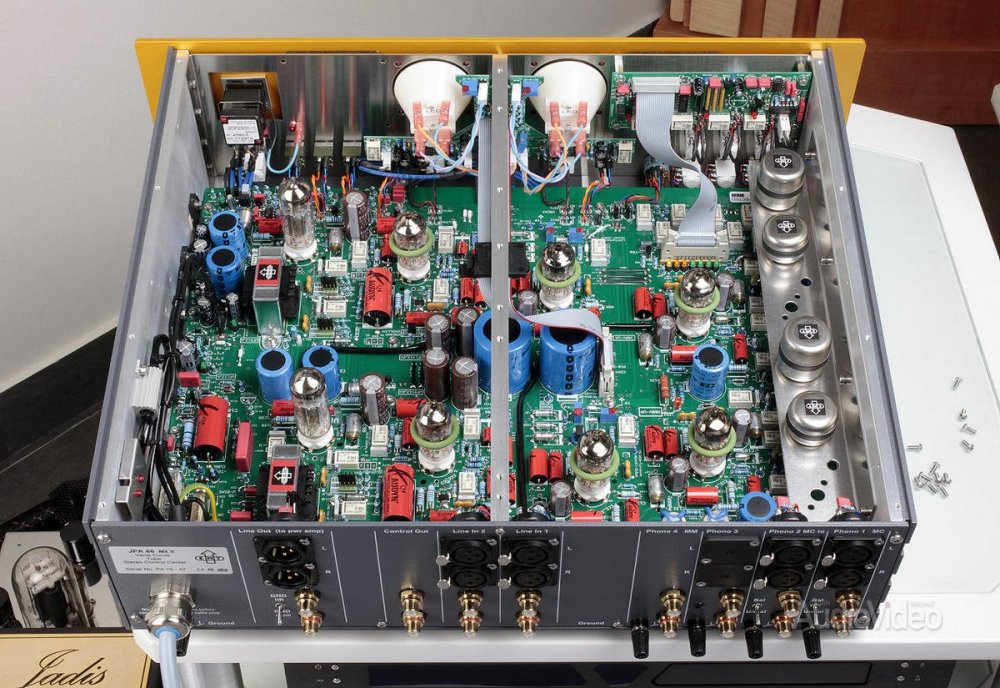

Тогда вряд-ли схема сильно отличается, там скорее надежность и воспроизводимость параметров, то есть качество. Входные/выходные трансы видно, WIMA, BC электролиты, что-то спецмаркированое красное, мелкие емкости полисторол. Релюхи.
На закусь
 "Кроме того, в связи с лучшей проводимостью металлической фольги, угол потерь, у конденсаторов Audyn Cap Kp-Sn, в 10 раз меньше, чем у обычных полипропиленовых конденсаторов. "
Опять у маркетологов олово лучше алюминия проводит и диэлектрические потери от обкладок зависят.

Posted
3 часа назад, BAA сказал:

Релюхи.

У этого девайса  много цепей коммутации - несколько входов , разные типы коррекции , настройка под картридж , фильтры и пр.  В своем роде - довольно уникальное изделие .


  • Like (+1) 1
Posted
16 минут назад, vs music сказал:

В своем роде - довольно уникальное изделие .

К счастью, звуком он отнюдь не уникален.

Posted
23 минуты назад, Stan Marsh сказал:

К счастью, звуком он отнюдь не уникален.

Для счастливых владельцев точно к счастью? :smile-57:
