johnson1496 Posted September 8, 2022 Author Share Posted September 8, 2022 Коллеги, давайте ближе к теме. Представьте такую стойку в двадцатиметровой квартире среди ковров и мягких кресел. Это нонсенс. Вчера прикинул размеры моноблоков. Понял, что насчет 25-30 кг погорячился, скорее 35-40. Это с учетом диодов и электролитов ( BHC) в питании, но с дросселем и пленкой в качестве первого конденсатора. ТЕпловыделение не более 120 Вт, вроде немного но и не мало. Теоретически корпус как у AN подойдет. 2 Link to comment Share on other sites More sharing options...
Фломастер Posted September 8, 2022 Share Posted September 8, 2022 6 часов назад, Zampotech сказал: Радиаторы там очень даже полезны. Лампа своим ИК излучением некисло поджаривает расположенные практически вплотную колпаки, что создает некомфортную обстанову внутри колпаков. Позвольте возразить...судя по внешнему виду усилителя и здравому смыслу, радиаторы там выполняют типичную для них функцию... 1. Эффективнее и проще конструктору усилителя применить тепловые экраны. 2. Радиаторы не имеют хорошего теплового контакта с кожухом трансформатора. 3. ИК излучение анода происходит значительно выше кожуха и больше воздействует на сами радиаторы. Link to comment Share on other sites More sharing options...
Stan Marsh Posted September 8, 2022 Share Posted September 8, 2022 16 минут назад, Фломастер сказал: Радиаторы не имеют хорошего теплового контакта с кожухом трансформатора. Вот такие трансформаторы его имеют: Link to comment Share on other sites More sharing options...
Фломастер Posted September 8, 2022 Share Posted September 8, 2022 Интересное конструктивное решение, но там применены радиаторы другой конструкции и виден зазор между кожухом и радиатором. В любом случае конструктор применил бы тепловые экраны для защиты трансформаторов от перегрева, ИК излучением ламп, а не пытался бы охладить их с помощью радиаторов. Link to comment Share on other sites More sharing options...
Guest Zampotech Posted September 8, 2022 Share Posted September 8, 2022 2 часа назад, Фломастер сказал: Интересное конструктивное решение, но там применены радиаторы другой конструкции и виден зазор между кожухом и радиатором. В любом случае конструктор применил бы тепловые экраны для защиты трансформаторов от перегрева, ИК излучением ламп, а не пытался бы охладить их с помощью радиаторов. Зазора там не видно, виден стык, радиаторы присовокуплены к колпакам какими-то метизами (видно на фото). Вероятно при тестовых испытаниях этой конструкции корпуса колпаки нагрелись до температуры, которую конструктор посчитал неприемлемой, или просто закапризничал заказчик, обжегши пальчик об колпак и уже тогда на доводочной стадии вкрячили радиаторы как охладители и как тепловой экран. В этом дизайне радиаторы действительно выглядят как чуждый элемент. Link to comment Share on other sites More sharing options...
Фломастер Posted September 8, 2022 Share Posted September 8, 2022 46 минут назад, Zampotech сказал: . Вероятно при тестовых испытаниях этой конструкции корпуса колпаки нагрелись до температуры, которую конструктор посчитал неприемлемой, или просто закапризничал заказчик, обжегши пальчик об колпак и уже тогда на доводочной стадии вкрячили радиаторы как охладители и как тепловой экран. Вы сами то, верите в то, что Вы написали...? Вы ведь разработкой корпусов занимаетесь... Link to comment Share on other sites More sharing options...
Guest Zampotech Posted September 8, 2022 Share Posted September 8, 2022 50 минут назад, Фломастер сказал: 1 час назад, Zampotech сказал: Вы сами то, верите в то, что Вы написали...? Вы ведь разработкой корпусов занимаетесь... Не то что верю, уверен на 80%. Именно так обычно происходит, если конструктор и заказчик не совсем понимают друг друга, или заказчик выдает мутное техническое задание. Сначала делается нечто, потом в опытной экслуатации в этом нечто находятся недостатки, потом эти недостатки устраняются костылями, потому как заказчику покупатель наступил каблуком на клубни и он уже не готов перекраивать проект и менять ТЗ. Также это происходит в случае, если дизайнер блондинко слишком художник и его передовые дизайнерские находки трудно совместить с условиями работы изделия или технологическими возможностями. Не удивляйтесь,это происходит сплошь и рядом, практически 70% всей техники сделано именно по такой схеме работы. Только во второй -третьей итерации все становится как надо. Link to comment Share on other sites More sharing options...
Кружка Posted September 9, 2022 Share Posted September 9, 2022 16 часов назад, johnson1496 сказал: Представьте такую стойку в двадцатиметровой квартире А пару узких высоких моноблоков рядом с АС - запросто. 1 1 Link to comment Share on other sites More sharing options...
johnson1496 Posted September 9, 2022 Author Share Posted September 9, 2022 8 часов назад, Кружка сказал: А пару узких высоких моноблоков рядом с АС - запросто. Гм, привлекает простотой и дешевизной. Link to comment Share on other sites More sharing options...
ДимДимыч Posted September 9, 2022 Share Posted September 9, 2022 Ага, привлекает на первый взгляд. А вот претворить в жизнь очень сложно. Кружка такое делал....намаялся по полной. p.s. мне например очень не нравится такая конструкция. Видухи никакой. "2 чемодана на полу". Link to comment Share on other sites More sharing options...
Stan Marsh Posted September 9, 2022 Share Posted September 9, 2022 25 минут назад, ДимДимыч сказал: Видухи никакой. Там и внутри всё совсем не очень. Китайцам было бы стыдно за такую как бы NAGRу. Впрочем, пардон, тут про вид. Link to comment Share on other sites More sharing options...

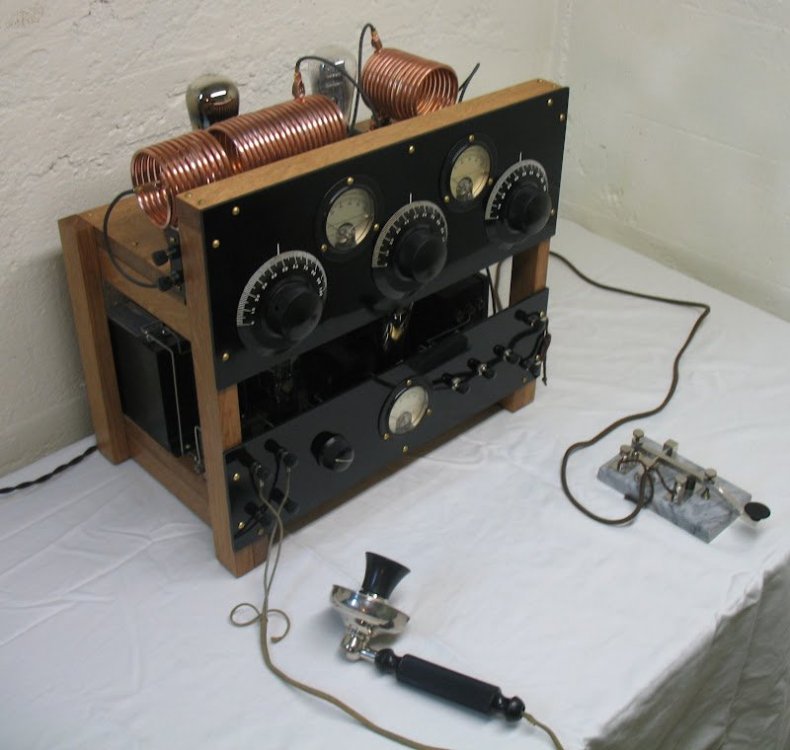

Guest Zampotech Posted September 9, 2022 Share Posted September 9, 2022 Дизайн этого корпуса навеял сделать для себя-любимого экологичный усилитель. Будет PP на Г807 Link to comment Share on other sites More sharing options...
Кружка Posted September 9, 2022 Share Posted September 9, 2022 1 час назад, ДимДимыч сказал: Кружка такое делал....намаялся по полной. Я намаялся потому, что дверца у корпусов только с одной стороны была и лишних шляпок, торчащих наружу, тоже не хотелось. Отрицательный опыт иногда тоже полезен. Кстати с фильтром/распределителем тоже пришлось покумекать, чтобы всё закрепить, но без единой лишней дырки. С несущей рамой с дополнительным обвесом работать значительно проще. При наличии же выхода на производство или оборудование, внешний вид можно получить весьма достойный. Link to comment Share on other sites More sharing options...

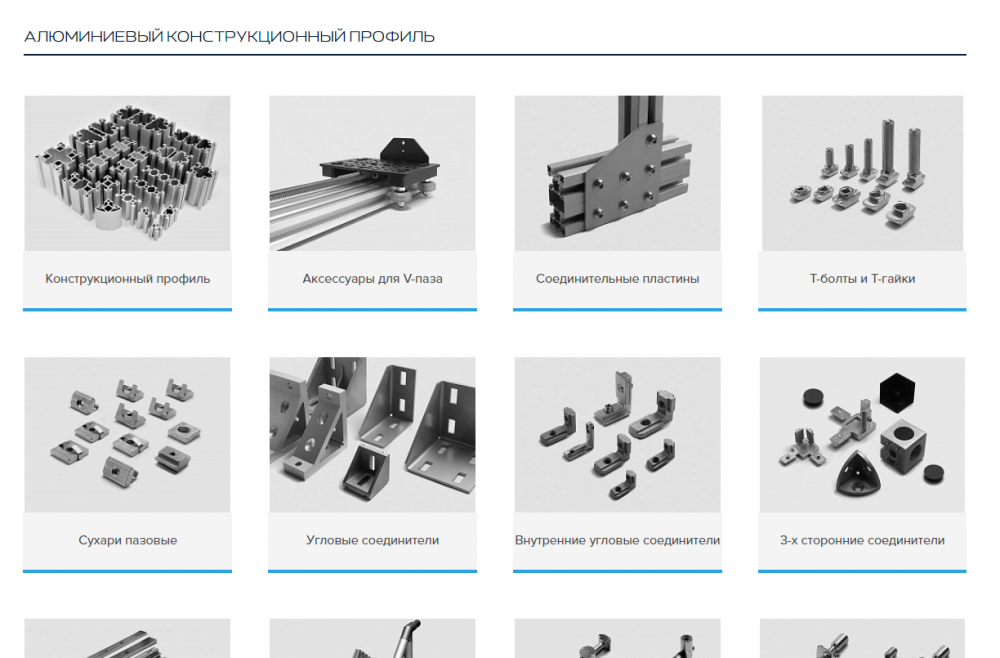

Guest Zampotech Posted September 9, 2022 Share Posted September 9, 2022 2 часа назад, Кружка сказал: Я намаялся потому, что дверца у корпусов только с одной стороны была и лишних шляпок, торчащих наружу, тоже не хотелось. Отрицательный опыт иногда тоже полезен. Кстати с фильтром/распределителем тоже пришлось покумекать, чтобы всё закрепить, но без единой лишней дырки. С несущей рамой с дополнительным обвесом работать значительно проще. При наличии же выхода на производство или оборудование, внешний вид можно получить весьма достойный. При наличии желания и достаточного количества денежно-бумажной массы раму можно собрать за пару часов https://www.soberizavod.ru/catalog/ Link to comment Share on other sites More sharing options...
Кружка Posted September 9, 2022 Share Posted September 9, 2022 46 минут назад, Zampotech сказал: При наличии количества денежно-бумажной массы. Думал о таком. Профиль 20х20мм раньше в Польше можно было взять за 6-7 евро/метр + доставка (у нас было 9). Нынешние шасси примерно 16 погонных метров. Считай сотка + 30 + крепления. Болгаркой аккуратно получится врятли. Диск по цветмету на торцевую пилу ещё 25-30. Люминь в добавок липкий. Приходится зубья чистить каждые 2-3 реза, что тоже время. Потому в дело пока пошли старые этажерки из нержайвейки, а на будущее, пожалуй да! Link to comment Share on other sites More sharing options...

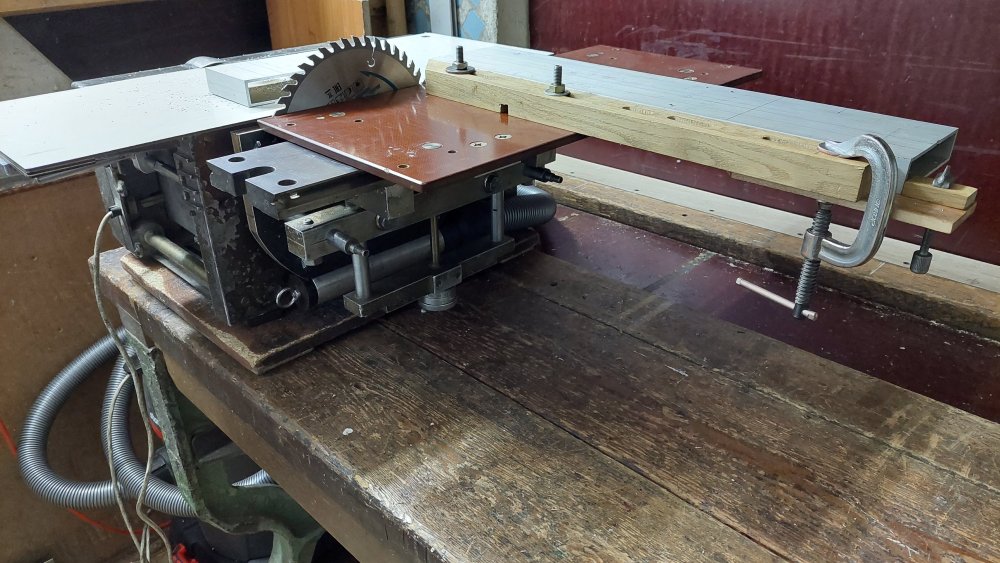

Фломастер Posted September 9, 2022 Share Posted September 9, 2022 Дисками по дереву, сплавы алюминия пилятся без проблем, если масштабы работы не промышленные, можно не заморачиваться со специальными дисками. Лучше диск взять по толще, рез получается чище, тонкие вибрируют ( разумеется инструмент должен быть острым ). Пилил на своем бытовом станочке, плиты 30 мм , кругляк диаметром 120 мм с переворотом ( двух сторон ), подачу поменьше, чтоб диск не так сильно залипал, чистить зубья тоже приходится. 1 Link to comment Share on other sites More sharing options...
Фломастер Posted September 10, 2022 Share Posted September 10, 2022 Также хорошо дисками по дереву режется латунь, бронза, текстолит. Соблюдайте правила ТБ, хотя какие тут правила, надо быть предусмотрительным и внимательным, заготовка должна быть надежно закреплена. Link to comment Share on other sites More sharing options...
ДимДимыч Posted September 10, 2022 Share Posted September 10, 2022 51 минуту назад, Фломастер сказал: текстолит. Соблюдайте правила ТБ, хотя какие тут правила, надо быть предусмотрительным и внимательным, заготовка должна быть надежно закреплена. Приходилось резать в ручную плиткорезом текстолит 10мм. Рамки для больших трансформаторов. Ровный стол с грузом и 2-е струбцины. Точность большая не нужна была. Страшновато конечно Link to comment Share on other sites More sharing options...
