Хочу корпус.

johnson1496

By johnson1496
in Услуги

 Share

Recommended Posts

johnson1496 Master

johnson1496

Posted
Posted

Коллеги. Кто возьмется сделать корпус лампового уся (точнее два: БП и сам усилитель) по моим чертежам в 2Д. За реальное время и реальные деньги. Материал дерево-металл или только дерево. Из особенностей только одна- передняя панель из дерева, толщина 3 см слегка фигурная (требуется единобразие с современным Марантцем). Естественно технология будет подогнана под Ваши возможности.

  • 3 weeks later...
  • Replies 62
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

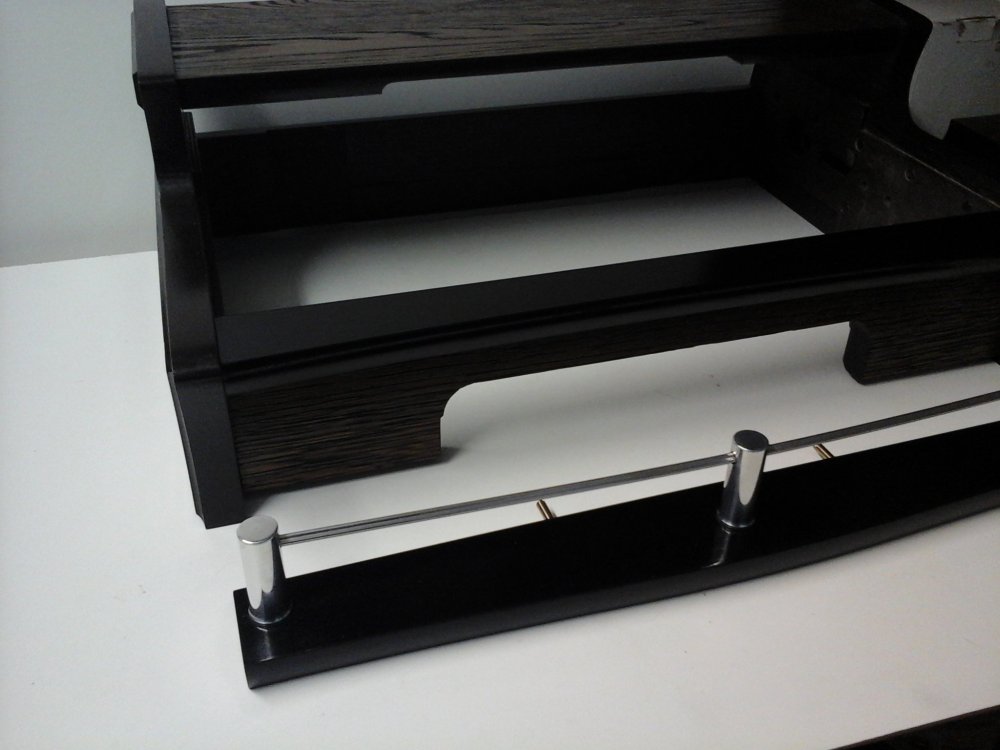

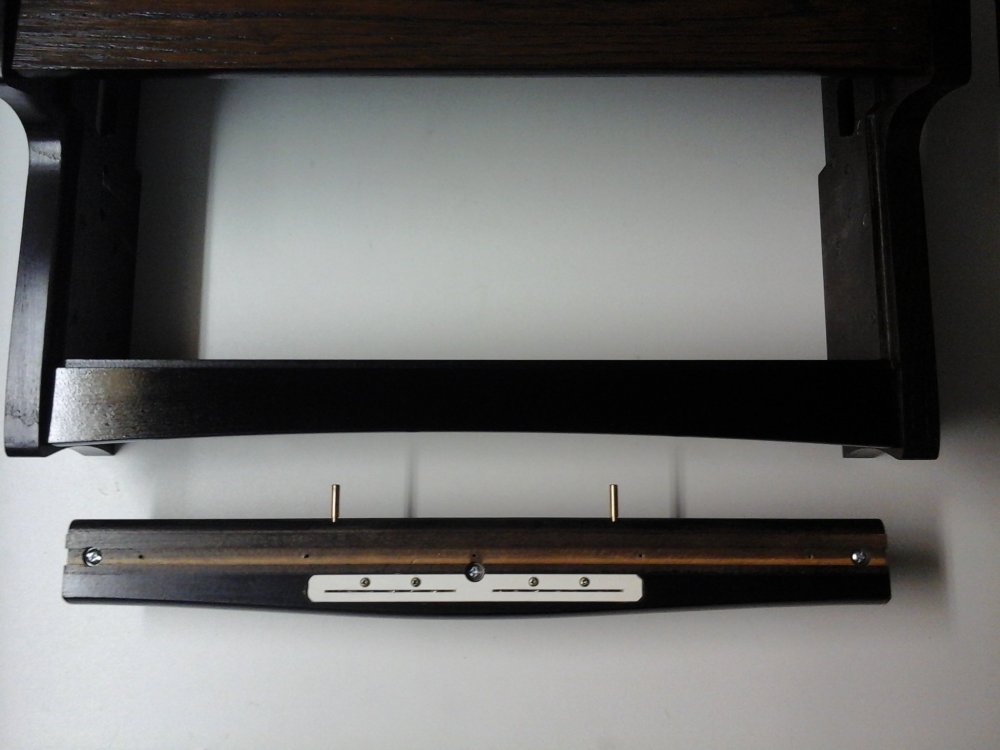

Я просто рисую карандашом на бумаге и отправлю понимающему специалисту, потом мы согласовываем проект. Иной раз приходится выслушивать... замечания, но всеми навыками не овладеть, а собирать что-то в

johnson1496
johnson1496

Коллеги, давайте ближе к теме. Представьте такую стойку в двадцатиметровой квартире среди ковров и мягких кресел. Это нонсенс. Вчера прикинул размеры моноблоков. Понял, что насчет 25-30 кг погорячился

Кружка
Кружка

А пару узких высоких моноблоков рядом с АС - запросто.

Posted Images

Фломастер Local

Фломастер

Posted
Posted
В 18.08.2022 в 16:50, johnson1496 сказал:

Коллеги. Кто возьмется сделать корпус лампового уся (точнее два: БП и сам усилитель) по моим чертежам в 2Д. За реальное время и реальные деньги. Материал дерево-металл или только дерево. Из особенностей только одна- передняя панель из дерева, толщина 3 см слегка фигурная (требуется единобразие с современным Марантцем). Естественно технология будет подогнана под Ваши возможности.

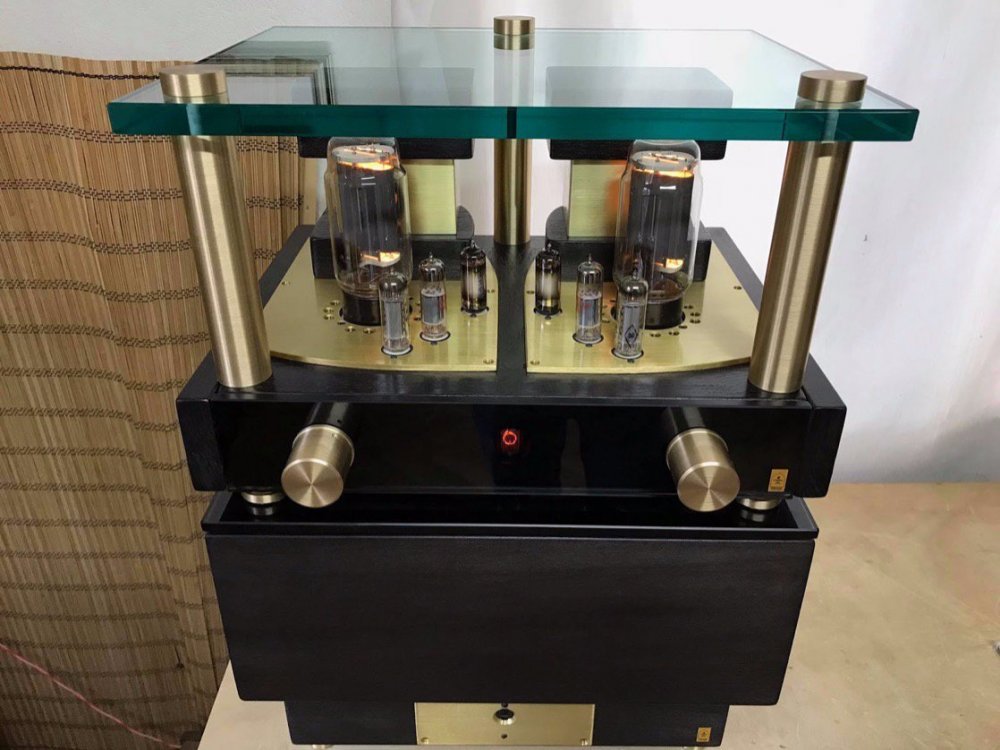

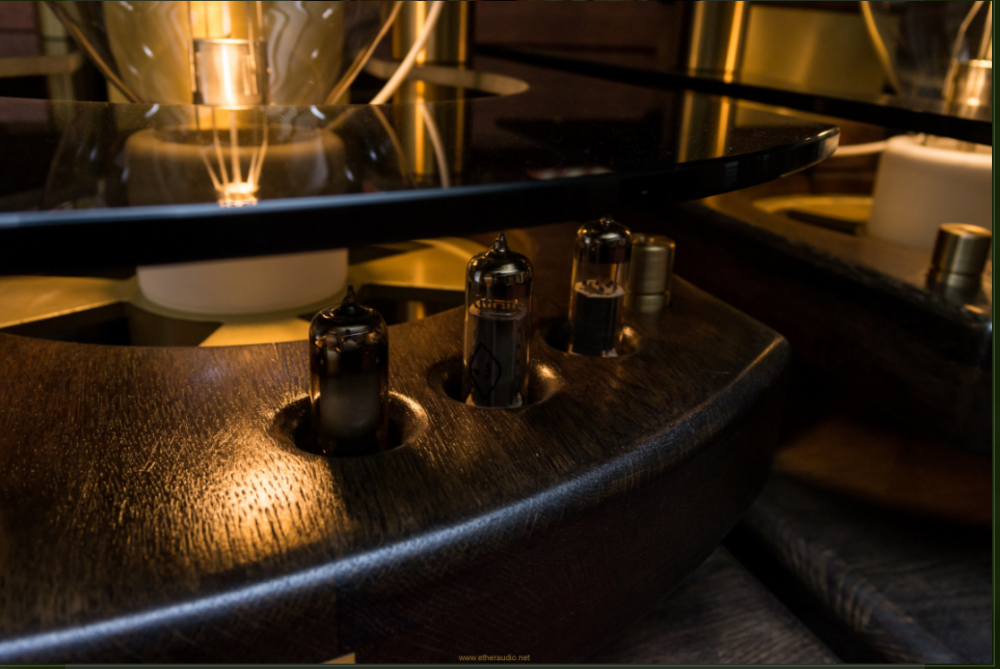

 Собираюсь сделать для себя усилитель на ГМ 70, вероятно будет двух блочный, подобного дизайна - существенно доработанный. Конструкция и материалы останутся  прежние. Делать в одном экземпляре себе, не рационально...склеена заготовка на три корпуса, два пойдут на продажу. Цветовое решение возможно разное, от белоснежного с золотистым, до черного - еще не определился. Подсветка двух приборов, будет осуществляться падающим световым потоком.  Два предыдущих варианта, по габаритам меня не устроили и были проданы за 30 - 35 т.р. двумя годами ранее. Пока в раздумьях, дизайн авторский, в планах также корпус для проигрывателя " Электроника Б1 01".








  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted

С нормальными комплектующими - маловато будет. ИМХО, для мощных проектов, лучше вертикальной этажерки ничего не придумаешь....

Шумилов выкладывал чертежи на свои корпуса. Сейчас не могу найти, но можно у него и ещё разок спросить.

johnson1496 Master

johnson1496

Posted
  • Author
Posted

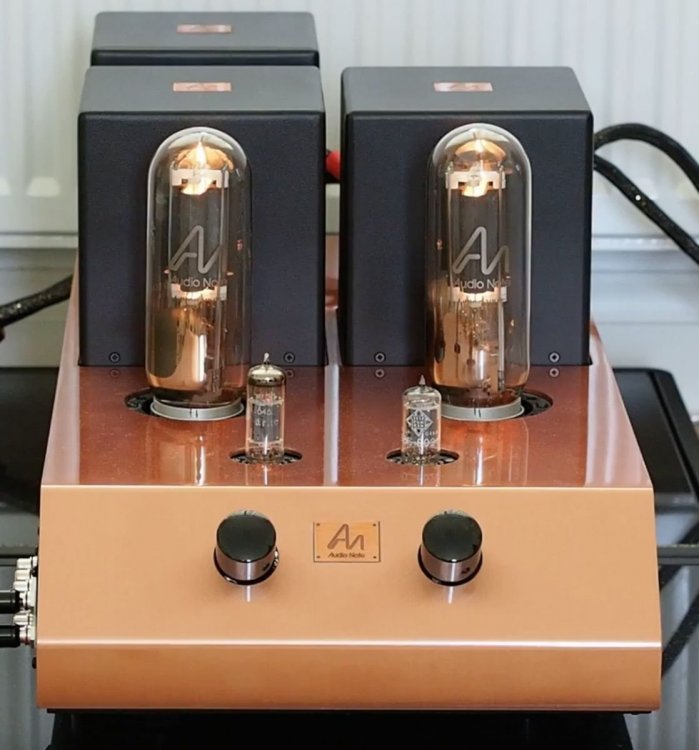

Думаю с эстетической точки зрения моноблоки а-ля Аудионот идеальны. Уже прошелся по нашему экспериментальному цеху, технология позволяет. Укомплектуюсь моточными изделиями и начну с проектировки корпуса.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
6 минут назад, johnson1496 сказал:

Думаю с эстетической точки зрения моноблоки а-ля Аудионот идеальны.

С эстетической точки зрения они уродливы. Но функциональны.

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
  • Author
Posted

Как минимум они технологичны и спокойно выдержат вес в 25-30 кГ.  Тумбочка на колесах в моей квартирке смотреться не будет. Станислав, хотелось бы увидеть хоть одно изделие, которое Вам нравится. Естесственно прменительно к высоковольтным лампам.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
12 минут назад, johnson1496 сказал:

Станислав, хотелось бы увидеть хоть одно изделие, которое Вам нравится. Естесственно прменительно к высоковольтным лампам.

Большие лампы сложно обыграть и как-то визуально подружить с окружением. Либо получаются функциональные уродцы, либо цыганщина. Как по мне, лучше уж AN, чем кич с Таобао. Совсем на грани что-то типа UR, тут почти удалось совместить несовместимое, но тоже сильно на любителя:


  • Like (+1) 1
Фломастер Local

Фломастер

Posted
Posted

На мой взгляд, конструктивные решения, которые предлагают задуматься, остаются в памяти. Впечатления расположены приблизительно в порядке угасания.
















  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted
3 часа назад, johnson1496 сказал:

Как минимум они спокойно выдержат вес в 25-30 кГ

В эти цифры ещё уложиться надо. Лично у меня не получается. Моноблоки на МС1/60 (считай 211_я) получились под 50 на канал. Причем комплектующие без фанатизма. Нынешние моноблоки и того больше.

У брендов все впритык, по минимуму - потому и вес не большой....

Stan Marsh Mentor

Stan Marsh

Posted
Posted
49 минут назад, Кружка сказал:

по минимуму

Разумеется. Лишние килограммы - лишние расходы. Сэкономил в БП: на силовом трансформаторе, убрал кенотроны, дроссели, поставил электролитические конденсаторы... ТВЗ поменьше. И вот вроде тоже SE на больших лампах, но себестоимость, вес и габариты существенно меньше. Звук? Ну...

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
Posted
8 часов назад, Stan Marsh сказал:

Разумеется. Лишние килограммы - лишние расходы. Сэкономил в БП: на силовом трансформаторе, убрал кенотроны, дроссели, поставил электролитические конденсаторы... ТВЗ поменьше. И вот вроде тоже SE на больших лампах, но себестоимость, вес и габариты существенно меньше. Звук? Ну...

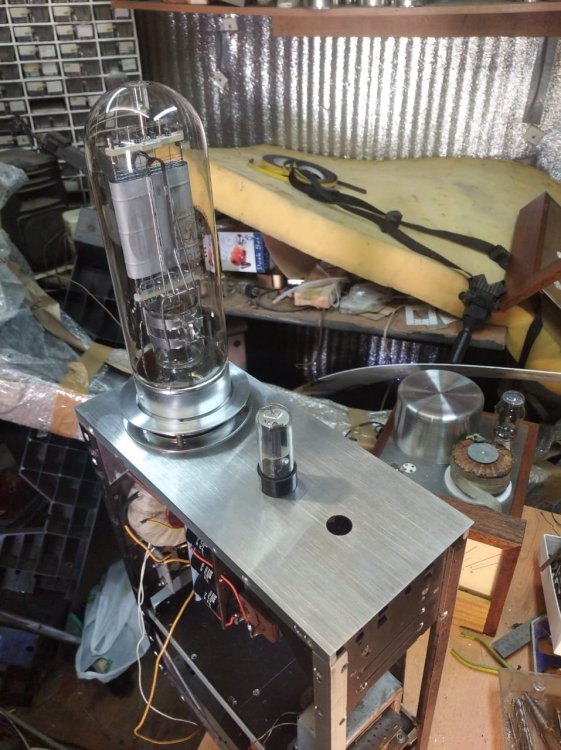

Как пример.  В нём даже на моточных радиаторы сверху.

Не говоря уже о внешнем виде...смотрится ужасно!.....слоны в посудной лавке.

 И какой то же дурак покупает.


johnson1496 Master

johnson1496

Posted
  • Author
Posted
6 часов назад, Meshochnik сказал:

А, мне вот это нравиться, ни как не соберусь подружить с OTL этот  корпус


Это то, что я  хочу для УО-186, к сожалению все мастера по дереву за полгода исчезли. В металле такой корпус в единичном экземпляре по деньгам не подъемен.

johnson1496 Master

johnson1496

Posted
  • Author
Posted
11 минут назад, ДимДимыч сказал:

Как пример.  В нём даже на моточных радиаторы сверху.

Не говоря уже о внешнем виде...смотрится ужасно!.....слоны в посудной лавке.

 И какой то же дурак покупает.


Начну, там посмотрим. Схемотехника будет по взрослому, реализация должна ей соответствовать. Хендмэйк мне не нравится.

Фломастер Local

Фломастер

Posted
Posted
2 часа назад, ДимДимыч сказал:

Как пример.  В нём даже на моточных радиаторы сверху.

Не говоря уже о внешнем виде...смотрится ужасно!.....слоны в посудной лавке.

 И какой то же дурак покупает.


  Сами лампы выглядят монументально и смотрятся превосходно, это уже огромный плюс !  Остальное " если хорошенько подумать " можно привести им в соответствие...     Мы, ведь здесь рассматриваем конструктивные решения / идеи, для последующей реализации их в своих проектах.

 Радиаторы, на мой взгляд, здесь решены не удачно, ребра лучше пустить вертикально с боков и вывести выше на верх ( поддержать возвышенность и устремленность ), можно попробовать высокие игольчатые радиаторы.  К основанию тоже есть замечания, боковое горизонтальное оребрение, перечеркивает зрительное движение вверх, здесь лучше решить по спокойней и основательней.

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Я и говорю что нужно продумать, а радиаторы это вообще что то невообразимое.

К таким монументальным триодам нужен и корпус монументальный!

  • Like (+1) 1
Фломастер Local

Фломастер

Posted
Posted

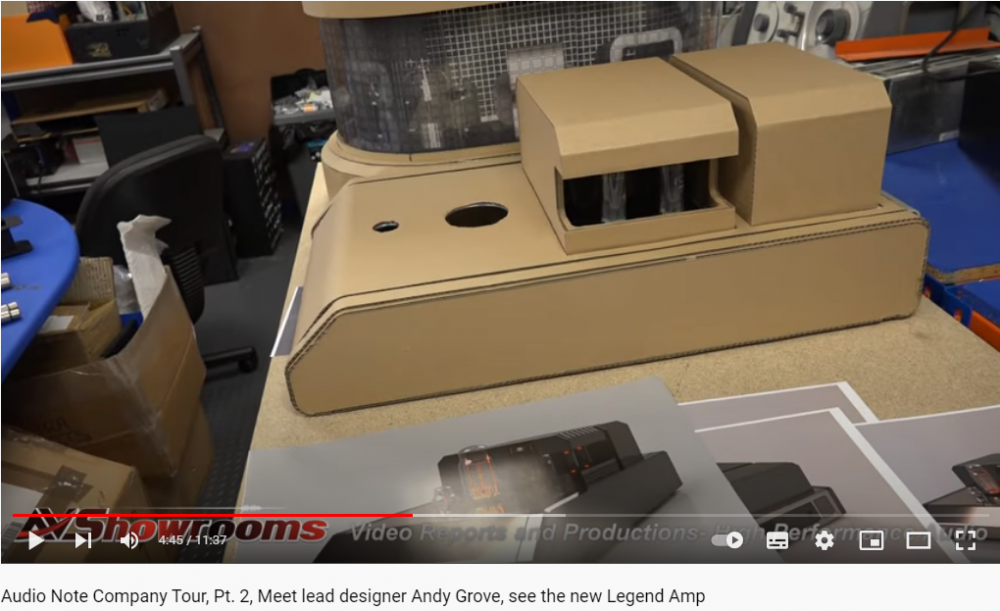

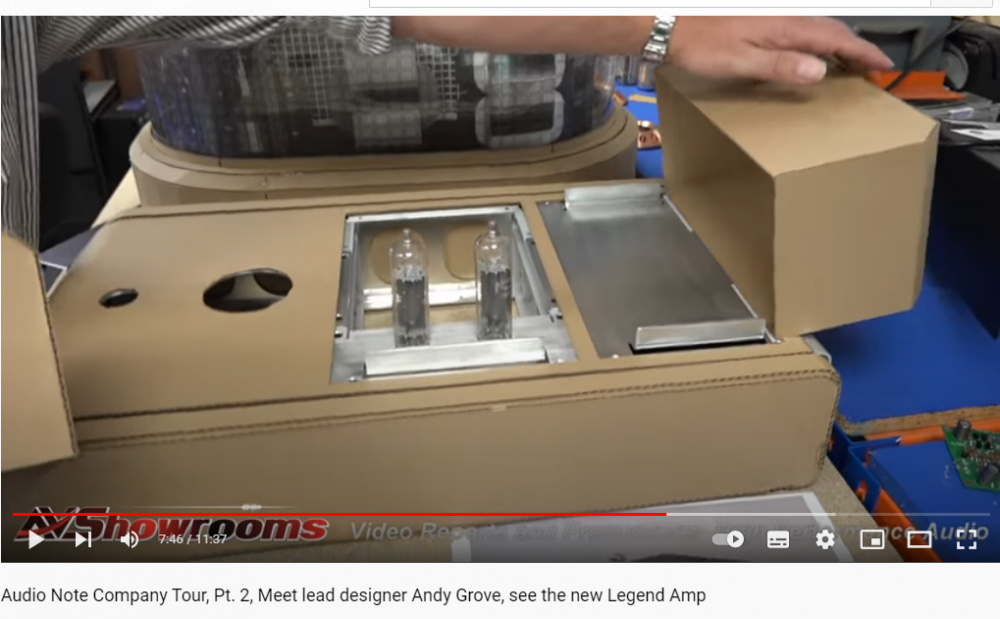

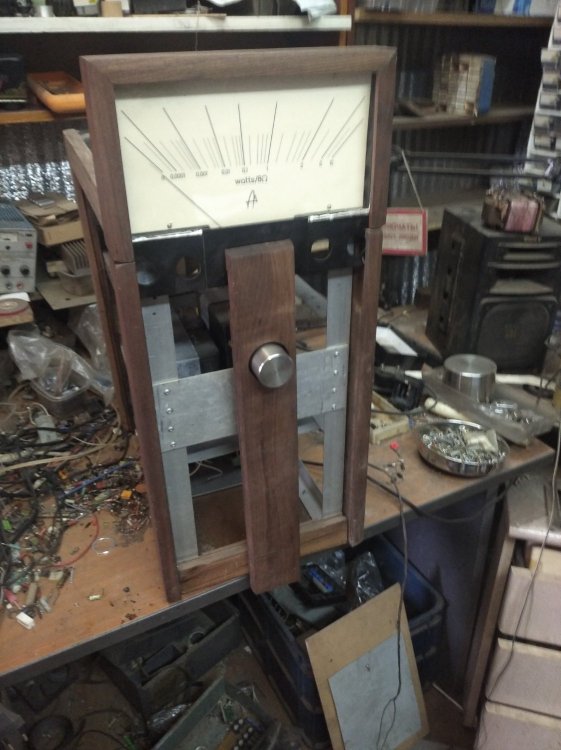

 То что, мы представляем у себя в голове, как правило в натуре выглядит далеко не так, как изначально замышлялось. Нужны эскизы, чертежи в натуральную величину и обязателен хотя бы примитивный натурный макет, что бы избежать ошибок, исправить которые, зачастую гораздо сложней, чем что либо перепаять в схеме.

Opera Снимок_2021-11-14_125348_www.youtube.com.png

Opera Снимок_2021-11-14_130020_www.youtube.com.png

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
  • Author
Posted
1 час назад, Фломастер сказал:

 То что, мы представляем у себя в голове, как правило в натуре выглядит далеко не так, как изначально замышлялось. Нужны эскизы, чертежи в натуральную величину и обязателен хотя бы примитивный натурный макет, что бы избежать ошибок, исправить которые, зачастую гораздо сложней, чем что либо перепаять в схеме.

Opera Снимок_2021-11-14_125348_www.youtube.com.png

Opera Снимок_2021-11-14_130020_www.youtube.com.png

Спасибо, прекрасный пост, прекрасное преложение по макетированию.

Guest Zampotech

Guest Zampotech

Posted
Posted
В 06.09.2022 в 18:29, Stan Marsh сказал:

Большие лампы сложно обыграть и как-то визуально подружить с окружением.

В настольном варианте исполнения корпуса - да, высокие лампы выглядят как на гордые изделия на витрине сексшопа.

Но в стоечном варианте усилителя все становится логично и красиво


Guest Zampotech

Guest Zampotech

Posted
Posted
В 07.09.2022 в 09:50, ДимДимыч сказал:

Я и говорю что нужно продумать, а радиаторы это вообще что то невообразимое.

Радиаторы там очень даже полезны. Лампа своим ИК излучением некисло поджаривает расположенные практически вплотную колпаки, что создает некомфортную обстанову внутри колпаков.
