By Stan Marsh · Posted
Ммм, есть смещение фиксированное, есть автоматическое. Первое не зависит от тока лампы, второе... Вы поняли. Как выполнять то или другое - это по вкусу. И кошельку. Каким образом - каким нравится. -
Самое главное, самое интересное, как такой авто-фикс будет коррелировать с током потребления выходной лампы... Мы выделяем разницу коэффициентов выпрямления. А не ток потребления в явном виде. Конечно, основное питание будет проседать при росте тока выходной лампы, но сильно ли? Возможно, что не сильно и этого будет недостаточно для стабилизации рабочего режима лампы, уходящей в саморазогрев... -
By Евлампий 2 · Posted
Извините, это я Сергею Б. Насчет бифилярника - не знаю, смотрите. Но транс к ГИ3 - это только если прибегать к искусству и опыту Константина: намотать ШП беззвонный межкаскадник на такие килоомы - задача нетривиальная. Я сам большой фанат ГИ3, но толком пристроить ее не могу именно из-за своих недоиндуктивных межкаскадников. Оттого и выкручиваюсь... Ну вот видите, опять лампы, снова я не туда. -
By Евлампий 2 · Posted
Вообще-то тема межкаскадных трансформаторов от ламп неотделима. Межкаскадный транс - всего лишь способ пристроить лампу так, чтобы полнее раскрыть ее голос и потенциал. Каждая разновидность трансформаторов (конструкция, секционирование, емкости, допустимый ток, оптимальное сопротивление источника и так далее) диктуется ключевым набором параметров ламп, совместимых с данным видом трансов. Ну или наоборот - готовый транс своими параметрами определяет, с какими лампами его можно включать. А вот "без гроба покойник не живет", в смысле "межкаскадник как отдельное явление", сам по себе, штука весьма туманная. Но - наверное вы правы, туманные штуки обсуждать сподручнее, больше мешать не стану, вы уж не серчайте. -

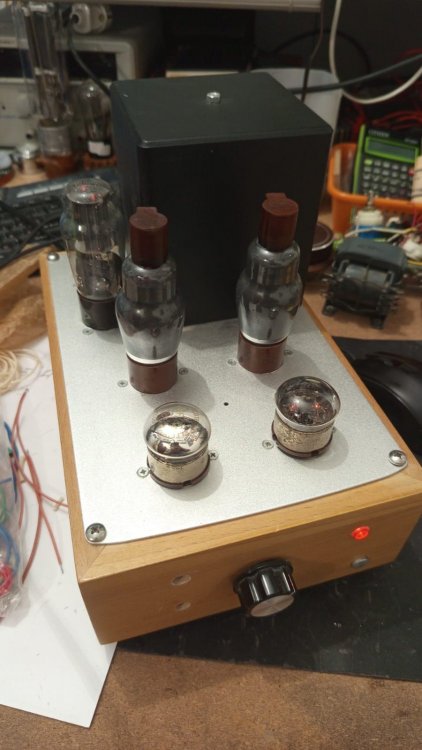

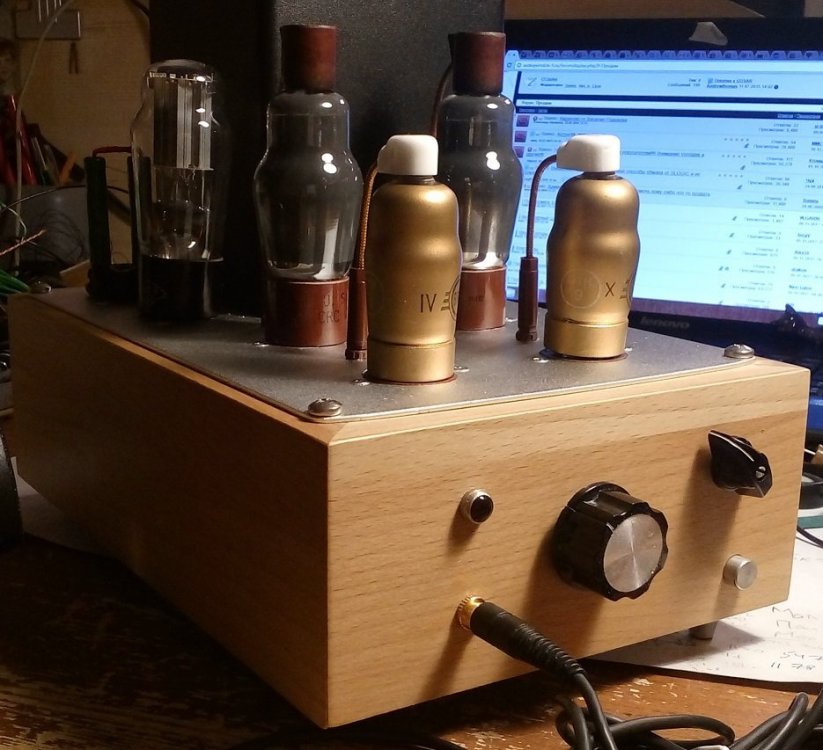

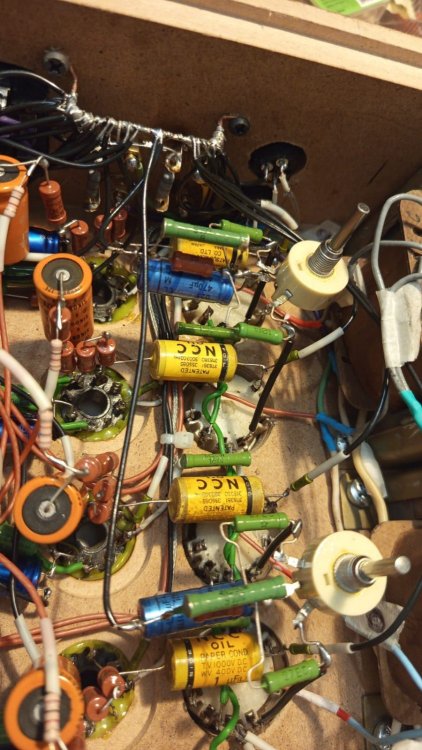

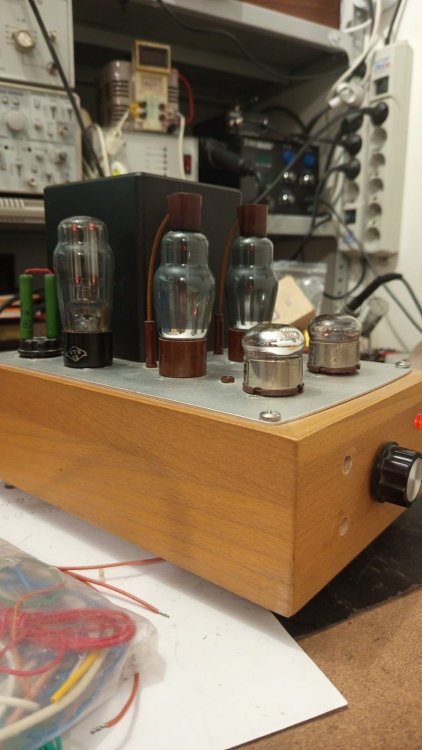

By Константин · Posted
Все так, Михаил. Смысл в том, чтобы 52ю и 25ю запитать из одной точки, бонусом-более ровная ПХ от фильтра питания. Конечно можно применить более низкоомный драйвер и тр-р 1:1, но есть нюанс. Изготовить реально хороший по звуку/музыке/измерениям мкт 2:1 для высокоомной лампы на порядок проще, чем 1:1. К слову, свои для ГИ-3 я намотал за пару вечеров. (Спасибо ВКН за подсказки) Конечно, я не оставляю надежды изготовить качественный бифиляр, по передаче музыкальных деталей им нет равных, но вот они, как раз очень капризны к железу, да и само железо желательно с нестандартным окном... -
Общего между ним и орешкинским только то, что коллекторы транзисторов на земле. -
-
-
Мните что хотите. Это параметрический стабилизатор и подобрать деталюшки для конкретного применения можно без особого труда.
-

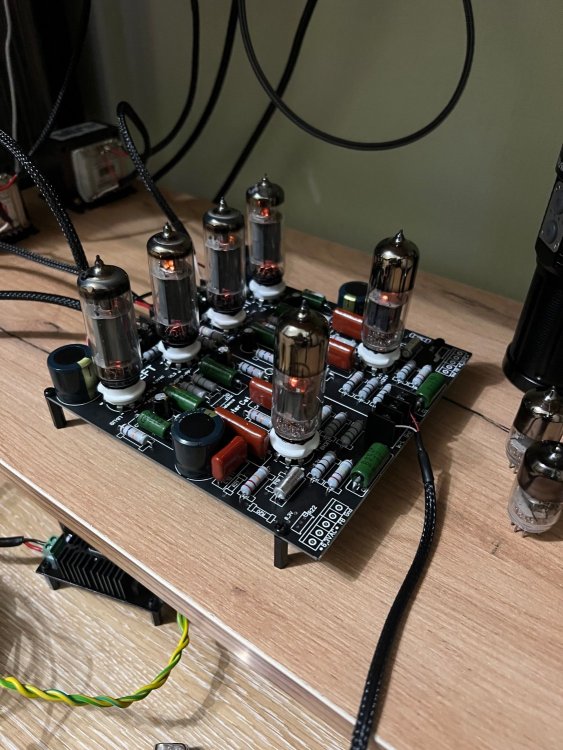

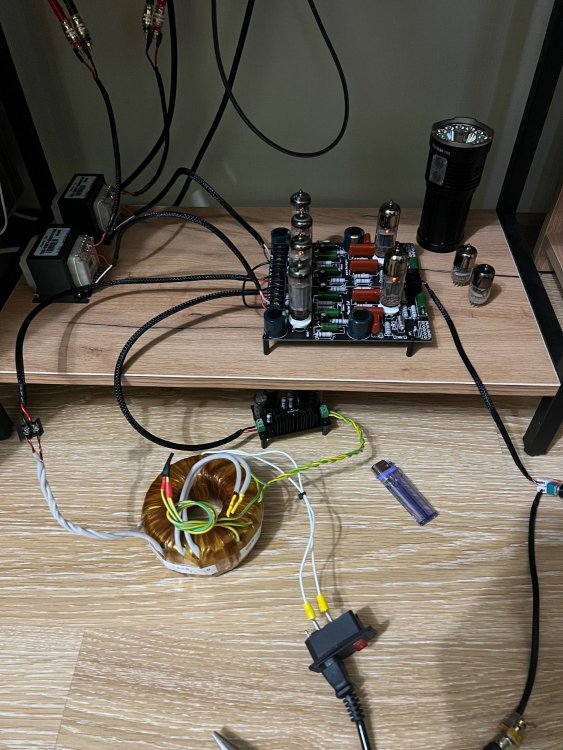

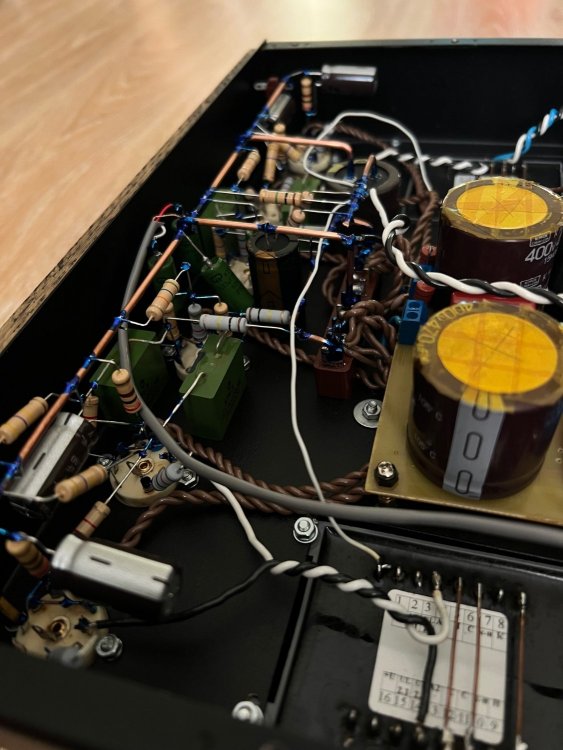

Как всегда, в лучших традициях, тема о трансформаторах, но упорно обсуждаем лампы. Давайте ещё корпуса обсудим, что чем красил..... -
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
В технике даже есть такой коэффициент, формы. Отношение амплитуды к среднему (действующему). В данном случае имеем 18/240=75 мА среднего тока, потребляемого усилителем. Амплитуда же тока составляет 50/240~=200мА. Это всегда так для выпрямителей, начинающизся с емкости. Переменная составляющая замыкается через конденсатор фильтра и в цепь сигнала не попадает (почти). -
Замнём для ясности... Цитата "Несмотря на простоту и высокие технические данные (коэффициент стабилизации более 1000, автоматическое выключение при замыкании выхода, возможность крепления силовых транзисторов непосредственно на теплоотвод без прокладок), такому стабилизатору присущи и некоторые недостатки. Он неустойчиво запускается при большом токе нагрузки, а ток при замыкании выхода не нормирован и зависит от коэффициентов передачи применённых транзисторов, что иногда приводит к их выходу из строя."
-
By Евлампий 2 · Posted
Еще раз извините, неожиданно открылось окно постабильнее, так что воспользуюсь и дополню. Речь шла о том, что 52-ю и вправду лучше бы качать низкоомным драйвером, чтобы с успехом залетать в сеточные токи. Так вот эту самую низкоомность можно получить либо понижающим межкаскадным трансом, либо – не понижающим трансом, если сам драйвер достаточно низкоомный, эффект будет вполне сравнимым. В первом случае проблемой является потребность в (иногда) пугающих амплитудах на первичке транса, потому что далее эта амплитуда понижается. А во втором случае нужно иметь тумбочку, где имеется этот самый драйвер с достаточно низким внутренним сопротивлением. Здесь, кмк, разумный выбор определяется имеющейся элементной базой. Скажем, по мне, та же Ал4 из ранних, с анодом-звездой, в триодном включении, да на транс, имеет необычайно мало конкурентов среди кривонакалов (потребности Романа здесь рассматривать, наверное, бессмысленно, разве что в версии Ал4/350, такие существуют, хотя уже в менее интересных версиях). (Если кому интересно: Внутреннее у нее правда ближе к 3 кОм, не в любом случае достаточно, а усиление где-то под 25. И кстати, та же Ел3 при очень близких параметрах и измерениях значительно уступает ей по звучанию.) Ну и добавлю в целом: что касается транса как решения, не могу согласиться с Полковником в оценке резисторных и «реактивных» каскадов. Да и чисто технически: в случае транса лампа разгружена, полнокровно запитана, ее ток готов почти полностью уйти в сетку выходной лампы… Надо лишь, чтобы транс был хороший. Такие трансы существуют и даже вполне могут быть намотаны самостоятельно. Я бы только добавил, что для совсем уж классного результата требуется не только правильная тактика намотки, но и правильные сердечник… а также медь, да извинят меня объективисты. Впрочем, серебро тоже может пойти. -
А чисто теоретически возможно такое? Что на резисторе 240ом падает 18В, то есть 18В мы теряем по основному питанию, но при этом мы можем получить 50В малой мощности для смещения? Вроде бы индуктивности тут не задействованы, которые могли бы дать импульсы при их коммутации, конденсаторы выбросы не дают.... Есть одна хитрость. Под нагрузкой мост увеличивает выходное напряжение не в 1,4142 раза относительно действующего среднеквадратичного напряжения вторичной обмотки... а в 1,3 раза и даже в 1,25 может быть, как в схеме указано. В момент действия амплитудного напряжения на вторичной обмотке разница между этим напряжением и напряжением на электролитах будет максимальной, вероятно как раз около 50В, зарядный ток тоже будет максимальным. Поскольку электролиты не заряжаются мгновенно, напряжение на них меняется слабо, поэтому все лишние 50В высадятся на балластном резисторе, тем более сам резистор мешает быстрому заряду электролитов. И именно это напряжение 50В мы и выделяем для смещения. 320*1,41-400 = 51В. Падение на дросселе не учитываем, так же не учитываем, что в сети верхушки амплитуд сильно срезаны... импульсными блоками питания различных потребителей. Выделяемого напряжения будет меньше. Вопрос только сильно ли этот чудо-юдо-авто-фикс будет коррелировать с током потребления выходной лампы... Мы выделяем разницу коэффициентов выпрямления. А не ток потребления в явном виде. Конечно, основное питание будет проседать при росте тока выходной лампы, но сильно ли? Возможно, что не сильно и этого будет недостаточно для стабилизации рабочего режима лампы, уходящей в саморазогрев... Ну и, конечно, этот чудо-юдо-авто-фикс нельзя использовать для двух каналов при наличии только одной вторичной обмотки трансформатора. Даже если поставить два моста, два этих чудо-юдо-авто-фикса, два дросселя и т.д. Потому что в том канале, где у выходной лампы подрос ток потребления, там и потенциал общего провода должен вырасти. А как он вырастет, если общий - он общий на обе выходные лампы двух каналов и на входные лампы? И бОльшая просадка напряжения вторички из-за выросшего тока потребления в одном канале будет влиять на оба канала. Можно общие выходных ламп поканально разделить, можно общие не связывать с общим входных ламп, а входные лампы запитать от третьего моста с той же вторички транса. Объединение общих будет через мосты и балластные резисторы... фона не оберёшься. Заблокировать фон по переменке, соединив все три земли огромными конденсаторами. Ужас какой-то.
-

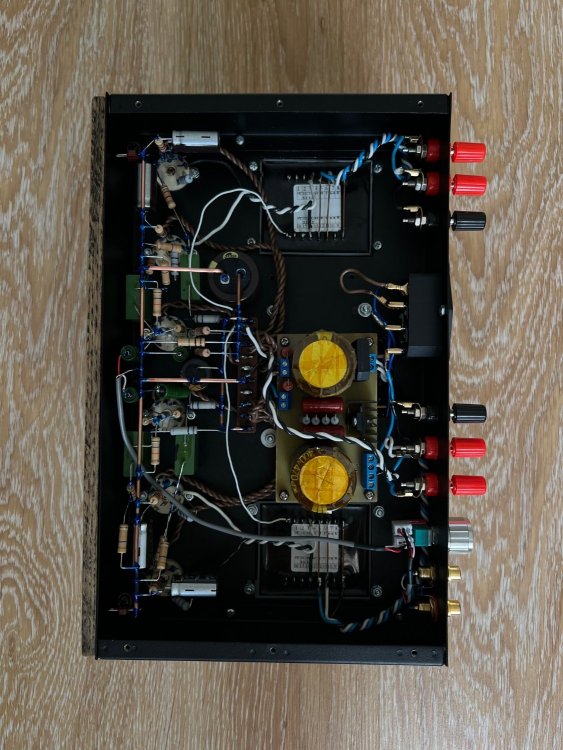

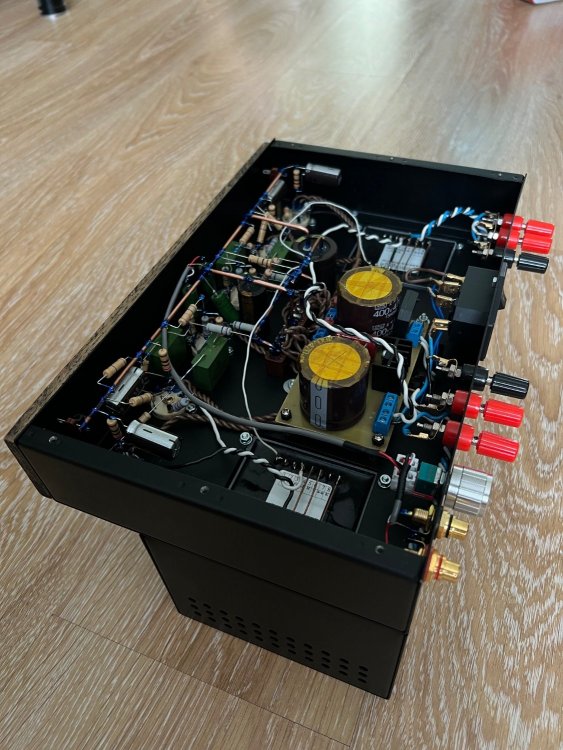

Да если говорить о всём усилителе - то требуется намотка собственно, выходного транса. А он - несомненно самая трудоёмкая вещь в этом усилителе.
-
-
