Alex Dnepr
Alex Dnepr

Есть прелесть в миниатюрных ламповых, это да! РР-проект посвящен хорошему звуковому трансформатору из прошлого – ТВЗ-1-6. Усилитель (каждый канал) трехкаскадный, выполнен по традиционной схеме: первый

Сергей Б
Сергей Б

Крепкая фанерка, толстая проволока, кастрюля с расплавом парафина или церезина, двухкомпонентный силикон, любой, и очень желательна мелкая вакуумная камера, много пузырей. Насос от холодильника, казан

ВКН
ВКН

Сваял малявочный однотактничек. На работу, для подключения от телефона. Регулятора громкости нет. С разьемов RCA сигнал идет прямо на первичку трансика 1:7,5. Пентод EL83 включен триодом с автосмещени

Posted Images

Dolboyacher Local

Dolboyacher

Posted
Posted

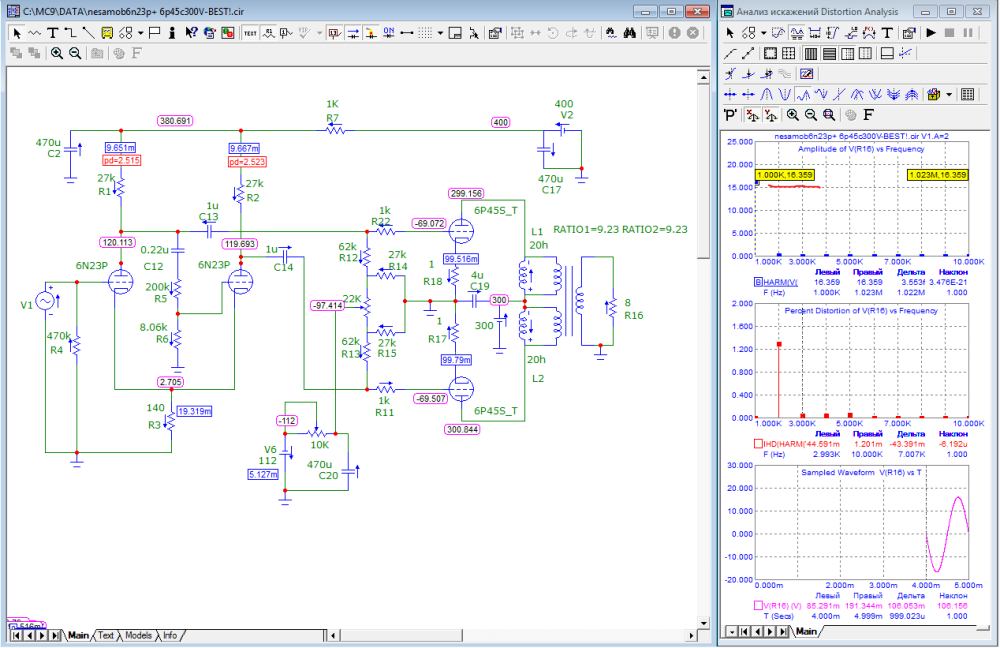

В общем-то, все эти споры, что лучше, SE или PP, как и говорилось выше, в большей степени определяются не топологией, а реализацией. А по поводу одних 3и-х антимузыкальных гармоник в PP, ерунда. Опят таки, при правильной реализации, можно и в PP получить спектр SE, еще и суммарно искажений будет меньше, включая IMD. Надо лишь правильно подобрать друг к другу лампочки, каскады, режимы, спрогнозировать спектральные сложения и т.п. Например вот схемка PP на 6н23п+6п45с, при 16.4В на выходе (8Ом) 26Вт RMS, Y2=1.3%, Y3=0.044%! , без каких-либо разбалансов ФИ и это на максимуме почти, чем не спектр SE??  . Первый Ватт будет вообще чистейший, еще и Rвых = около 1.2-1.3Ома с нормальным выходником. В схеме Ктр. выходника Прибоя. В SE -  преобладание четных гармоник получается само собой, а в PP нужно поковыряться, чем не всем хочется заниматься.


  • Like (+1) 1
BAA Master

BAA

Posted
Posted
47 minutes ago, Xрюн222 said:

Например, ел36/ PL36 - по описанию - двойного назначения. В строчную развёртку и в УНЧ. Правда, для класса В и РР соответственно.

Наверное. Покемон.

Кружка Local

Кружка

Posted
Posted
47 минут назад, Xрюн222 сказал:

по описанию - двойного назначения.

Давайте про назначение отдельно. Есть лампы по своим характеристикам для нас подходящие и есть другие. Мощных for audio так вообще раз-два и обчёлся и шо теперь?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Так а мы и не про мощные, в данном случае.

И кстати.

Ещё раз хотелось бы напомнить, что, скажем, А7, или Хартсфилд, или Гранд Утопия,или даже КлипшЬ-ХорнЪ - точно НЕ относятся к тематике "компактных систем", о которых речь. Какой-нибудь АР-3 или  Кантон 500, и тп и т.д. крупнополочный - и то "с натягом"... Соотв. имеем очевидный порог чувствительности, соотв имеем вопрос работы фильтров от повышенного и модулируемого сигналом выхсопр'а усилителя, и т.д. и т.п. со всеми вытекающими...

Карта Proficient

Карта

Posted
Posted
1 час назад, Михаил SM сказал:

Сейчас пришло понимание , что в РР важно весь (тотально) БП делать исключительно на бумагомасл. конденсаторах , которые имеют альтернативу тупым , медленным индастриал электролитам , с которыми РР звучат часто тупо и серо.

Когда-то тов. Помор сформулировал это так:

почему-то никто не называет основное отличие ламповых... от транзисторных. Первые можно сделать на не-электролитах.

1 час назад, BAA сказал:

Феррит надо а-ля N30. У них стабильная проницаемость от напряженности поля. Коэцитивная тоже поменьше. Соответсвуют нашим М2000нм М3000нм - надо смотреть.
N8(9)х - для преобразовательрной техники, там параметры не те требуются.

Возможно. Тов. Мажордом, похоже, использовал имеющееся.

1 час назад, Xрюн222 сказал:

Например, ел36/ PL36 - по описанию - двойного назначения. В строчную развёртку и в УНЧ.

Есть же покемон EL36, потряс хозяина, да и выходники удачные... Сделанные наперекор канонам. EI120 40*25.



Кружка Local

Кружка

Posted
Posted
28 минут назад, Xрюн222 сказал:

хотелось бы напомнить

Про Гранд разговоров не было, а Микро Утопии у меня в спальне вполне сочетаются.

Карта Proficient

Карта

Posted
Posted
1 час назад, Xрюн222 сказал:

И в чем перекор? 10 кв см? В смысле что по канонам твз1-9?

Керн 40, набор 25 - рекомендовали наоборот. Плюс какая-то пропорция с окном. Не суть. 25мм - бюджетненько, работает.

И не пойму, как из него выжали 6 ватт.

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, юрий робертович сказал:

Отличия SE и РР в гармониках сигнала, SE 1,3,5 и далее, РР 2,4,6... Прямонакальные SE 1-я, и все, или фигня неслышимая

Равно как и прямонакальные РР.

Михаил SM Local

Михаил SM

Posted
Posted
1 минуту назад, Xрюн222 сказал:

Равно как и прямонакальные РР.

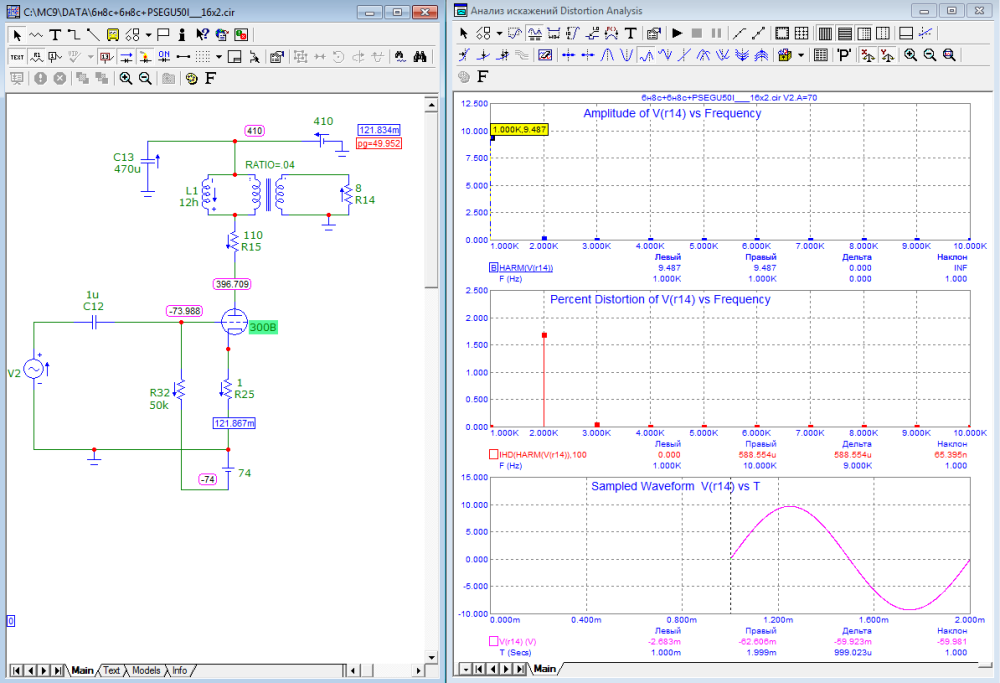

Говорят , кто с приборами , ВАХ косвеннонакальной ГУ50 с g3 и d2 на аноде , такие же линейные, как у 300В.   6..7 вт выхода .

Xрюн222 Mentor

Xрюн222

Posted
Posted

Я с приборами, мерял когда-то, достаточно линейные, но не "такие же", никоим образом. И вообще достаточно маловероятно для " кривонакала"...

  • Thanks (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
4 часа назад, Михаил SM сказал:

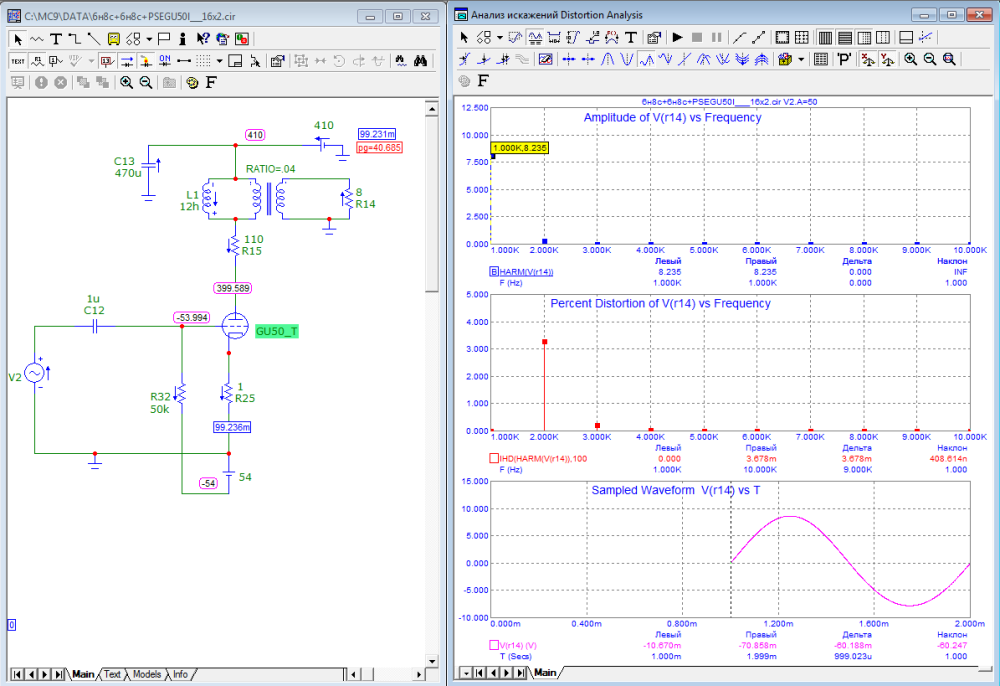

Говорят , кто с приборами , ВАХ косвеннонакальной ГУ50 с g3 и d2 на аноде , такие же линейные, как у 300В.   6..7 вт выхода .

ЕЛ156, вероятно, поближе к 300В в общем и целом, при том что в басУ ещё и получше будет.

Dolboyacher Local

Dolboyacher

Posted
Posted
2 минуты назад, Xрюн222 сказал:

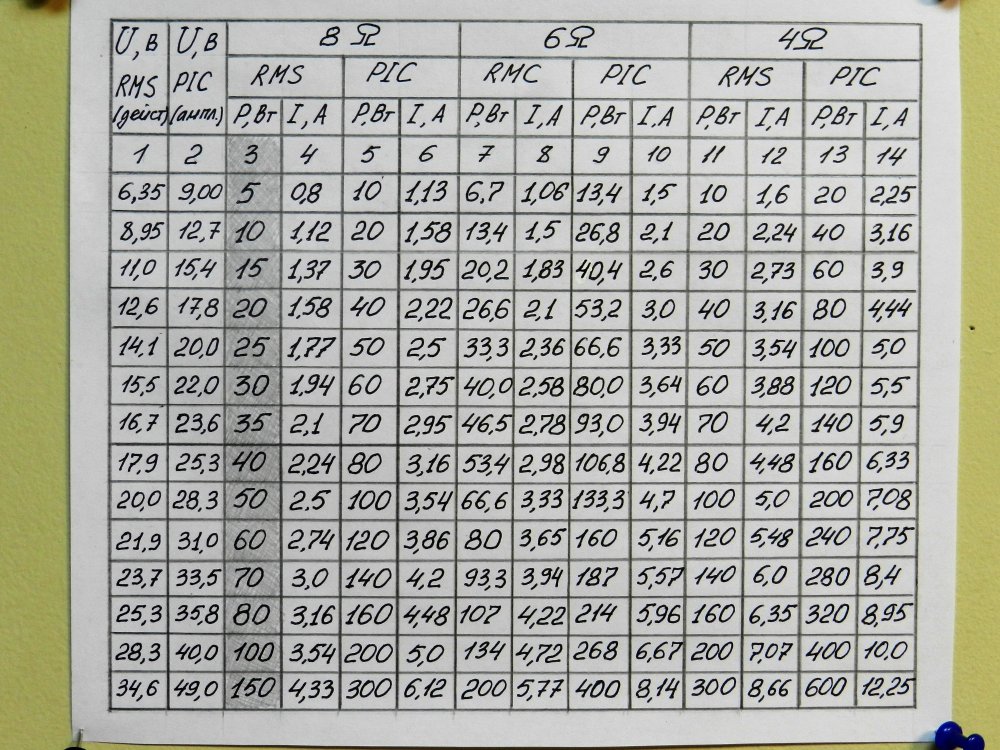

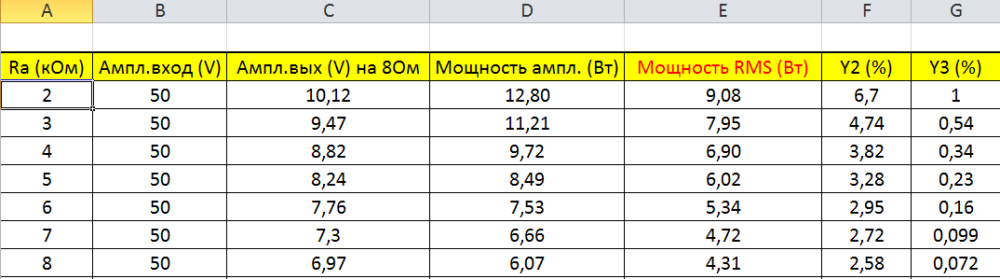

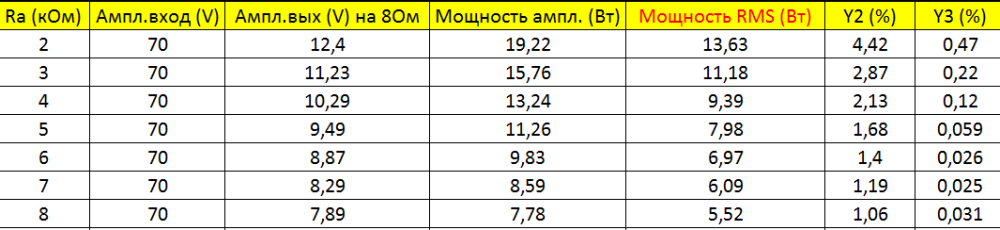

Несколько смущает в таблице соотношение амплитудной и среднеквадратичной мощностей :shock:

Ампл\1.41   Если ошибся, поправьте, пожалуйста.

Андрей63 Local

Андрей63

Posted
Posted

По простому мощность измеренная по амплитуде напряжения и тока, делим пополам, то есть мощность RMS в два раза меньше амплитудной. Существенное дополнение - измерение амплитуды на синусе ( обычно визуально по уровню ограничения на осциллографе при стабильной резистивной нагрузке ).

Dolboyacher Local

Dolboyacher

Posted
Posted

Да уж, сплоховал :smile-60:, давно учился, спасибо , что поправили. Когда, например, на нашем форуме публикуют характеристики, обычно какую мощность имеют ввиду? Так, чтобы я понимал, как принято.

Sergio Proficient

Sergio

Posted
Posted
12 часов назад, Xрюн222 сказал:

Равно как и прямонакальные РР.

Извините, не на тот пост...

Sergio Proficient

Sergio

Posted
Posted
13 часов назад, юрий робертович сказал:

Отличия SE и РР в гармониках сигнала, SE 1,3,5 и далее, РР 2,4,6... Прямонакальные SE 1-я, и все, или фигня неслышимая, поэтому их ценят

Как бы не наоборот, ЮР?

  • Like (+1) 1
  • Smile 1
