Высоковольтный лабораторный блок питания

Valinor

By Valinor
in Power supply

 Share

Recommended Posts

Valinor Local

Valinor

Posted
Posted

Для проверки и наладки любых устройств очень удобно иметь лабораторный блок питания. У меня есть недорогой лабораторник двухканальный по 32В/5А на канал. Без него наладку и первый запуск любых транзисторных устройств уже представить невозможно.

Для наладки и первого запуска ламповых схем тоже очень удобно было бы иметь высоковольтный лабораторный блок питания для анодного напряжения и низковольтный с большим током для накала. Полистав интернет, нашел подобные максимально бюджетные варианты, но цены все равно высоковаты, к сожалению:

https://supereyes.ru/catalog/laboratornye_bloki_pitaniya/mp4001d/

https://aliexpress.ru/item/1005004533805141.html?sku_id=12000031136956474&spm=a2g2w.productlist.search_results.2.58234aa6VRslLh

Интересно было бы узнать, кто какие источники питания использует для наладки устройств? Какой хороший проверенный высоковольтный блок питания с регулировкой напряжения и тока, и с ограничением тока можно было бы собрать самостоятельно?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
5 минут назад, Valinor сказал:

высоковольтный лабораторный блок питания для анодного напряжения и низковольтный с большим током для накала.

Николай, высоковольтный используем типа такого 0...300В:

Регулируемый импульсный источник питания 5 В, 12 В, 24 В, 36 В, 48 В постоянного тока, 60 в, 80 В, 120 В, 160 в, 220 В, 300 В, 480 Вт, Трансформатор источника SMPS с цифровым дисплеем - купить по выгодной цене | AliExpress

Ну а с низковольтными вообще проблем нет.

BAA Master

BAA

Posted
Posted
4 hours ago, Valinor said:

кто какие источники питания использует

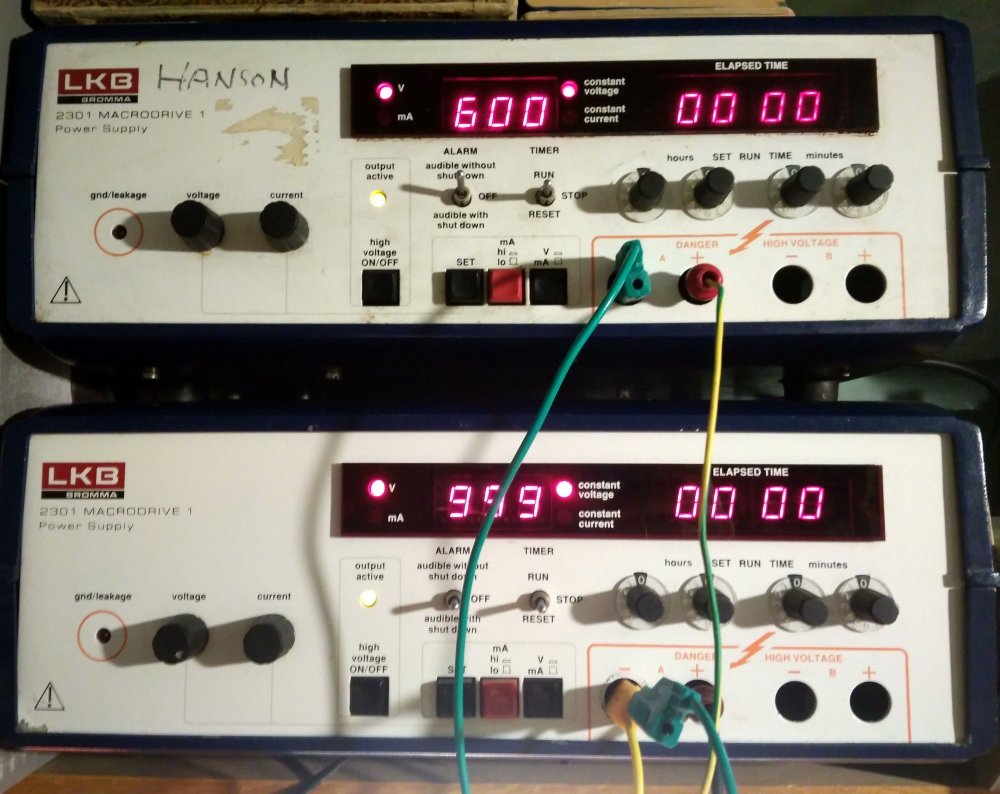

Завтра у знакомого наименование спрошу, видел до 2кВ и более.

  • Like (+1) 1
Илья Александрович Proficient

Илья Александрович

Posted
Posted

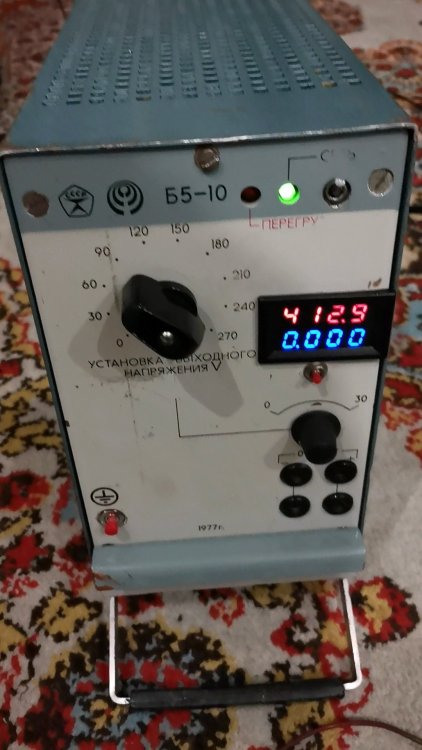

Использую Б5-10 переделанный, в оригинале он 2-300В 0,3А, но купленный за малую стоимость оказался ранее ремонтированный и сгоревший снова, поэтому был мною переделан на современных мосфетах, главное что трансформатор был исправный, после переделки вышло 420В или 0,3 или 0,4 не помню уже на сколько настроил защиту, хотя можно было и 500 с него получить, обмотки нужные есть для этого, большие радиаторы и много места в нем для творчества.

Valinor Local

Valinor

Posted
  • Author
Posted
В 01.07.2023 в 12:53, Stan Marsh сказал:

высоковольтный используем типа такого 0...300В:

Выглядит неплохо, а что у него с ограничением по току? Или в случае нештатной ситуации он всю мощность в нагрузку и отдаст?

Valinor Local

Valinor

Posted
  • Author
Posted
53 минуты назад, Stan Marsh сказал:

Там есть похожие, но с установкой максимального тока.

Если не затруднит, то можно ссылочку? Полазил и не нашел что-то такого варианта...

  • 1 month later...
  • 1 month later...
mmelomann Collaborator

mmelomann

Posted
Posted

китайцы уже понаделали на любой вкус и цвет... нужно только озадачиться и выбрать...

https://www.aliexpress.com/item/1005003690766830.html?src=google&aff_fcid=c649e3bd4eb84cfcb6b49e3abfc84daa-1695403061146-00568-UneMJZVf&aff_fsk=UneMJZVf&aff_platform=aaf&sk=UneMJZVf&aff_trace_key=c649e3bd4eb84cfcb6b49e3abfc84daa-1695403061146-00568-UneMJZVf&terminal_id=9170cef3d7454a598e7503912b420841&afSmartRedirect=y

BAA Master

BAA

Posted
Posted


6 hours ago, mmelomann said:

китайцы уже понаделали на любой вкус и цвет... нужно только озадачиться и выбрать...

Скорее вот это

BAA Master

BAA

Posted
Posted
59 minutes ago, KAI said:

Автотрансформатор+мост+конденсатор.



И девять жизней, как у кошки.

  • Круто (+1) 1
KAI Proficient

KAI

Posted
Posted
2 часа назад, BAA сказал:

И девять жизней, как у кошки.

Разделительной транс в подарок.

Кто-то на металлическом корпусе ставит клемму заземления?

  • 3 weeks later...
Кружка Local

Кружка

Posted
Posted
В 23.09.2023 в 04:20, BAA сказал:

девять жизней

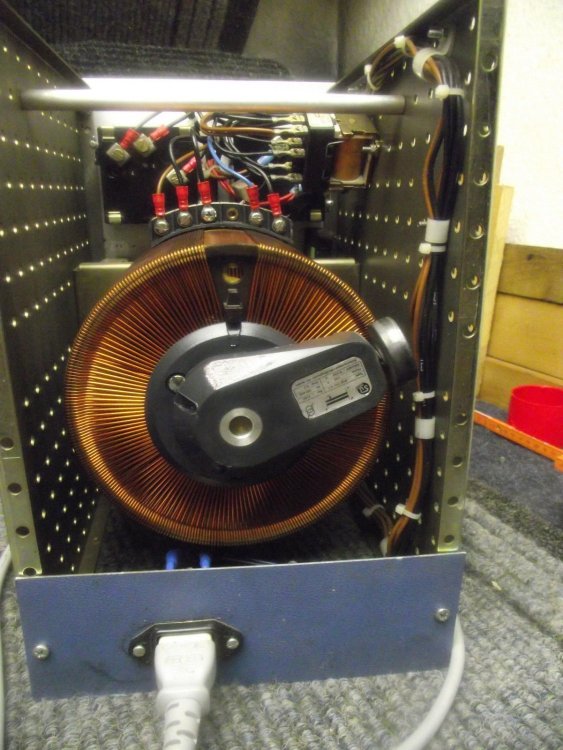

Кстати Немцы выпускали и развязывающие "ЛАТРы" в том числе. Давно пользуюсь именно таким.


  • Like (+1) 3
alnsu Veteran

alnsu

Posted
Posted
1 час назад, Кружка сказал:

развязывающие "ЛАТРы"

Автотрансформатор не имеет развязки от сети. Одна обмотка и на вход и на выход. Развязывающий трансформатор имеет 2 обмотки (1 и 2), потому и развязывающий.
