Recommended Posts

Posted

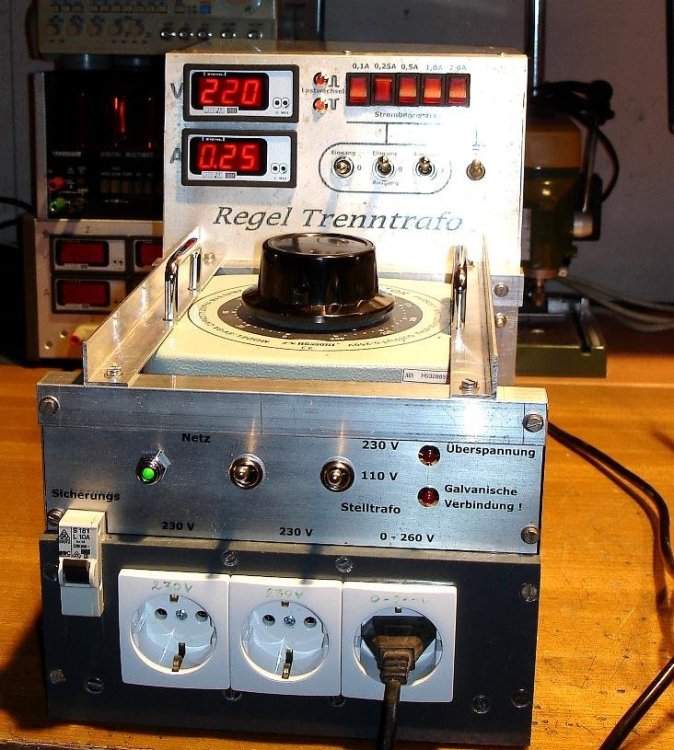

16 minutes ago, ДимДимыч said:

 Алексей!  Кружка зря не скажет.

Латр немецкий и почему бы им не сделать 2-е обмотки.

Кстати на фото это видно.

Такие были на работе с 1980-х. С приборами на ток и напряжение, Венгерские. С развязкой от сети, 5 или 2А, точно не помню.

Posted
22 минуты назад, ДимДимыч сказал:

Кружка зря не скажет.

Именно поэтому слово "ЛАТР" Роман закавычил. Есть регулируемые трансформаторы, он и имелся в виду.

  • Thanks (+1) 1
Posted
1 час назад, Stan Marsh сказал:

Есть регулируемые трансформаторы

Были и в СССР , в школьных наборах для кабинета физики ...

Люди по сей день пользуются , несколько раз приходили в ремонт ...

  • 3 weeks later...
  • 1 month later...
Posted

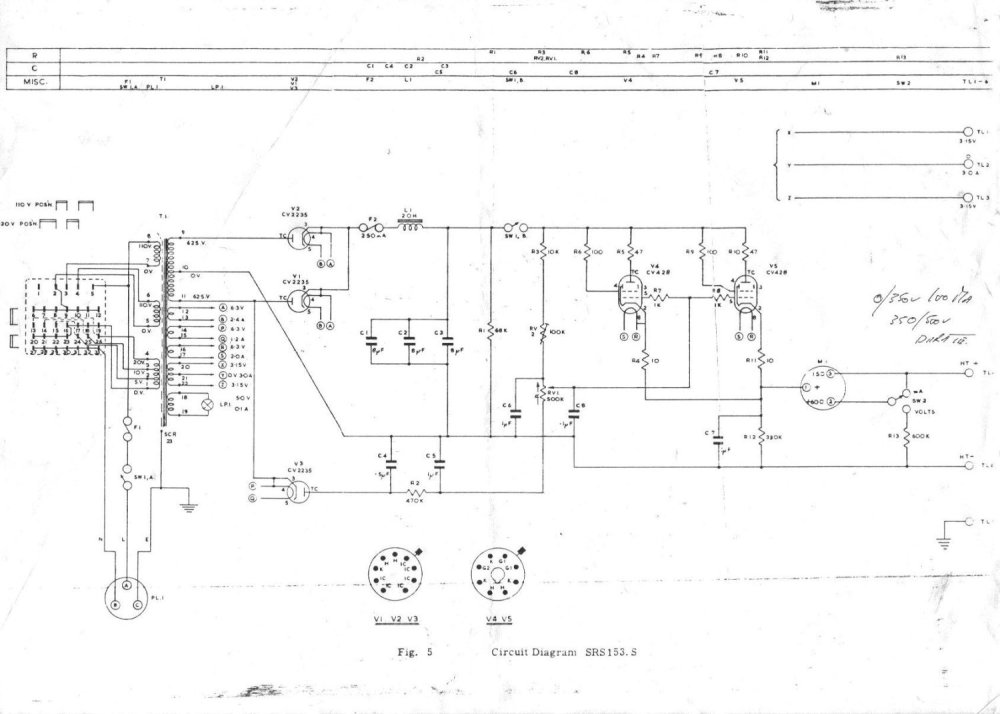

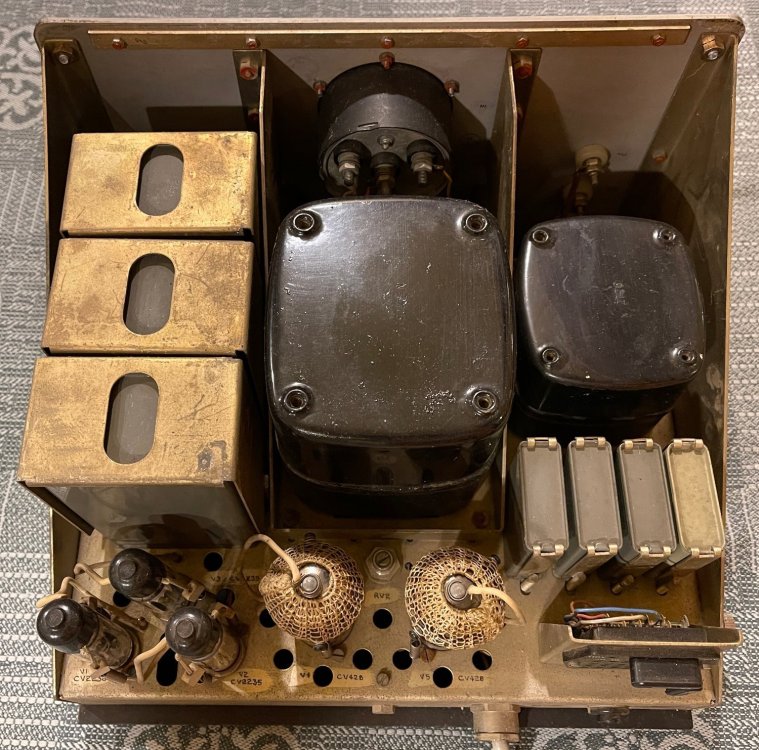

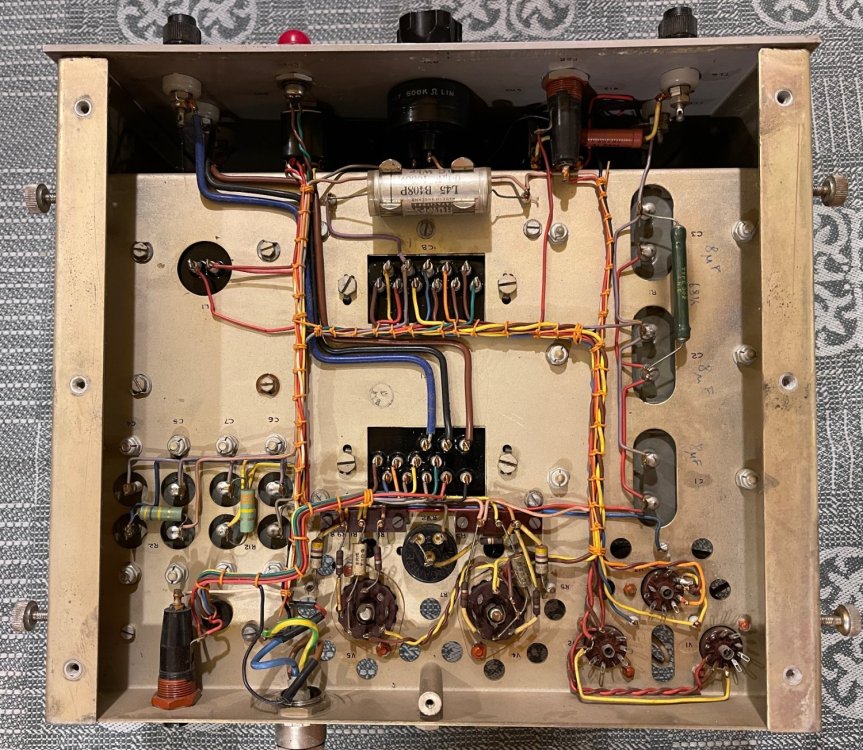

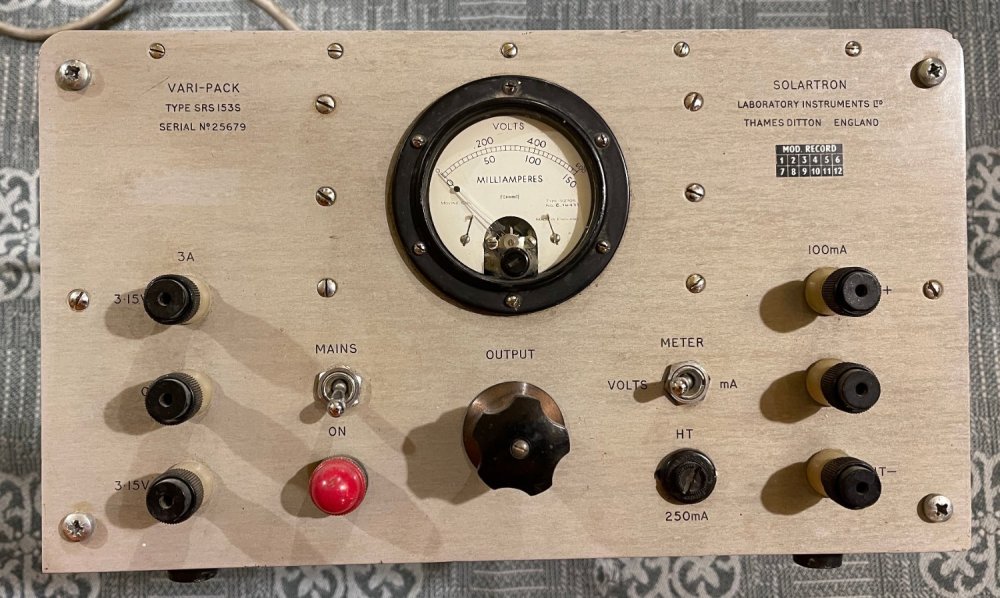

Пример простого, промышленно выпускавшегося, регулируемого лабораторного БП до 500в. Стабилизатором правда не назовёшь, но зато и не такой гроб здоровенный, как УИП-1.SolartronSRS-153.S.thumb.jpg.1aaab31bd9d9e968cc5006f8ed5de047.jpgIMG_7485.thumb.JPG.b85ca651d881d9519b80b056cb4fe741.JPGIMG_7490.thumb.JPG.847877c2c680e18de85181ce76acff1a.JPGIMG_7483.thumb.JPG.70ea905aeb71b76f98b935dba092b237.JPG

  • 6 months later...
Posted

Всем доброго!

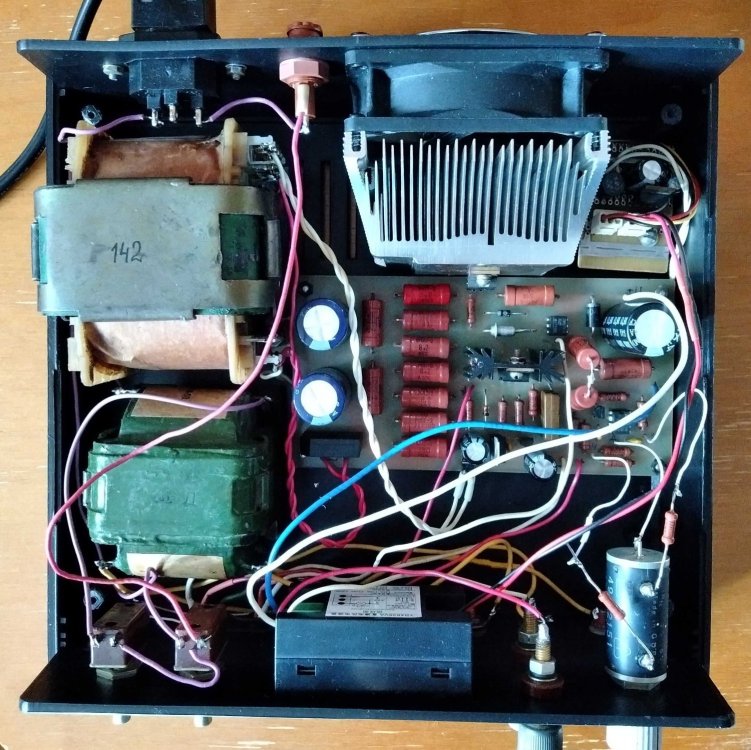

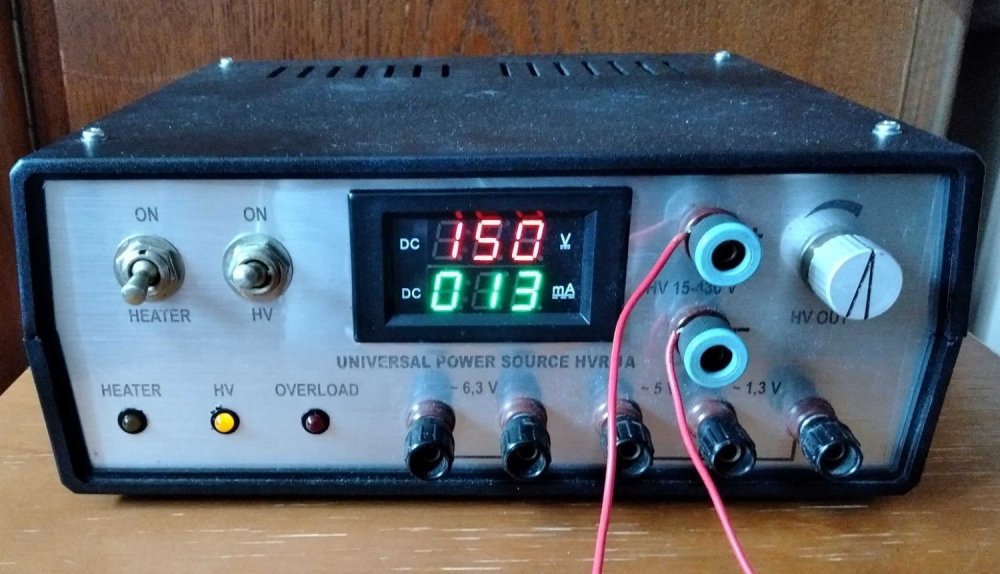

У Е.Карпова на сайте есть 2 схемы регулируемых высоковольтных стабилизаторов напряжения. На основе первой из них я сделал себе лабораторный источник питания (влазит в корпус Z-17W от Kradex), добавив еще источник накальных напряжений на ТН-36. Высокое регулируется в моем варианте в диапазоне 15-430 В, ток нагрузки примерно до 140 мА. Статья с описанием моей реализации этого блока есть у Е.Карпова на сайте.



  • Like (+1) 2
Posted

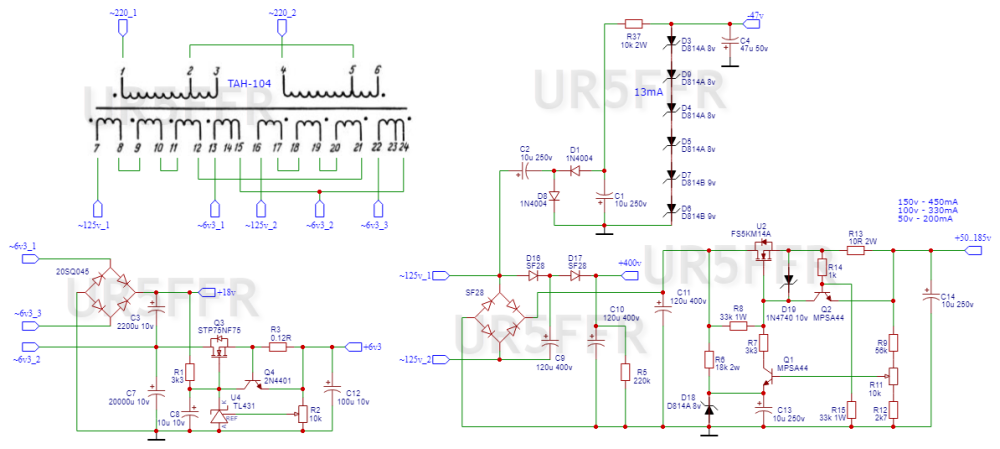

Прекрасно работающий БП. С защитой от КЗ. На другие напряжения несложно пересчитать.

Schematic_HV Lab Power Supply_2023-10-30.png

  • Like (+1) 1
  • 2 months later...
Posted

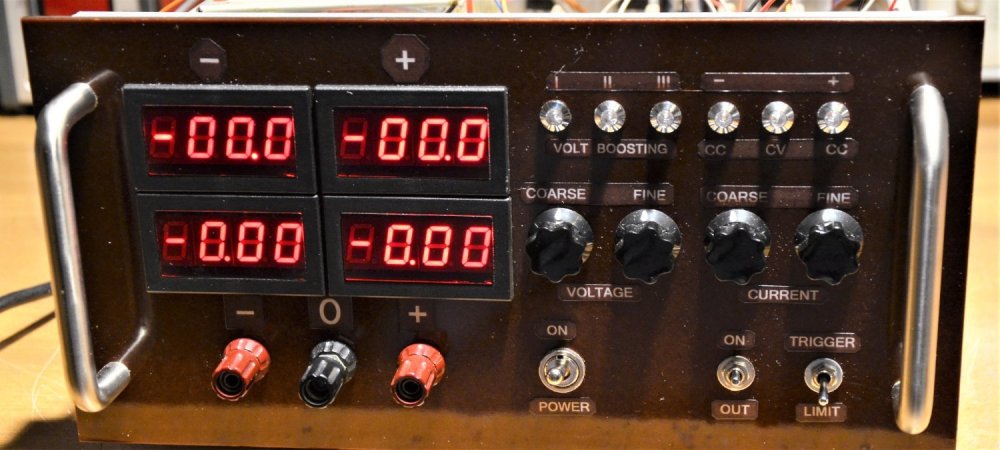

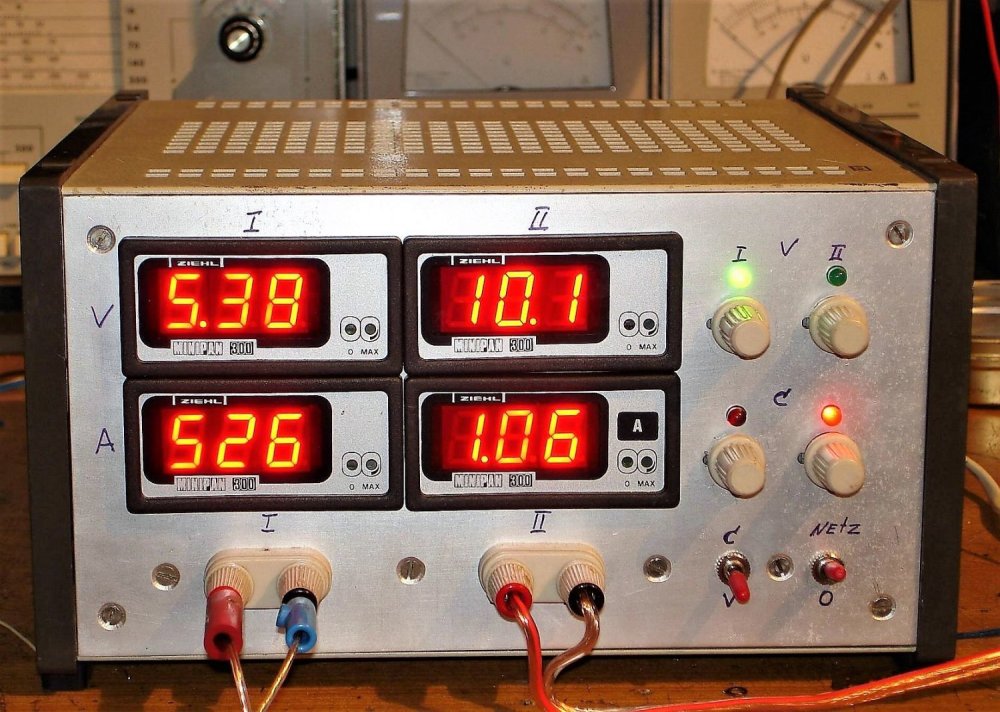

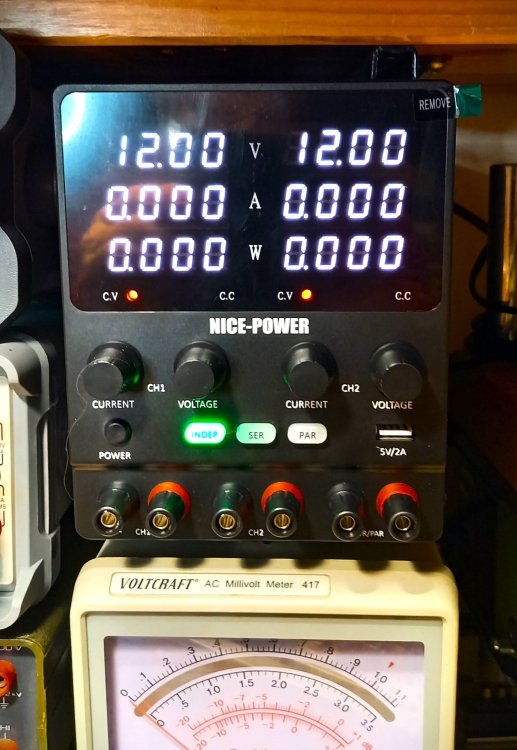

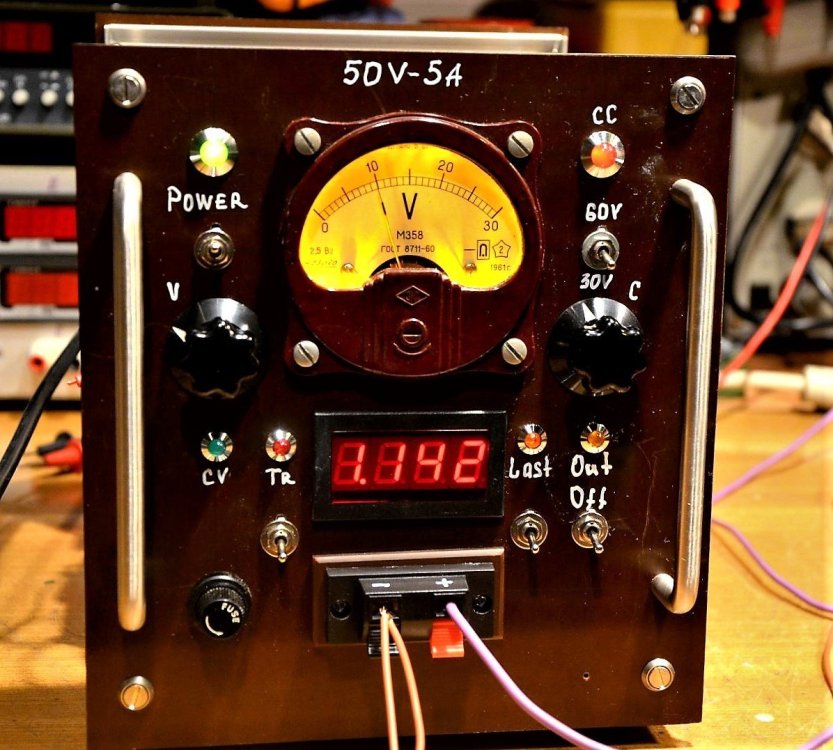

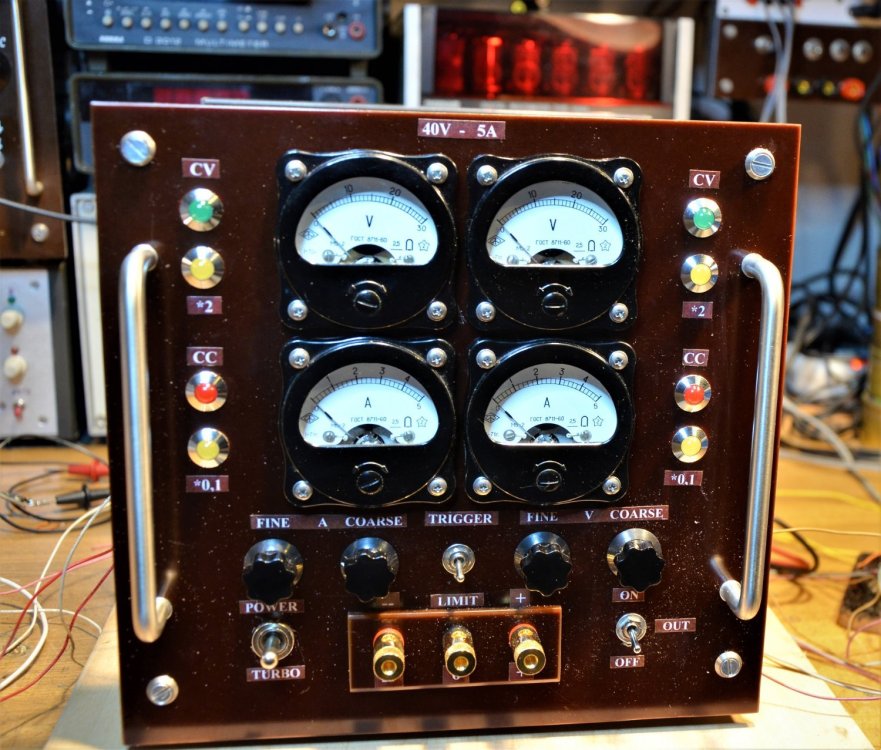

У меня их несколько, один промышленый, другие самодельные. Промышленый, китайский, 2 по 60 вольт 5 ампер с возможностью соединения в паралель ( 60вольт 10 ампер) и последовательно ( 120вольт 5ампер)

BP 50-5 III.jpg

BP 50-5.jpg

BP 40-5.jpg

BP 2 60V 5A I -.jpg

  • Like (+1) 2
  • 2 months later...
Posted

Непонятка:

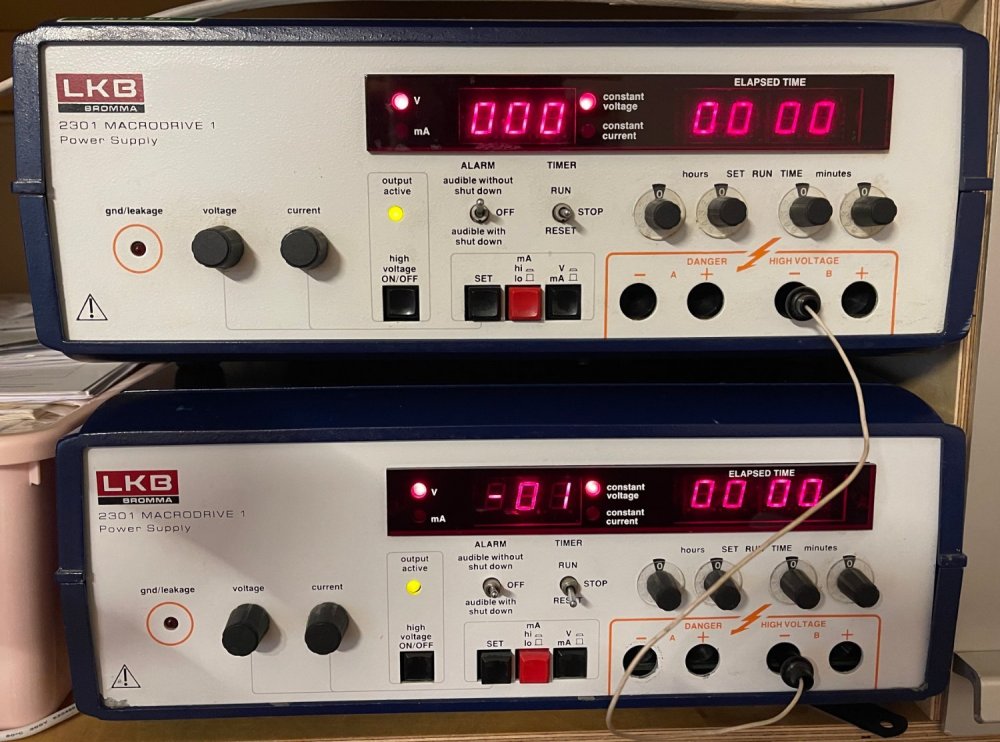

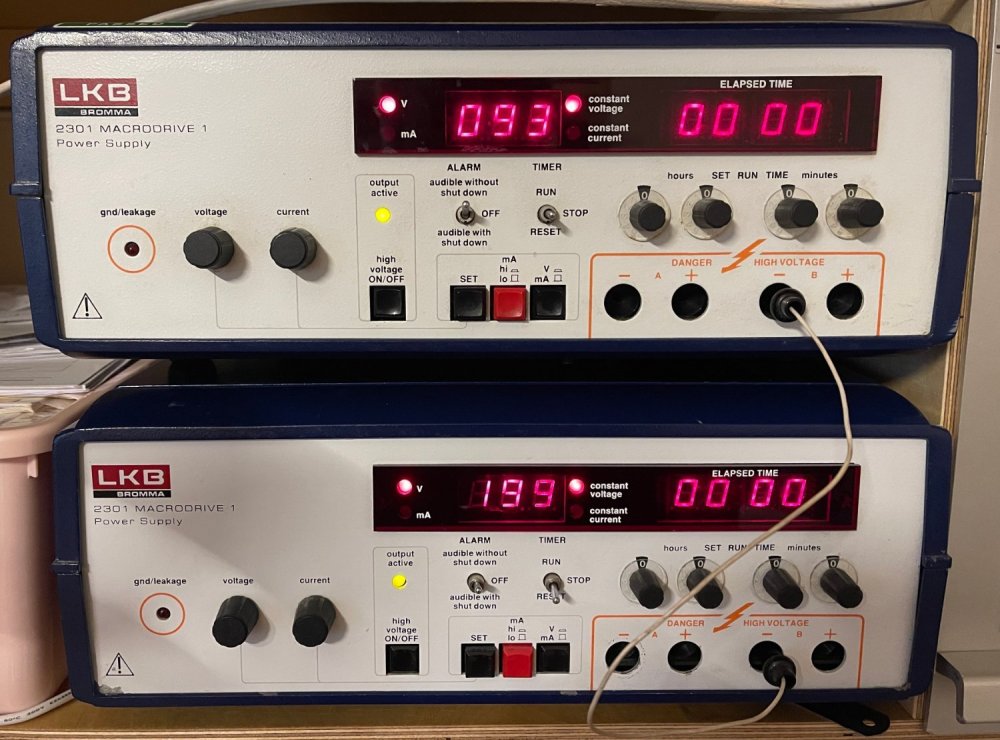

Имею два лабораторных БП. Пользую не первый день. Понадобилось померить тетроды. Думаю, подам с одного анодное, а с другого на вторую. Как только соединяю приборы по выходу начинает выдавать либо ground/leakage, либо на выходе пассивного прибора появляется примерно половина напряжения активного. Причем от перемены мест слагаемых сумма особо не меняется :)

По одиночке вроде работают нормально.



Подключил один через РТ стало нормально.



Posted

Странно, вроде у лаб.источников по определению должна быть полная отвязка от корпуса и тп, с привязкой по вкусу и желанию только.

Posted

- Смысл варисторов на выходе? Они рассчитаны на определённый диапазон напряжений. Тут же регулирование от 0 до 1000в. Отключал корпус с основной платы - та же ерунда.

- Так и я того же.

Ещё как-то бы мог предполагать проблемы при соединении последовательно, а в параллель в одной точке-то что?

Померил фильтры на входах БП, думал может какой из X,Y дурит, вроде в норме.

  • 1 month later...
Posted

Наверно надо на схему второй сетки, дать параллельную нагрузку, подключить резистор параллельно катоду и второй сетки, током может быть 1/10 или меньше, точно никто не скажет, от тока сетки.

Ибо динатрон с анода заряжает через вторую сетку конденсатор на блоке питания второй сетки, и он уходит в защиту по напряжению.

Posted

Всегда питание второй сетки у мощных ламп, должно иметь баласный резистор, или иную схему непозволяющую динатрону перезаряжать конденсатор питания второй сетки. Ну понятно если питание второй сетки меньше анодного.



Posted
11 hours ago, Юрий собираю радиолампы. said:

Ибо динатрон с анода заряжает через вторую сетку конденсатор на блоке питания второй сетки, и он уходит в защиту по напряжению.

Вторичные электроны с анода, динатронные, пойдут на вторую сетку при напряжении на аноде ниже или около напряжения второй сетки. Это проблема тетродов.
Просто электроны, если на аноде низкий потенциал, даже в пентоде полетят на вторую сетку - видно на любых характеристиках ламп в листах данных.
Однако граждане радиолюбители, особенно при рассогласовании нагрузки (обычно антенны) рассказывают об "отрицательном" токе экранной сетки в тетродах.

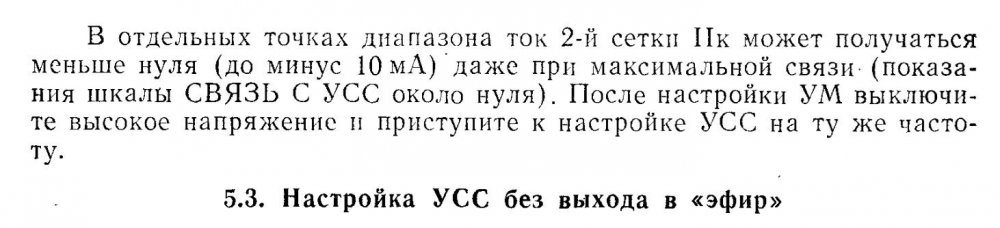

518.thumb.jpg.2da55caa5798cd2fe9654218e293f2bf.jpgСие происходит из-за перехвата электронов и перегрева оной сетки, из-за чего она начинает тоже динатронить, то есть эмиттировать электроны. Испускать больше, чем перехватывать. Вот тогда-то и будет рост напряжения на второй сетке. Публикаций про подобное в НЧ усилителях не встречал. Хотя шунтовая стабилизация напряжения "экранная сетка-катод" встречается часто, скорее всего из-за простоты (стабилитрон/стабиливольт). Из аппаратуры стабилизация точно есть в осциллографах, но там пентоды в маломощных каскадах и сетка запитывается от повторителя.
Так что не превышаем режимы и берем лампы с золочеными сетками (чтоб "добытчикам" пусто было).
https://www.tmchistory.org/tmc_restoration/PAL-500/power and protection for modern tetrodes.pdf

  • Like (+1) 1
Posted
3 часа назад, BAA сказал:

Вторичные электроны с анода, динатронные, пойдут на вторую сетку при напряжении на аноде ниже или около напряжения второй сетки. Это проблема тетродов.
Просто электроны, если на аноде низкий потенциал, даже в пентоде полетят на вторую сетку - видно на любых характеристиках ламп в листах данных.
Однако граждане радиолюбители, особенно при рассогласовании нагрузки (обычно антенны) рассказывают об "отрицательном" токе экранной сетки в тетродах.
518.thumb.jpg.2da55caa5798cd2fe9654218e293f2bf.jpgСие происходит из-за перехвата электронов и перегрева оной сетки, из-за чего она начинает тоже динатронить, то есть эмиттировать электроны. Испускать больше, чем перехватывать. Вот тогда-то и будет рост напряжения на второй сетке. Публикаций про подобное в НЧ усилителях не встречал. Хотя шунтовая стабилизация напряжения "экранная сетка-катод" встречается часто, скорее всего из-за простоты (стабилитрон/стабиливольт). Из аппаратуры стабилизация точно есть в осциллографах, но там пентоды в маломощных каскадах и сетка запитывается от повторителя.
Так что не превышаем режимы и берем лампы с золочеными сетками (чтоб "добытчикам" пусто было).
https://www.tmchistory.org/tmc_restoration/PAL-500/power and protection for modern tetrodes.pdf

Да, я написал что совсем не то, давно не сталкивался уже и в суматохе ошибся.

Когда вторая сетка перехватывает электроны, то ток соответственно положительный.

А если сама вторая сетка начинает динатронить и испускать электроны, то ток будет отрицательным и начнëт заряжать вторую сетку положительным потенциалом.

И если нет разрядной схемы то начнëтся повышаться напряжение на второй сетке.

Ну и блок питания во второй сетке из за повышения напряжения будет уходить в защиту. Резистор нагрузки спасëт ситуацию, или схема газового стабилитрона/ов к катоду и второй сетке, ну и последовательного баластного резистора к источнику питания.
