Да здравствуют все присутствующие! (в оригинале было "желающие")

У меня тут вот такое горе: ящики, из недешёвых, имеют довольно узкий пик в 5-6 дБ по высоте на 4000. Примечательно то, что, когда смотреть излучатели на расстоянии 15 см и меньше, то всё гладко и очень замечательно, но стоит отодвинуть микрофон дальше, - вырастает из ничего.

Что только ни делал!

 - менял расположеие микрофона,

 - менял расположеие ящиков,

 - передвигал мебель,

 - сменил квартиру (!) - всё то же.

Нагрел паяло и отодвинул твитер от мидбаса. Конечно же, получил яму около 3000, но от горбика на 4000 не избавился.

Не лечит и подбор конденсатора, шунтирующего мидбас.

Что делать? Ну не сооружать же фильтр восьмого порядка!



Posted
17 часов назад, alexbeatle59 сказал:

ящики, из недешёвых, имеют довольно узкий пик в 5-6 дБ по высоте на 4000

Если  имеется откалиброванный измерительный микрофон и соответствующие средства для измерения АЧХ, то желательно ликвидировать в первую очередь провал... в методике измерений и в оценке получаемых результатов.

Для начала о каких АС идет речь? Состав ГГ, схемы включения ГГ, АЧХ среднечастотной и ВЧ головок без фильтров?



Posted
18 часов назад, Пикассо сказал:

Если есть время и желание, подберите резонатор Гельмгольца в корпус, который срежет Ваш пик. Или к Бокареву на поклон)

Пожалуй да, но резонатор Гельмгольца - это несопоставимо сложнее, чем простая фильтр-пробка. Пришло в горову только сечас. Тугодум, прошу прощения. Сопротивление, понижающее добротность, должно быть (по ощущениям) в пределах одного Ома.

2 SPO57 Спасибо, с вами всё ясно.

  • Hmm... (-1) 1
Posted
9 hours ago, alexbeatle59 said:

это несопоставимо сложнее, чем простая фильтр-пробка

Может наоборот, поледовательный контур (закоротка), параллельно головке. Пробка, скорее всего, не будет демпфировать резонанс. Но это требует предвключенного, например индуктивного, импеданса.

  • Like (+1) 1
Posted

Я цеплял последовательную цепочку RCL параллельно динамику 6ГД-2 (мягко гасил 1000 Гц), но это было давно. Возможно и запамятовал название. Теперь же, не установив причины появления горбика, не знаю куда цеплять, на мидбас или на твинер. Придётся пробовать.

А ещё я не знаю, как это отразится на импедансе, не начнёт ли греться усилитель...

Posted
В 27.06.2023 в 11:41, alexbeatle59 сказал:

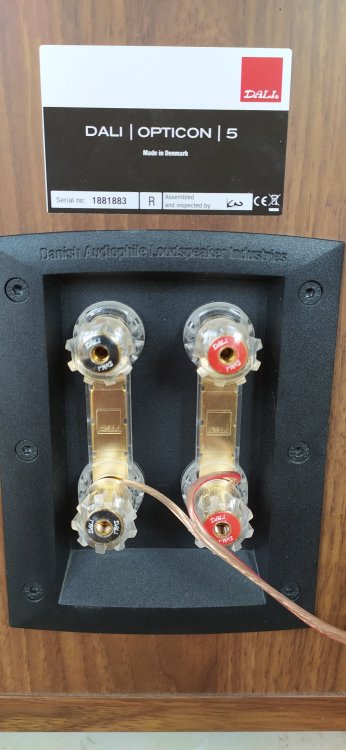

ящики, из недешёвых...

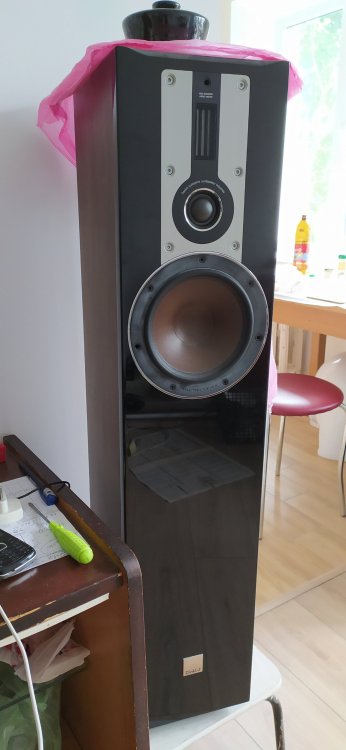

Вот, может кому интересно.

Куплены не здесь, в Испании (сборка гарантированно родная). 1500 евро.




Posted

А не влияние ли это АЧХ микрофона , плюс микрофонного усилителя ( что вполне возможно ). уж больно силён завал после 10 кГц. Вы чем и как измеряете. А потом на слух то,  как этот горб  воспринимается.

Posted

Микрофон выбран из 30-ти. (!) Из 30-ти микрофонов выбралось три, этот любимый из-за подзаваленных низов. О завалах выше 10-ти, точнее, выше 6-ти тысяч, я писал на sonus.es. Писал также, как это проверить. Там целых два способа. (!)

Усилитель - Alesis io4 - вне подозрений, да и проверок он провёл/прошёл...

На слух - словно камешки шуршат. Я - звукорежиссёр, слышу не прислушиваясь.

А почему такие вопросы? Написал же, что с малого расстояния всё гладко, даже АЧХ представил!

Posted

Sanus.es не читал , потому и спросил. Самый простой способ и безболезненный поставить вместо резистора 2,7 Ом  на входе фильтра купольника ( по паспорту частоты раздела 2,4 кГц и 14 кГц)  переменник не менее 10  Вт на 10 -15 Ом ( есть такие ещё советские )  и покрутить его хотя бы на слух, конечно измениться частота раздела и завалятся верха выше 6 Кгц  , но может получиться узнать причину , как вариант.

Posted

Вот эту часть теории я, похоже, прохлопал. Пожалуйста, Андрей, поподробнее, почему измениться частота раздела и завалятся верха выше 6 Кгц? Как оно одно от другого зависит и почему.

Posted

Ну это целая наука про параллельные фильтры,  сильно влияющие друг на друга в реальном исполнении, в отличии от теории. Фактически на 50 процентов метод проб и ошибок, в вашем случае производитель пошёл по пути вау эффекта при продаже, раньше  ( в схемах усилителей 70-х годов ) делали небольшой подъём в области 2-3 кГц, назывался эффект присутствия, правда отключаемый. Ширики  страдают повышенной отдачей точно в этом диапазоне, что бы выровнять АЧХ ставят фильтр пробку , параллельный LCR контур настроенный для вашего случая на 3,5-4,0 кГц, резистор R как раз переменник в10-15 Ом, про который я вам говорил выше , при этом резистор 2,7  Ом оставляем, хотя может и не понадобиться. Как то так  примитивно объяснил. Но это целая лабораторная работа  и с наскока сделать всё правильно не получится, куча измерений, проб и ошибок.

Posted

Знаю, проверял. И формулы (160000... 225...), и онлайн-калькуляторы - Филькина грамота.

Когда я написал, что акустика - это не наука, это практика, глубоко уважаемый мною МАИ меня поправил, сказав, что акустика - раздел физики.

Не самый крепкий, я бы заметил, раздел.

Я Вас, Андрей, не понял. 2,7 ома не стоит в последовательной RCL-цепочке, которую я пробкой поименовал. Как он влияет на частоту раздела и завал высоких, стоя там, где он стоит? Вот это я спрашивал.

Что касается "пробки", то там 10-15 ом точно не понадобится, двух хватит. Уж слишком высокая добротность у эль-цэ.

Posted

Вау-эффекта у шириков видеть не доводилось. Кривая изрезанная АЧХ, вследствие чего жёстковатый звук - это да. Может ещё увижу...

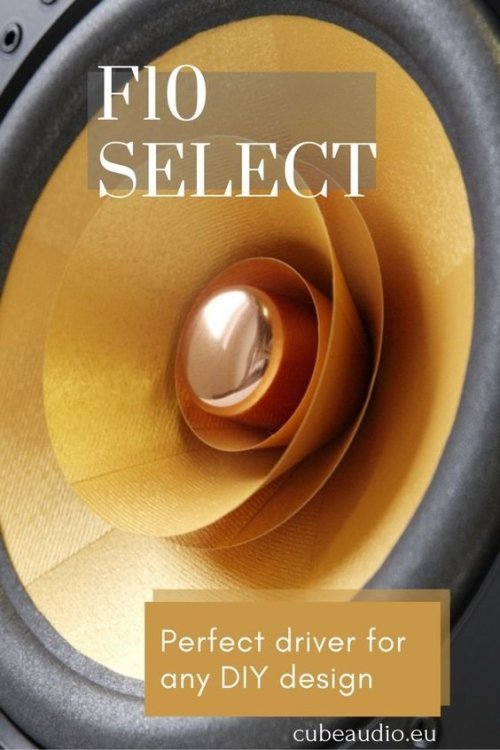

Вот интересная картинка. Поляки делают. Целых четыре дифузора!


  • Like (+1) 1
Posted
1 час назад, alexbeatle59 сказал:

не понял. 2,7 ома не стоит в последовательной RCL-цепочке, которую я пробкой поименовал. Как он влияет на частоту раздела и завал высоких, стоя там, где он стоит? Вот это я спрашивал.

Что касается "пробки", то там 10-15 ом точно не понадобится, двух хватит. Уж слишком высокая добротность у эль-цэ.

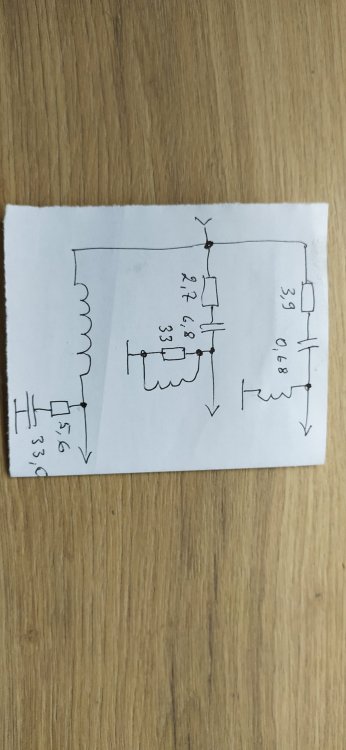

2.7 Ом у вас в схеме в качестве гасящего резистора. дабы выровнять чувствительность, вот они её и выровняли на 1м , а дальше что  получилось , то и получилось. Про завал высоких вы не поняли , последовательно с этим резистором ( или вместо него) поставьте переменный, и покрутите в сторону увеличения сопротивления, когда на 4 кГц выровняется АЧХ  ( уменьшиться отдача )  , то и и на высоких произойдёт спад , а так как сопротивление перед фильтром увеличится , как при этом это повлияет на фильтр ( добротность изменится или частота уйдёт и как сильно ) вам никто не скажет, а может и не заметите ничего, это можно понять только сделав кучу замеров . На  счёт фильтр пробки , опять ставим переменник и крутим и опять куча экспериментов.

  • Like (+1) 1
Posted
1 час назад, alexbeatle59 сказал:

Вау-эффекта у шириков видеть не доводилось

Я говорил  конкретно про вашу  Дали , а не про ширики.

Posted
14 часов назад, Андрей63 сказал:

в вашем случае производитель пошёл по пути вау эффекта при продаже, раньше  ( в схемах усилителей 70-х годов ) делали небольшой подъём в области 2-3 кГц, назывался эффект присутствия, правда отключаемый. Ширики  страдают повышенной отдачей точно в этом диапазоне...

Никак не вспомню, чьи это слова... :-)

Теперь понял. Увеличение гасящего/баластного сопротивления не подвинет частоту раздела (ничего я, оказывается, не пропустил), а лишь просадит то, что выдаёт купол, то есть, не только 6000++, но и 3000, и то, что между.

Нет, это не вариант.

Posted

Что-то вы не как не поймёте, что на первом этапе с добавочным переменным резистором вы попытаетесь ( если получится ) понять проблему, а лечить её , опять же если АЧХ на участке 2-4 Кгц выровняется при помощи увеличения номинала добавочного резистора ( на верх при этом не смотрим)  , можно будет попробовать фильтр пробкой .

  • 2 weeks later...
Posted

Как говорится, ЗЫ.

Кто-то сказал, что лентяи - самый изобретательный народ. По себе знаю, - истинная правда.

Перед тем, как огород городить с пробкой, попробовал (наоборот) придвинуть твитер к мидбасу (такое я проделывал со SVEN HP-740F). Всё замечательно выравнялось. Неделю слушаю - хоть бы одно замечание! Звук плотный, яркий, очень присутствующий.

Все мы когда-то читали, что наложение полос, раздвоение звука - вещь неприятная. Мне уже НЕ РАЗ предоставлялась возможность убедиться, что это неправда. Нормально всё.

К тому же, все лабухи знают, что пищала через 2 мкф звучит намного лучше, чем через 1 мкф. Ну, мы то с вами знаем, в чём причина...

Всем удачи!

...и успехов!

...блестящих.

Posted

От АБ:

......... привет!
Смотрю,  Алексбитл  59   внятных советов не получил ,  попробую  вдогонку.
Первое-  Дали Оптиконы  одни из  лучших  фирменных  колонок,  не  вызывающие желания  туда влезть  и что-то исправить. Настолько  там все  достойно  со звуком.
Второе .Замеры  обеих  излучателей  автором  сообщения  сделаны правильно,  виден  стык  на 2 килах,  идеальная  частота для  двухполоски. Никакого намека  на горбище  в районе 4 кил  .А что  нам подмешивается на дистанции-  начхать. Устаканится, особенно  вне  оси на паре метров , а не  в лоб измеренное.
  Вывод один.
Забить на суету  и слушать  ,  такие колонки - удача  в наше людоедское время.
  • Like (+1) 1
Posted
В 14.07.2023 в 06:07, ДимДимыч сказал:

Устаканится, особенно  вне  оси на паре метров , а не  в лоб измеренное.

Прочтите стартовый постинг ещё раз и до конца.

Прочтите ещё раз и последний мой постинг.

Не творите себе идолов. Лично я разочаровываюсь во всём, за что только ни возьмусь: фирма Фаунтек успела меня разочаровать всего 2 раза, фирма ДАЛИ - 2++ раза, Монакор - 3 раза. Жизнь продолжается...

  • Like (+1) 1
Posted

У пятых Оптиконов есть ещё и лента. Хреновая, но есть. Лента, вопреки своим паспортным характеристикам, давит в 5++ раз слабее купола или конуса. Чтобы как-то приблизить отдачу верха и низа, изготовители стыдливо приглушили купол. Выровнять они ничего не выровняли, только ступеньку создали. АЧХ  поданы уже без баластного сопротивления. С ним ещё хуже. И не устаканивается ничего ни по оси, ни по оглобе.

Не верьте никому. Время такое - никому нельзя верить.

Posted

Лента не может ничего давить по законам физики. А отсутствие призвуков и искажений воспринимается, как тише по сравнению. Проще всего проверить шумометром, если нужно.
