Posted

Вот еще сегодня обнаружил, пол дня с одним каналом возился, мало напряжение-большой ток, феррит китайчатина.


  • 1 month later...
  • Replies 220
  • Created
  • Last Reply

Top Posters In This Topic

Posted
On 4/1/2022 at 12:33 PM, Юрий_Б said:

Попалась тут одна статейка о ламповом SE на PL504, такие рулады он про него заливал. У меня кот заржал когда схему увидел.


Странный способ получения анодного с помощью кенотрона.

Posted
3 часа назад, BAA сказал:

Странный способ получения анодного с помощью кенотрона.

Это у него задержка анодного так сделана, но его надо перевернуть. Вообще схема не понятная, анод и накал PL504 питается от одной обмотки, накал кена от сети, ДУРДОМ!

Posted

Не выйграл а проиграл, не Волгу а три рубля и далее по списку.
Надо чтоб начинающие не скопировали.

Posted

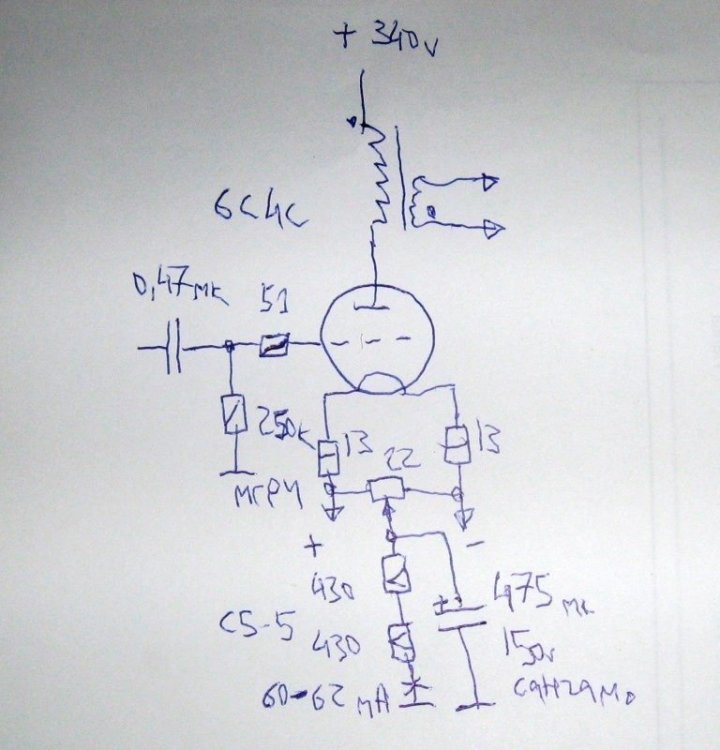

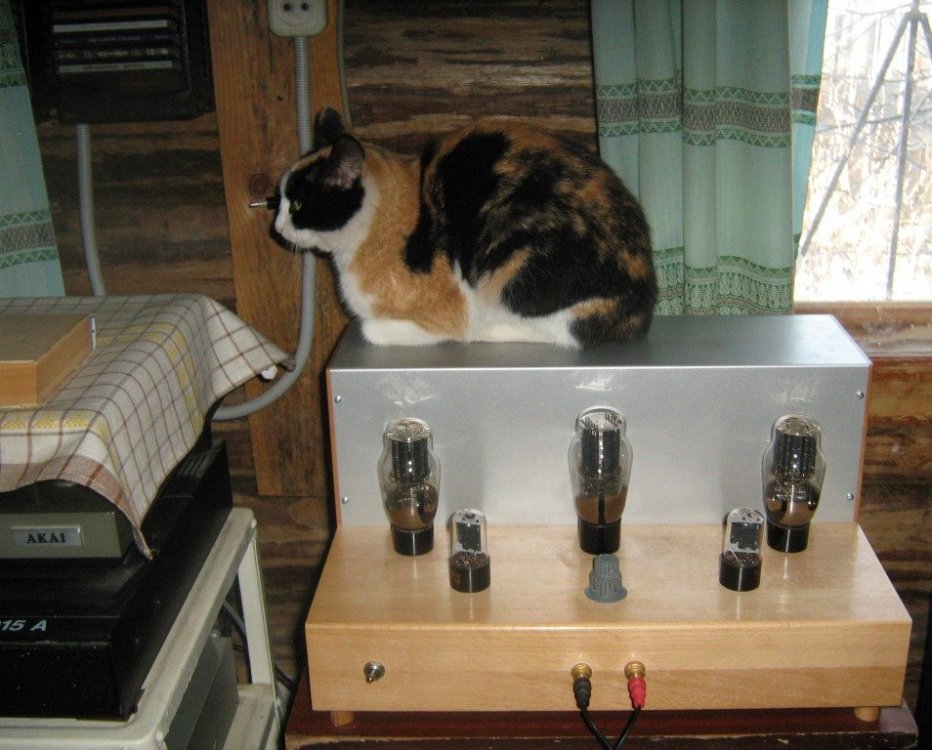

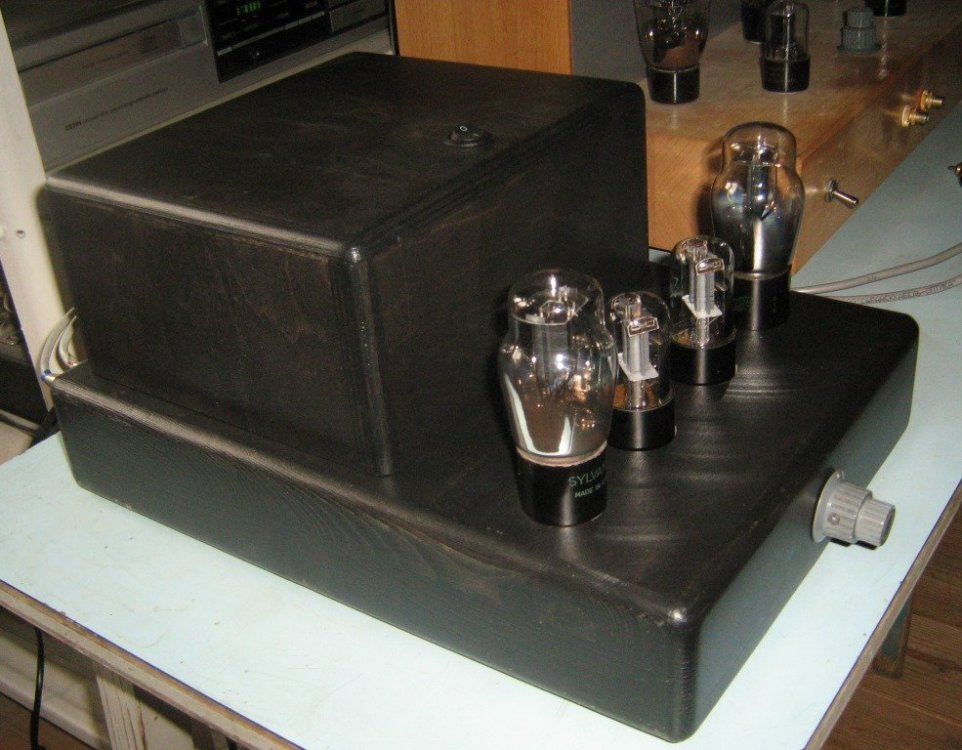

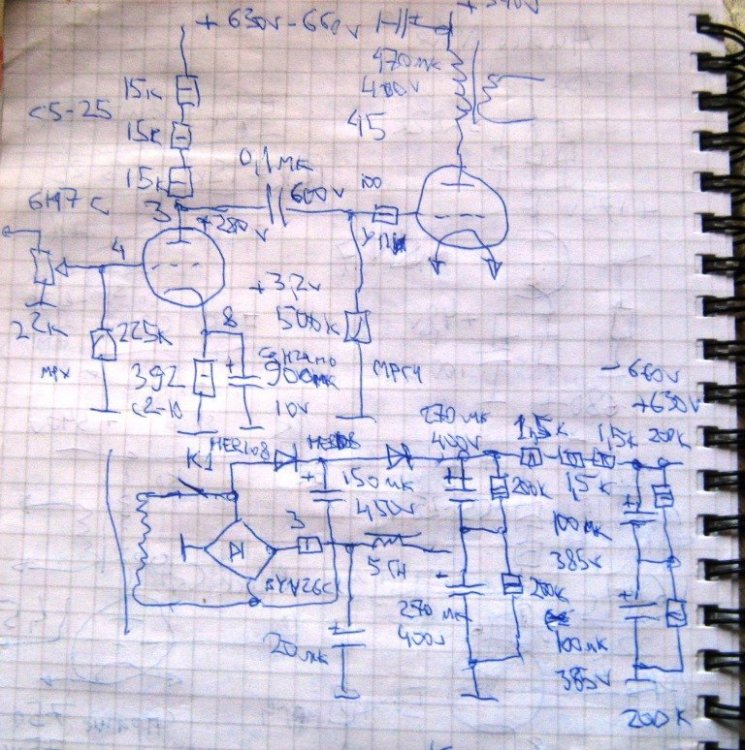

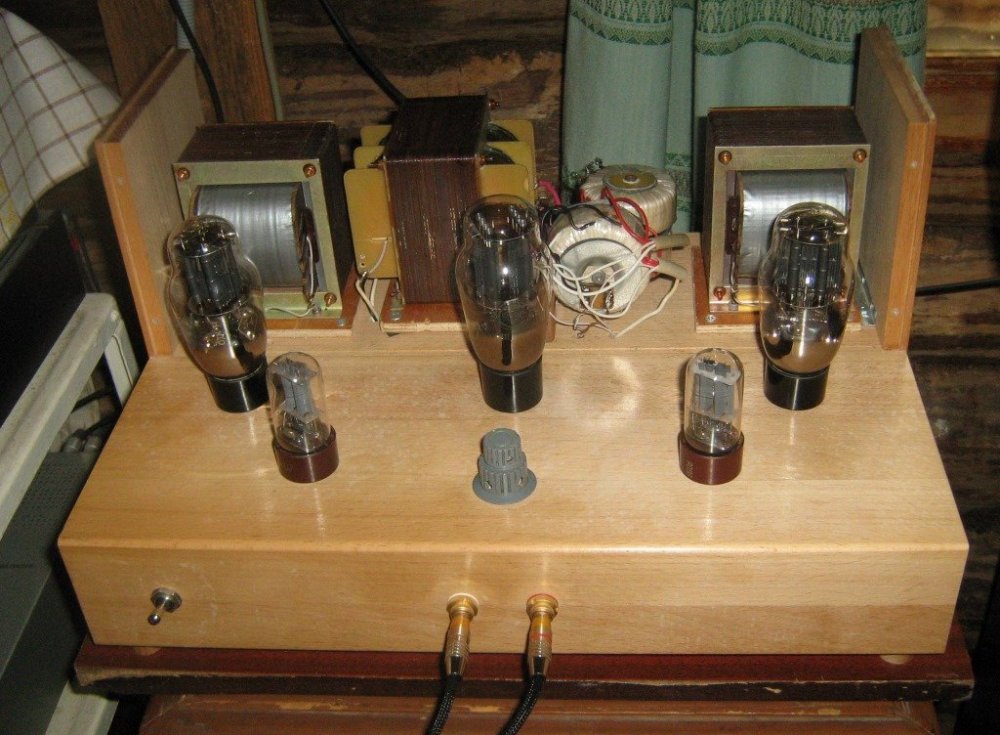

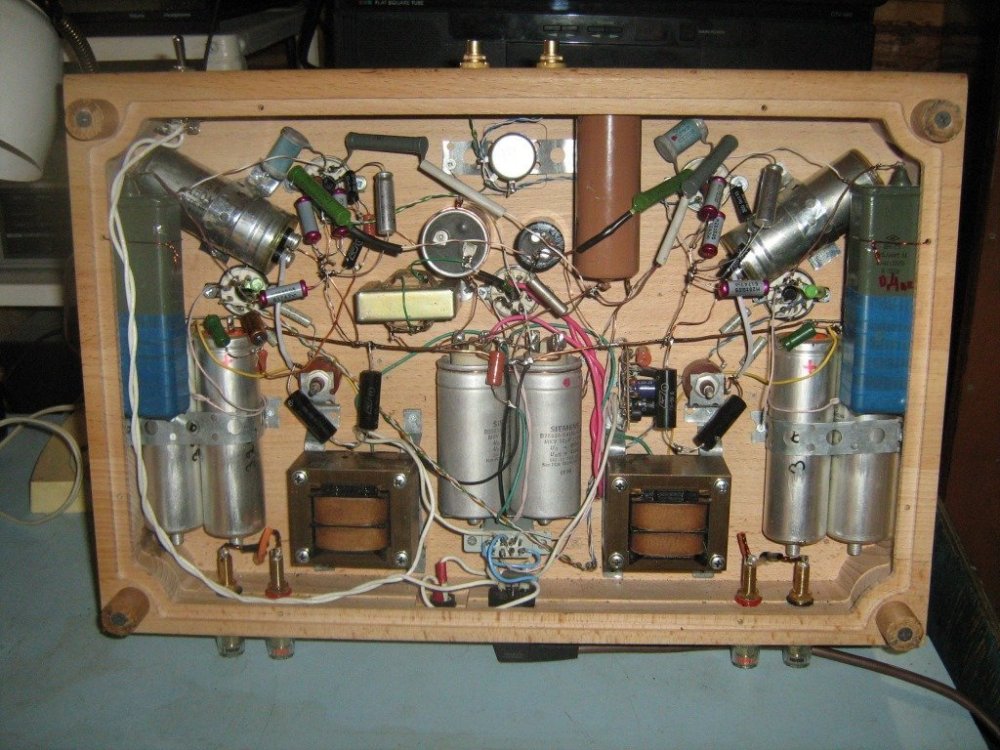

Про мой усилитель 6н8с-45 триод

Нагрузка 9 килоом/8 ом, почеу такая

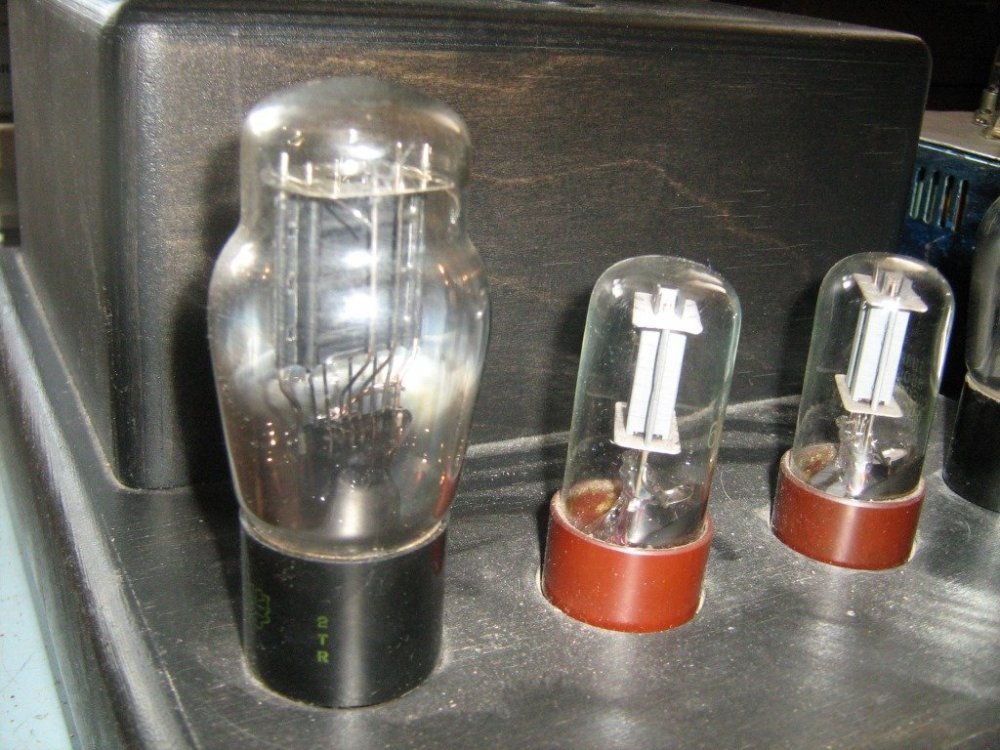

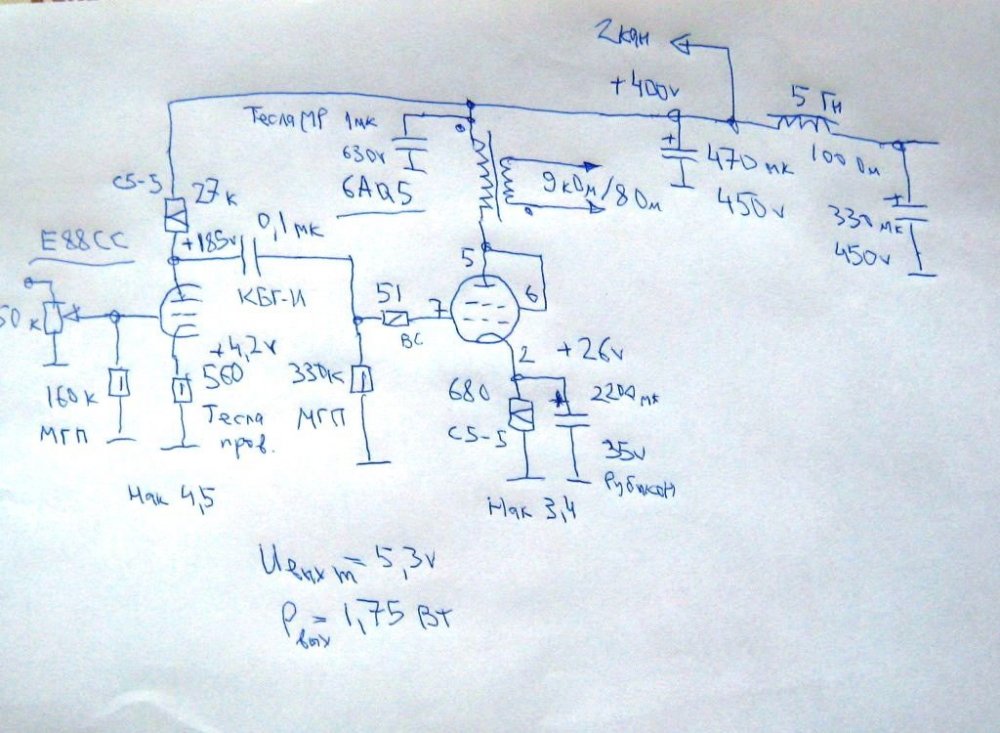

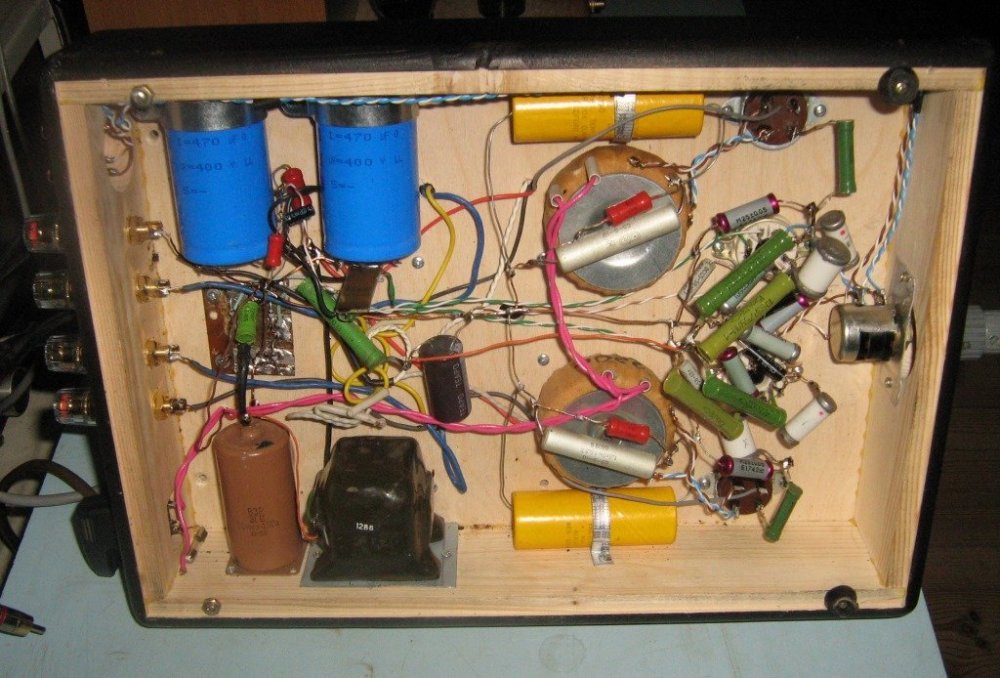

Еще в 2007г взял в "ЗС" ТВЗ для пентодника, акт. сопровление первички высокое, 360 ом, вторичка 4-8-16. С пентодником быстро разобрался, ну его, и подальше. Долго работал с Е88СС и 6AQ5, и хорошо. И купил пару Сильвании 45 триодов, и понеслось... Снчала работал с 4,5 ком/8 ом примерно 1-1,5 года, а когда драйвер запитал от 600-650 вольт, и все срослось

Поищу, были где-то были на этих ТВЗ на EL86


  • Like (+1) 1
Posted

Юрий робертович,

многие считают, что начало обмотки ТВЗ следует подключать к аноду, у Вас везде начало развёрнуто в сторону БП , как то это можно обосновать?

Спасибо.

Posted

Все зависит от способа намотки, обычные ТВЗ начало на + иначе валит верх, с чередованием надо слушать. Может ДД что скажет, он спец по трансам.

Posted
2 минуты назад, Stan Marsh сказал:

каким боком

А бог его знает. В старых приемниках ТВЗ являлся дросселем для ВК, иногда в качестве дросселя использовали обмотку подмагничивания.

Posted

Это другое. С разницей АЧХ при подключении начала или конца - абсолютно ясно. А вот как может влиять это на КПД - не совсем ясно.

Posted
20 часов назад, Stan Marsh сказал:

С разницей АЧХ при подключении начала или конца - абсолютно ясно.

Стас, можно поподробнее.

Спасибо.

  • Like (+1) 1
Posted

Виной плохой АЧХ на ВЧ две основные причины - индуктивность рассеяния и емкости  между обмотками и с них на сердечник. Поэтому начало первички, что ближе к железу, лучше садить на статический потенциал.

P.S. Иногда народ делает цирклотроны, неважно ламповые или транзисторные, и жалуется на ВЧ, а ведь там те-же проблемы, только  в силовике.
